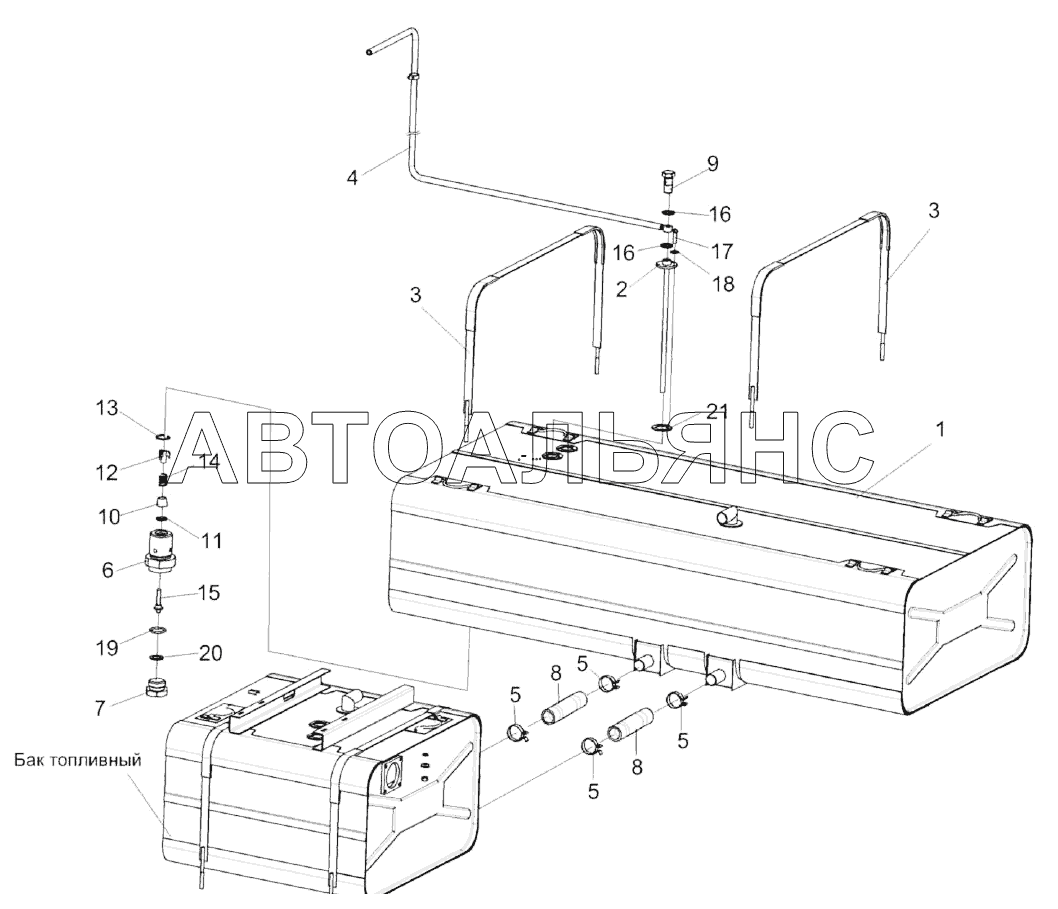

Встановлення паливної системи КВК (лист )
100%
Назва деталі
Встановлення паливної системи
Заводський номер
КВК0103000
Кількість на модель
1
№
Назва деталі
Зливний клапан
Заводський номер
КВС-1-0103180
Кількість на модель
2
№
Назва деталі
Бак паливний
Заводський номер
КВК0103010
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
КВК0103030
Кількість на модель
1
№
2
Назва деталі
Хомут
Заводський номер
КВК0103060
Кількість на модель
2
№
3
Назва деталі
Паливопровід
Заводський номер
КВК0103420
Кількість на модель
1
№
4
Назва деталі
Стяжний хомут
Заводський номер
А23.02.180
Кількість на модель
8
№
5
Назва деталі
Корпус
Заводський номер
КВС-1-0103606
Кількість на модель
1
№
6
Назва деталі
Корок
Заводський номер
КВС-1-0103607
Кількість на модель
1
№
7
Назва деталі
Рукав __NT__1__х__NT__0__
Заводський номер
РНД0420011-15
Кількість на модель
2
№
8
Назва деталі
Болт спеціальний
Заводський номер
КИС0118623А
Кількість на модель
4
№
9
Назва деталі
Притиск
Заводський номер
МС12-3-002
Кількість на модель
1
№
10
Назва деталі
Кільце
Заводський номер
МС12-3-003
Кількість на модель
1
№
11
Назва деталі
Направляюча втулка
Заводський номер
МС12-3-005
Кількість на модель
1
№
12
Назва деталі
Запірне кільце
Заводський номер
МС12-3-601
Кількість на модель
1
№
13
Назва деталі
Пружина
Заводський номер
МС12-3-602
Кількість на модель
1
№
14
Назва деталі
Клапан
Заводський номер
МС12-3-607
Кількість на модель
1
№
15
Назва деталі
Шайба
Заводський номер
УЭС0500003-01
Кількість на модель
8
№
16
Назва деталі
Гвинт B.M- x
Заводський номер
ВинтB.М5-6eх18-17473
Кількість на модель
5
№
17
Назва деталі
Диск C.5.01-11371
Заводський номер
ШайбаC.5.01-11371
Кількість на модель
15
№
18
Назва деталі
Кільце
Заводський номер
019-022-19-2-2-18829/9833
Кількість на модель
1
№
19
Назва деталі
Прокладка __NT__0__М__NT__1__
Заводський номер
30М3-23358
Кількість на модель
2
№
20
Назва деталі
Прокладка
Заводський номер
200-3806026
Кількість на модель
3
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення паливної системи | КВК0103000 | 1 | 1 | |||||
| Зливний клапан | КВС-1-0103180 | 2 | 2 | |||||
| 1 | Бак паливний | КВК0103010 | 1 | 1 | 1 | |||
| 2 | Труба | КВК0103030 | 1 | 1 | 2 | |||
| 3 | Хомут | КВК0103060 | 2 | 2 | 3 | |||
| 4 | Паливопровід | КВК0103420 | 1 | 1 | 4 | |||
| 5 | Стяжний хомут | А23.02.180 | 8 | 8 | 5 | |||
| 6 | Корпус | КВС-1-0103606 | 1 | 1 | 6 | |||
| 7 | Корок | КВС-1-0103607 | 1 | 1 | 7 | |||
| 8 | Рукав __NT__1__х__NT__0__ | РНД0420011-15 | 2 | 2 | 8 | |||
| 9 | Болт спеціальний | КИС0118623А | 4 | 4 | 9 | |||
| 10 | Притиск | МС12-3-002 | 1 | 1 | 10 | |||
| 11 | Кільце | МС12-3-003 | 1 | 1 | 11 | |||
| 12 | Направляюча втулка | МС12-3-005 | 1 | 1 | 12 | |||
| 13 | Запірне кільце | МС12-3-601 | 1 | 1 | 13 | |||
| 14 | Пружина | МС12-3-602 | 1 | 1 | 14 | |||
| 15 | Клапан | МС12-3-607 | 1 | 1 | 15 | |||
| 16 | Шайба | УЭС0500003-01 | 8 | 8 | 16 | |||
| 17 | Гвинт B.M- x | ВинтB.М5-6eх18-17473 | 5 | 5 | 17 | |||
| 18 | Диск C.5.01-11371 | ШайбаC.5.01-11371 | 15 | 15 | 18 | |||
| 19 | Кільце | 019-022-19-2-2-18829/9833 | 1 | 1 | 19 | |||
| 20 | Прокладка __NT__0__М__NT__1__ | 30М3-23358 | 2 | 2 | 20 | |||
| 21 | Прокладка | 200-3806026 | 3 | 3 | 21 |
