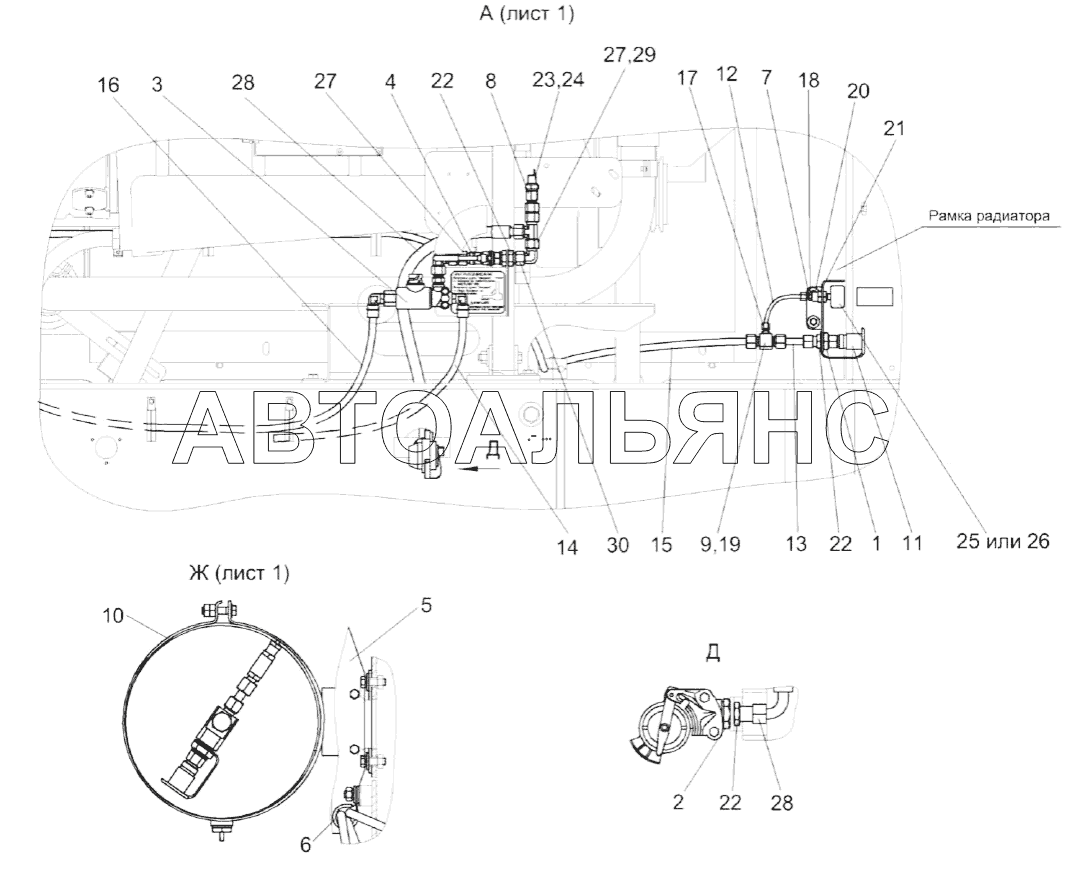

Пневматична система KVK (листова)
100%
Назва деталі
Пневматична система
Заводський номер
КВК0800000
Кількість на модель
1
№
Назва деталі
Пневматичний вихід
Заводський номер
КВК0800110
Кількість на модель
1
№
1
Назва деталі
Пневмовивід
Заводський номер
КВК0800120
Кількість на модель
1
№
2
Назва деталі
Клапан електромагнітний
Заводський номер
КВК0800190
Кількість на модель
1
№
3
Назва деталі
Кран
Заводський номер
КВК0800280
Кількість на модель
1
№
4
Назва деталі
Екран
Заводський номер
КВК0800310
Кількість на модель
1
№
5
Назва деталі
Хомут
Заводський номер
КГС0115770-03
Кількість на модель
2
№
6
Назва деталі
Кронштейн
Заводський номер
КВК0800405
Кількість на модель
1
№
7
Назва деталі
Корпус
Заводський номер
КВК0800611
Кількість на модель
1
№
8
Назва деталі
Корпус
Заводський номер
КВК0800621
Кількість на модель
1
№
9
Назва деталі
Хомут
Заводський номер
КЗК-10-0800407
Кількість на модель
4
№
10
Назва деталі
Зовнішня заглушка
Заводський номер
КЗК-12-0800001
Кількість на модель
№
11
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800006-06
Кількість на модель
1
№
12
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-01
Кількість на модель
2
№
13
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-30
Кількість на модель
1
№
14
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-82
Кількість на модель
1
№
15
Назва деталі
Пневмотрубка
Заводський номер
ПТР0800012-96
Кількість на модель
1
№
16
Назва деталі
Гайка
Заводський номер
УЭС-7-0800619
Кількість на модель
2
№
17
Назва деталі
Штуцер
Заводський номер
УЭС-7-0800622
Кількість на модель
2
№
18
Назва деталі
Гайка
Заводський номер
УЭС-7-0800624-01
Кількість на модель
4
№
19
Назва деталі
Перехідник
Заводський номер
УЭС-16-0800623
Кількість на модель
1
№
20
Назва деталі
Гайка М14х1, 5-6G-2526
Заводський номер
ГайкаМ14х1,5-6G-2526
Кількість на модель
1
№
21
Назва деталі
Гайка М18х1, 5-6G-2526
Заводський номер
ГайкаМ18х1,5-6G-2526
Кількість на модель
3
№
22
Назва деталі
Прокладка 12М1-23358
Заводський номер
12М1-23358
Кількість на модель
1
№
23
Назва деталі
Датчик
Заводський номер
ДАДВ
Кількість на модель
1
№
24
Назва деталі
Манометр
Заводський номер
МП50М/Т-1,6МПа-К1/8
Кількість на модель
1
№
25
Назва деталі
Манометр
Заводський номер
MA-40-10-1/8-DB
Кількість на модель
1
№
26
Назва деталі
Перехідник
Заводський номер
GZ12LCF
Кількість на модель
2
№
27
Назва деталі
Рукав високого тиску
Заводський номер
РВД10-2SC-М18х1,5-24-560-0-90
Кількість на модель
1
№
28
Назва деталі
Трійник
Заводський номер
EL12LOMDCF
Кількість на модель
1
№
29
Назва деталі
Кутник
Заводський номер
EW12LOMDCF
Кількість на модель
2
№
30
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Пневматична система | КВК0800000 | 1 | 1 | |||||
| 1 | Пневматичний вихід | КВК0800110 | 1 | 1 | 1 | |||
| 2 | Пневмовивід | КВК0800120 | 1 | 1 | 2 | |||
| 3 | Клапан електромагнітний | КВК0800190 | 1 | 1 | 3 | |||
| 4 | Кран | КВК0800280 | 1 | 1 | 4 | |||
| 5 | Екран | КВК0800310 | 1 | 1 | 5 | |||
| 6 | Хомут | КГС0115770-03 | 2 | 2 | 6 | |||
| 7 | Кронштейн | КВК0800405 | 1 | 1 | 7 | |||
| 8 | Корпус | КВК0800611 | 1 | 1 | 8 | |||
| 9 | Корпус | КВК0800621 | 1 | 1 | 9 | |||
| 10 | Хомут | КЗК-10-0800407 | 4 | 4 | 10 | |||
| 11 | Зовнішня заглушка | КЗК-12-0800001 | 11 | |||||
| 12 | Пневмотрубка | ПТР0800006-06 | 1 | 1 | 12 | |||
| 13 | Пневмотрубка | ПТР0800012-01 | 2 | 2 | 13 | |||
| 14 | Пневмотрубка | ПТР0800012-30 | 1 | 1 | 14 | |||
| 15 | Пневмотрубка | ПТР0800012-82 | 1 | 1 | 15 | |||
| 16 | Пневмотрубка | ПТР0800012-96 | 1 | 1 | 16 | |||
| 17 | Гайка | УЭС-7-0800619 | 2 | 2 | 17 | |||
| 18 | Штуцер | УЭС-7-0800622 | 2 | 2 | 18 | |||
| 19 | Гайка | УЭС-7-0800624-01 | 4 | 4 | 19 | |||
| 20 | Перехідник | УЭС-16-0800623 | 1 | 1 | 20 | |||
| 21 | Гайка М14х1, 5-6G-2526 | ГайкаМ14х1,5-6G-2526 | 1 | 1 | 21 | |||
| 22 | Гайка М18х1, 5-6G-2526 | ГайкаМ18х1,5-6G-2526 | 3 | 3 | 22 | |||
| 23 | Прокладка 12М1-23358 | 12М1-23358 | 1 | 1 | 23 | |||
| 24 | Датчик | ДАДВ | 1 | 1 | 24 | |||
| 25 | Манометр | МП50М/Т-1,6МПа-К1/8 | 1 | 1 | 25 | |||
| 26 | Манометр | MA-40-10-1/8-DB | 1 | 1 | 26 | |||
| 27 | Перехідник | GZ12LCF | 2 | 2 | 27 | |||
| 28 | Рукав високого тиску | РВД10-2SC-М18х1,5-24-560-0-90 | 1 | 1 | 28 | |||
| 29 | Трійник | EL12LOMDCF | 1 | 1 | 29 | |||
| 30 | Кутник | EW12LOMDCF | 2 | 2 | 30 |
