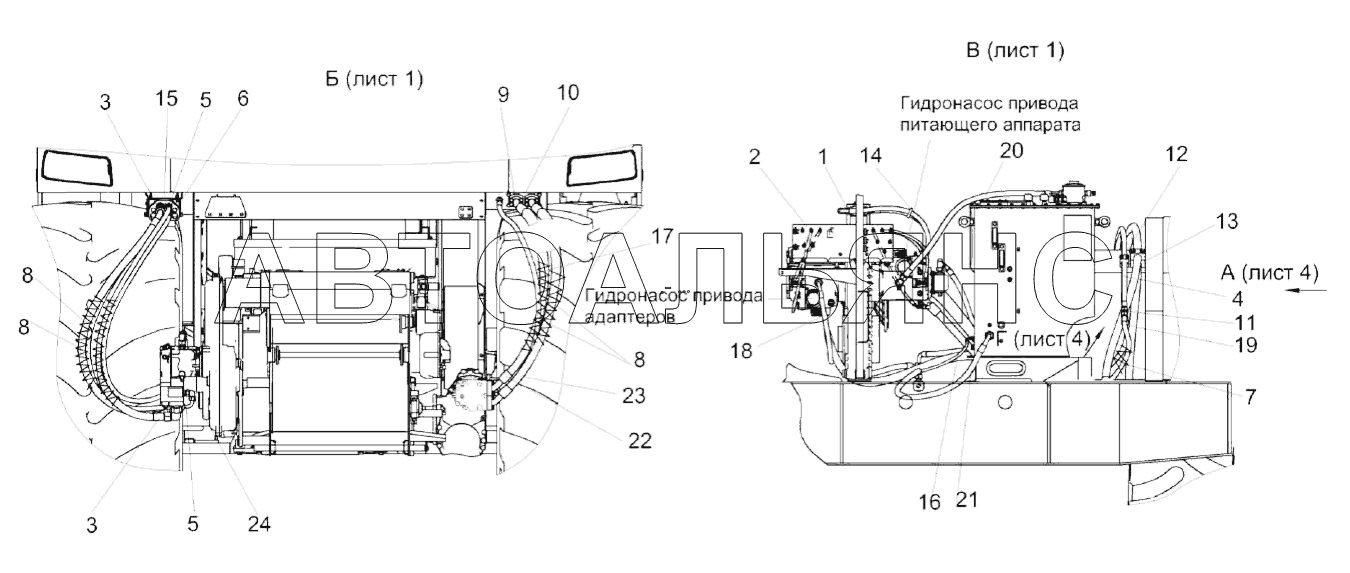

Гідросистема приводу живильного апарата й адаптерів КВК Б (аркуш )
100%
Назва деталі
Гідросистема приводу живильного апарата
Заводський номер
КВК0604000Б
Кількість на модель
1
№
Назва деталі
Фільтр напірний
Заводський номер
КВК-6-0604330
Кількість на модель
1
№
1
Назва деталі
Панель діагностики
Заводський номер
КВК0604410Б
Кількість на модель
1
№
2
Назва деталі
Муфта
Заводський номер
КВК0604540
Кількість на модель
2
№
3
Назва деталі
Вилка
Заводський номер
КВК0604550
Кількість на модель
1
№
4
Назва деталі
Муфта
Заводський номер
КВК0604560
Кількість на модель
1
№
5
Назва деталі
Муфта
Заводський номер
КВК0604570
Кількість на модель
1
№
6
Назва деталі
Стрічка спіральна
Заводський номер
ОПЛ0600016-15
Кількість на модель
1
№
7
Назва деталі
Обкладинка
Заводський номер
ОПЛ0600027-17
Кількість на модель
4
№
8
Назва деталі
Напівфланець
Заводський номер
КВК0604608А
Кількість на модель
28
№
9
Назва деталі
Тарілка
Заводський номер
КВК0604609
Кількість на модель
1
№
10
Назва деталі
Штуцер
Заводський номер
ГШП0626624
Кількість на модель
2
№
11
Назва деталі
Затискач
Заводський номер
Зажим325PPH
Кількість на модель
4
№
12
Назва деталі
Затискач
Заводський номер
Зажим5038PPH
Кількість на модель
6
№
13
Назва деталі
Стяжна стрічка
Заводський номер
2-0160981-2
Кількість на модель
8
№
14
Назва деталі
Роз'єм мобільний
Заводський номер
GR6ABZN
Кількість на модель
1
№
15
Назва деталі
Рукав високого тиску
Заводський номер
РВД6-1SC-М14х1,5-24-3000-0-90
Кількість на модель
1
№
16
Назва деталі
Рукав високого тиску
Заводський номер
РВД16-2SC-М26х1,5-24-1600-0-45
Кількість на модель
1
№
17
Назва деталі
Рукав високого тиску
Заводський номер
РВД16-2SC-М26х1,5-24-3300-0-90
Кількість на модель
1
№
18
Назва деталі
Рукав високого тиску
Заводський номер
РВД16-2SC-М26х1,5-24-4600-0-45
Кількість на модель
1
№
19
Назва деталі
Рукав високого тиску
Заводський номер
РВД20-2SC-М30х2-24-1400-0-45
Кількість на модель
1
№
20
Назва деталі
Рукав високого тиску
Заводський номер
РВД20-2SN-М30х2-24-1500-0-90
Кількість на модель
1
№
21
Назва деталі
Рукав високого тиску
Заводський номер
РВД25-4SH-SAEj518/6000-1dm-1600-45-45/200
Кількість на модель
1
№
22
Назва деталі
Рукав високого тиску
Заводський номер
РВД25-4SH-SAEj518/6000-1dm-1700-45-45/200
Кількість на модель
1
№
23
Назва деталі
Кутник
Заводський номер
EW18LOMDCF
Кількість на модель
3
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема приводу живильного апарата | КВК0604000Б | 1 | 1 | |||||
| 1 | Фільтр напірний | КВК-6-0604330 | 1 | 1 | 1 | |||
| 2 | Панель діагностики | КВК0604410Б | 1 | 1 | 2 | |||
| 3 | Муфта | КВК0604540 | 2 | 2 | 3 | |||
| 4 | Вилка | КВК0604550 | 1 | 1 | 4 | |||
| 5 | Муфта | КВК0604560 | 1 | 1 | 5 | |||
| 6 | Муфта | КВК0604570 | 1 | 1 | 6 | |||
| 7 | Стрічка спіральна | ОПЛ0600016-15 | 1 | 1 | 7 | |||
| 8 | Обкладинка | ОПЛ0600027-17 | 4 | 4 | 8 | |||
| 9 | Напівфланець | КВК0604608А | 28 | 28 | 9 | |||
| 10 | Тарілка | КВК0604609 | 1 | 1 | 10 | |||
| 11 | Штуцер | ГШП0626624 | 2 | 2 | 11 | |||
| 12 | Затискач | Зажим325PPH | 4 | 4 | 12 | |||
| 13 | Затискач | Зажим5038PPH | 6 | 6 | 13 | |||
| 14 | Стяжна стрічка | 2-0160981-2 | 8 | 8 | 14 | |||
| 15 | Роз'єм мобільний | GR6ABZN | 1 | 1 | 15 | |||
| 16 | Рукав високого тиску | РВД6-1SC-М14х1,5-24-3000-0-90 | 1 | 1 | 16 | |||
| 17 | Рукав високого тиску | РВД16-2SC-М26х1,5-24-1600-0-45 | 1 | 1 | 17 | |||
| 18 | Рукав високого тиску | РВД16-2SC-М26х1,5-24-3300-0-90 | 1 | 1 | 18 | |||
| 19 | Рукав високого тиску | РВД16-2SC-М26х1,5-24-4600-0-45 | 1 | 1 | 19 | |||
| 20 | Рукав високого тиску | РВД20-2SC-М30х2-24-1400-0-45 | 1 | 1 | 20 | |||
| 21 | Рукав високого тиску | РВД20-2SN-М30х2-24-1500-0-90 | 1 | 1 | 21 | |||
| 22 | Рукав високого тиску | РВД25-4SH-SAEj518/6000-1dm-1600-45-45/200 | 1 | 1 | 22 | |||
| 23 | Рукав високого тиску | РВД25-4SH-SAEj518/6000-1dm-1700-45-45/200 | 1 | 1 | 23 | |||
| 24 | Кутник | EW18LOMDCF | 3 | 3 | 24 |
