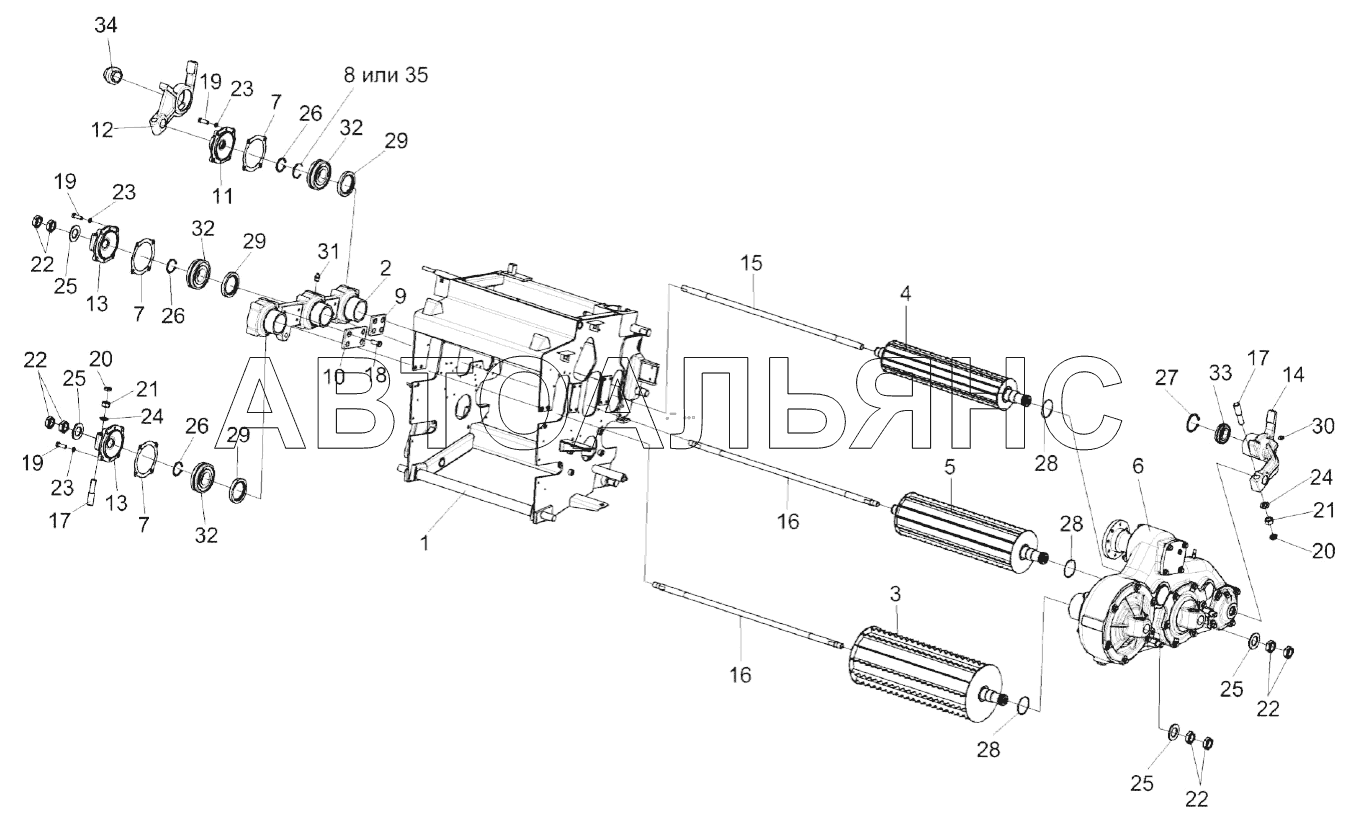

Встановлення вальців верхніх
100%
Назва деталі
Важіль
Заводський номер
КВК0111300
Кількість на модель
1
№
Назва деталі
Важіль
Заводський номер
КВК0111560
Кількість на модель
1
№
Назва деталі
Рамка
Заводський номер
КВК0111010
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
КВК0111320
Кількість на модель
1
№
2
Назва деталі
Валик верхній передній
Заводський номер
КВК0111390
Кількість на модель
1
№
3
Назва деталі
Валик верхній задній
Заводський номер
КВК0111600
Кількість на модель
1
№
4
Назва деталі
Валяк середній верхній
Заводський номер
КВК0111630
Кількість на модель
1
№
5
Назва деталі
Редуктор верхніх вальців
Заводський номер
КВК0112100
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
КВК0111005
Кількість на модель
3
№
7
Назва деталі
Стрічка
Заводський номер
КВС-1-0111008
Кількість на модель
3
№
8
Назва деталі
Накладка
Заводський номер
КВК0111011
Кількість на модель
1
№
9
Назва деталі
Накладка
Заводський номер
КВК0111011-01
Кількість на модель
1
№
10
Назва деталі
Кришка
Заводський номер
КВК0111109
Кількість на модель
1
№
11
Назва деталі
Важіль
Заводський номер
КВК0111304
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
КВК0111311
Кількість на модель
2
№
13
Назва деталі
Кришка
Заводський номер
КВК0111203
Кількість на модель
2
№
13
Назва деталі
Важіль
Заводський номер
КВК0111321
Кількість на модель
1
№
14
Назва деталі
Торсіон
Заводський номер
КВК0111612
Кількість на модель
1
№
15
Назва деталі
Торсіон
Заводський номер
КВК0111613
Кількість на модель
2
№
16
Назва деталі
Штифт
Заводський номер
КВС-1-0111627-01
Кількість на модель
6
№
17
Назва деталі
Болт M8-6eх20-7796
Заводський номер
БолтМ8-6eх20-7796
Кількість на модель
4
№
18
Назва деталі
Болт M- x
Заводський номер
БолтМ10-6eх30-7796
Кількість на модель
12
№
19
Назва деталі
Гайка М16-6G-2526
Заводський номер
ГайкаМ16-6G-2526
Кількість на модель
6
№
20
Назва деталі
Гайка М16-6G-5915
Заводський номер
ГайкаМ16-6G-5915
Кількість на модель
8
№
21
Назва деталі
Гайка Мх- -
Заводський номер
ГайкаМ27х2-6G-2524
Кількість на модель
8
№
22
Назва деталі
Диск 10T.65G-6402
Заводський номер
Шайба10Т.65Г-6402
Кількість на модель
30
№
23
Назва деталі
Диск C.16.01-11371
Заводський номер
ШайбаC.16.01-11371
Кількість на модель
12
№
24
Назва деталі
Шайба
Заводський номер
ШайбаC.30.01-11371
Кількість на модель
4
№
25
Назва деталі
КІЛЬЦО
Заводський номер
В45-13942
Кількість на модель
4
№
26
Назва деталі
Кільце В55-13943
Заводський номер
В55-13943
Кількість на модель
1
№
27
Назва деталі
Кільце- - - - -
Заводський номер
058-062-25-2-2-18829/9833
Кількість на модель
3
№
28
Назва деталі
Манжета-х-
Заводський номер
2.2-60х85-1-8752
Кількість на модель
3
№
29
Назва деталі
Масло-
Заводський номер
Масленка1.1-19853
Кількість на модель
1
№
30
Назва деталі
Маслянка
Заводський номер
Масленка1.2-19853
Кількість на модель
3
№
31
Назва деталі
Подшипник
Заводський номер
21309E
Кількість на модель
3
№
32
Назва деталі
Подшипник ЕШС35-3635
Заводський номер
ЕШС35-3635
Кількість на модель
1
№
33
Назва деталі
Подшипник YEL-
Заводський номер
YEL208-2F
Кількість на модель
1
№
34
Назва деталі
Кільце СП- - -
Заводський номер
СП-40-29-5-6308
Кількість на модель
3
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Важіль | КВК0111300 | 1 | 1 | |||||
| Важіль | КВК0111560 | 1 | 1 | |||||
| 1 | Рамка | КВК0111010 | 1 | 1 | 1 | |||
| 2 | Корпус | КВК0111320 | 1 | 1 | 2 | |||
| 3 | Валик верхній передній | КВК0111390 | 1 | 1 | 3 | |||
| 4 | Валик верхній задній | КВК0111600 | 1 | 1 | 4 | |||
| 5 | Валяк середній верхній | КВК0111630 | 1 | 1 | 5 | |||
| 6 | Редуктор верхніх вальців | КВК0112100 | 1 | 1 | 6 | |||
| 7 | Прокладка | КВК0111005 | 3 | 3 | 7 | |||
| 8 | Стрічка | КВС-1-0111008 | 3 | 3 | 8 | |||
| 9 | Накладка | КВК0111011 | 1 | 1 | 9 | |||
| 10 | Накладка | КВК0111011-01 | 1 | 1 | 10 | |||
| 11 | Кришка | КВК0111109 | 1 | 1 | 11 | |||
| 12 | Важіль | КВК0111304 | 1 | 1 | 12 | |||
| 13 | Кришка | КВК0111311 | 2 | 2 | 13 | |||
| 13 | Кришка | КВК0111203 | 2 | 2 | 13 | |||
| 14 | Важіль | КВК0111321 | 1 | 1 | 14 | |||
| 15 | Торсіон | КВК0111612 | 1 | 1 | 15 | |||
| 16 | Торсіон | КВК0111613 | 2 | 2 | 16 | |||
| 17 | Штифт | КВС-1-0111627-01 | 6 | 6 | 17 | |||
| 18 | Болт M8-6eх20-7796 | БолтМ8-6eх20-7796 | 4 | 4 | 18 | |||
| 19 | Болт M- x | БолтМ10-6eх30-7796 | 12 | 12 | 19 | |||
| 20 | Гайка М16-6G-2526 | ГайкаМ16-6G-2526 | 6 | 6 | 20 | |||
| 21 | Гайка М16-6G-5915 | ГайкаМ16-6G-5915 | 8 | 8 | 21 | |||
| 22 | Гайка Мх- - | ГайкаМ27х2-6G-2524 | 8 | 8 | 22 | |||
| 23 | Диск 10T.65G-6402 | Шайба10Т.65Г-6402 | 30 | 30 | 23 | |||
| 24 | Диск C.16.01-11371 | ШайбаC.16.01-11371 | 12 | 12 | 24 | |||
| 25 | Шайба | ШайбаC.30.01-11371 | 4 | 4 | 25 | |||
| 26 | КІЛЬЦО | В45-13942 | 4 | 4 | 26 | |||
| 27 | Кільце В55-13943 | В55-13943 | 1 | 1 | 27 | |||
| 28 | Кільце- - - - - | 058-062-25-2-2-18829/9833 | 3 | 3 | 28 | |||
| 29 | Манжета-х- | 2.2-60х85-1-8752 | 3 | 3 | 29 | |||
| 30 | Масло- | Масленка1.1-19853 | 1 | 1 | 30 | |||
| 31 | Маслянка | Масленка1.2-19853 | 3 | 3 | 31 | |||
| 32 | Подшипник | 21309E | 3 | 3 | 32 | |||
| 33 | Подшипник ЕШС35-3635 | ЕШС35-3635 | 1 | 1 | 33 | |||
| 34 | Подшипник YEL- | YEL208-2F | 1 | 1 | 34 | |||
| 35 | Кільце СП- - - | СП-40-29-5-6308 | 3 | 3 | 35 |
