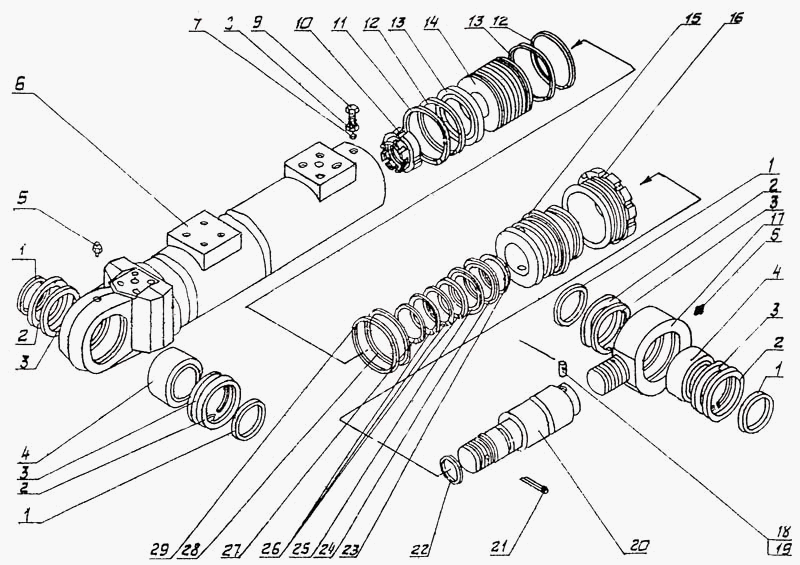

__NT__0__ Гідроциліндр рукоятки
100%
Назва деталі
Втулка
Заводський номер
4125А.23.00.102
Кількість на модель
4
№
1
Назва деталі
Манжета
Заводський номер
8752.1.2-105Х130-1
Кількість на модель
4
№
2
Назва деталі
Кільце Б
Заводський номер
13943
Кількість на модель
4
№
3
Назва деталі
Шарнірний підшипник для рухомих з'єднань
Заводський номер
ШСЛ 90К1
Кількість на модель
2
№
4
Назва деталі
Маслянка
Заводський номер
19853
Кількість на модель
2
№
5
Назва деталі
Циліндр
Заводський номер
4125.23.60.100
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
4121А.23.00.032
Кількість на модель
1
№
7
Назва деталі
Горіх
Заводський номер
5915.10
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
7798.10х25
Кількість на модель
1
№
9
Назва деталі
Гайка
Заводський номер
4121А.23.00.039
Кількість на модель
1
№
10
Назва деталі
Захисне кільце поршня
Заводський номер
8-55906-1400-47-А
Кількість на модель
2
№
11
Назва деталі
Направляюче кільце поршня
Заводський номер
8-56713-1400-255-А
Кількість на модель
2
№
12
Назва деталі
Ущільнення поршня
Заводський номер
8-55044-100 G46-N
Кількість на модель
1
№
13
Назва деталі
Поршень
Заводський номер
4125.23.40.001
Кількість на модель
1
№
14
Назва деталі
Втулка
Заводський номер
4125.23.50.002
Кількість на модель
1
№
15
Назва деталі
Гайка
Заводський номер
4125.23.40.004
Кількість на модель
1
№
16
Назва деталі
Проушина
Заводський номер
4125.23.40.005
Кількість на модель
1
№
17
Назва деталі
Штифт
Заводський номер
4125.23.00.000
Кількість на модель
1
№
18
Назва деталі
Дріт, L=
Заводський номер
3282.1.6-0-4
Кількість на модель
1
№
19
Назва деталі
Стебло
Заводський номер
4125А.23.00.008
Кількість на модель
1
№
20
Назва деталі
Шплінт
Заводський номер
397.6х100
Кількість на модель
1
№
21
Назва деталі
Кільце
Заводський номер
9833.055-065-58-2-2
Кількість на модель
1
№
22
Назва деталі
Грязьовідвідник
Заводський номер
S-56152-1000G451
Кількість на модель
1
№
23
Назва деталі
Вторинне ущільнення штока
Заводський номер
S-55013-1000G451-К-R
Кількість на модель
1
№
24
Назва деталі
Первинне ущільнення штока
Заводський номер
S-55013-1000 G46-К-R
Кількість на модель
1
№
25
Назва деталі
Направляюче кільце штока
Заводський номер
S-56703-1000-255-А
Кількість на модель
1
№
26
Назва деталі
Захисне кільце штока
Заводський номер
S-55806-1000-47-А
Кількість на модель
1
№
27
Назва деталі
Захисне кільце 130х140
Заводський номер
4121А.23.00.037
Кількість на модель
1
№
28
Назва деталі
КІЛЬЦО
Заводський номер
9833.130-140-58-2-2
Кількість на модель
1
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Втулка | 4125А.23.00.102 | 4 | 4 | 1 | |||
| 2 | Манжета | 8752.1.2-105Х130-1 | 4 | 4 | 2 | |||
| 3 | Кільце Б | 13943 | 4 | 4 | 3 | |||
| 4 | Шарнірний підшипник для рухомих з'єднань | ШСЛ 90К1 | 2 | 2 | 4 | |||
| 5 | Маслянка | 19853 | 2 | 2 | 5 | |||
| 6 | Циліндр | 4125.23.60.100 | 1 | 1 | 6 | |||
| 7 | Прокладка | 4121А.23.00.032 | 1 | 1 | 7 | |||
| 8 | Горіх | 5915.10 | 1 | 1 | 8 | |||
| 9 | гвинт | 7798.10х25 | 1 | 1 | 9 | |||
| 10 | Гайка | 4121А.23.00.039 | 1 | 1 | 10 | |||
| 11 | Захисне кільце поршня | 8-55906-1400-47-А | 2 | 2 | 11 | |||
| 12 | Направляюче кільце поршня | 8-56713-1400-255-А | 2 | 2 | 12 | |||
| 13 | Ущільнення поршня | 8-55044-100 G46-N | 1 | 1 | 13 | |||
| 14 | Поршень | 4125.23.40.001 | 1 | 1 | 14 | |||
| 15 | Втулка | 4125.23.50.002 | 1 | 1 | 15 | |||
| 16 | Гайка | 4125.23.40.004 | 1 | 1 | 16 | |||
| 17 | Проушина | 4125.23.40.005 | 1 | 1 | 17 | |||
| 18 | Штифт | 4125.23.00.000 | 1 | 1 | 18 | |||
| 19 | Дріт, L= | 3282.1.6-0-4 | 1 | 1 | 19 | |||
| 20 | Стебло | 4125А.23.00.008 | 1 | 1 | 20 | |||
| 21 | Шплінт | 397.6х100 | 1 | 1 | 21 | |||
| 22 | Кільце | 9833.055-065-58-2-2 | 1 | 1 | 22 | |||
| 23 | Грязьовідвідник | S-56152-1000G451 | 1 | 1 | 23 | |||
| 24 | Вторинне ущільнення штока | S-55013-1000G451-К-R | 1 | 1 | 24 | |||
| 25 | Первинне ущільнення штока | S-55013-1000 G46-К-R | 1 | 1 | 25 | |||
| 26 | Направляюче кільце штока | S-56703-1000-255-А | 1 | 1 | 26 | |||
| 27 | Захисне кільце штока | S-55806-1000-47-А | 1 | 1 | 27 | |||
| 28 | Захисне кільце 130х140 | 4121А.23.00.037 | 1 | 1 | 28 | |||
| 29 | КІЛЬЦО | 9833.130-140-58-2-2 | 1 | 1 | 29 |
