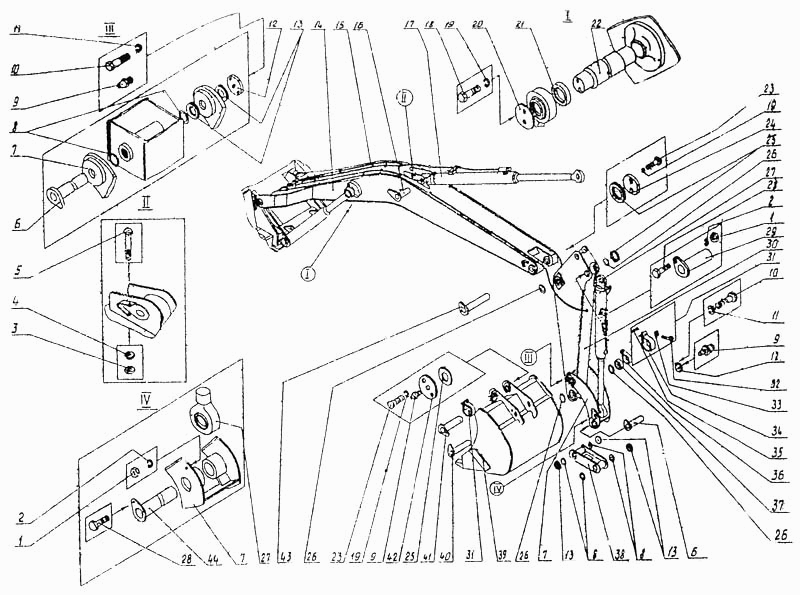

Обладнання: екскаватор із моноблочною стрілою
100%
Назва деталі
Гідроциліндр стріли (хід 1120)
Заводський номер
4225А.23.30.000
Кількість на модель
1
№
Назва деталі
Горіх
Заводський номер
5915.20
Кількість на модель
3
№
1
Назва деталі
Шайба
Заводський номер
6402.20
Кількість на модель
3
№
2
Назва деталі
Гайка
Заводський номер
5916.12
Кількість на модель
1
№
3
Назва деталі
Горіх
Заводський номер
5915.12
Кількість на модель
1
№
4
Назва деталі
гвинт
Заводський номер
7798.12х110
Кількість на модель
1
№
5
Назва деталі
Палець
Заводський номер
4125.02.00.350
Кількість на модель
2
№
6
Назва деталі
Кутник
Заводський номер
4125.02.02.000
Кількість на модель
1
№
7
Назва деталі
КІЛЬЦО
Заводський номер
9833.070-078-46-2-2
Кількість на модель
6
№
8
Назва деталі
Маслянка
Заводський номер
19853.01.3
Кількість на модель
6
№
9
Назва деталі
гвинт
Заводський номер
7798.12х35
Кількість на модель
6
№
10
Назва деталі
Шайба
Заводський номер
6402.12
Кількість на модель
6
№
11
Назва деталі
Диск
Заводський номер
4121.02.00.004
Кількість на модель
3
№
12
Назва деталі
Диск
Заводський номер
4121.02.00.005
Кількість на модель
32
№
13
Назва деталі
Моноблочна стріла
Заводський номер
4125.26.50.000
Кількість на модель
1
№
14
Назва деталі
Гідравлічна система робочого обладнання: зворотна лопата з моноблочною стрілою
Заводський номер
4125А.02.54.000
Кількість на модель
1
№
15
Назва деталі
Палець
Заводський номер
4125.02.00.100
Кількість на модель
1
№
16
Назва деталі
__NT__0__ Гідроциліндр рукоятки
Заводський номер
4225.23.00.000
Кількість на модель
1
№
17
Назва деталі
гвинт
Заводський номер
7798.16х40
Кількість на модель
4
№
18
Назва деталі
Шайба
Заводський номер
6402.16
Кількість на модель
8
№
19
Назва деталі
Диск
Заводський номер
4121.01.00.004
Кількість на модель
2
№
20
Назва деталі
Втулка
Заводський номер
4125.02.00.003
Кількість на модель
2
№
21
Назва деталі
Ось
Заводський номер
4125.02.00.002
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
7798.16х30
Кількість на модель
4
№
23
Назва деталі
Диск
Заводський номер
4121Б.02.00.009
Кількість на модель
1
№
24
Назва деталі
Диск
Заводський номер
4121.01.00.005
Кількість на модель
122
№
25
Назва деталі
Кільце
Заводський номер
9833.090-098-46-2-2
Кількість на модель
8
№
26
Назва деталі
гвинт
Заводський номер
7798.20х70
Кількість на модель
3
№
27
Назва деталі
Палець
Заводський номер
4125.02.00.400
Кількість на модель
2
№
28
Назва деталі
Рукоятка
Заводський номер
4125.30.60.000
Кількість на модель
1
№
29
Назва деталі
Хомут
Заводський номер
4121А.02.00.750
Кількість на модель
2
№
30
Назва деталі
гвинт
Заводський номер
4121.20.01.404
Кількість на модель
2
№
31
Назва деталі
Диск
Заводський номер
4121.20.01.403
Кількість на модель
2
№
32
Назва деталі
Скоба
Заводський номер
4121А.02.00.751
Кількість на модель
2
№
33
Назва деталі
Гайка
Заводський номер
4121.20.01.401
Кількість на модель
2
№
34
Назва деталі
Смуга
Заводський номер
4121А.02.00.001
Кількість на модель
2
№
35
Назва деталі
Смуга
Заводський номер
4121А.02.00.003
Кількість на модель
2
№
36
Назва деталі
Тяга
Заводський номер
4125.02.03.000
Кількість на модель
1
№
37
Назва деталі
Ковш зворотної лопати 1.25куб.м)
Заводський номер
4125.57.65.000
Кількість на модель
1
№
38
Назва деталі
Палець
Заводський номер
4125.02.00.250
Кількість на модель
1
№
39
Назва деталі
Палець
Заводський номер
4125.02.00.150
Кількість на модель
1
№
40
Назва деталі
Диск
Заводський номер
4121.02.00.000
Кількість на модель
1
№
41
Назва деталі
Палець
Заводський номер
4125.02.00.300
Кількість на модель
1
№
42
Назва деталі
Палець
Заводський номер
4125.02.00.200
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр стріли (хід 1120) | 4225А.23.30.000 | 1 | 1 | |||||
| 1 | Горіх | 5915.20 | 3 | 3 | 1 | |||
| 2 | Шайба | 6402.20 | 3 | 3 | 2 | |||
| 3 | Гайка | 5916.12 | 1 | 1 | 3 | |||
| 4 | Горіх | 5915.12 | 1 | 1 | 4 | |||
| 5 | гвинт | 7798.12х110 | 1 | 1 | 5 | |||
| 6 | Палець | 4125.02.00.350 | 2 | 2 | 6 | |||
| 7 | Кутник | 4125.02.02.000 | 1 | 1 | 7 | |||
| 8 | КІЛЬЦО | 9833.070-078-46-2-2 | 6 | 6 | 8 | |||
| 9 | Маслянка | 19853.01.3 | 6 | 6 | 9 | |||
| 10 | гвинт | 7798.12х35 | 6 | 6 | 10 | |||
| 11 | Шайба | 6402.12 | 6 | 6 | 11 | |||
| 12 | Диск | 4121.02.00.004 | 3 | 3 | 12 | |||
| 13 | Диск | 4121.02.00.005 | 32 | 32 | 13 | |||
| 14 | Моноблочна стріла | 4125.26.50.000 | 1 | 1 | 14 | |||
| 15 | Гідравлічна система робочого обладнання: зворотна лопата з моноблочною стрілою | 4125А.02.54.000 | 1 | 1 | 15 | |||
| 16 | Палець | 4125.02.00.100 | 1 | 1 | 16 | |||
| 17 | __NT__0__ Гідроциліндр рукоятки | 4225.23.00.000 | 1 | 1 | 17 | |||
| 18 | гвинт | 7798.16х40 | 4 | 4 | 18 | |||
| 19 | Шайба | 6402.16 | 8 | 8 | 19 | |||
| 20 | Диск | 4121.01.00.004 | 2 | 2 | 20 | |||
| 21 | Втулка | 4125.02.00.003 | 2 | 2 | 21 | |||
| 22 | Ось | 4125.02.00.002 | 1 | 1 | 22 | |||
| 23 | Болт | 7798.16х30 | 4 | 4 | 23 | |||
| 24 | Диск | 4121Б.02.00.009 | 1 | 1 | 24 | |||
| 25 | Диск | 4121.01.00.005 | 122 | 122 | 25 | |||
| 26 | Кільце | 9833.090-098-46-2-2 | 8 | 8 | 26 | |||
| 27 | гвинт | 7798.20х70 | 3 | 3 | 27 | |||
| 28 | Палець | 4125.02.00.400 | 2 | 2 | 28 | |||
| 29 | Рукоятка | 4125.30.60.000 | 1 | 1 | 29 | |||
| 30 | Хомут | 4121А.02.00.750 | 2 | 2 | 30 | |||
| 31 | гвинт | 4121.20.01.404 | 2 | 2 | 31 | |||
| 32 | Диск | 4121.20.01.403 | 2 | 2 | 32 | |||
| 33 | Скоба | 4121А.02.00.751 | 2 | 2 | 33 | |||
| 34 | Гайка | 4121.20.01.401 | 2 | 2 | 34 | |||
| 35 | Смуга | 4121А.02.00.001 | 2 | 2 | 35 | |||
| 36 | Смуга | 4121А.02.00.003 | 2 | 2 | 36 | |||
| 37 | Тяга | 4125.02.03.000 | 1 | 1 | 37 | |||
| 38 | Ковш зворотної лопати 1.25куб.м) | 4125.57.65.000 | 1 | 1 | 38 | |||
| 39 | Палець | 4125.02.00.250 | 1 | 1 | 39 | |||
| 40 | Палець | 4125.02.00.150 | 1 | 1 | 40 | |||
| 41 | Диск | 4121.02.00.000 | 1 | 1 | 41 | |||
| 42 | Палець | 4125.02.00.300 | 1 | 1 | 42 | |||
| 43 | Палець | 4125.02.00.200 | 1 | 1 | 43 |
