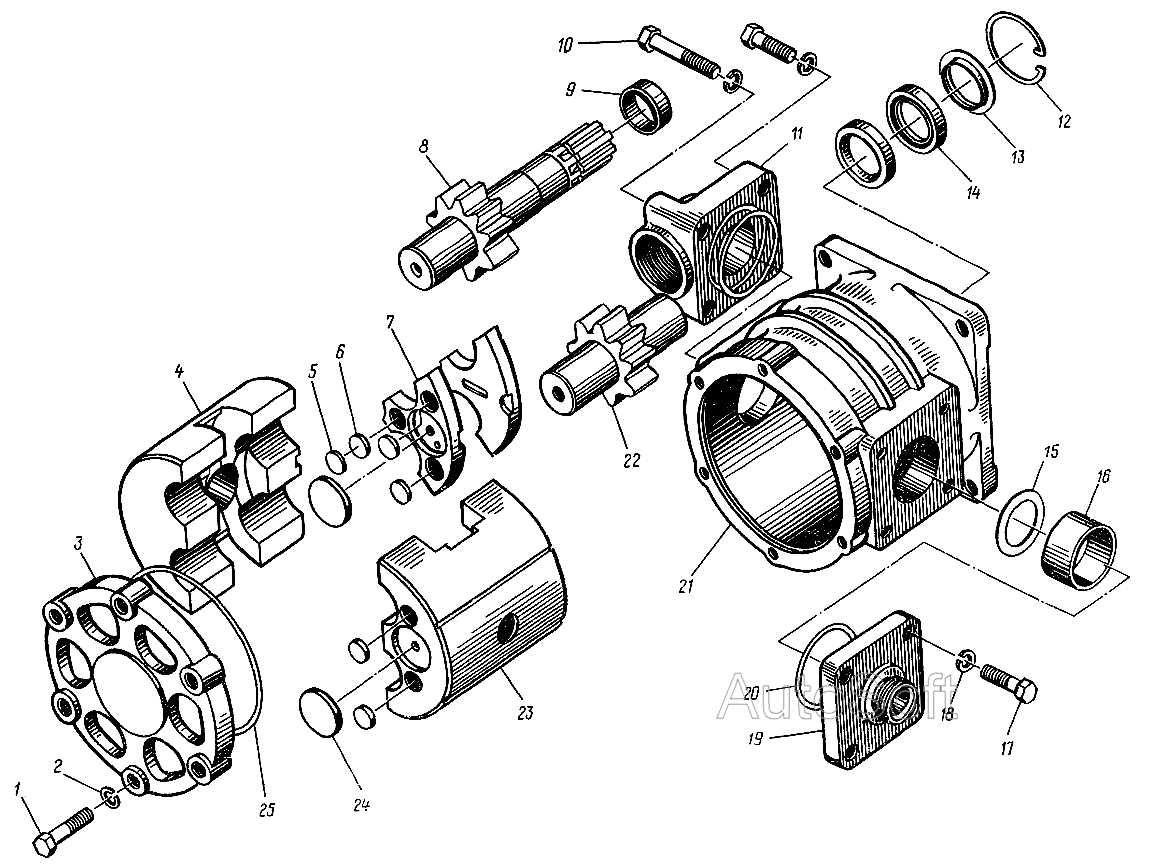

Насос гідравлічний
100%
Назва деталі
Насос гідравлічний в зборі
Заводський номер
4014-4611010
Кількість на модель
1
№
Назва деталі
Насос гідравлічний
Заводський номер
НШ67-Л-00
Кількість на модель
1
№
Назва деталі
Bolt Mx
Заводський номер
200369-П29
Кількість на модель
6
№
1
Назва деталі
Шайба
Заводський номер
252137-П29С
Кількість на модель
6
№
2
Назва деталі
Кришка
Заводський номер
НШ100-2-02
Кількість на модель
1
№
3
Назва деталі
Обойма підшипника
Заводський номер
НШ100-2-05
Кількість на модель
1
№
4
Назва деталі
Тарілка
Заводський номер
НШ100-2-10
Кількість на модель
2
№
5
Назва деталі
Манжета
Заводський номер
НШ100-2-11
Кількість на модель
10
№
6
Назва деталі
Платик
Заводський номер
НШ100-2-07
Кількість на модель
2
№
7
Назва деталі
Шестерня ведуча
Заводський номер
НШ67-01
Кількість на модель
1
№
8
Назва деталі
Втулка
Заводський номер
НШ100-2-13
Кількість на модель
1
№
9
Назва деталі
Bolt Mx
Заводський номер
201553-П29
Кількість на модель
2
№
10
Назва деталі
Муфта кутова
Заводський номер
4014-4617032-Б
Кількість на модель
1
№
11
Назва деталі
Кільце стопорне
Заводський номер
НШ100-2-14
Кількість на модель
1
№
12
Назва деталі
Кільце опорне
Заводський номер
НШ100-2-15
Кількість на модель
1
№
13
Назва деталі
Манжета
Заводський номер
1-35х58-1
Кількість на модель
2
№
14
Назва деталі
Опорна пластина
Заводський номер
НШ100-2-09
Кількість на модель
1
№
15
Назва деталі
Манжета
Заводський номер
НШ100-2-08
Кількість на модель
1
№
16
Назва деталі
Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40
Заводський номер
201544-П29
Кількість на модель
6
№
17
Назва деталі
Фланець
Заводський номер
4014-4617064
Кількість на модель
1
№
19
Назва деталі
Кільце ГОСТ (d=)
Заводський номер
065-070-30-2-2
Кількість на модель
1
№
20
Назва деталі
Корпус
Заводський номер
НШ100-2-01
Кількість на модель
1
№
21
Назва деталі
Шестерня ведена
Заводський номер
НШ67-02
Кількість на модель
1
№
22
Назва деталі
Затискний хомут
Заводський номер
НШ67-03
Кількість на модель
1
№
23
Назва деталі
Манжета
Заводський номер
НШ100-2-12
Кількість на модель
4
№
24
Назва деталі
Кільце ущільнювальне
Заводський номер
У-160х0-2
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Насос гідравлічний в зборі | 4014-4611010 | 1 | 1 | |||||
| Насос гідравлічний | НШ67-Л-00 | 1 | 1 | |||||
| 1 | Bolt Mx | 200369-П29 | 6 | 6 | 1 | |||
| 2 | Шайба | 252137-П29С | 6 | 6 | 2 | |||
| 3 | Кришка | НШ100-2-02 | 1 | 1 | 3 | |||
| 4 | Обойма підшипника | НШ100-2-05 | 1 | 1 | 4 | |||
| 5 | Тарілка | НШ100-2-10 | 2 | 2 | 5 | |||
| 6 | Манжета | НШ100-2-11 | 10 | 10 | 6 | |||
| 7 | Платик | НШ100-2-07 | 2 | 2 | 7 | |||
| 8 | Шестерня ведуча | НШ67-01 | 1 | 1 | 8 | |||
| 9 | Втулка | НШ100-2-13 | 1 | 1 | 9 | |||
| 10 | Bolt Mx | 201553-П29 | 2 | 2 | 10 | |||
| 11 | Муфта кутова | 4014-4617032-Б | 1 | 1 | 11 | |||
| 12 | Кільце стопорне | НШ100-2-14 | 1 | 1 | 12 | |||
| 13 | Кільце опорне | НШ100-2-15 | 1 | 1 | 13 | |||
| 14 | Манжета | 1-35х58-1 | 2 | 2 | 14 | |||
| 15 | Опорна пластина | НШ100-2-09 | 1 | 1 | 15 | |||
| 16 | Манжета | НШ100-2-08 | 1 | 1 | 16 | |||
| 17 | Болт M37.001.123-9612-6gx__NT__3__ OST __NT__4__40 | 201544-П29 | 6 | 6 | 17 | |||
| 19 | Фланець | 4014-4617064 | 1 | 1 | 19 | |||
| 20 | Кільце ГОСТ (d=) | 065-070-30-2-2 | 1 | 1 | 20 | |||
| 21 | Корпус | НШ100-2-01 | 1 | 1 | 21 | |||
| 22 | Шестерня ведена | НШ67-02 | 1 | 1 | 22 | |||
| 23 | Затискний хомут | НШ67-03 | 1 | 1 | 23 | |||
| 24 | Манжета | НШ100-2-12 | 4 | 4 | 24 | |||
| 25 | Кільце ущільнювальне | У-160х0-2 | 1 | 1 | 25 |
