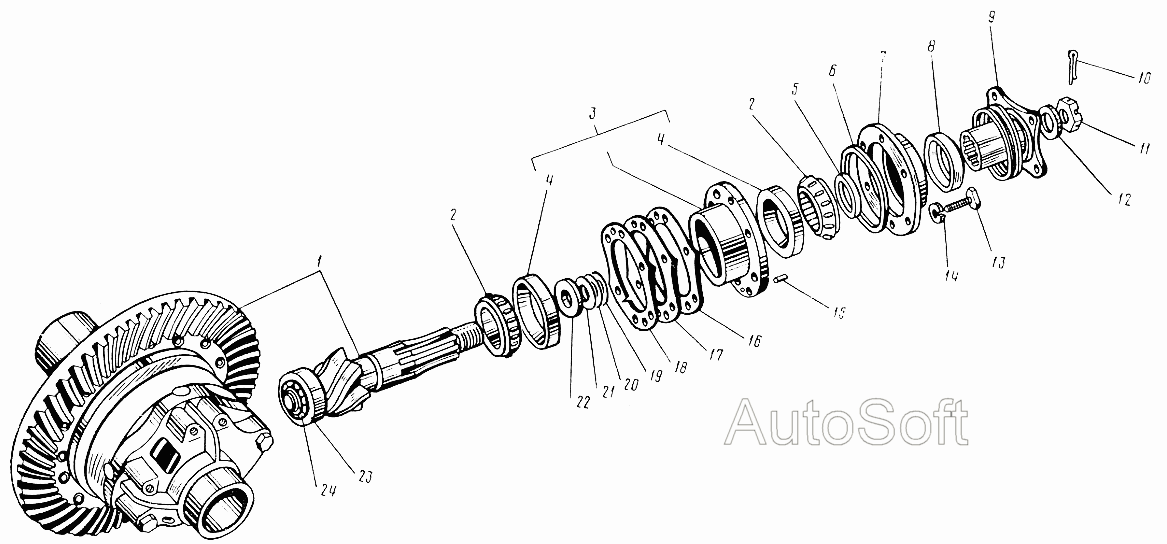

Передача головна ведучого моста навантажувача М
100%
Назва деталі
Шестерня головної передачі та коробки сателітів диференціала ведучого моста з опорними шайбами
Заводський номер
ВК-51-2400095
Кількість на модель
1
№
Назва деталі
Шестерня головної передачі ведуча з підшипниками в зборі (комплект)
Заводський номер
ВК-51-2400112
Кількість на модель
1
№
Назва деталі
Підшипник у зборі
Заводський номер
27709
Кількість на модель
2
№
Назва деталі
Муфта ведучої шестерні головної передачі ведучого моста з підшипниками в зборі
Заводський номер
ВК-51-2400108
Кількість на модель
1
№
Назва деталі
Кришки картера передня з сальниками в зборі
Заводський номер
51-2402050-В1
Кількість на модель
1
№
Назва деталі
Ведуча та ведена шестерні (комплект після притирання)
Заводський номер
51-2402020-Б1
Кількість на модель
1
№
1
Назва деталі
Внутрішнє кільце та ролики підшипника ведучої шестерні головної передачі заднього моста
Заводський номер
51-2402027
Кількість на модель
2
№
2
Назва деталі
Муфта із зовнішніми кільцями підшипників ведучої шестерні головної передачі заднього моста у зборі
Заводський номер
51-2402022-А
Кількість на модель
1
№
3
Назва деталі
Зовнішнє кільце підшипника ведучої шестерні головної передачі заднього моста
Заводський номер
51-2402026
Кількість на модель
2
№
4
Назва деталі
Масловідвідне кільце сальника ведучої шестерні заднього моста
Заводський номер
51-2402037-В
Кількість на модель
1
№
5
Назва деталі
Установка муфти підшипників ведучої шестерні головної передачі
Заводський номер
51-2402035
Кількість на модель
1
№
6
Назва деталі
Передня кришка картера заднього моста
Заводський номер
51-2402051-В
Кількість на модель
1
№
7
Назва деталі
Манжета ведучої шестерні головної передачі в зборі
Заводський номер
51-2402052-Б4
Кількість на модель
1
№
8
Назва деталі
Фланець у зборі
Заводський номер
4006-1706147
Кількість на модель
1
№
9
Назва деталі
Шплінт х
Заводський номер
258056-П
Кількість на модель
1
№
10
Назва деталі
Горіх Mx
Заводський номер
292958-П
Кількість на модель
1
№
11
Назва деталі
Спеціальна шайба
Заводський номер
51-2402064
Кількість на модель
1
№
12
Назва деталі
Болт
Заводський номер
201331-П8
Кількість на модель
6
№
13
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
6
№
14
Назва деталі
Штифт 6х11 — стопорний шкворень поворотного кулака
Заводський номер
294990-П
Кількість на модель
1
№
15
Назва деталі
Регулювальна прокладка муфти підшипників ведучої шестерні головної передачі товщиною 0,8 мм (кількість — за потребою)
Заводський номер
51-2402048-А
Кількість на модель
№
16
Назва деталі
Регулювальна прокладка муфти підшипників ведучої шестерні товщиною 0,25 мм (кількість — за потребою)
Заводський номер
51-2402047-А
Кількість на модель
№
17
Назва деталі
Регулювальна прокладка муфти підшипників ведучої шестерні головної передачі товщиною 0,1 мм (кількість — за потребою)
Заводський номер
51-2402046-А
Кількість на модель
№
18
Назва деталі
Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,25 мм (кількість — за потребою)
Заводський номер
51-2402033
Кількість на модель
№
19
Назва деталі
Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,16 мм (кількість — за потребою)
Заводський номер
51-2402032
Кількість на модель
№
20
Назва деталі
Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,1 мм (кількість — за потребою)
Заводський номер
51-2402031
Кількість на модель
№
21
Назва деталі
Розпірне кільце підшипників ведучої шестерні головної передачі заднього моста
Заводський номер
51-2402029
Кількість на модель
1
№
22
Назва деталі
Підшипник у зборі
Заводський номер
2Н-102605
Кількість на модель
1
№
23
Назва деталі
Стопорне кільце
Заводський номер
51-2402044
Кількість на модель
1
№
24
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шестерня головної передачі та коробки сателітів диференціала ведучого моста з опорними шайбами | ВК-51-2400095 | 1 | 1 | |||||
| Шестерня головної передачі ведуча з підшипниками в зборі (комплект) | ВК-51-2400112 | 1 | 1 | |||||
| Підшипник у зборі | 27709 | 2 | 2 | |||||
| Муфта ведучої шестерні головної передачі ведучого моста з підшипниками в зборі | ВК-51-2400108 | 1 | 1 | |||||
| Кришки картера передня з сальниками в зборі | 51-2402050-В1 | 1 | 1 | |||||
| 1 | Ведуча та ведена шестерні (комплект після притирання) | 51-2402020-Б1 | 1 | 1 | 1 | |||
| 2 | Внутрішнє кільце та ролики підшипника ведучої шестерні головної передачі заднього моста | 51-2402027 | 2 | 2 | 2 | |||
| 3 | Муфта із зовнішніми кільцями підшипників ведучої шестерні головної передачі заднього моста у зборі | 51-2402022-А | 1 | 1 | 3 | |||
| 4 | Зовнішнє кільце підшипника ведучої шестерні головної передачі заднього моста | 51-2402026 | 2 | 2 | 4 | |||
| 5 | Масловідвідне кільце сальника ведучої шестерні заднього моста | 51-2402037-В | 1 | 1 | 5 | |||
| 6 | Установка муфти підшипників ведучої шестерні головної передачі | 51-2402035 | 1 | 1 | 6 | |||
| 7 | Передня кришка картера заднього моста | 51-2402051-В | 1 | 1 | 7 | |||
| 8 | Манжета ведучої шестерні головної передачі в зборі | 51-2402052-Б4 | 1 | 1 | 8 | |||
| 9 | Фланець у зборі | 4006-1706147 | 1 | 1 | 9 | |||
| 10 | Шплінт х | 258056-П | 1 | 1 | 10 | |||
| 11 | Горіх Mx | 292958-П | 1 | 1 | 11 | |||
| 12 | Спеціальна шайба | 51-2402064 | 1 | 1 | 12 | |||
| 13 | Болт | 201331-П8 | 6 | 6 | 13 | |||
| 14 | Пружинна шайба | 252137-П2 | 6 | 6 | 14 | |||
| 15 | Штифт 6х11 — стопорний шкворень поворотного кулака | 294990-П | 1 | 1 | 15 | |||
| 16 | Регулювальна прокладка муфти підшипників ведучої шестерні головної передачі товщиною 0,8 мм (кількість — за потребою) | 51-2402048-А | 16 | |||||
| 17 | Регулювальна прокладка муфти підшипників ведучої шестерні товщиною 0,25 мм (кількість — за потребою) | 51-2402047-А | 17 | |||||
| 18 | Регулювальна прокладка муфти підшипників ведучої шестерні головної передачі товщиною 0,1 мм (кількість — за потребою) | 51-2402046-А | 18 | |||||
| 19 | Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,25 мм (кількість — за потребою) | 51-2402033 | 19 | |||||
| 20 | Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,16 мм (кількість — за потребою) | 51-2402032 | 20 | |||||
| 21 | Регулювальна прокладка підшипників ведучої шестерні головної передачі товщиною 0,1 мм (кількість — за потребою) | 51-2402031 | 21 | |||||
| 22 | Розпірне кільце підшипників ведучої шестерні головної передачі заднього моста | 51-2402029 | 1 | 1 | 22 | |||
| 23 | Підшипник у зборі | 2Н-102605 | 1 | 1 | 23 | |||
| 24 | Стопорне кільце | 51-2402044 | 1 | 1 | 24 |
