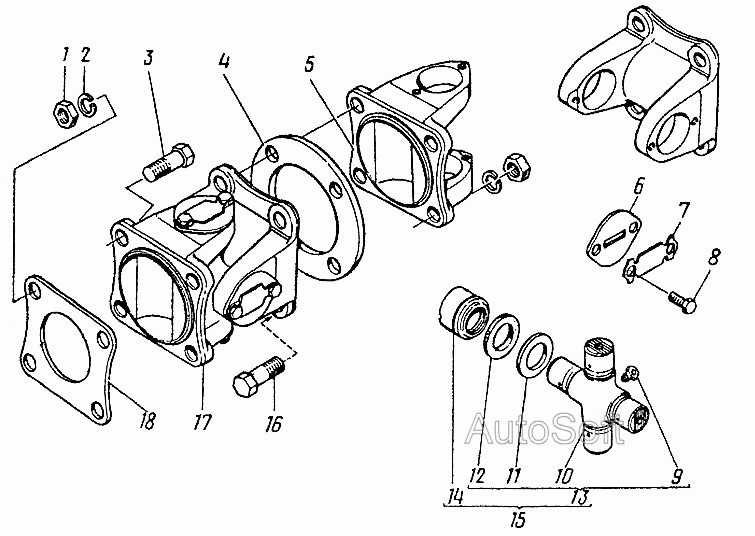

Вал карданний
100%
Назва деталі
Вал карданний
Заводський номер
4014М-2201012-10
Кількість на модель
1
№
Назва деталі
Гайка М12х1,25-6Н ОСТ 37.001.124-93
Заводський номер
250515-П29
Кількість на модель
12
№
1
Назва деталі
Диск
Заводський номер
252137-П29
Кількість на модель
12
№
2
Назва деталі
Болт M12x1,25x32
Заводський номер
290863-П29
Кількість на модель
8
№
3
Назва деталі
КІЛЬЦО
Заводський номер
4014М-2201024
Кількість на модель
1
№
4
Назва деталі
З фланцем
Заводський номер
51-4913-А
Кількість на модель
4
№
5
Назва деталі
Кришка підшипника хрестовини переднього моста
Заводський номер
51-4930
Кількість на модель
8
№
6
Назва деталі
Стопорна пластина карданного шарніра
Заводський номер
51-2201039
Кількість на модель
8
№
7
Назва деталі
Болт M- x
Заводський номер
290487-П29
Кількість на модель
16
№
8
Назва деталі
Запобіжний клапан хрестовини
Заводський номер
296780-П
Кількість на модель
2
№
9
Назва деталі
Хрестовина кардана
Заводський номер
53А-2201030
Кількість на модель
2
№
10
Назва деталі
Торцеве ущільнення підшипника
Заводський номер
53А-2201031
Кількість на модель
8
№
11
Назва деталі
Ущільнювальне кільце
Заводський номер
53А-2201122-01
Кількість на модель
8
№
12
Назва деталі
Хрестовина кардана з сальниками в зборі
Заводський номер
53А-2201026-02
Кількість на модель
2
№
13
Назва деталі
Підшипник у зборі
Заводський номер
804704К5
Кількість на модель
8
№
14
Назва деталі
Голчастий підшипник 804704КБ
Заводський номер
53А-2201033-01
Кількість на модель
8
№
14
Назва деталі
Карданна розв'язка в зборі з сальниками та підшипниками
Заводський номер
53А-2201025-02
Кількість на модель
2
№
15
Назва деталі
Болт Mxx
Заводський номер
4014М-2201080
Кількість на модель
4
№
16
Назва деталі
Що потрібно зробити
Заводський номер
КС-3577.14.070
Кількість на модель
2
№
17
Назва деталі
Прокладка
Заводський номер
4014М-2201026
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданний | 4014М-2201012-10 | 1 | 1 | |||||
| 1 | Гайка М12х1,25-6Н ОСТ 37.001.124-93 | 250515-П29 | 12 | 12 | 1 | |||
| 2 | Диск | 252137-П29 | 12 | 12 | 2 | |||
| 3 | Болт M12x1,25x32 | 290863-П29 | 8 | 8 | 3 | |||
| 4 | КІЛЬЦО | 4014М-2201024 | 1 | 1 | 4 | |||
| 5 | З фланцем | 51-4913-А | 4 | 4 | 5 | |||
| 6 | Кришка підшипника хрестовини переднього моста | 51-4930 | 8 | 8 | 6 | |||
| 7 | Стопорна пластина карданного шарніра | 51-2201039 | 8 | 8 | 7 | |||
| 8 | Болт M- x | 290487-П29 | 16 | 16 | 8 | |||
| 9 | Запобіжний клапан хрестовини | 296780-П | 2 | 2 | 9 | |||
| 10 | Хрестовина кардана | 53А-2201030 | 2 | 2 | 10 | |||
| 11 | Торцеве ущільнення підшипника | 53А-2201031 | 8 | 8 | 11 | |||
| 12 | Ущільнювальне кільце | 53А-2201122-01 | 8 | 8 | 12 | |||
| 13 | Хрестовина кардана з сальниками в зборі | 53А-2201026-02 | 2 | 2 | 13 | |||
| 14 | Підшипник у зборі | 804704К5 | 8 | 8 | 14 | |||
| 14 | Голчастий підшипник 804704КБ | 53А-2201033-01 | 8 | 8 | 14 | |||
| 15 | Карданна розв'язка в зборі з сальниками та підшипниками | 53А-2201025-02 | 2 | 2 | 15 | |||
| 16 | Болт Mxx | 4014М-2201080 | 4 | 4 | 16 | |||
| 17 | Що потрібно зробити | КС-3577.14.070 | 2 | 2 | 17 | |||
| 18 | Прокладка | 4014М-2201026 | 1 | 1 | 18 |
