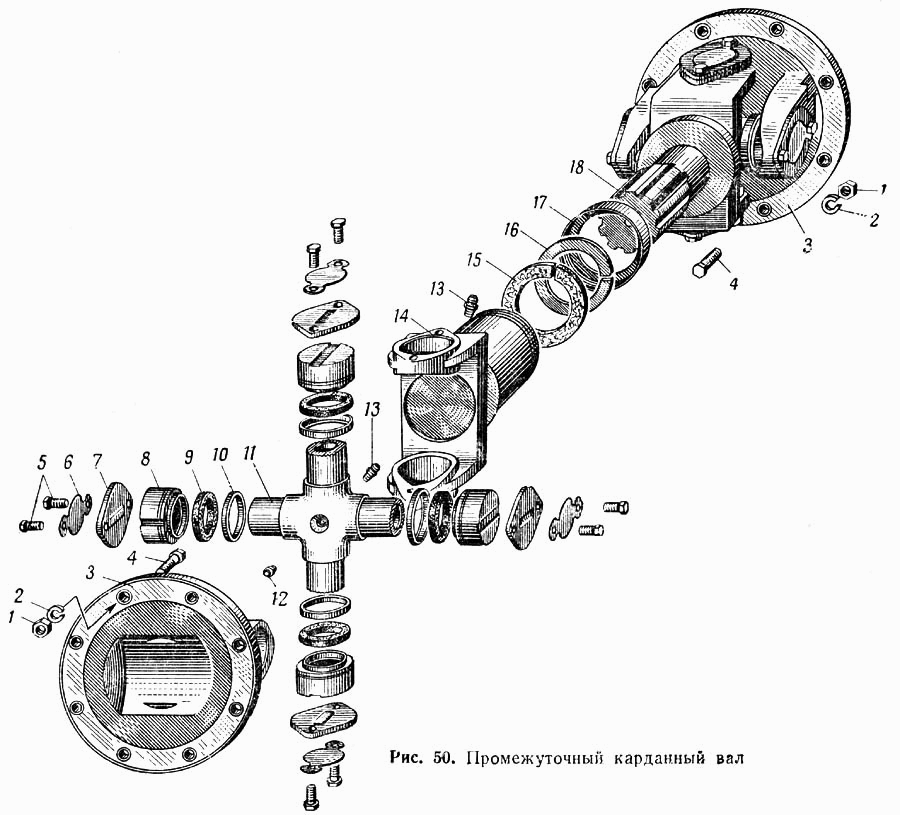

Проміжний карданний вал
100%
Назва деталі
Вал карданний проміжний у зборі
Заводський номер
537-2202010-А
Кількість на модель
1
№
Назва деталі
Хрестовина карданного вала в зборі
Заводський номер
530-2201026-Б
Кількість на модель
2
№
Назва деталі
Заглушка ковзної вилки карданного вала, що ковзає
Заводський номер
343998-П
Кількість на модель
1
№
Назва деталі
Балансувальна пластина
Заводський номер
537-2202096
Кількість на модель
2
№
Назва деталі
Балансувальна пластина
Заводський номер
537-2202095
Кількість на модель
2
№
Назва деталі
Балансувальна пластина
Заводський номер
537-2202094
Кількість на модель
2
№
Назва деталі
Вилка карданного вала ковзна
Заводський номер
537-2202048
Кількість на модель
1
№
Назва деталі
Гайка 1М6х0,75 для кріплення решітки
Заводський номер
250689-П8
Кількість на модель
16
№
1
Назва деталі
Пружинна шайба
Заводський номер
252137-П2
Кількість на модель
16
№
2
Назва деталі
Фланець- вилка карданного вала
Заводський номер
525-2201049-Б
Кількість на модель
2
№
3
Назва деталі
Болт
Заводський номер
371743-П8
Кількість на модель
16
№
4
Назва деталі
Болт M10x1x19
Заводський номер
371225-П2
Кількість на модель
16
№
5
Назва деталі
Упорна пластина
Заводський номер
525-2201041-Б
Кількість на модель
8
№
6
Назва деталі
Кришка голчастого підшипника
Заводський номер
525-2201040-Б
Кількість на модель
8
№
7
Назва деталі
Підшипник голчастий
Заводський номер
804709К
Кількість на модель
8
№
8
Назва деталі
Кільце ущільнювальне
Заводський номер
530-2201032
Кількість на модель
8
№
9
Назва деталі
Обойма сальника хрестовини карданного вала
Заводський номер
530-2201031
Кількість на модель
8
№
10
Назва деталі
Хрестовина карданного вала
Заводський номер
530-2201030
Кількість на модель
2
№
11
Назва деталі
Клапан кардана запобіжний у зборі
Заводський номер
306746-П
Кількість на модель
3
№
12
Назва деталі
Маслянка для преса К1/8" поворотного кулака
Заводський номер
264020-П8
Кількість на модель
3
№
13
Назва деталі
Вилка карданного вала ковзна в зборі
Заводський номер
537-2202047
Кількість на модель
1
№
14
Назва деталі
Ущільнювальне кільце
Заводський номер
525-2201088
Кількість на модель
1
№
15
Назва деталі
Кільце сальника
Заводський номер
525-2201089
Кількість на модель
1
№
16
Назва деталі
Обойма сальника ковзної вилки
Заводський номер
525-2201087
Кількість на модель
1
№
17
Назва деталі
Вилка карданного валу
Заводський номер
537-2202028
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Вал карданний проміжний у зборі | 537-2202010-А | 1 | 1 | |||||
| Хрестовина карданного вала в зборі | 530-2201026-Б | 2 | 2 | |||||
| Заглушка ковзної вилки карданного вала, що ковзає | 343998-П | 1 | 1 | |||||
| Балансувальна пластина | 537-2202096 | 2 | 2 | |||||
| Балансувальна пластина | 537-2202095 | 2 | 2 | |||||
| Балансувальна пластина | 537-2202094 | 2 | 2 | |||||
| Вилка карданного вала ковзна | 537-2202048 | 1 | 1 | |||||
| 1 | Гайка 1М6х0,75 для кріплення решітки | 250689-П8 | 16 | 16 | 1 | |||
| 2 | Пружинна шайба | 252137-П2 | 16 | 16 | 2 | |||
| 3 | Фланець- вилка карданного вала | 525-2201049-Б | 2 | 2 | 3 | |||
| 4 | Болт | 371743-П8 | 16 | 16 | 4 | |||
| 5 | Болт M10x1x19 | 371225-П2 | 16 | 16 | 5 | |||
| 6 | Упорна пластина | 525-2201041-Б | 8 | 8 | 6 | |||
| 7 | Кришка голчастого підшипника | 525-2201040-Б | 8 | 8 | 7 | |||
| 8 | Підшипник голчастий | 804709К | 8 | 8 | 8 | |||
| 9 | Кільце ущільнювальне | 530-2201032 | 8 | 8 | 9 | |||
| 10 | Обойма сальника хрестовини карданного вала | 530-2201031 | 8 | 8 | 10 | |||
| 11 | Хрестовина карданного вала | 530-2201030 | 2 | 2 | 11 | |||
| 12 | Клапан кардана запобіжний у зборі | 306746-П | 3 | 3 | 12 | |||
| 13 | Маслянка для преса К1/8" поворотного кулака | 264020-П8 | 3 | 3 | 13 | |||
| 14 | Вилка карданного вала ковзна в зборі | 537-2202047 | 1 | 1 | 14 | |||
| 15 | Ущільнювальне кільце | 525-2201088 | 1 | 1 | 15 | |||
| 16 | Кільце сальника | 525-2201089 | 1 | 1 | 16 | |||
| 17 | Обойма сальника ковзної вилки | 525-2201087 | 1 | 1 | 17 | |||
| 18 | Вилка карданного валу | 537-2202028 | 1 | 1 | 18 |
