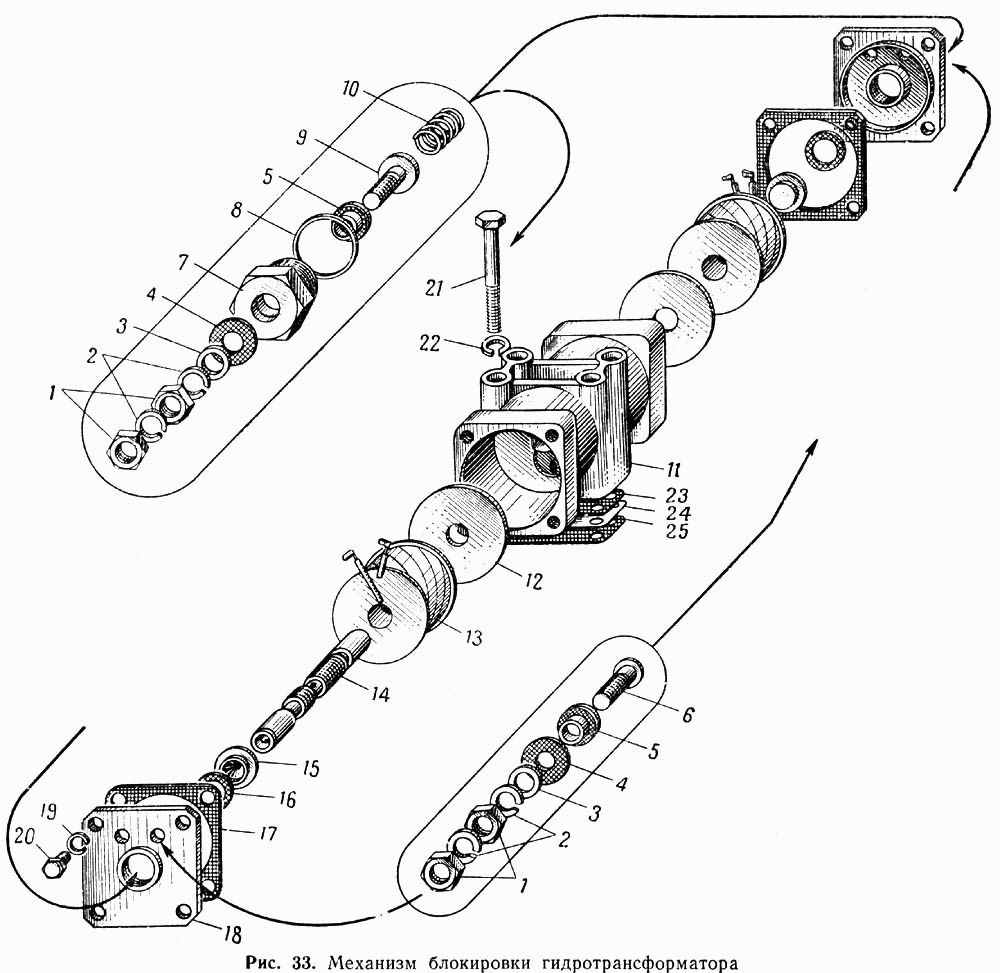

Механізм блокування гідротрансформатора
100%
Назва деталі
Блокувальна рама котушки
Заводський номер
535А-3720152
Кількість на модель
2
№
Назва деталі
Задній клапан насоса в зборі
Заводський номер
535А-1512410-В
Кількість на модель
1
№
Назва деталі
Диск
Заводський номер
252035-П2
Кількість на модель
6
№
3
Назва деталі
Шайба ізоляційна
Заводський номер
535А-3720178-Б
Кількість на модель
4
№
4
Назва деталі
Втулка ізоляційна
Заводський номер
535А-3720180-Б
Кількість на модель
6
№
5
Назва деталі
Фіксуючий гвинт котушки
Заводський номер
535А-3720164
Кількість на модель
4
№
6
Назва деталі
Блокувальний контактний болт
Заводський номер
535А-3720176-Б
Кількість на модель
2
№
7
Назва деталі
Шайба ущільнювальна
Заводський номер
535А-3720184
Кількість на модель
2
№
8
Назва деталі
Гвинт контактний
Заводський номер
535А-3720182
Кількість на модель
2
№
9
Назва деталі
Пружина спускного клапана
Заводський номер
200-3515025
Кількість на модель
2
№
10
Назва деталі
Корпус механізму блокування
Заводський номер
535А-1512330-Б
Кількість на модель
1
№
11
Назва деталі
Екран
Заводський номер
535А-1512353
Кількість на модель
2
№
12
Назва деталі
Блок котушки блокування гідротрансформатора
Заводський номер
535А-3720150-В
Кількість на модель
2
№
13
Назва деталі
Золотник механізму блокування
Заводський номер
535А-1512345-Б
Кількість на модель
1
№
14
Назва деталі
Обмежувач
Заводський номер
535А-1512355-Б
Кількість на модель
2
№
15
Назва деталі
Кільце ізоляційне
Заводський номер
535А-3720173
Кількість на модель
2
№
16
Назва деталі
Прокладка
Заводський номер
535А-1512358-Б
Кількість на модель
2
№
17
Назва деталі
Кришка
Заводський номер
535А-1512366-Б
Кількість на модель
2
№
18
Назва деталі
Болт M10-6gх95
Заводський номер
200328-П2
Кількість на модель
4
№
21
Назва деталі
Пружинна шайба
Заводський номер
252137-П8
Кількість на модель
4
№
22
Назва деталі
Прокладка
Заводський номер
535А-1512378
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
535А-1512380
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блокувальна рама котушки | 535А-3720152 | 2 | 2 | |||||
| Задній клапан насоса в зборі | 535А-1512410-В | 1 | 1 | |||||
| 3 | Диск | 252035-П2 | 6 | 6 | 3 | |||
| 4 | Шайба ізоляційна | 535А-3720178-Б | 4 | 4 | 4 | |||
| 5 | Втулка ізоляційна | 535А-3720180-Б | 6 | 6 | 5 | |||
| 6 | Фіксуючий гвинт котушки | 535А-3720164 | 4 | 4 | 6 | |||
| 7 | Блокувальний контактний болт | 535А-3720176-Б | 2 | 2 | 7 | |||
| 8 | Шайба ущільнювальна | 535А-3720184 | 2 | 2 | 8 | |||
| 9 | Гвинт контактний | 535А-3720182 | 2 | 2 | 9 | |||
| 10 | Пружина спускного клапана | 200-3515025 | 2 | 2 | 10 | |||
| 11 | Корпус механізму блокування | 535А-1512330-Б | 1 | 1 | 11 | |||
| 12 | Екран | 535А-1512353 | 2 | 2 | 12 | |||
| 13 | Блок котушки блокування гідротрансформатора | 535А-3720150-В | 2 | 2 | 13 | |||
| 14 | Золотник механізму блокування | 535А-1512345-Б | 1 | 1 | 14 | |||
| 15 | Обмежувач | 535А-1512355-Б | 2 | 2 | 15 | |||
| 16 | Кільце ізоляційне | 535А-3720173 | 2 | 2 | 16 | |||
| 17 | Прокладка | 535А-1512358-Б | 2 | 2 | 17 | |||
| 18 | Кришка | 535А-1512366-Б | 2 | 2 | 18 | |||
| 21 | Болт M10-6gх95 | 200328-П2 | 4 | 4 | 21 | |||
| 22 | Пружинна шайба | 252137-П8 | 4 | 4 | 22 | |||
| 23 | Прокладка | 535А-1512378 | 1 | 1 | 23 | |||
| 25 | Прокладка | 535А-1512380 | 1 | 1 | 25 |
