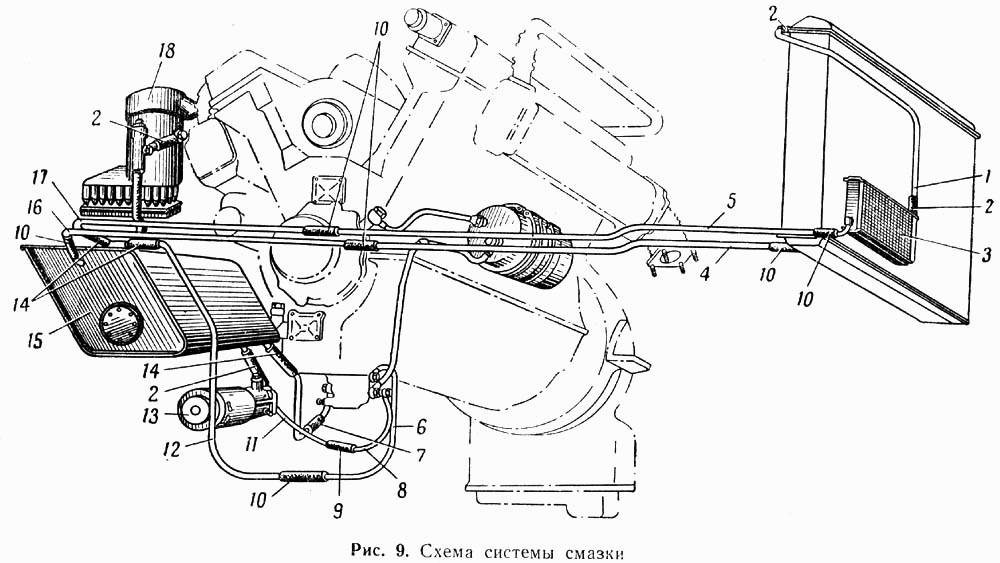

Схема системи змащення
100%
Назва деталі
Бачок задній масляного радіатора в зборі
Заводський номер
537-1013050
Кількість на модель
1
№
Назва деталі
Шплінт хомута
Заводський номер
297575-П8
Кількість на модель
8
№
Назва деталі
Шланг з'єднувальний
Заводський номер
535А-1035066
Кількість на модель
2
№
Назва деталі
Хомутик шланга в зборі
Заводський номер
535А-1035057
Кількість на модель
4
№
Назва деталі
Опора радіатора в зборі
Заводський номер
537-1013117
Кількість на модель
2
№
Назва деталі
Пряжка
Заводський номер
297580-П8
Кількість на модель
8
№
Назва деталі
Стрічка 10х235
Заводський номер
297584-П8
Кількість на модель
8
№
Назва деталі
Кільце ущільнювальне
Заводський номер
535А-1035040
Кількість на модель
4
№
Назва деталі
Кільце ущільнювальне
Заводський номер
535А-1018157
Кількість на модель
4
№
Назва деталі
Затиск поворотного косинця
Заводський номер
535А-1035047
Кількість на модель
2
№
Назва деталі
Затиск поворотного косинця
Заводський номер
535А-1018572
Кількість на модель
2
№
Назва деталі
Очисник повітря лівий у зборі
Заводський номер
537-1109012-Б
Кількість на модель
1
№
Назва деталі
Блок масляного радіатора в зборі
Заводський номер
537-1013015
Кількість на модель
1
№
Назва деталі
Бачок передній масляного радіатора в зборі
Заводський номер
537-1013036
Кількість на модель
1
№
Назва деталі
Труба з'єднання масляних радіаторів
Заводський номер
537-1013173
Кількість на модель
1
№
1
Назва деталі
Масляний радіатор у зборі
Заводський номер
537-1013010
Кількість на модель
1
№
3
Назва деталі
Трубка, що відводить від радіатора до масляного бака ліва
Заводський номер
537-1018761
Кількість на модель
1
№
4
Назва деталі
Трубка підвідна до радіатора ліва
Заводський номер
537-1018765-Б
Кількість на модель
1
№
5
Назва деталі
Трубка від насоса двигуна до з'єднувального шланга в зборі
Заводський номер
537-1018187
Кількість на модель
1
№
6
Назва деталі
Трубка від з'єднувального шланга до насоса в зборі
Заводський номер
537-1018168
Кількість на модель
1
№
7
Назва деталі
Трубка до двигуна в зборі
Заводський номер
537-1035060
Кількість на модель
1
№
8
Назва деталі
Шланг з'єднувальний
Заводський номер
535А-1035065
Кількість на модель
1
№
9
Назва деталі
Шланг з'єднувальний
Заводський номер
537-1018184
Кількість на модель
6
№
10
Назва деталі
Трубка, що відводить від насоса (МЗН) до з'єднувального шланга в зборі
Заводський номер
535А-1035032
Кількість на модель
1
№
11
Назва деталі
Трубка від з'єднувального шланга до редукційного клапана в зборі
Заводський номер
537-1018778
Кількість на модель
1
№
12
Назва деталі
Маслозакачувальний насос МН- у зборі
Заводський номер
П-68-5-346-00СБ
Кількість на модель
1
№
13
Назва деталі
Шланг з'єднувальний
Заводський номер
535А-1804391
Кількість на модель
3
№
14
Назва деталі
Бак масляний двигуна в зборі
Заводський номер
537-1018012-А
Кількість на модель
1
№
15
Назва деталі
Трубка, що відводить від радіатора до масляного бака права
Заводський номер
537-1018760-В
Кількість на модель
1
№
16
Назва деталі
Трубка підвідна до радіатора права в зборі
Заводський номер
537-1018763-Б
Кількість на модель
1
№
17
Назва деталі
Повітроочисник правий у зборі
Заводський номер
537-1109010-Б
Кількість на модель
1
№
18
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Бачок задній масляного радіатора в зборі | 537-1013050 | 1 | 1 | |||||
| Шплінт хомута | 297575-П8 | 8 | 8 | |||||
| Шланг з'єднувальний | 535А-1035066 | 2 | 2 | |||||
| Хомутик шланга в зборі | 535А-1035057 | 4 | 4 | |||||
| Опора радіатора в зборі | 537-1013117 | 2 | 2 | |||||
| Пряжка | 297580-П8 | 8 | 8 | |||||
| Стрічка 10х235 | 297584-П8 | 8 | 8 | |||||
| Кільце ущільнювальне | 535А-1035040 | 4 | 4 | |||||
| Кільце ущільнювальне | 535А-1018157 | 4 | 4 | |||||
| Затиск поворотного косинця | 535А-1035047 | 2 | 2 | |||||
| Затиск поворотного косинця | 535А-1018572 | 2 | 2 | |||||
| Очисник повітря лівий у зборі | 537-1109012-Б | 1 | 1 | |||||
| Блок масляного радіатора в зборі | 537-1013015 | 1 | 1 | |||||
| Бачок передній масляного радіатора в зборі | 537-1013036 | 1 | 1 | |||||
| 1 | Труба з'єднання масляних радіаторів | 537-1013173 | 1 | 1 | 1 | |||
| 3 | Масляний радіатор у зборі | 537-1013010 | 1 | 1 | 3 | |||
| 4 | Трубка, що відводить від радіатора до масляного бака ліва | 537-1018761 | 1 | 1 | 4 | |||
| 5 | Трубка підвідна до радіатора ліва | 537-1018765-Б | 1 | 1 | 5 | |||
| 6 | Трубка від насоса двигуна до з'єднувального шланга в зборі | 537-1018187 | 1 | 1 | 6 | |||
| 7 | Трубка від з'єднувального шланга до насоса в зборі | 537-1018168 | 1 | 1 | 7 | |||
| 8 | Трубка до двигуна в зборі | 537-1035060 | 1 | 1 | 8 | |||
| 9 | Шланг з'єднувальний | 535А-1035065 | 1 | 1 | 9 | |||
| 10 | Шланг з'єднувальний | 537-1018184 | 6 | 6 | 10 | |||
| 11 | Трубка, що відводить від насоса (МЗН) до з'єднувального шланга в зборі | 535А-1035032 | 1 | 1 | 11 | |||
| 12 | Трубка від з'єднувального шланга до редукційного клапана в зборі | 537-1018778 | 1 | 1 | 12 | |||
| 13 | Маслозакачувальний насос МН- у зборі | П-68-5-346-00СБ | 1 | 1 | 13 | |||
| 14 | Шланг з'єднувальний | 535А-1804391 | 3 | 3 | 14 | |||
| 15 | Бак масляний двигуна в зборі | 537-1018012-А | 1 | 1 | 15 | |||
| 16 | Трубка, що відводить від радіатора до масляного бака права | 537-1018760-В | 1 | 1 | 16 | |||
| 17 | Трубка підвідна до радіатора права в зборі | 537-1018763-Б | 1 | 1 | 17 | |||
| 18 | Повітроочисник правий у зборі | 537-1109010-Б | 1 | 1 | 18 |
