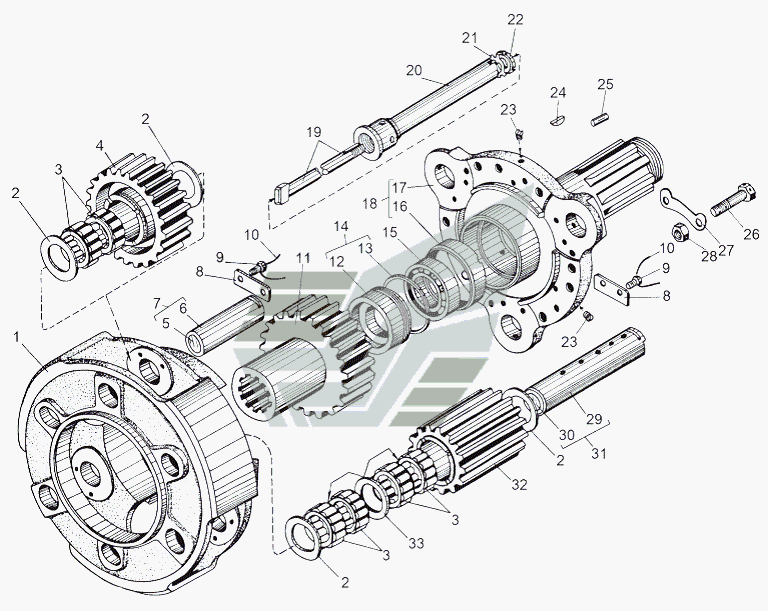

Планетарні ряди
100%
Назва деталі
Водило сателітів
Заводський номер
535А-1510038-Б
Кількість на модель
1
№
1
Назва деталі
Шайба опорна сателіта
Заводський номер
535А-1510086
Кількість на модель
12
№
2
Назва деталі
Підшипник Д
Заводський номер
0000-1710369
Кількість на модель
18
№
3
Назва деталі
Сателіт першого ряду
Заводський номер
535А-1510082-Б
Кількість на модель
3
№
4
Назва деталі
Кришка осі сателіта
Заводський номер
547-1710356
Кількість на модель
1
№
5
Назва деталі
Вісь сателіта ряду
Заводський номер
7911-1710064
Кількість на модель
1
№
6
Назва деталі
Вісь сателіта ряду
Заводський номер
7911-1710060
Кількість на модель
3
№
7
Назва деталі
Стопорна пластина для сателітної осі
Заводський номер
535А-1510069
Кількість на модель
6
№
8
Назва деталі
Болт M- x
Заводський номер
206496
Кількість на модель
12
№
9
Назва деталі
Шплінт х
Заводський номер
258280
Кількість на модель
6
№
10
Назва деталі
Шестерня сонячна другого ряду
Заводський номер
535А-1510088
Кількість на модель
1
№
11
Назва деталі
Шайба ущільнювальна
Заводський номер
535А-1510094
Кількість на модель
1
№
12
Назва деталі
Кільце ущільнювальне
Заводський номер
535-1501191
Кількість на модель
1
№
13
Назва деталі
Шайба ущільнювальна в зборі
Заводський номер
535А-1510090
Кількість на модель
1
№
14
Назва деталі
Подшипник А
Заводський номер
0000-1709223
Кількість на модель
1
№
15
Назва деталі
Втулка вторинного вала
Заводський номер
535А-1510048-10
Кількість на модель
1
№
16
Назва деталі
Вал вторинний
Заводський номер
543-1710046
Кількість на модель
1
№
17
Назва деталі
Вал вторинний
Заводський номер
543-1710040
Кількість на модель
1
№
18
Назва деталі
Фіксуючий болт
Заводський номер
535А-1510102
Кількість на модель
1
№
19
Назва деталі
Різьбова втулка
Заводський номер
543-1710104
Кількість на модель
1
№
20
Назва деталі
Замкова шайба
Заводський номер
535А-1510112
Кількість на модель
1
№
21
Назва деталі
Шліцьова гайка
Заводський номер
535А-1510108
Кількість на модель
1
№
22
Назва деталі
Пробка КГ 1/8"
Заводський номер
262531
Кількість на модель
3
№
23
Назва деталі
Шпонка 5Х7, 5
Заводський номер
378057
Кількість на модель
1
№
24
Назва деталі
Штифт __NT__0__х__NT__1__
Заводський номер
377676
Кількість на модель
3
№
25
Назва деталі
Направляючий кріпильний болт
Заводський номер
543-1710122
Кількість на модель
6
№
26
Назва деталі
Замкова скоба
Заводський номер
535А-1510126
Кількість на модель
3
№
27
Назва деталі
Гайка М14х1,5-6Н
Заводський номер
250559
Кількість на модель
6
№
28
Назва деталі
Ось
Заводський номер
7911-1710074
Кількість на модель
1
№
29
Назва деталі
Ось
Заводський номер
7911-1710070
Кількість на модель
3
№
31
Назва деталі
Сателіт другого ряду
Заводський номер
535А-1510084
Кількість на модель
3
№
32
Назва деталі
Кільце опорне
Заводський номер
7911-1710087
Кількість на модель
9
№
33
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Водило сателітів | 535А-1510038-Б | 1 | 1 | 1 | |||
| 2 | Шайба опорна сателіта | 535А-1510086 | 12 | 12 | 2 | |||
| 3 | Підшипник Д | 0000-1710369 | 18 | 18 | 3 | |||
| 4 | Сателіт першого ряду | 535А-1510082-Б | 3 | 3 | 4 | |||
| 5 | Кришка осі сателіта | 547-1710356 | 1 | 1 | 5 | |||
| 6 | Вісь сателіта ряду | 7911-1710064 | 1 | 1 | 6 | |||
| 7 | Вісь сателіта ряду | 7911-1710060 | 3 | 3 | 7 | |||
| 8 | Стопорна пластина для сателітної осі | 535А-1510069 | 6 | 6 | 8 | |||
| 9 | Болт M- x | 206496 | 12 | 12 | 9 | |||
| 10 | Шплінт х | 258280 | 6 | 6 | 10 | |||
| 11 | Шестерня сонячна другого ряду | 535А-1510088 | 1 | 1 | 11 | |||
| 12 | Шайба ущільнювальна | 535А-1510094 | 1 | 1 | 12 | |||
| 13 | Кільце ущільнювальне | 535-1501191 | 1 | 1 | 13 | |||
| 14 | Шайба ущільнювальна в зборі | 535А-1510090 | 1 | 1 | 14 | |||
| 15 | Подшипник А | 0000-1709223 | 1 | 1 | 15 | |||
| 16 | Втулка вторинного вала | 535А-1510048-10 | 1 | 1 | 16 | |||
| 17 | Вал вторинний | 543-1710046 | 1 | 1 | 17 | |||
| 18 | Вал вторинний | 543-1710040 | 1 | 1 | 18 | |||
| 19 | Фіксуючий болт | 535А-1510102 | 1 | 1 | 19 | |||
| 20 | Різьбова втулка | 543-1710104 | 1 | 1 | 20 | |||
| 21 | Замкова шайба | 535А-1510112 | 1 | 1 | 21 | |||
| 22 | Шліцьова гайка | 535А-1510108 | 1 | 1 | 22 | |||
| 23 | Пробка КГ 1/8" | 262531 | 3 | 3 | 23 | |||
| 24 | Шпонка 5Х7, 5 | 378057 | 1 | 1 | 24 | |||
| 25 | Штифт __NT__0__х__NT__1__ | 377676 | 3 | 3 | 25 | |||
| 26 | Направляючий кріпильний болт | 543-1710122 | 6 | 6 | 26 | |||
| 27 | Замкова скоба | 535А-1510126 | 3 | 3 | 27 | |||
| 28 | Гайка М14х1,5-6Н | 250559 | 6 | 6 | 28 | |||
| 29 | Ось | 7911-1710074 | 1 | 1 | 29 | |||
| 31 | Ось | 7911-1710070 | 3 | 3 | 31 | |||
| 32 | Сателіт другого ряду | 535А-1510084 | 3 | 3 | 32 | |||
| 33 | Кільце опорне | 7911-1710087 | 9 | 9 | 33 |
