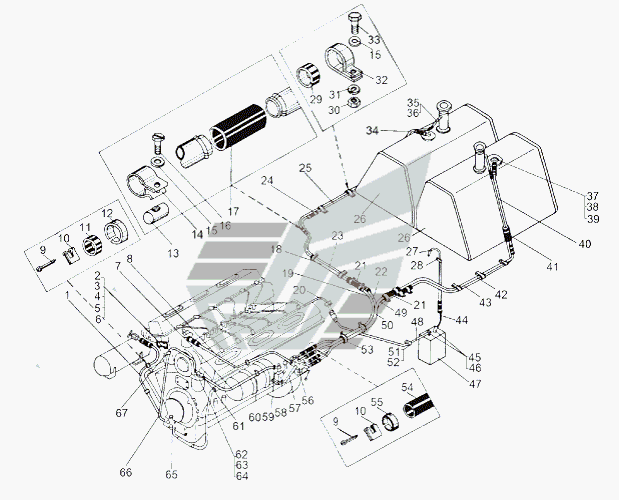

Монтажна схема паливопроводів
100%
Назва деталі
Паливопровід від насоса до підігрівача
Заводський номер
543-1015792
Кількість на модель
1
№
1
Назва деталі
Кронштейн паливопроводу
Заводський номер
543-1104626
Кількість на модель
1
№
2
Назва деталі
Горіх Mx
Заводський номер
543-1105514
Кількість на модель
2
№
3
Назва деталі
Болт M6-6gх12
Заводський номер
201416
Кількість на модель
1
№
5
Назва деталі
Диск
Заводський номер
252137
Кількість на модель
2
№
6
Назва деталі
Шланг з'єднувальний
Заводський номер
543-1104536
Кількість на модель
1
№
7
Назва деталі
Паливопровід від фільтра до крана зливу палива
Заводський номер
543-1104242
Кількість на модель
1
№
8
Назва деталі
Шплінт х
Заводський номер
297575
Кількість на модель
35
№
9
Назва деталі
Пряжка
Заводський номер
297580
Кількість на модель
35
№
10
Назва деталі
Гумова прокладка Д4101.545
Заводський номер
543-3506226-А
Кількість на модель
9
№
11
Назва деталі
Стрічка
Заводський номер
297588
Кількість на модель
1
№
12
Назва деталі
Горіх MH
Заводський номер
374179
Кількість на модель
1
№
13
Назва деталі
Хомут шланга
Заводський номер
535Б-3506112
Кількість на модель
18
№
14
Назва деталі
Диск
Заводський номер
252004
Кількість на модель
18
№
15
Назва деталі
Болт M- x
Заводський номер
370537
Кількість на модель
18
№
16
Назва деталі
Шланг
Заводський номер
543-1104211
Кількість на модель
5
№
17
Назва деталі
Паливопровід правий
Заводський номер
543-1104268
Кількість на модель
1
№
18
Назва деталі
Паливопровід
Заводський номер
543-1104272-Б
Кількість на модель
1
№
19
Назва деталі
Паливопровід зливний від форсунок до шланга
Заводський номер
543-1104516
Кількість на модель
1
№
20
Назва деталі
З'єднувальний шланг
Заводський номер
543-1104213
Кількість на модель
4
№
21
Назва деталі
Паливопровід
Заводський номер
543-1104248
Кількість на модель
1
№
22
Назва деталі
Паливопровід
Заводський номер
543-1104250
Кількість на модель
1
№
23
Назва деталі
Паливопровід від бака
Заводський номер
543А-1104264
Кількість на модель
1
№
24
Назва деталі
Паливопровід
Заводський номер
543А-1104252
Кількість на модель
1
№
25
Назва деталі
Бак паливний
Заводський номер
543-1101010-10
Кількість на модель
№
26
Назва деталі
Трубка вентиляційна довга
Заводський номер
543-1104276
Кількість на модель
1
№
27
Назва деталі
Кляммер
Заводський номер
315406
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
543-1804397
Кількість на модель
12
№
29
Назва деталі
Гайка
Заводський номер
250508
Кількість на модель
9
№
30
Назва деталі
Диск
Заводський номер
252134
Кількість на модель
12
№
31
Назва деталі
Кляммер
Заводський номер
379665
Кількість на модель
8
№
32
Назва деталі
Болт
Заводський номер
201418
Кількість на модель
11
№
33
Назва деталі
Паливопровід від бака
Заводський номер
543А-1104202
Кількість на модель
1
№
34
Назва деталі
Трубопровід
Заводський номер
543А-1104266
Кількість на модель
2
№
35
Назва деталі
Кутник
Заводський номер
379078
Кількість на модель
2
№
36
Назва деталі
Патрубок перехідний
Заводський номер
543-1104194
Кількість на модель
2
№
37
Назва деталі
Прокладка
Заводський номер
535А-1104226-А
Кількість на модель
4
№
38
Назва деталі
Болт косинця поворотного
Заводський номер
535А -1104224
Кількість на модель
2
№
39
Назва деталі
Паливопровід від бака
Заводський номер
543А-1104208
Кількість на модель
1
№
40
Назва деталі
Шланг
Заводський номер
535А-1804394
Кількість на модель
2
№
41
Назва деталі
Паливопровід
Заводський номер
543А-1104265
Кількість на модель
1
№
42
Назва деталі
Паливопровід
Заводський номер
543 А-1104251
Кількість на модель
1
№
43
Назва деталі
Трубка вентиляційна
Заводський номер
543-1104277-10
Кількість на модель
1
№
44
Назва деталі
Накидна гайка 2В8
Заводський номер
379225
Кількість на модель
4
№
45
Назва деталі
Конусна муфта
Заводський номер
379275
Кількість на модель
4
№
46
Назва деталі
Бачок
Заводський номер
547А-1129040
Кількість на модель
1
№
47
Назва деталі
Паливопровід зливний від шланга до бачка
Заводський номер
543-1104524
Кількість на модель
1
№
48
Назва деталі
Паливопровід
Заводський номер
543-1104249
Кількість на модель
1
№
49
Назва деталі
Паливопровід
Заводський номер
543-1104269-Б
Кількість на модель
1
№
50
Назва деталі
Гумова прокладка
Заводський номер
543-3506223
Кількість на модель
3
№
51
Назва деталі
Кляммер
Заводський номер
315412
Кількість на модель
1
№
52
Назва деталі
Кляммер
Заводський номер
379162
Кількість на модель
2
№
53
Назва деталі
З'єднувальний шланг
Заводський номер
543-1104212
Кількість на модель
13
№
54
Назва деталі
Стрічка
Заводський номер
297582
Кількість на модель
26
№
55
Назва деталі
Кран паливорозподільний
Заводський номер
543-1116010-01
Кількість на модель
1
№
56
Назва деталі
Шланг
Заводський номер
543-1035066
Кількість на модель
1
№
57
Назва деталі
Ручний паливний насос РНМ-1КУ2-АНМ-01ТУ
Заводський номер
0000-1133084
Кількість на модель
1
№
58
Назва деталі
Хомут
Заводський номер
64229-1303530
Кількість на модель
2
№
59
Назва деталі
Кляммер
Заводський номер
379673
Кількість на модель
1
№
60
Назва деталі
Перехідник
Заводський номер
543-1104584
Кількість на модель
1
№
61
Назва деталі
Болт поворотного косинця
Заводський номер
543-1104224
Кількість на модель
1
№
62
Назва деталі
Кільце ущільнювальне
Заводський номер
535А-1018157
Кількість на модель
3
№
63
Назва деталі
Шплінт
Заводський номер
258253
Кількість на модель
3
№
64
Назва деталі
Прокладка
Заводський номер
535Б-1018296
Кількість на модель
2
№
65
Назва деталі
Паливопровід
Заводський номер
543-1104234-10
Кількість на модель
1
№
66
Назва деталі
Кляммер
Заводський номер
379168
Кількість на модель
1
№
67
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Паливопровід від насоса до підігрівача | 543-1015792 | 1 | 1 | 1 | |||
| 2 | Кронштейн паливопроводу | 543-1104626 | 1 | 1 | 2 | |||
| 3 | Горіх Mx | 543-1105514 | 2 | 2 | 3 | |||
| 5 | Болт M6-6gх12 | 201416 | 1 | 1 | 5 | |||
| 6 | Диск | 252137 | 2 | 2 | 6 | |||
| 7 | Шланг з'єднувальний | 543-1104536 | 1 | 1 | 7 | |||
| 8 | Паливопровід від фільтра до крана зливу палива | 543-1104242 | 1 | 1 | 8 | |||
| 9 | Шплінт х | 297575 | 35 | 35 | 9 | |||
| 10 | Пряжка | 297580 | 35 | 35 | 10 | |||
| 11 | Гумова прокладка Д4101.545 | 543-3506226-А | 9 | 9 | 11 | |||
| 12 | Стрічка | 297588 | 1 | 1 | 12 | |||
| 13 | Горіх MH | 374179 | 1 | 1 | 13 | |||
| 14 | Хомут шланга | 535Б-3506112 | 18 | 18 | 14 | |||
| 15 | Диск | 252004 | 18 | 18 | 15 | |||
| 16 | Болт M- x | 370537 | 18 | 18 | 16 | |||
| 17 | Шланг | 543-1104211 | 5 | 5 | 17 | |||
| 18 | Паливопровід правий | 543-1104268 | 1 | 1 | 18 | |||
| 19 | Паливопровід | 543-1104272-Б | 1 | 1 | 19 | |||
| 20 | Паливопровід зливний від форсунок до шланга | 543-1104516 | 1 | 1 | 20 | |||
| 21 | З'єднувальний шланг | 543-1104213 | 4 | 4 | 21 | |||
| 22 | Паливопровід | 543-1104248 | 1 | 1 | 22 | |||
| 23 | Паливопровід | 543-1104250 | 1 | 1 | 23 | |||
| 24 | Паливопровід від бака | 543А-1104264 | 1 | 1 | 24 | |||
| 25 | Паливопровід | 543А-1104252 | 1 | 1 | 25 | |||
| 26 | Бак паливний | 543-1101010-10 | 26 | |||||
| 27 | Трубка вентиляційна довга | 543-1104276 | 1 | 1 | 27 | |||
| 28 | Кляммер | 315406 | 1 | 1 | 28 | |||
| 29 | Прокладка | 543-1804397 | 12 | 12 | 29 | |||
| 30 | Гайка | 250508 | 9 | 9 | 30 | |||
| 31 | Диск | 252134 | 12 | 12 | 31 | |||
| 32 | Кляммер | 379665 | 8 | 8 | 32 | |||
| 33 | Болт | 201418 | 11 | 11 | 33 | |||
| 34 | Паливопровід від бака | 543А-1104202 | 1 | 1 | 34 | |||
| 35 | Трубопровід | 543А-1104266 | 2 | 2 | 35 | |||
| 36 | Кутник | 379078 | 2 | 2 | 36 | |||
| 37 | Патрубок перехідний | 543-1104194 | 2 | 2 | 37 | |||
| 38 | Прокладка | 535А-1104226-А | 4 | 4 | 38 | |||
| 39 | Болт косинця поворотного | 535А -1104224 | 2 | 2 | 39 | |||
| 40 | Паливопровід від бака | 543А-1104208 | 1 | 1 | 40 | |||
| 41 | Шланг | 535А-1804394 | 2 | 2 | 41 | |||
| 42 | Паливопровід | 543А-1104265 | 1 | 1 | 42 | |||
| 43 | Паливопровід | 543 А-1104251 | 1 | 1 | 43 | |||
| 44 | Трубка вентиляційна | 543-1104277-10 | 1 | 1 | 44 | |||
| 45 | Накидна гайка 2В8 | 379225 | 4 | 4 | 45 | |||
| 46 | Конусна муфта | 379275 | 4 | 4 | 46 | |||
| 47 | Бачок | 547А-1129040 | 1 | 1 | 47 | |||
| 48 | Паливопровід зливний від шланга до бачка | 543-1104524 | 1 | 1 | 48 | |||
| 49 | Паливопровід | 543-1104249 | 1 | 1 | 49 | |||
| 50 | Паливопровід | 543-1104269-Б | 1 | 1 | 50 | |||
| 51 | Гумова прокладка | 543-3506223 | 3 | 3 | 51 | |||
| 52 | Кляммер | 315412 | 1 | 1 | 52 | |||
| 53 | Кляммер | 379162 | 2 | 2 | 53 | |||
| 54 | З'єднувальний шланг | 543-1104212 | 13 | 13 | 54 | |||
| 55 | Стрічка | 297582 | 26 | 26 | 55 | |||
| 56 | Кран паливорозподільний | 543-1116010-01 | 1 | 1 | 56 | |||
| 57 | Шланг | 543-1035066 | 1 | 1 | 57 | |||
| 58 | Ручний паливний насос РНМ-1КУ2-АНМ-01ТУ | 0000-1133084 | 1 | 1 | 58 | |||
| 59 | Хомут | 64229-1303530 | 2 | 2 | 59 | |||
| 60 | Кляммер | 379673 | 1 | 1 | 60 | |||
| 61 | Перехідник | 543-1104584 | 1 | 1 | 61 | |||
| 62 | Болт поворотного косинця | 543-1104224 | 1 | 1 | 62 | |||
| 63 | Кільце ущільнювальне | 535А-1018157 | 3 | 3 | 63 | |||
| 64 | Шплінт | 258253 | 3 | 3 | 64 | |||
| 65 | Прокладка | 535Б-1018296 | 2 | 2 | 65 | |||
| 66 | Паливопровід | 543-1104234-10 | 1 | 1 | 66 | |||
| 67 | Кляммер | 379168 | 1 | 1 | 67 |
