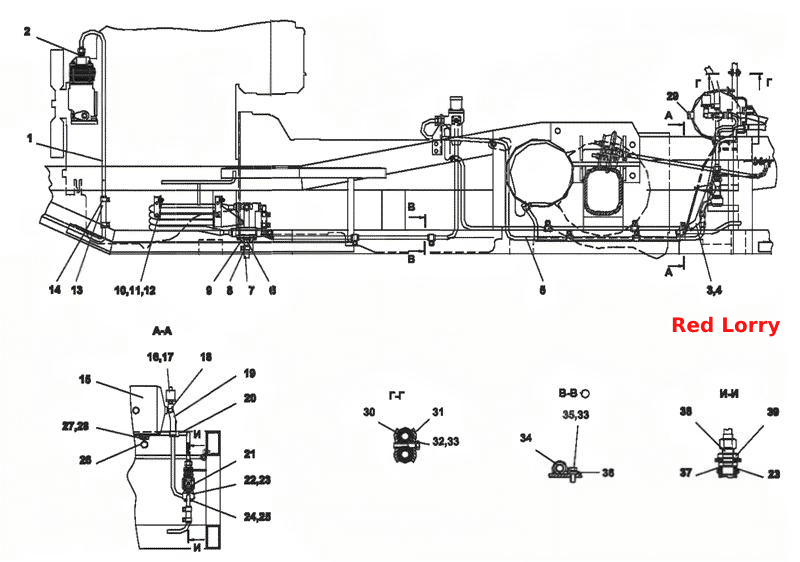

Пневмопривід
100%
Назва деталі
Трубопровід
Заводський номер
МЛ127-3500410
Кількість на модель
1
№
1
Назва деталі
Штуцер ввертний
Заводський номер
Н036.05.002
Кількість на модель
1
№
2
Назва деталі
Шланг
Заводський номер
354-3500303-Б-03
Кількість на модель
3
№
3
Назва деталі
Шланг
Заводський номер
354-3500313
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
МЛ131-3500065
Кількість на модель
1
№
5
Назва деталі
гвинт
Заводський номер
M8-6gx55.88.35.019
Кількість на модель
3
№
6
Назва деталі
Воронка
Заводський номер
354-3500420
Кількість на модель
1
№
7
Назва деталі
Хомут
Заводський номер
ХС-26
Кількість на модель
1
№
8
Назва деталі
гвинт
Заводський номер
M10-6gx20.88.35.019
Кількість на модель
8
№
10
Назва деталі
Горіх
Заводський номер
M10-6Н.6.019
Кількість на модель
4
№
11
Назва деталі
Диск 10OT
Заводський номер
4598166067
Кількість на модель
16
№
12
Назва деталі
Шланг
Заводський номер
354-3500303-Б-09
Кількість на модель
1
№
13
Назва деталі
Хомут
Заводський номер
ХС-21
Кількість на модель
58
№
14
Назва деталі
Балон
Заводський номер
85-3513010
Кількість на модель
4
№
15
Назва деталі
Прокладка
Заводський номер
Ал.14х20х1,5МН3138-62
Кількість на модель
3
№
16
Назва деталі
Датчик
Заводський номер
ДД-10-01М
Кількість на модель
№
17
Назва деталі
Трійник
Заводський номер
80-3513015
Кількість на модель
№
18
Назва деталі
Шланг
Заводський номер
354-3500303-Б
Кількість на модель
2
№
19
Назва деталі
Трубопровід
Заводський номер
МЛ131-3500125-А
Кількість на модель
№
20
Назва деталі
Клапан захисний одинарний
Заводський номер
100-3515010(-01)
Кількість на модель
№
21
Назва деталі
Одинарний захисний клапан у зборі
Заводський номер
100-3515010
Кількість на модель
№
21
Назва деталі
Кутник поворотний
Заводський номер
МЛ131-3500075
Кількість на модель
№
22
Назва деталі
Кільце
Заводський номер
022-027-30-2-2
Кількість на модель
7
№
23
Назва деталі
Затискний болт
Заводський номер
354-3500003-Б
Кількість на модель
6
№
24
Назва деталі
КІЛЬЦО
Заводський номер
022-030-30-2-2
Кількість на модель
1
№
25
Назва деталі
Кільце
Заводський номер
Н50-4202146
Кількість на модель
4
№
26
Назва деталі
Прокладка
Заводський номер
В50-3522023
Кількість на модель
10
№
27
Назва деталі
Клапан у зборі
Заводський номер
85-3513110
Кількість на модель
4
№
28
Назва деталі
Датчик аварійного тиску повітря (допускається заміна)
Заводський номер
ММ124Д
Кількість на модель
2
№
29
Назва деталі
Планка
Заводський номер
70-3407144
Кількість на модель
1
№
30
Назва деталі
Планка
Заводський номер
70-3407146
Кількість на модель
3
№
31
Назва деталі
гвинт
Заводський номер
M8-6gx40.88.35.019
Кількість на модель
3
№
32
Назва деталі
Диск 8T
Заводський номер
4598166046
Кількість на модель
58
№
33
Назва деталі
Втулка
Заводський номер
70-3506027
Кількість на модель
19
№
34
Назва деталі
гвинт
Заводський номер
M8-6gx16.88.35.019
Кількість на модель
27
№
35
Назва деталі
Тримач
Заводський номер
70-6804011
Кількість на модель
19
№
36
Назва деталі
Шайба
Заводський номер
354-3500005-Б
Кількість на модель
1
№
37
Назва деталі
Штуцер
Заводський номер
МЛ131-3500003-01
Кількість на модель
1
№
38
Назва деталі
Горіх
Заводський номер
М20х1,5-6Н.6.019
Кількість на модель
1
№
39
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Трубопровід | МЛ127-3500410 | 1 | 1 | 1 | |||
| 2 | Штуцер ввертний | Н036.05.002 | 1 | 1 | 2 | |||
| 3 | Шланг | 354-3500303-Б-03 | 3 | 3 | 3 | |||
| 4 | Шланг | 354-3500313 | 1 | 1 | 4 | |||
| 5 | Трубопровід | МЛ131-3500065 | 1 | 1 | 5 | |||
| 6 | гвинт | M8-6gx55.88.35.019 | 3 | 3 | 6 | |||
| 7 | Воронка | 354-3500420 | 1 | 1 | 7 | |||
| 8 | Хомут | ХС-26 | 1 | 1 | 8 | |||
| 10 | гвинт | M10-6gx20.88.35.019 | 8 | 8 | 10 | |||
| 11 | Горіх | M10-6Н.6.019 | 4 | 4 | 11 | |||
| 12 | Диск 10OT | 4598166067 | 16 | 16 | 12 | |||
| 13 | Шланг | 354-3500303-Б-09 | 1 | 1 | 13 | |||
| 14 | Хомут | ХС-21 | 58 | 58 | 14 | |||
| 15 | Балон | 85-3513010 | 4 | 4 | 15 | |||
| 16 | Прокладка | Ал.14х20х1,5МН3138-62 | 3 | 3 | 16 | |||
| 17 | Датчик | ДД-10-01М | 17 | |||||
| 18 | Трійник | 80-3513015 | 18 | |||||
| 19 | Шланг | 354-3500303-Б | 2 | 2 | 19 | |||
| 20 | Трубопровід | МЛ131-3500125-А | 20 | |||||
| 21 | Клапан захисний одинарний | 100-3515010(-01) | 21 | |||||
| 21 | Одинарний захисний клапан у зборі | 100-3515010 | 21 | |||||
| 22 | Кутник поворотний | МЛ131-3500075 | 22 | |||||
| 23 | Кільце | 022-027-30-2-2 | 7 | 7 | 23 | |||
| 24 | Затискний болт | 354-3500003-Б | 6 | 6 | 24 | |||
| 25 | КІЛЬЦО | 022-030-30-2-2 | 1 | 1 | 25 | |||
| 26 | Кільце | Н50-4202146 | 4 | 4 | 26 | |||
| 27 | Прокладка | В50-3522023 | 10 | 10 | 27 | |||
| 28 | Клапан у зборі | 85-3513110 | 4 | 4 | 28 | |||
| 29 | Датчик аварійного тиску повітря (допускається заміна) | ММ124Д | 2 | 2 | 29 | |||
| 30 | Планка | 70-3407144 | 1 | 1 | 30 | |||
| 31 | Планка | 70-3407146 | 3 | 3 | 31 | |||
| 32 | гвинт | M8-6gx40.88.35.019 | 3 | 3 | 32 | |||
| 33 | Диск 8T | 4598166046 | 58 | 58 | 33 | |||
| 34 | Втулка | 70-3506027 | 19 | 19 | 34 | |||
| 35 | гвинт | M8-6gx16.88.35.019 | 27 | 27 | 35 | |||
| 36 | Тримач | 70-6804011 | 19 | 19 | 36 | |||
| 37 | Шайба | 354-3500005-Б | 1 | 1 | 37 | |||
| 38 | Штуцер | МЛ131-3500003-01 | 1 | 1 | 38 | |||
| 39 | Горіх | М20х1,5-6Н.6.019 | 1 | 1 | 39 |
