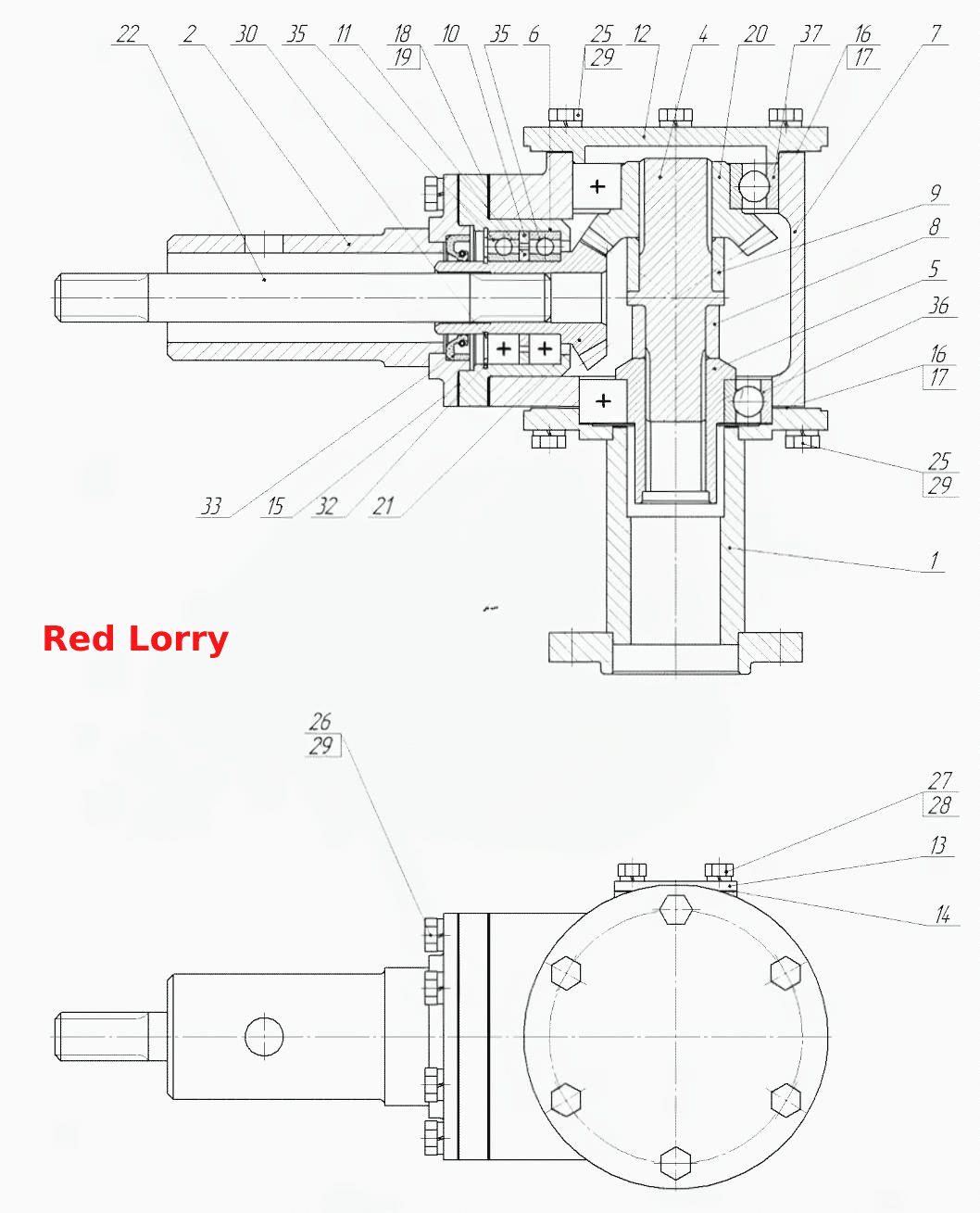

Редуктор ФР- - М
100%
Назва деталі
Редуктор __NT__0__
Заводський номер
ФР-00.100-М
Кількість на модель
№
Назва деталі
Перехідник
Заводський номер
ФР-00.130-М
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
ФР-00.135-01
Кількість на модель
1
№
2
Назва деталі
ВАЛ
Заводський номер
ФР-00.102-Б
Кількість на модель
1
№
4
Назва деталі
Втулка
Заводський номер
ФР-00.103-Б
Кількість на модель
1
№
5
Назва деталі
Корпус підшипника
Заводський номер
ФР-00.104
Кількість на модель
1
№
6
Назва деталі
Корпус
Заводський номер
ФР-00.105
Кількість на модель
1
№
7
Назва деталі
КІЛЬЦО
Заводський номер
ФР-00.107
Кількість на модель
1
№
8
Назва деталі
КІЛЬЦО
Заводський номер
ФР-00.108
Кількість на модель
1
№
9
Назва деталі
КІЛЬЦО
Заводський номер
ФР-00.109
Кількість на модель
1
№
10
Назва деталі
КІЛЬЦО
Заводський номер
ФР-00.111
Кількість на модель
1
№
11
Назва деталі
Кришка
Заводський номер
ФР-00.112-М
Кількість на модель
1
№
12
Назва деталі
Кришка
Заводський номер
ФР-00.113
Кількість на модель
1
№
13
Назва деталі
Прокладка
Заводський номер
ФР-00.114
Кількість на модель
1
№
14
Назва деталі
Прокладка
Заводський номер
ФР-00.115
Кількість на модель
1
№
15
Назва деталі
Регулювальна прокладка
Заводський номер
ФР-00.116
Кількість на модель
8
№
16
Назва деталі
Регулювальна прокладка
Заводський номер
ФР-00.116-01
Кількість на модель
8
№
17
Назва деталі
Регулювальна прокладка
Заводський номер
ФР-00.117
Кількість на модель
4
№
18
Назва деталі
Регулювальна прокладка
Заводський номер
ФР-00.117-01
Кількість на модель
4
№
19
Назва деталі
Шестерня
Заводський номер
ФР-00.119-Б
Кількість на модель
1
№
20
Назва деталі
Шестерня
Заводський номер
ФР-00.128
Кількість на модель
1
№
21
Назва деталі
ВАЛ
Заводський номер
ФР-00.101-01
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
С00088
Кількість на модель
12
№
25
Назва деталі
Болт
Заводський номер
С00089
Кількість на модель
6
№
26
Назва деталі
Болт M6-6gх12.88.019
Заводський номер
911000
Кількість на модель
4
№
27
Назва деталі
Диск 6T
Заводський номер
6916245
Кількість на модель
4
№
28
Назва деталі
Шайба
Заводський номер
6916290
Кількість на модель
18
№
29
Назва деталі
КІЛЬЦО
Заводський номер
915245
Кількість на модель
1
№
30
Назва деталі
КІЛЬЦО
Заводський номер
915263
Кількість на модель
1
№
32
Назва деталі
Манжета
Заводський номер
942105
Кількість на модель
1
№
33
Назва деталі
Підшипник
Заводський номер
6921007
Кількість на модель
2
№
35
Назва деталі
Підшипник
Заводський номер
С00460
Кількість на модель
1
№
36
Назва деталі
Підшипник
Заводський номер
С00465
Кількість на модель
1
№
37
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор __NT__0__ | ФР-00.100-М | |||||||
| 1 | Перехідник | ФР-00.130-М | 1 | 1 | 1 | |||
| 2 | Труба | ФР-00.135-01 | 1 | 1 | 2 | |||
| 4 | ВАЛ | ФР-00.102-Б | 1 | 1 | 4 | |||
| 5 | Втулка | ФР-00.103-Б | 1 | 1 | 5 | |||
| 6 | Корпус підшипника | ФР-00.104 | 1 | 1 | 6 | |||
| 7 | Корпус | ФР-00.105 | 1 | 1 | 7 | |||
| 8 | КІЛЬЦО | ФР-00.107 | 1 | 1 | 8 | |||
| 9 | КІЛЬЦО | ФР-00.108 | 1 | 1 | 9 | |||
| 10 | КІЛЬЦО | ФР-00.109 | 1 | 1 | 10 | |||
| 11 | КІЛЬЦО | ФР-00.111 | 1 | 1 | 11 | |||
| 12 | Кришка | ФР-00.112-М | 1 | 1 | 12 | |||
| 13 | Кришка | ФР-00.113 | 1 | 1 | 13 | |||
| 14 | Прокладка | ФР-00.114 | 1 | 1 | 14 | |||
| 15 | Прокладка | ФР-00.115 | 1 | 1 | 15 | |||
| 16 | Регулювальна прокладка | ФР-00.116 | 8 | 8 | 16 | |||
| 17 | Регулювальна прокладка | ФР-00.116-01 | 8 | 8 | 17 | |||
| 18 | Регулювальна прокладка | ФР-00.117 | 4 | 4 | 18 | |||
| 19 | Регулювальна прокладка | ФР-00.117-01 | 4 | 4 | 19 | |||
| 20 | Шестерня | ФР-00.119-Б | 1 | 1 | 20 | |||
| 21 | Шестерня | ФР-00.128 | 1 | 1 | 21 | |||
| 22 | ВАЛ | ФР-00.101-01 | 1 | 1 | 22 | |||
| 25 | Болт | С00088 | 12 | 12 | 25 | |||
| 26 | Болт | С00089 | 6 | 6 | 26 | |||
| 27 | Болт M6-6gх12.88.019 | 911000 | 4 | 4 | 27 | |||
| 28 | Диск 6T | 6916245 | 4 | 4 | 28 | |||
| 29 | Шайба | 6916290 | 18 | 18 | 29 | |||
| 30 | КІЛЬЦО | 915245 | 1 | 1 | 30 | |||
| 32 | КІЛЬЦО | 915263 | 1 | 1 | 32 | |||
| 33 | Манжета | 942105 | 1 | 1 | 33 | |||
| 35 | Підшипник | 6921007 | 2 | 2 | 35 | |||
| 36 | Підшипник | С00460 | 1 | 1 | 36 | |||
| 37 | Підшипник | С00465 | 1 | 1 | 37 |
