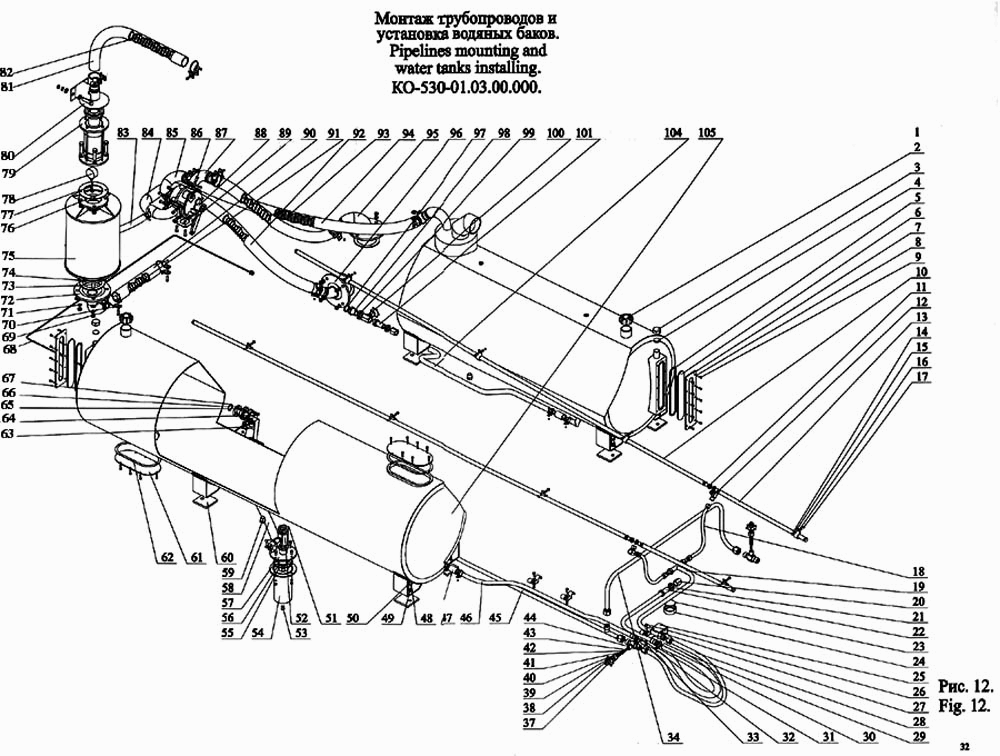

Монтаж трубопроводів і встановлення водяних баків КО- - - - -.
100%
Назва деталі
Бак правий
Заводський номер
КО-530-01.03.02.000
Кількість на модель
1
№
1
Назва деталі
Кришка
Заводський номер
КО-105.05.04.005
Кількість на модель
3
№
2
Назва деталі
Заглушка
Заводський номер
КО-815.09.00.008
Кількість на модель
2
№
3
Назва деталі
Прокладка
Заводський номер
КО-529.01.00.005
Кількість на модель
2
№
4
Назва деталі
Прокладка
Заводський номер
КО-529.01.00.011
Кількість на модель
2
№
5
Назва деталі
Скло
Заводський номер
КО-529.01.00.008
Кількість на модель
2
№
6
Назва деталі
Фланець
Заводський номер
КО-529.01.00.009
Кількість на модель
2
№
7
Назва деталі
Шайба
Заводський номер
6402.6.65Г.019
Кількість на модель
38
№
8
Назва деталі
Болт
Заводський номер
7798.М6-6gх16.56.019
Кількість на модель
36
№
9
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.19.000
Кількість на модель
2
№
10
Назва деталі
Горіх
Заводський номер
КО-002.19.00.003
Кількість на модель
4
№
11
Назва деталі
Кутник
Заводський номер
КО-530-01.09.03.000
Кількість на модель
2
№
12
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.20.000
Кількість на модель
2
№
13
Назва деталі
Болт
Заводський номер
7798.М10-6gх30.56.019
Кількість на модель
11
№
14
Назва деталі
Скоба
Заводський номер
КО-713.45.00.002-02
Кількість на модель
8
№
15
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
16
№
16
Назва деталі
Горіх
Заводський номер
5915.М10-7Н.6.019
Кількість на модель
11
№
17
Назва деталі
Рукав Раrкеr
Заводський номер
РВД-12.381.8.1С343-15-8.1С343-15-8-650
Кількість на модель
2
№
18
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.22.000
Кількість на модель
1
№
19
Назва деталі
Муфта
Заводський номер
КО-530-01.03.00.013
Кількість на модель
2
№
20
Назва деталі
Контргайка
Заводський номер
8968.20-Ц
Кількість на модель
4
№
21
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.23.000
Кількість на модель
1
№
22
Назва деталі
Прокладка
Заводський номер
КО-529.04.00.005
Кількість на модель
1
№
23
Назва деталі
Кришка
Заводський номер
КО-529.04.00.001
Кількість на модель
1
№
24
Назва деталі
Кронштейн
Заводський номер
КО-530-01.03.16.000
Кількість на модель
1
№
25
Назва деталі
Болт
Заводський номер
7798.М8-6gх25.56.019
Кількість на модель
11
№
26
Назва деталі
Скоба
Заводський номер
КО-713.45.00.021-01
Кількість на модель
3
№
27
Назва деталі
Рукав Раrкеr
Заводський номер
РВД-12.381.8.1С343-15-8.1С343-15-8-850
Кількість на модель
1
№
28
Назва деталі
Рукав L=+/-
Заводський номер
10362.25х35-1,6У
Кількість на модель
1
№
29
Назва деталі
Болт
Заводський номер
7798.М8-6gх30.56.019
Кількість на модель
6
№
30
Назва деталі
Хомут
Заводський номер
КО-713.45.18.000
Кількість на модель
8
№
31
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
31
№
32
Назва деталі
Горіх
Заводський номер
5915.М8-7Н.6.019
Кількість на модель
31
№
33
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.28.000
Кількість на модель
1
№
34
Назва деталі
Шайба
Заводський номер
КО-530-01.03.18.004
Кількість на модель
2
№
37
Назва деталі
Баранчик
Заводський номер
КО-530-01.03.18.005
Кількість на модель
2
№
38
Назва деталі
Горіх
Заводський номер
КО-530-01.03.18.002
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
КО-530-01.03.18.003
Кількість на модель
2
№
40
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.18.006
Кількість на модель
8
№
41
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.18.007
Кількість на модель
4
№
42
Назва деталі
Гвинт
Заводський номер
КО-530-01.03.18.001
Кількість на модель
2
№
43
Назва деталі
Корпус
Заводський номер
КО-530-01.03.18.100
Кількість на модель
2
№
44
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.15.000
Кількість на модель
1
№
45
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.21.000
Кількість на модель
1
№
46
Назва деталі
Шайба
Заводський номер
11371.С16.02.019
Кількість на модель
16
№
48
Назва деталі
Шайба
Заводський номер
6402.16.65Г.019
Кількість на модель
22
№
49
Назва деталі
Болт
Заводський номер
7798.М16-6gх35.56.019
Кількість на модель
10
№
50
Назва деталі
Контргайка
Заводський номер
8968.32-Ц
Кількість на модель
2
№
51
Назва деталі
Кран муфтовий
Заводський номер
ТУ26-07-1396.Dу32
Кількість на модель
1
№
52
Назва деталі
Корок
Заводський номер
ПМ130Б-900013
Кількість на модель
1
№
53
Назва деталі
Корпус
Заводський номер
КО-530-01.03.17.100
Кількість на модель
1
№
54
Назва деталі
КІЛЬЦО
Заводський номер
9833.090-100-58-2-2
Кількість на модель
1
№
55
Назва деталі
Фільтр
Заводський номер
ПМ130-901500А
Кількість на модель
1
№
56
Назва деталі
Кришка
Заводський номер
КО-530-01.03.17.200
Кількість на модель
1
№
57
Назва деталі
Рукав L=+/-
Заводський номер
10362.38х49-1,6V
Кількість на модель
1
№
58
Назва деталі
Корок
Заводський номер
КО-824.08.01.006
Кількість на модель
2
№
59
Назва деталі
Прокладка бака
Заводський номер
КО-530-01.03.00.001
Кількість на модель
8
№
60
Назва деталі
Кришка
Заводський номер
КО-530-01.03.00.010
Кількість на модель
2
№
61
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.00.009
Кількість на модель
2
№
62
Назва деталі
Хомут
Заводський номер
КО-713.45.18.000-01
Кількість на модель
2
№
63
Назва деталі
Кутник
Заводський номер
КО-530-01.03.13.000
Кількість на модель
1
№
64
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.00.004
Кількість на модель
1
№
65
Назва деталі
Патрубок нагнітальний
Заводський номер
КО-530-01.03.14.000
Кількість на модель
1
№
66
Назва деталі
КІЛЬЦО
Заводський номер
9833.034-038-25-2-2
Кількість на модель
1
№
67
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.24.000
Кількість на модель
1
№
68
Назва деталі
Горіх
Заводський номер
5915.М16-7Н.6.019
Кількість на модель
8
№
69
Назва деталі
Хомут
Заводський номер
КО-705Б.ПМ.15.05.000-02
Кількість на модель
10
№
70
Назва деталі
Притиск
Заводський номер
КО-713.20.00.001
Кількість на модель
4
№
71
Назва деталі
Патрубок
Заводський номер
КО-530-01.03.05.000
Кількість на модель
1
№
72
Назва деталі
Прокладка насоса
Заводський номер
КО-530-01.03.00.003
Кількість на модель
3
№
73
Назва деталі
Болт
Заводський номер
7798.М16-6gх60.56.019
Кількість на модель
8
№
74
Назва деталі
Вологовіддільник
Заводський номер
КО-530-01.03.12.000
Кількість на модель
1
№
75
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.00.002
Кількість на модель
1
№
76
Назва деталі
Прокладка
Заводський номер
ПМ20-200032
Кількість на модель
2
№
77
Назва деталі
Манометр
Заводський номер
ТУ25-7310.0045.МТП-1М-1Мпа-4
Кількість на модель
1
№
78
Назва деталі
Перехідник
Заводський номер
КО-530-01.03.11.000
Кількість на модель
1
№
79
Назва деталі
Патрубок
Заводський номер
КО-530-01.03.10.000
Кількість на модель
1
№
80
Назва деталі
Рукав L=+/-
Заводський номер
10362.50х61-1,6У
Кількість на модель
1
№
81
Назва деталі
Пружина
Заводський номер
КО-529.33.00.001
Кількість на модель
1
№
82
Назва деталі
Патрубок крана
Заводський номер
КО-530-01.03.07.000
Кількість на модель
1
№
84
Назва деталі
Патрубок крана
Заводський номер
КО-530-01.03.09.00
Кількість на модель
1
№
85
Назва деталі
Болт
Заводський номер
7798.М10-6gх20.56.019
Кількість на модель
16
№
86
Назва деталі
Патрубок крана
Заводський номер
КО-530-01.03.08.000
Кількість на модель
1
№
87
Назва деталі
Кран чотириходовий
Заводський номер
КО-530-01.03.06.000
Кількість на модель
1
№
88
Назва деталі
Прокладка
Заводський номер
КО-529.20.00.002
Кількість на модель
4
№
89
Назва деталі
Рукав L=+/-
Заводський номер
10362.50х61,3-1,6У
Кількість на модель
1
№
90
Назва деталі
Пружина
Заводський номер
КО-529.33.00.001-04
Кількість на модель
1
№
91
Назва деталі
Пружина
Заводський номер
КО-529.33.00.001-01
Кількість на модель
1
№
93
Назва деталі
Патрубок
Заводський номер
КО-530-01.03.03.000
Кількість на модель
1
№
95
Назва деталі
Патрубок
Заводський номер
КО-530-01.03.04.000
Кількість на модель
1
№
96
Назва деталі
Прокладка
Заводський номер
КО-530-01.03.00.014
Кількість на модель
1
№
97
Назва деталі
Штуцер
Заводський номер
КО-530-01.03.00.005
Кількість на модель
1
№
98
Назва деталі
Контргайка
Заводський номер
8968.25-Ц
Кількість на модель
1
№
99
Назва деталі
Кран муфтовий
Заводський номер
ТУ26-07-1396.Dу25
Кількість на модель
1
№
100
Назва деталі
Згін
Заводський номер
КО-530-01.03.00.012
Кількість на модель
1
№
101
Назва деталі
Трубопровід
Заводський номер
КО-530-01.03.25.000
Кількість на модель
1
№
104
Назва деталі
Бак лівий
Заводський номер
КО-530-01.03.01.000
Кількість на модель
1
№
105
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Бак правий | КО-530-01.03.02.000 | 1 | 1 | 1 | |||
| 2 | Кришка | КО-105.05.04.005 | 3 | 3 | 2 | |||
| 3 | Заглушка | КО-815.09.00.008 | 2 | 2 | 3 | |||
| 4 | Прокладка | КО-529.01.00.005 | 2 | 2 | 4 | |||
| 5 | Прокладка | КО-529.01.00.011 | 2 | 2 | 5 | |||
| 6 | Скло | КО-529.01.00.008 | 2 | 2 | 6 | |||
| 7 | Фланець | КО-529.01.00.009 | 2 | 2 | 7 | |||
| 8 | Шайба | 6402.6.65Г.019 | 38 | 38 | 8 | |||
| 9 | Болт | 7798.М6-6gх16.56.019 | 36 | 36 | 9 | |||
| 10 | Трубопровід | КО-530-01.03.19.000 | 2 | 2 | 10 | |||
| 11 | Горіх | КО-002.19.00.003 | 4 | 4 | 11 | |||
| 12 | Кутник | КО-530-01.09.03.000 | 2 | 2 | 12 | |||
| 13 | Трубопровід | КО-530-01.03.20.000 | 2 | 2 | 13 | |||
| 14 | Болт | 7798.М10-6gх30.56.019 | 11 | 11 | 14 | |||
| 15 | Скоба | КО-713.45.00.002-02 | 8 | 8 | 15 | |||
| 16 | Шайба | 6402.10.65Г.019 | 16 | 16 | 16 | |||
| 17 | Горіх | 5915.М10-7Н.6.019 | 11 | 11 | 17 | |||
| 18 | Рукав Раrкеr | РВД-12.381.8.1С343-15-8.1С343-15-8-650 | 2 | 2 | 18 | |||
| 19 | Трубопровід | КО-530-01.03.22.000 | 1 | 1 | 19 | |||
| 20 | Муфта | КО-530-01.03.00.013 | 2 | 2 | 20 | |||
| 21 | Контргайка | 8968.20-Ц | 4 | 4 | 21 | |||
| 22 | Трубопровід | КО-530-01.03.23.000 | 1 | 1 | 22 | |||
| 23 | Прокладка | КО-529.04.00.005 | 1 | 1 | 23 | |||
| 24 | Кришка | КО-529.04.00.001 | 1 | 1 | 24 | |||
| 25 | Кронштейн | КО-530-01.03.16.000 | 1 | 1 | 25 | |||
| 26 | Болт | 7798.М8-6gх25.56.019 | 11 | 11 | 26 | |||
| 27 | Скоба | КО-713.45.00.021-01 | 3 | 3 | 27 | |||
| 28 | Рукав Раrкеr | РВД-12.381.8.1С343-15-8.1С343-15-8-850 | 1 | 1 | 28 | |||
| 29 | Рукав L=+/- | 10362.25х35-1,6У | 1 | 1 | 29 | |||
| 30 | Болт | 7798.М8-6gх30.56.019 | 6 | 6 | 30 | |||
| 31 | Хомут | КО-713.45.18.000 | 8 | 8 | 31 | |||
| 32 | Шайба | 6402.8.65Г.019 | 31 | 31 | 32 | |||
| 33 | Горіх | 5915.М8-7Н.6.019 | 31 | 31 | 33 | |||
| 34 | Трубопровід | КО-530-01.03.28.000 | 1 | 1 | 34 | |||
| 37 | Шайба | КО-530-01.03.18.004 | 2 | 2 | 37 | |||
| 38 | Баранчик | КО-530-01.03.18.005 | 2 | 2 | 38 | |||
| 39 | Горіх | КО-530-01.03.18.002 | 1 | 1 | 39 | |||
| 40 | Шайба | КО-530-01.03.18.003 | 2 | 2 | 40 | |||
| 41 | Прокладка | КО-530-01.03.18.006 | 8 | 8 | 41 | |||
| 42 | Прокладка | КО-530-01.03.18.007 | 4 | 4 | 42 | |||
| 43 | Гвинт | КО-530-01.03.18.001 | 2 | 2 | 43 | |||
| 44 | Корпус | КО-530-01.03.18.100 | 2 | 2 | 44 | |||
| 45 | Трубопровід | КО-530-01.03.15.000 | 1 | 1 | 45 | |||
| 46 | Трубопровід | КО-530-01.03.21.000 | 1 | 1 | 46 | |||
| 48 | Шайба | 11371.С16.02.019 | 16 | 16 | 48 | |||
| 49 | Шайба | 6402.16.65Г.019 | 22 | 22 | 49 | |||
| 50 | Болт | 7798.М16-6gх35.56.019 | 10 | 10 | 50 | |||
| 51 | Контргайка | 8968.32-Ц | 2 | 2 | 51 | |||
| 52 | Кран муфтовий | ТУ26-07-1396.Dу32 | 1 | 1 | 52 | |||
| 53 | Корок | ПМ130Б-900013 | 1 | 1 | 53 | |||
| 54 | Корпус | КО-530-01.03.17.100 | 1 | 1 | 54 | |||
| 55 | КІЛЬЦО | 9833.090-100-58-2-2 | 1 | 1 | 55 | |||
| 56 | Фільтр | ПМ130-901500А | 1 | 1 | 56 | |||
| 57 | Кришка | КО-530-01.03.17.200 | 1 | 1 | 57 | |||
| 58 | Рукав L=+/- | 10362.38х49-1,6V | 1 | 1 | 58 | |||
| 59 | Корок | КО-824.08.01.006 | 2 | 2 | 59 | |||
| 60 | Прокладка бака | КО-530-01.03.00.001 | 8 | 8 | 60 | |||
| 61 | Кришка | КО-530-01.03.00.010 | 2 | 2 | 61 | |||
| 62 | Прокладка | КО-530-01.03.00.009 | 2 | 2 | 62 | |||
| 63 | Хомут | КО-713.45.18.000-01 | 2 | 2 | 63 | |||
| 64 | Кутник | КО-530-01.03.13.000 | 1 | 1 | 64 | |||
| 65 | Прокладка | КО-530-01.03.00.004 | 1 | 1 | 65 | |||
| 66 | Патрубок нагнітальний | КО-530-01.03.14.000 | 1 | 1 | 66 | |||
| 67 | КІЛЬЦО | 9833.034-038-25-2-2 | 1 | 1 | 67 | |||
| 68 | Трубопровід | КО-530-01.03.24.000 | 1 | 1 | 68 | |||
| 69 | Горіх | 5915.М16-7Н.6.019 | 8 | 8 | 69 | |||
| 70 | Хомут | КО-705Б.ПМ.15.05.000-02 | 10 | 10 | 70 | |||
| 71 | Притиск | КО-713.20.00.001 | 4 | 4 | 71 | |||
| 72 | Патрубок | КО-530-01.03.05.000 | 1 | 1 | 72 | |||
| 73 | Прокладка насоса | КО-530-01.03.00.003 | 3 | 3 | 73 | |||
| 74 | Болт | 7798.М16-6gх60.56.019 | 8 | 8 | 74 | |||
| 75 | Вологовіддільник | КО-530-01.03.12.000 | 1 | 1 | 75 | |||
| 76 | Прокладка | КО-530-01.03.00.002 | 1 | 1 | 76 | |||
| 77 | Прокладка | ПМ20-200032 | 2 | 2 | 77 | |||
| 78 | Манометр | ТУ25-7310.0045.МТП-1М-1Мпа-4 | 1 | 1 | 78 | |||
| 79 | Перехідник | КО-530-01.03.11.000 | 1 | 1 | 79 | |||
| 80 | Патрубок | КО-530-01.03.10.000 | 1 | 1 | 80 | |||
| 81 | Рукав L=+/- | 10362.50х61-1,6У | 1 | 1 | 81 | |||
| 82 | Пружина | КО-529.33.00.001 | 1 | 1 | 82 | |||
| 84 | Патрубок крана | КО-530-01.03.07.000 | 1 | 1 | 84 | |||
| 85 | Патрубок крана | КО-530-01.03.09.00 | 1 | 1 | 85 | |||
| 86 | Болт | 7798.М10-6gх20.56.019 | 16 | 16 | 86 | |||
| 87 | Патрубок крана | КО-530-01.03.08.000 | 1 | 1 | 87 | |||
| 88 | Кран чотириходовий | КО-530-01.03.06.000 | 1 | 1 | 88 | |||
| 89 | Прокладка | КО-529.20.00.002 | 4 | 4 | 89 | |||
| 90 | Рукав L=+/- | 10362.50х61,3-1,6У | 1 | 1 | 90 | |||
| 91 | Пружина | КО-529.33.00.001-04 | 1 | 1 | 91 | |||
| 93 | Пружина | КО-529.33.00.001-01 | 1 | 1 | 93 | |||
| 95 | Патрубок | КО-530-01.03.03.000 | 1 | 1 | 95 | |||
| 96 | Патрубок | КО-530-01.03.04.000 | 1 | 1 | 96 | |||
| 97 | Прокладка | КО-530-01.03.00.014 | 1 | 1 | 97 | |||
| 98 | Штуцер | КО-530-01.03.00.005 | 1 | 1 | 98 | |||
| 99 | Контргайка | 8968.25-Ц | 1 | 1 | 99 | |||
| 100 | Кран муфтовий | ТУ26-07-1396.Dу25 | 1 | 1 | 100 | |||
| 101 | Згін | КО-530-01.03.00.012 | 1 | 1 | 101 | |||
| 104 | Трубопровід | КО-530-01.03.25.000 | 1 | 1 | 104 | |||
| 105 | Бак лівий | КО-530-01.03.01.000 | 1 | 1 | 105 |
