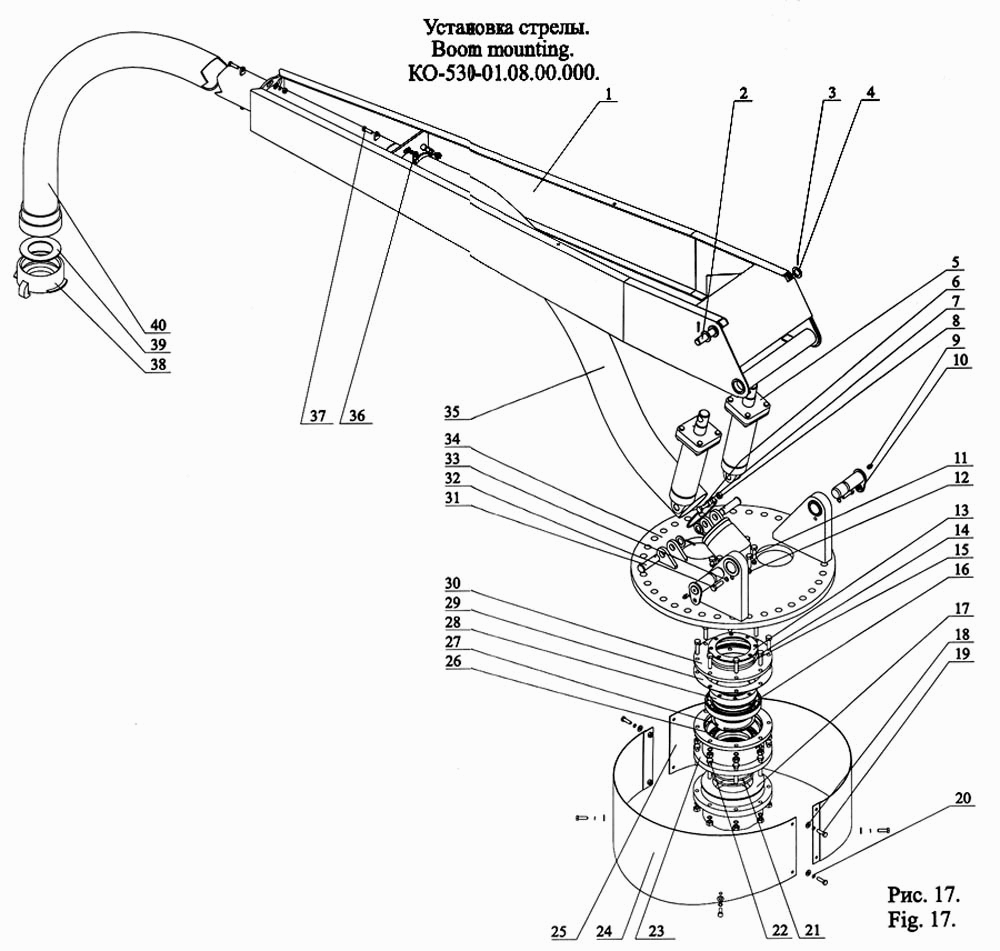

Встановлення стріли КО- - -
100%
Назва деталі
Стріла.
Заводський номер
КО-530-01.08.03.000
Кількість на модель
1
№
1
Назва деталі
Ось
Заводський номер
КО-530-01.08.00.005
Кількість на модель
1
№
2
Назва деталі
Шплінт
Заводський номер
397.4х36.019
Кількість на модель
4
№
3
Назва деталі
Шайба
Заводський номер
11371.С.20.02.016
Кількість на модель
4
№
4
Назва деталі
Гідроциліндр
Заводський номер
КО-530-01.08.06.000
Кількість на модель
2
№
5
Назва деталі
Хомут
Заводський номер
КО-530-01.08.08.000
Кількість на модель
2
№
6
Назва деталі
Болт
Заводський номер
7798.М10-6gх35.56.019
Кількість на модель
2
№
7
Назва деталі
Горіх
Заводський номер
5915.М10-6Н.6.019
Кількість на модель
18
№
8
Назва деталі
Маслянка
Заводський номер
19853.1,3Ц6
Кількість на модель
3
№
9
Назва деталі
Палец
Заводський номер
КО-530-01.08.07.000
Кількість на модель
2
№
10
Назва деталі
Болт
Заводський номер
7798.М10-6gх30.56.019
Кількість на модель
8
№
11
Назва деталі
Шайба
Заводський номер
6402.10.65Г.019
Кількість на модель
24
№
12
Назва деталі
Прокладка
Заводський номер
КО-530-01.08.00.004
Кількість на модель
1
№
13
Назва деталі
Болт
Заводський номер
7798.М10-6gх40.56.019
Кількість на модель
8
№
14
Назва деталі
КІЛЬЦО
Заводський номер
9833.140-150-58-2-2
Кількість на модель
1
№
15
Назва деталі
Підшипник
Заводський номер
8338.1000924
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
КО-530-01.08.00.003
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
11371.С.8.02.019
Кількість на модель
8
№
18
Назва деталі
Болт
Заводський номер
7798.М8-6gх16.56.019
Кількість на модель
8
№
19
Назва деталі
Шайба
Заводський номер
6402.8.65Г.019
Кількість на модель
12
№
20
Назва деталі
КІЛЬЦО
Заводський номер
9833.110-115-30-2-4
Кількість на модель
2
№
21
Назва деталі
Болт
Заводський номер
7798.М10-6gх60.56.019
Кількість на модель
8
№
22
Назва деталі
Корпус опори
Заводський номер
КО-530-01.08.01.100
Кількість на модель
1
№
23
Назва деталі
Кожух
Заводський номер
КО-530-01.08.09.000
Кількість на модель
1
№
24
Назва деталі
Кожух
Заводський номер
КО-530-01.08.09.000-01
Кількість на модель
1
№
25
Назва деталі
Підшипник
Заводський номер
8338.1000922
Кількість на модель
1
№
26
Назва деталі
Кільце стопорне
Заводський номер
КО-530-01.08.01.003
Кількість на модель
1
№
27
Назва деталі
Вісь опори
Заводський номер
КО-530-01.08.01.001
Кількість на модель
1
№
28
Назва деталі
Прокладка
Заводський номер
КО-530-01.08.01.004
Кількість на модель
1
№
29
Назва деталі
Кришка
Заводський номер
КО-530-01.08.01.002
Кількість на модель
1
№
30
Назва деталі
Ось
Заводський номер
9650.6-20h12х70.35.Ц24хр
Кількість на модель
2
№
31
Назва деталі
Болт
Заводський номер
7798.М12-6gх30.56.019
Кількість на модель
2
№
32
Назва деталі
Шайба
Заводський номер
6402.12.65Г.019
Кількість на модель
2
№
33
Назва деталі
Диск стріли
Заводський номер
КО-530-01.08.02.000
Кількість на модель
1
№
34
Назва деталі
Рукав доопрацьований
Заводський номер
КО-530-01.08.00.006
Кількість на модель
1
№
35
Назва деталі
Горіх
Заводський номер
5915.М8-6Н.6.019
Кількість на модель
4
№
36
Назва деталі
Болт
Заводський номер
7798.М8-6gх30.56.019
Кількість на модель
4
№
37
Назва деталі
Головка всмоктувальна
Заводський номер
28352.ГМВ-100
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
ПМ130Б-110-001-01
Кількість на модель
1
№
39
Назва деталі
Труба приймальна
Заводський номер
КО-530-01.08.04.000
Кількість на модель
1
№
40
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Стріла. | КО-530-01.08.03.000 | 1 | 1 | 1 | |||
| 2 | Ось | КО-530-01.08.00.005 | 1 | 1 | 2 | |||
| 3 | Шплінт | 397.4х36.019 | 4 | 4 | 3 | |||
| 4 | Шайба | 11371.С.20.02.016 | 4 | 4 | 4 | |||
| 5 | Гідроциліндр | КО-530-01.08.06.000 | 2 | 2 | 5 | |||
| 6 | Хомут | КО-530-01.08.08.000 | 2 | 2 | 6 | |||
| 7 | Болт | 7798.М10-6gх35.56.019 | 2 | 2 | 7 | |||
| 8 | Горіх | 5915.М10-6Н.6.019 | 18 | 18 | 8 | |||
| 9 | Маслянка | 19853.1,3Ц6 | 3 | 3 | 9 | |||
| 10 | Палец | КО-530-01.08.07.000 | 2 | 2 | 10 | |||
| 11 | Болт | 7798.М10-6gх30.56.019 | 8 | 8 | 11 | |||
| 12 | Шайба | 6402.10.65Г.019 | 24 | 24 | 12 | |||
| 13 | Прокладка | КО-530-01.08.00.004 | 1 | 1 | 13 | |||
| 14 | Болт | 7798.М10-6gх40.56.019 | 8 | 8 | 14 | |||
| 15 | КІЛЬЦО | 9833.140-150-58-2-2 | 1 | 1 | 15 | |||
| 16 | Підшипник | 8338.1000924 | 1 | 1 | 16 | |||
| 17 | Прокладка | КО-530-01.08.00.003 | 1 | 1 | 17 | |||
| 18 | Шайба | 11371.С.8.02.019 | 8 | 8 | 18 | |||
| 19 | Болт | 7798.М8-6gх16.56.019 | 8 | 8 | 19 | |||
| 20 | Шайба | 6402.8.65Г.019 | 12 | 12 | 20 | |||
| 21 | КІЛЬЦО | 9833.110-115-30-2-4 | 2 | 2 | 21 | |||
| 22 | Болт | 7798.М10-6gх60.56.019 | 8 | 8 | 22 | |||
| 23 | Корпус опори | КО-530-01.08.01.100 | 1 | 1 | 23 | |||
| 24 | Кожух | КО-530-01.08.09.000 | 1 | 1 | 24 | |||
| 25 | Кожух | КО-530-01.08.09.000-01 | 1 | 1 | 25 | |||
| 26 | Підшипник | 8338.1000922 | 1 | 1 | 26 | |||
| 27 | Кільце стопорне | КО-530-01.08.01.003 | 1 | 1 | 27 | |||
| 28 | Вісь опори | КО-530-01.08.01.001 | 1 | 1 | 28 | |||
| 29 | Прокладка | КО-530-01.08.01.004 | 1 | 1 | 29 | |||
| 30 | Кришка | КО-530-01.08.01.002 | 1 | 1 | 30 | |||
| 31 | Ось | 9650.6-20h12х70.35.Ц24хр | 2 | 2 | 31 | |||
| 32 | Болт | 7798.М12-6gх30.56.019 | 2 | 2 | 32 | |||
| 33 | Шайба | 6402.12.65Г.019 | 2 | 2 | 33 | |||
| 34 | Диск стріли | КО-530-01.08.02.000 | 1 | 1 | 34 | |||
| 35 | Рукав доопрацьований | КО-530-01.08.00.006 | 1 | 1 | 35 | |||
| 36 | Горіх | 5915.М8-6Н.6.019 | 4 | 4 | 36 | |||
| 37 | Болт | 7798.М8-6gх30.56.019 | 4 | 4 | 37 | |||
| 38 | Головка всмоктувальна | 28352.ГМВ-100 | 1 | 1 | 38 | |||
| 39 | Прокладка | ПМ130Б-110-001-01 | 1 | 1 | 39 | |||
| 40 | Труба приймальна | КО-530-01.08.04.000 | 1 | 1 | 40 |
