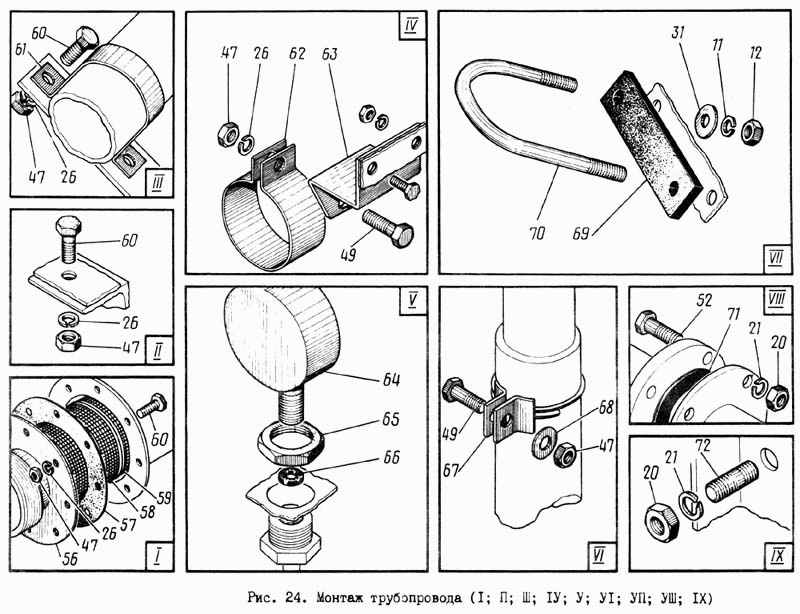

Монтаж трубопровода
100%
Назва деталі
Контргайка
Заводський номер
ПМ130Б-200.019
Кількість на модель
8
№
1
Назва деталі
Труба передня
Заводський номер
КО-713.32.03.000
Кількість на модель
1
№
2
Назва деталі
Прокладка
Заводський номер
ПМ130Б-110.001
Кількість на модель
1
№
3
Назва деталі
Головка всмоктувальна
Заводський номер
ГМВ-100-12964
Кількість на модель
1
№
4
Назва деталі
Штекерна головка
Заводський номер
ГЗВ-100.12964
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
ПМ130Б-200.009
Кількість на модель
1
№
6
Назва деталі
гвинт
Заводський номер
М16х55-7798
Кількість на модель
6
№
7
Назва деталі
Трубопровід
Заводський номер
КО-713.32.05.000
Кількість на модель
1
№
8
Назва деталі
Кронштейн насоса
Заводський номер
КО-713.32.01.000
Кількість на модель
1
№
9
Назва деталі
Болт
Заводський номер
М12х35-7798
Кількість на модель
6
№
10
Назва деталі
Диск
Заводський номер
12.65Г-6402
Кількість на модель
16
№
11
Назва деталі
Гайка
Заводський номер
М12-5915
Кількість на модель
16
№
12
Назва деталі
Вентиль __NT__0__
Заводський номер
1-50-13722
Кількість на модель
5
№
13
Назва деталі
Штекерна головка
Заводський номер
ГЗ-50-2217
Кількість на модель
3
№
14
Назва деталі
Головка шпильки
Заводський номер
ГЦ-50-2217
Кількість на модель
3
№
15
Назва деталі
Куточок
Заводський номер
КО-713.32.00.001
Кількість на модель
1
№
16
Назва деталі
Хомут
Заводський номер
КО-002.12.08.000-01
Кількість на модель
4
№
17
Назва деталі
Рукав L=__NT__0__мм
Заводський номер
В-2-65-10-5398
Кількість на модель
1
№
18
Назва деталі
Кронштейн
Заводський номер
КО-713.32.11.000
Кількість на модель
1
№
19
Назва деталі
Гайка
Заводський номер
М16-5915
Кількість на модель
18
№
20
Назва деталі
Диск
Заводський номер
16.65Г-6402
Кількість на модель
18
№
21
Назва деталі
Кронштейн насоса
Заводський номер
КО-713.32.02.000
Кількість на модель
1
№
22
Назва деталі
Болт
Заводський номер
М16х40-7798
Кількість на модель
2
№
23
Назва деталі
Насос із редуктором
Заводський номер
КО-713.32.16.000
Кількість на модель
1
№
24
Назва деталі
Болт
Заводський номер
АКПМЗ-020.201
Кількість на модель
8
№
25
Назва деталі
Диск
Заводський номер
10.65Г-6402
Кількість на модель
14
№
26
Назва деталі
Гайка спеціальна
Заводський номер
РК12-000003
Кількість на модель
8
№
27
Назва деталі
Встановлення карданного вала
Заводський номер
ПМ130-810.000-02
Кількість на модель
1
№
28
Назва деталі
Драбина
Заводський номер
ПМ130Б-200.015
Кількість на модель
5
№
29
Назва деталі
Прокладка
Заводський номер
ПМ130В-200.004
Кількість на модель
5
№
30
Назва деталі
Диск
Заводський номер
12-11371
Кількість на модель
18
№
31
Назва деталі
Кронштейн
Заводський номер
КО-713.32.10.000
Кількість на модель
1
№
32
Назва деталі
Корок
Заводський номер
ПМ130Б-900.013
Кількість на модель
1
№
33
Назва деталі
Сопло бічне
Заводський номер
КО-713.32.14.000
Кількість на модель
1
№
34
Назва деталі
Кронштейн
Заводський номер
КО-713.32.00.013
Кількість на модель
1
№
35
Назва деталі
Рукав L=__NT__0__мм
Заводський номер
В(II)-10-75-94-18698
Кількість на модель
1
№
36
Назва деталі
Патрубок
Заводський номер
КО-713.32.00.006
Кількість на модель
1
№
37
Назва деталі
Контргайка
Заводський номер
ПМ130-200.010А
Кількість на модель
2
№
38
Назва деталі
Вентиль __NT__0__
Заводський номер
1-65-18722
Кількість на модель
1
№
39
Назва деталі
Кронштейн
Заводський номер
КО-713.32.09.000
Кількість на модель
1
№
40
Назва деталі
Труба бічна
Заводський номер
КО-713.32.07.000
Кількість на модель
1
№
41
Назва деталі
Патрубок
Заводський номер
ПМ20-200.008А
Кількість на модель
1
№
42
Назва деталі
Хомут
Заводський номер
КО-002.12.08.000-04
Кількість на модель
2
№
43
Назва деталі
Труба для огорожі
Заводський номер
КО-713.32.13.000
Кількість на модель
1
№
44
Назва деталі
Хомут
Заводський номер
КО-002.12.08.000-03
Кількість на модель
2
№
45
Назва деталі
Кронштейн
Заводський номер
КО-713.32.00.008
Кількість на модель
1
№
46
Назва деталі
Гайка
Заводський номер
М10-5915
Кількість на модель
22
№
47
Назва деталі
Хомут
Заводський номер
КО-705Б.ПМ15.11.001
Кількість на модель
1
№
48
Назва деталі
гвинт
Заводський номер
М10х40-7798
Кількість на модель
10
№
49
Назва деталі
Трубопровід
Заводський номер
КО-713.32.08.000
Кількість на модель
1
№
50
Назва деталі
Рукав L=__NT__0__мм
Заводський номер
В-2-100-5-5398
Кількість на модель
1
№
51
Назва деталі
Болт
Заводський номер
М16х60-7798
Кількість на модель
6
№
52
Назва деталі
Прокладка
Заводський номер
КО-002.12.00.002
Кількість на модель
1
№
53
Назва деталі
Куточок
Заводський номер
КО-713.32.00.002
Кількість на модель
1
№
54
Назва деталі
Сопло
Заводський номер
КО-713.32.04.000
Кількість на модель
2
№
55
Назва деталі
Каркас фільтра
Заводський номер
КО-713.32.12.100
Кількість на модель
1
№
56
Назва деталі
Прокладка
Заводський номер
КО-002.12.00.003
Кількість на модель
1
№
57
Назва деталі
Сітка
Заводський номер
КО-002.12.04.001
Кількість на модель
1
№
58
Назва деталі
Дріт L=мм
Заводський номер
1,6-0-1Ц-3282
Кількість на модель
3
№
59
Назва деталі
гвинт
Заводський номер
М10х30-7798
Кількість на модель
11
№
60
Назва деталі
Хомут
Заводський номер
КО-713.32.00.003
Кількість на модель
1
№
61
Назва деталі
Хомут
Заводський номер
КО-713.32.00.004
Кількість на модель
1
№
62
Назва деталі
Кронштейн
Заводський номер
КО-713.32.00.005
Кількість на модель
1
№
63
Назва деталі
Манометр
Заводський номер
МТ-1-60-16х4-8625
Кількість на модель
1
№
64
Назва деталі
Горіх
Заводський номер
М18х1,5-5916
Кількість на модель
1
№
65
Назва деталі
Прокладка
Заводський номер
ПМ20-200.032
Кількість на модель
2
№
66
Назва деталі
Хомут
Заводський номер
КО-002.12.08.000-02
Кількість на модель
2
№
67
Назва деталі
Диск
Заводський номер
10-11371
Кількість на модель
16
№
68
Назва деталі
Прокладка
Заводський номер
КО-713.32.00.009
Кількість на модель
1
№
69
Назва деталі
Драбина
Заводський номер
КО-713.32.00.007
Кількість на модель
1
№
70
Назва деталі
Прокладка
Заводський номер
ПМ20-200.011
Кількість на модель
1
№
71
Назва деталі
Шпилька
Заводський номер
М16х45-22034
Кількість на модель
4
№
72
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Контргайка | ПМ130Б-200.019 | 8 | 8 | 1 | |||
| 2 | Труба передня | КО-713.32.03.000 | 1 | 1 | 2 | |||
| 3 | Прокладка | ПМ130Б-110.001 | 1 | 1 | 3 | |||
| 4 | Головка всмоктувальна | ГМВ-100-12964 | 1 | 1 | 4 | |||
| 5 | Штекерна головка | ГЗВ-100.12964 | 1 | 1 | 5 | |||
| 6 | Прокладка | ПМ130Б-200.009 | 1 | 1 | 6 | |||
| 7 | гвинт | М16х55-7798 | 6 | 6 | 7 | |||
| 8 | Трубопровід | КО-713.32.05.000 | 1 | 1 | 8 | |||
| 9 | Кронштейн насоса | КО-713.32.01.000 | 1 | 1 | 9 | |||
| 10 | Болт | М12х35-7798 | 6 | 6 | 10 | |||
| 11 | Диск | 12.65Г-6402 | 16 | 16 | 11 | |||
| 12 | Гайка | М12-5915 | 16 | 16 | 12 | |||
| 13 | Вентиль __NT__0__ | 1-50-13722 | 5 | 5 | 13 | |||
| 14 | Штекерна головка | ГЗ-50-2217 | 3 | 3 | 14 | |||
| 15 | Головка шпильки | ГЦ-50-2217 | 3 | 3 | 15 | |||
| 16 | Куточок | КО-713.32.00.001 | 1 | 1 | 16 | |||
| 17 | Хомут | КО-002.12.08.000-01 | 4 | 4 | 17 | |||
| 18 | Рукав L=__NT__0__мм | В-2-65-10-5398 | 1 | 1 | 18 | |||
| 19 | Кронштейн | КО-713.32.11.000 | 1 | 1 | 19 | |||
| 20 | Гайка | М16-5915 | 18 | 18 | 20 | |||
| 21 | Диск | 16.65Г-6402 | 18 | 18 | 21 | |||
| 22 | Кронштейн насоса | КО-713.32.02.000 | 1 | 1 | 22 | |||
| 23 | Болт | М16х40-7798 | 2 | 2 | 23 | |||
| 24 | Насос із редуктором | КО-713.32.16.000 | 1 | 1 | 24 | |||
| 25 | Болт | АКПМЗ-020.201 | 8 | 8 | 25 | |||
| 26 | Диск | 10.65Г-6402 | 14 | 14 | 26 | |||
| 27 | Гайка спеціальна | РК12-000003 | 8 | 8 | 27 | |||
| 28 | Встановлення карданного вала | ПМ130-810.000-02 | 1 | 1 | 28 | |||
| 29 | Драбина | ПМ130Б-200.015 | 5 | 5 | 29 | |||
| 30 | Прокладка | ПМ130В-200.004 | 5 | 5 | 30 | |||
| 31 | Диск | 12-11371 | 18 | 18 | 31 | |||
| 32 | Кронштейн | КО-713.32.10.000 | 1 | 1 | 32 | |||
| 33 | Корок | ПМ130Б-900.013 | 1 | 1 | 33 | |||
| 34 | Сопло бічне | КО-713.32.14.000 | 1 | 1 | 34 | |||
| 35 | Кронштейн | КО-713.32.00.013 | 1 | 1 | 35 | |||
| 36 | Рукав L=__NT__0__мм | В(II)-10-75-94-18698 | 1 | 1 | 36 | |||
| 37 | Патрубок | КО-713.32.00.006 | 1 | 1 | 37 | |||
| 38 | Контргайка | ПМ130-200.010А | 2 | 2 | 38 | |||
| 39 | Вентиль __NT__0__ | 1-65-18722 | 1 | 1 | 39 | |||
| 40 | Кронштейн | КО-713.32.09.000 | 1 | 1 | 40 | |||
| 41 | Труба бічна | КО-713.32.07.000 | 1 | 1 | 41 | |||
| 42 | Патрубок | ПМ20-200.008А | 1 | 1 | 42 | |||
| 43 | Хомут | КО-002.12.08.000-04 | 2 | 2 | 43 | |||
| 44 | Труба для огорожі | КО-713.32.13.000 | 1 | 1 | 44 | |||
| 45 | Хомут | КО-002.12.08.000-03 | 2 | 2 | 45 | |||
| 46 | Кронштейн | КО-713.32.00.008 | 1 | 1 | 46 | |||
| 47 | Гайка | М10-5915 | 22 | 22 | 47 | |||
| 48 | Хомут | КО-705Б.ПМ15.11.001 | 1 | 1 | 48 | |||
| 49 | гвинт | М10х40-7798 | 10 | 10 | 49 | |||
| 50 | Трубопровід | КО-713.32.08.000 | 1 | 1 | 50 | |||
| 51 | Рукав L=__NT__0__мм | В-2-100-5-5398 | 1 | 1 | 51 | |||
| 52 | Болт | М16х60-7798 | 6 | 6 | 52 | |||
| 53 | Прокладка | КО-002.12.00.002 | 1 | 1 | 53 | |||
| 54 | Куточок | КО-713.32.00.002 | 1 | 1 | 54 | |||
| 55 | Сопло | КО-713.32.04.000 | 2 | 2 | 55 | |||
| 56 | Каркас фільтра | КО-713.32.12.100 | 1 | 1 | 56 | |||
| 57 | Прокладка | КО-002.12.00.003 | 1 | 1 | 57 | |||
| 58 | Сітка | КО-002.12.04.001 | 1 | 1 | 58 | |||
| 59 | Дріт L=мм | 1,6-0-1Ц-3282 | 3 | 3 | 59 | |||
| 60 | гвинт | М10х30-7798 | 11 | 11 | 60 | |||
| 61 | Хомут | КО-713.32.00.003 | 1 | 1 | 61 | |||
| 62 | Хомут | КО-713.32.00.004 | 1 | 1 | 62 | |||
| 63 | Кронштейн | КО-713.32.00.005 | 1 | 1 | 63 | |||
| 64 | Манометр | МТ-1-60-16х4-8625 | 1 | 1 | 64 | |||
| 65 | Горіх | М18х1,5-5916 | 1 | 1 | 65 | |||
| 66 | Прокладка | ПМ20-200.032 | 2 | 2 | 66 | |||
| 67 | Хомут | КО-002.12.08.000-02 | 2 | 2 | 67 | |||
| 68 | Диск | 10-11371 | 16 | 16 | 68 | |||
| 69 | Прокладка | КО-713.32.00.009 | 1 | 1 | 69 | |||
| 70 | Драбина | КО-713.32.00.007 | 1 | 1 | 70 | |||
| 71 | Прокладка | ПМ20-200.011 | 1 | 1 | 71 | |||
| 72 | Шпилька | М16х45-22034 | 4 | 4 | 72 |
