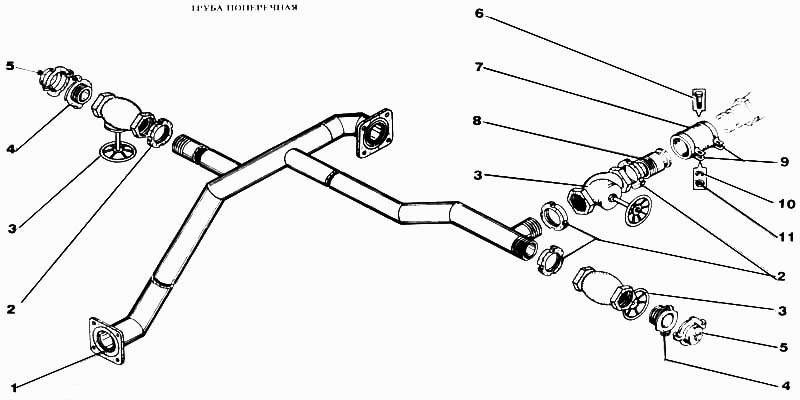

Труба поперечна
100%
Назва деталі
Труба
Заводський номер
КО-806.02.12.100
Кількість на модель
1
№
1
Назва деталі
Контргайка
Заводський номер
ПМ130Б-200019
Кількість на модель
4
№
2
Назва деталі
Клапан Ду мм т/ф чп
Заводський номер
Клапан Ду 50мм т/ф 15ч8п2
Кількість на модель
3
№
3
Назва деталі
Напірна головка
Заводський номер
28352.ГЦ-50У
Кількість на модель
2
№
4
Назва деталі
Напірний ковпачок
Заводський номер
28352.Г3-50
Кількість на модель
2
№
5
Назва деталі
Болт
Заводський номер
7798.М10-6gх35.56
Кількість на модель
2
№
6
Назва деталі
Рукав- (+- )мм
Заводський номер
18698.В(11)-10-63-79-У
Кількість на модель
1
№
7
Назва деталі
Патрубок
Заводський номер
КО-806.02.02.001
Кількість на модель
1
№
8
Назва деталі
Хомут
Заводський номер
КО-806.02.02.200
Кількість на модель
2
№
9
Назва деталі
Шайба
Заводський номер
6402.10.65Г
Кількість на модель
2
№
10
Назва деталі
Горіх
Заводський номер
5915.М10-6Н.6
Кількість на модель
2
№
11
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Труба | КО-806.02.12.100 | 1 | 1 | 1 | |||
| 2 | Контргайка | ПМ130Б-200019 | 4 | 4 | 2 | |||
| 3 | Клапан Ду мм т/ф чп | Клапан Ду 50мм т/ф 15ч8п2 | 3 | 3 | 3 | |||
| 4 | Напірна головка | 28352.ГЦ-50У | 2 | 2 | 4 | |||
| 5 | Напірний ковпачок | 28352.Г3-50 | 2 | 2 | 5 | |||
| 6 | Болт | 7798.М10-6gх35.56 | 2 | 2 | 6 | |||
| 7 | Рукав- (+- )мм | 18698.В(11)-10-63-79-У | 1 | 1 | 7 | |||
| 8 | Патрубок | КО-806.02.02.001 | 1 | 1 | 8 | |||
| 9 | Хомут | КО-806.02.02.200 | 2 | 2 | 9 | |||
| 10 | Шайба | 6402.10.65Г | 2 | 2 | 10 | |||
| 11 | Горіх | 5915.М10-6Н.6 | 2 | 2 | 11 |
