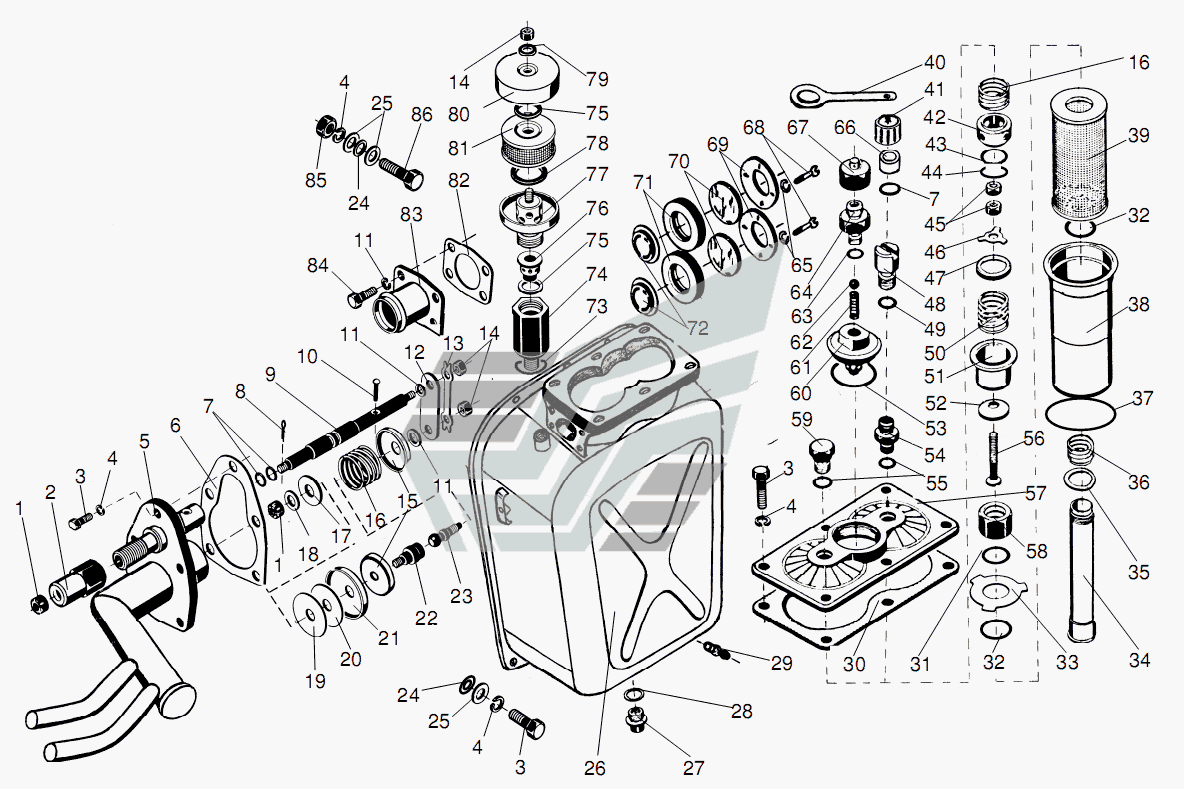

Гідробак
100%
Назва деталі
Сапун
Заводський номер
А.70.03.000
Кількість на модель
1
№
Назва деталі
Стрічковий ковпачок
Заводський номер
95-3852030Б
Кількість на модель
1
№
Назва деталі
Кришка з клапаном
Заводський номер
ТБМ-7414040
Кількість на модель
1
№
Назва деталі
Патрубок всмоктувальний із затвором
Заводський номер
ТБМ-7414050
Кількість на модель
1
№
Назва деталі
Фільтр зливний ФСВ-
Заводський номер
А.28.04.00.000
Кількість на модель
2
№
Назва деталі
Клапан
Заводський номер
8.20.000
Кількість на модель
2
№
Назва деталі
Рівнемір
Заводський номер
А.70.02.000
Кількість на модель
2
№
Назва деталі
Горіх
Заводський номер
М10.6Н.8
Кількість на модель
2
№
1
Назва деталі
Ручка.
Заводський номер
ТБМ-7414051
Кількість на модель
1
№
2
Назва деталі
Болт
Заводський номер
М12.6gх30.88.35
Кількість на модель
13
№
3
Назва деталі
Шайба
Заводський номер
12.65Г
Кількість на модель
16
№
4
Назва деталі
Патрубок всмоктувальний
Заводський номер
95-4615060
Кількість на модель
1
№
5
Назва деталі
Прокладка
Заводський номер
ТБМ-7414016
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
014-018-25-1-2
Кількість на модель
3
№
7
Назва деталі
Шплінт
Заводський номер
2,5х25
Кількість на модель
1
№
8
Назва деталі
Стрижень
Заводський номер
ТБМ-7414081
Кількість на модель
1
№
9
Назва деталі
Палец
Заводський номер
ТБМ-7414082
Кількість на модель
1
№
10
Назва деталі
Шайба
Заводський номер
10.65Г
Кількість на модель
6
№
11
Назва деталі
Тарілка
Заводський номер
ТБМ-7414083
Кількість на модель
1
№
12
Назва деталі
Контрольна шайба
Заводський номер
ТБМ-7414088
Кількість на модель
1
№
13
Назва деталі
Горіх
Заводський номер
М10.6Н.6
Кількість на модель
3
№
14
Назва деталі
Склянка
Заводський номер
ТБМ-7414084
Кількість на модель
2
№
15
Назва деталі
Пружина
Заводський номер
5.10.325-1
Кількість на модель
3
№
16
Назва деталі
Шайба
Заводський номер
14.01.08КП
Кількість на модель
1
№
17
Назва деталі
Шайба
Заводський номер
10.01.08КП
Кількість на модель
1
№
18
Назва деталі
Прокладка
Заводський номер
ТБМ-7414087
Кількість на модель
1
№
19
Назва деталі
Прокладка
Заводський номер
ТБМ-7414087-01
Кількість на модель
1
№
20
Назва деталі
Чашка
Заводський номер
55-0010012
Кількість на модель
1
№
21
Назва деталі
Обойма
Заводський номер
ТБМ-7414086
Кількість на модель
1
№
22
Назва деталі
Палец
Заводський номер
ТБМ-7414085
Кількість на модель
1
№
23
Назва деталі
Прокладка
Заводський номер
55-0000103Б
Кількість на модель
5
№
24
Назва деталі
Диск
Заводський номер
12.01.08КП
Кількість на модель
8
№
25
Назва деталі
Корпус бака
Заводський номер
ТБМ-7414020Б
Кількість на модель
1
№
26
Назва деталі
Пробка спускна магнітна магнітна
Заводський номер
55А-47-290
Кількість на модель
1
№
27
Назва деталі
Прокладка
Заводський номер
40М-47-261
Кількість на модель
1
№
28
Назва деталі
Штуцер
Заводський номер
55-26-027
Кількість на модель
1
№
29
Назва деталі
Прокладка
Заводський номер
ТБМ-7414014
Кількість на модель
1
№
30
Назва деталі
КІЛЬЦО
Заводський номер
040-045-30-1-2
Кількість на модель
2
№
31
Назва деталі
КІЛЬЦО
Заводський номер
040-048-46-1-2
Кількість на модель
4
№
32
Назва деталі
Обмежувач
Заводський номер
А28.04.00.005
Кількість на модель
2
№
33
Назва деталі
Труба
Заводський номер
А.28.04.00.004
Кількість на модель
2
№
34
Назва деталі
Шайба
Заводський номер
ТБМ-7414122
Кількість на модель
2
№
35
Назва деталі
Пружина
Заводський номер
151.37.619-1
Кількість на модель
2
№
36
Назва деталі
КІЛЬЦО
Заводський номер
114-120-36-1-2
Кількість на модель
2
№
37
Назва деталі
Корпус
Заводський номер
А.28.04.20.000
Кількість на модель
2
№
38
Назва деталі
Елемент фільтрувальний
Заводський номер
761-00-00-00
Кількість на модель
2
№
39
Назва деталі
Стрічка
Заводський номер
95-3852038
Кількість на модель
1
№
40
Назва деталі
Шапка
Заводський номер
95-3852032
Кількість на модель
1
№
41
Назва деталі
Пружинна опора
Заводський номер
ТБМ-7414112
Кількість на модель
2
№
42
Назва деталі
Прокладка
Заводський номер
ТБМ-7414126
Кількість на модель
2
№
43
Назва деталі
Кільце запірне
Заводський номер
ТБМ-7414124
Кількість на модель
2
№
44
Назва деталі
Горіх
Заводський номер
М6.6Н.6
Кількість на модель
4
№
45
Назва деталі
Хрестовина
Заводський номер
8.20.005
Кількість на модель
2
№
46
Назва деталі
КІЛЬЦО
Заводський номер
8.20.007
Кількість на модель
2
№
47
Назва деталі
Клапан
Заводський номер
95-3852020
Кількість на модель
1
№
48
Назва деталі
КІЛЬЦО
Заводський номер
008-012-25-1-2
Кількість на модель
1
№
49
Назва деталі
Пружина
Заводський номер
8.20.002
Кількість на модель
2
№
50
Назва деталі
Чашка
Заводський номер
8.20.001
Кількість на модель
2
№
51
Назва деталі
Клапан
Заводський номер
8.20.004
Кількість на модель
2
№
52
Назва деталі
КІЛЬЦО
Заводський номер
072-080-46-2-2
Кількість на модель
1
№
53
Назва деталі
Штуцер
Заводський номер
95-3852006
Кількість на модель
1
№
54
Назва деталі
КІЛЬЦО
Заводський номер
022-027-30-1-2
Кількість на модель
2
№
55
Назва деталі
Гвинт
Заводський номер
В1М6.6gх40
Кількість на модель
2
№
56
Назва деталі
Кришка фільтра
Заводський номер
ТБМ-7414102А
Кількість на модель
1
№
57
Назва деталі
Втулка
Заводський номер
А28.04.00.006
Кількість на модель
2
№
58
Назва деталі
Корок
Заводський номер
ТБМ-7414106
Кількість на модель
1
№
59
Назва деталі
Кришка
Заводський номер
ТБМ-7414041
Кількість на модель
1
№
60
Назва деталі
Пружина редукційного клапана
Заводський номер
77.63.127
Кількість на модель
1
№
61
Назва деталі
М'яч
Заводський номер
15,000-200
Кількість на модель
1
№
62
Назва деталі
КІЛЬЦО
Заводський номер
0,18-022-25-1-2
Кількість на модель
1
№
63
Назва деталі
Штуцер ввертний
Заводський номер
Н.036.04.005
Кількість на модель
1
№
64
Назва деталі
Шайба
Заводський номер
6.65Г
Кількість на модель
8
№
65
Назва деталі
Корок
Заводський номер
95-3852039
Кількість на модель
1
№
66
Назва деталі
Заглушка
Заводський номер
Н.036.12.040
Кількість на модель
1
№
67
Назва деталі
Гвинт
Заводський номер
ВМ6.6gх12.88.35
Кількість на модель
8
№
68
Назва деталі
Кришка рівнеміра
Заводський номер
ТБМ-7414114
Кількість на модель
2
№
69
Назва деталі
Скло
Заводський номер
А.70.02.001
Кількість на модель
2
№
70
Назва деталі
Манжета
Заводський номер
А.70.02.003
Кількість на модель
2
№
71
Назва деталі
Відбивач
Заводський номер
А.70.02.002
Кількість на модель
2
№
72
Назва деталі
Шайба
Заводський номер
Н.036.28.004
Кількість на модель
1
№
73
Назва деталі
Штуцер
Заводський номер
ТБМ-7414018
Кількість на модель
1
№
74
Назва деталі
Прокладка
Заводський номер
А.70.03.001-01
Кількість на модель
2
№
75
Назва деталі
Блок клапанів
Заводський номер
А.70.06.000
Кількість на модель
1
№
76
Назва деталі
Корпус
Заводський номер
А.70.03.010
Кількість на модель
1
№
77
Назва деталі
Прокладка
Заводський номер
А.70.03.001
Кількість на модель
1
№
78
Назва деталі
Прокладка
Заводський номер
А.70.03.001-02
Кількість на модель
1
№
79
Назва деталі
Кришка верхня
Заводський номер
А.70.03.002
Кількість на модель
1
№
80
Назва деталі
Елемент фільтрувальний
Заводський номер
ТБМ-7414150
Кількість на модель
1
№
81
Назва деталі
Патрубок зливний
Заводський номер
ТБМ-7414180
Кількість на модель
1
№
83
Назва деталі
Болт
Заводський номер
М10.6gх20.88.35
Кількість на модель
4
№
84
Назва деталі
Горіх
Заводський номер
М12.6Н6
Кількість на модель
3
№
85
Назва деталі
Болт
Заводський номер
М12.6gх35.88.35
Кількість на модель
3
№
86
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Сапун | А.70.03.000 | 1 | 1 | |||||
| Стрічковий ковпачок | 95-3852030Б | 1 | 1 | |||||
| Кришка з клапаном | ТБМ-7414040 | 1 | 1 | |||||
| Патрубок всмоктувальний із затвором | ТБМ-7414050 | 1 | 1 | |||||
| Фільтр зливний ФСВ- | А.28.04.00.000 | 2 | 2 | |||||
| Клапан | 8.20.000 | 2 | 2 | |||||
| Рівнемір | А.70.02.000 | 2 | 2 | |||||
| 1 | Горіх | М10.6Н.8 | 2 | 2 | 1 | |||
| 2 | Ручка. | ТБМ-7414051 | 1 | 1 | 2 | |||
| 3 | Болт | М12.6gх30.88.35 | 13 | 13 | 3 | |||
| 4 | Шайба | 12.65Г | 16 | 16 | 4 | |||
| 5 | Патрубок всмоктувальний | 95-4615060 | 1 | 1 | 5 | |||
| 6 | Прокладка | ТБМ-7414016 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | 014-018-25-1-2 | 3 | 3 | 7 | |||
| 8 | Шплінт | 2,5х25 | 1 | 1 | 8 | |||
| 9 | Стрижень | ТБМ-7414081 | 1 | 1 | 9 | |||
| 10 | Палец | ТБМ-7414082 | 1 | 1 | 10 | |||
| 11 | Шайба | 10.65Г | 6 | 6 | 11 | |||
| 12 | Тарілка | ТБМ-7414083 | 1 | 1 | 12 | |||
| 13 | Контрольна шайба | ТБМ-7414088 | 1 | 1 | 13 | |||
| 14 | Горіх | М10.6Н.6 | 3 | 3 | 14 | |||
| 15 | Склянка | ТБМ-7414084 | 2 | 2 | 15 | |||
| 16 | Пружина | 5.10.325-1 | 3 | 3 | 16 | |||
| 17 | Шайба | 14.01.08КП | 1 | 1 | 17 | |||
| 18 | Шайба | 10.01.08КП | 1 | 1 | 18 | |||
| 19 | Прокладка | ТБМ-7414087 | 1 | 1 | 19 | |||
| 20 | Прокладка | ТБМ-7414087-01 | 1 | 1 | 20 | |||
| 21 | Чашка | 55-0010012 | 1 | 1 | 21 | |||
| 22 | Обойма | ТБМ-7414086 | 1 | 1 | 22 | |||
| 23 | Палец | ТБМ-7414085 | 1 | 1 | 23 | |||
| 24 | Прокладка | 55-0000103Б | 5 | 5 | 24 | |||
| 25 | Диск | 12.01.08КП | 8 | 8 | 25 | |||
| 26 | Корпус бака | ТБМ-7414020Б | 1 | 1 | 26 | |||
| 27 | Пробка спускна магнітна магнітна | 55А-47-290 | 1 | 1 | 27 | |||
| 28 | Прокладка | 40М-47-261 | 1 | 1 | 28 | |||
| 29 | Штуцер | 55-26-027 | 1 | 1 | 29 | |||
| 30 | Прокладка | ТБМ-7414014 | 1 | 1 | 30 | |||
| 31 | КІЛЬЦО | 040-045-30-1-2 | 2 | 2 | 31 | |||
| 32 | КІЛЬЦО | 040-048-46-1-2 | 4 | 4 | 32 | |||
| 33 | Обмежувач | А28.04.00.005 | 2 | 2 | 33 | |||
| 34 | Труба | А.28.04.00.004 | 2 | 2 | 34 | |||
| 35 | Шайба | ТБМ-7414122 | 2 | 2 | 35 | |||
| 36 | Пружина | 151.37.619-1 | 2 | 2 | 36 | |||
| 37 | КІЛЬЦО | 114-120-36-1-2 | 2 | 2 | 37 | |||
| 38 | Корпус | А.28.04.20.000 | 2 | 2 | 38 | |||
| 39 | Елемент фільтрувальний | 761-00-00-00 | 2 | 2 | 39 | |||
| 40 | Стрічка | 95-3852038 | 1 | 1 | 40 | |||
| 41 | Шапка | 95-3852032 | 1 | 1 | 41 | |||
| 42 | Пружинна опора | ТБМ-7414112 | 2 | 2 | 42 | |||
| 43 | Прокладка | ТБМ-7414126 | 2 | 2 | 43 | |||
| 44 | Кільце запірне | ТБМ-7414124 | 2 | 2 | 44 | |||
| 45 | Горіх | М6.6Н.6 | 4 | 4 | 45 | |||
| 46 | Хрестовина | 8.20.005 | 2 | 2 | 46 | |||
| 47 | КІЛЬЦО | 8.20.007 | 2 | 2 | 47 | |||
| 48 | Клапан | 95-3852020 | 1 | 1 | 48 | |||
| 49 | КІЛЬЦО | 008-012-25-1-2 | 1 | 1 | 49 | |||
| 50 | Пружина | 8.20.002 | 2 | 2 | 50 | |||
| 51 | Чашка | 8.20.001 | 2 | 2 | 51 | |||
| 52 | Клапан | 8.20.004 | 2 | 2 | 52 | |||
| 53 | КІЛЬЦО | 072-080-46-2-2 | 1 | 1 | 53 | |||
| 54 | Штуцер | 95-3852006 | 1 | 1 | 54 | |||
| 55 | КІЛЬЦО | 022-027-30-1-2 | 2 | 2 | 55 | |||
| 56 | Гвинт | В1М6.6gх40 | 2 | 2 | 56 | |||
| 57 | Кришка фільтра | ТБМ-7414102А | 1 | 1 | 57 | |||
| 58 | Втулка | А28.04.00.006 | 2 | 2 | 58 | |||
| 59 | Корок | ТБМ-7414106 | 1 | 1 | 59 | |||
| 60 | Кришка | ТБМ-7414041 | 1 | 1 | 60 | |||
| 61 | Пружина редукційного клапана | 77.63.127 | 1 | 1 | 61 | |||
| 62 | М'яч | 15,000-200 | 1 | 1 | 62 | |||
| 63 | КІЛЬЦО | 0,18-022-25-1-2 | 1 | 1 | 63 | |||
| 64 | Штуцер ввертний | Н.036.04.005 | 1 | 1 | 64 | |||
| 65 | Шайба | 6.65Г | 8 | 8 | 65 | |||
| 66 | Корок | 95-3852039 | 1 | 1 | 66 | |||
| 67 | Заглушка | Н.036.12.040 | 1 | 1 | 67 | |||
| 68 | Гвинт | ВМ6.6gх12.88.35 | 8 | 8 | 68 | |||
| 69 | Кришка рівнеміра | ТБМ-7414114 | 2 | 2 | 69 | |||
| 70 | Скло | А.70.02.001 | 2 | 2 | 70 | |||
| 71 | Манжета | А.70.02.003 | 2 | 2 | 71 | |||
| 72 | Відбивач | А.70.02.002 | 2 | 2 | 72 | |||
| 73 | Шайба | Н.036.28.004 | 1 | 1 | 73 | |||
| 74 | Штуцер | ТБМ-7414018 | 1 | 1 | 74 | |||
| 75 | Прокладка | А.70.03.001-01 | 2 | 2 | 75 | |||
| 76 | Блок клапанів | А.70.06.000 | 1 | 1 | 76 | |||
| 77 | Корпус | А.70.03.010 | 1 | 1 | 77 | |||
| 78 | Прокладка | А.70.03.001 | 1 | 1 | 78 | |||
| 79 | Прокладка | А.70.03.001-02 | 1 | 1 | 79 | |||
| 80 | Кришка верхня | А.70.03.002 | 1 | 1 | 80 | |||
| 81 | Елемент фільтрувальний | ТБМ-7414150 | 1 | 1 | 81 | |||
| 83 | Патрубок зливний | ТБМ-7414180 | 1 | 1 | 83 | |||
| 84 | Болт | М10.6gх20.88.35 | 4 | 4 | 84 | |||
| 85 | Горіх | М12.6Н6 | 3 | 3 | 85 | |||
| 86 | Болт | М12.6gх35.88.35 | 3 | 3 | 86 |
