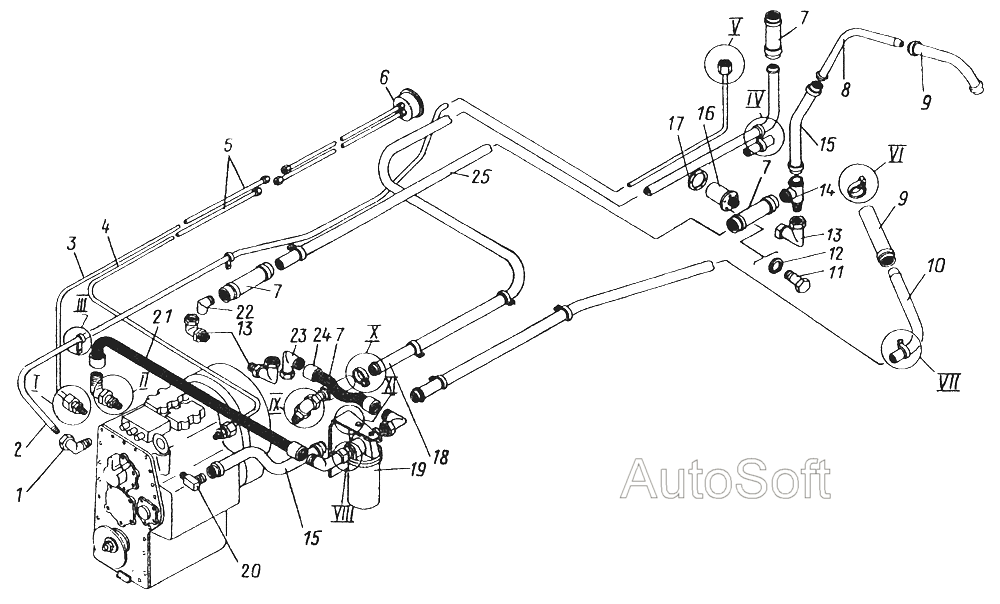

ТО- . Гідросистема ГМК
100%
Назва деталі
Гідросистема ГМК
Заводський номер
ТО-30.45.00.000
Кількість на модель
№
Назва деталі
З'єднання
Заводський номер
УВ1-12.9112
Кількість на модель
1
№
1
Назва деталі
Труба
Заводський номер
ТО-30.45.00.013
Кількість на модель
1
№
2
Назва деталі
Трубопровід
Заводський номер
ТО-6А.43.00.310
Кількість на модель
1
№
3
Назва деталі
Трубопровід
Заводський номер
ТО-6А.43.00.270
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
ТО-6А.43.00.100
Кількість на модель
2
№
5
Назва деталі
Манометр
Заводський номер
11.3830.1701
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
25x35,5-16.10362
Кількість на модель
4
№
7
Назва деталі
Трубопровід
Заводський номер
ТО-30.45.00.080
Кількість на модель
1
№
8
Назва деталі
Рукав
Заводський номер
14x22,5-16.10362
Кількість на модель
2
№
9
Назва деталі
Трубопровід
Заводський номер
ТО-30.45.00.070
Кількість на модель
1
№
10
Назва деталі
Болт
Заводський номер
М10x20.7796
Кількість на модель
6
№
11
Назва деталі
Шайба
Заводський номер
10.6402
Кількість на модель
6
№
12
Назва деталі
З'єднання
Заводський номер
2-28-M33x2.24.076
Кількість на модель
4
№
13
Назва деталі
Перехідник
Заводський номер
ТО-30.45.00.020
Кількість на модель
1
№
14
Назва деталі
Фільтр
Заводський номер
ТО-30.45.01.000
Кількість на модель
1
№
16
Назва деталі
Прокладка
Заводський номер
ТО-30.4500 002
Кількість на модель
1
№
17
Назва деталі
Труба
Заводський номер
ТО-30.45.00.092
Кількість на модель
1
№
18
Назва деталі
Фільтр
Заводський номер
1.1.32-25/16
Кількість на модель
1
№
19
Назва деталі
Корпус термометра
Заводський номер
У20104Б-44.02.050-А
Кількість на модель
1
№
20
Назва деталі
Рукав
Заводський номер
ТО-30.45.00.040-01
Кількість на модель
1
№
21
Назва деталі
Трубопровід
Заводський номер
ТО-30.45.00.030
Кількість на модель
1
№
22
Назва деталі
Ніпель
Заводський номер
ТО-30.45.00.050
Кількість на модель
3
№
23
Назва деталі
Рукав
Заводський номер
ТО-30.45.00.040
Кількість на модель
1
№
24
Назва деталі
Труба
Заводський номер
ТО-30.45.00.031
Кількість на модель
1
№
25
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідросистема ГМК | ТО-30.45.00.000 | |||||||
| 1 | З'єднання | УВ1-12.9112 | 1 | 1 | 1 | |||
| 2 | Труба | ТО-30.45.00.013 | 1 | 1 | 2 | |||
| 3 | Трубопровід | ТО-6А.43.00.310 | 1 | 1 | 3 | |||
| 4 | Трубопровід | ТО-6А.43.00.270 | 1 | 1 | 4 | |||
| 5 | Трубопровід | ТО-6А.43.00.100 | 2 | 2 | 5 | |||
| 6 | Манометр | 11.3830.1701 | 1 | 1 | 6 | |||
| 7 | Рукав | 25x35,5-16.10362 | 4 | 4 | 7 | |||
| 8 | Трубопровід | ТО-30.45.00.080 | 1 | 1 | 8 | |||
| 9 | Рукав | 14x22,5-16.10362 | 2 | 2 | 9 | |||
| 10 | Трубопровід | ТО-30.45.00.070 | 1 | 1 | 10 | |||
| 11 | Болт | М10x20.7796 | 6 | 6 | 11 | |||
| 12 | Шайба | 10.6402 | 6 | 6 | 12 | |||
| 13 | З'єднання | 2-28-M33x2.24.076 | 4 | 4 | 13 | |||
| 14 | Перехідник | ТО-30.45.00.020 | 1 | 1 | 14 | |||
| 16 | Фільтр | ТО-30.45.01.000 | 1 | 1 | 16 | |||
| 17 | Прокладка | ТО-30.4500 002 | 1 | 1 | 17 | |||
| 18 | Труба | ТО-30.45.00.092 | 1 | 1 | 18 | |||
| 19 | Фільтр | 1.1.32-25/16 | 1 | 1 | 19 | |||
| 20 | Корпус термометра | У20104Б-44.02.050-А | 1 | 1 | 20 | |||
| 21 | Рукав | ТО-30.45.00.040-01 | 1 | 1 | 21 | |||
| 22 | Трубопровід | ТО-30.45.00.030 | 1 | 1 | 22 | |||
| 23 | Ніпель | ТО-30.45.00.050 | 3 | 3 | 23 | |||
| 24 | Рукав | ТО-30.45.00.040 | 1 | 1 | 24 | |||
| 25 | Труба | ТО-30.45.00.031 | 1 | 1 | 25 |
