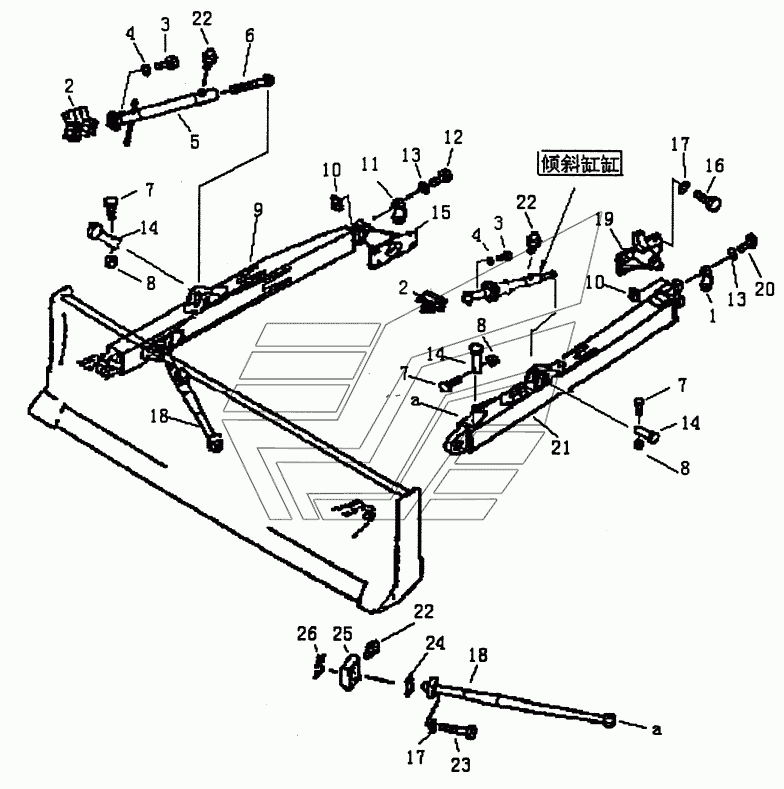

ПРЯМА НАХИЛЬНА РАМА
100%
Назва деталі
Без коментарів
Заводський номер
T24.71.1-24
Кількість на модель
1
№
1
Назва деталі
Шим
Заводський номер
T24.71.1-1
Кількість на модель
2
№
2
Назва деталі
Болт.
Заводський номер
GB5783
Кількість на модель
8
№
3
Назва деталі
Диск
Заводський номер
01643-31845
Кількість на модель
8
№
4
Назва деталі
БРЕЙС
Заводський номер
T24.71.1.2
Кількість на модель
1
№
5
Назва деталі
РОД, ГВИНТ
Заводський номер
T24.71.1-2
Кількість на модель
1
№
6
Назва деталі
Горіх
Заводський номер
GB6170
Кількість на модель
4
№
8
Назва деталі
РАМА,
Заводський номер
T24.71.1.3
Кількість на модель
1
№
9
Назва деталі
Горіх
Заводський номер
T24.71.1-3
Кількість на модель
4
№
10
Назва деталі
Шапка
Заводський номер
T24.71.1-4
Кількість на модель
1
№
11
Назва деталі
Болт.
Заводський номер
01011-82430
Кількість на модель
2
№
12
Назва деталі
Пральна машина
Заводський номер
01643-32460
Кількість на модель
4
№
13
Назва деталі
Вал
Заводський номер
T24.71.1-5
Кількість на модель
4
№
14
Назва деталі
ЦАПФА
Заводський номер
T24.71.1.4
Кількість на модель
1
№
15
Назва деталі
Диск
Заводський номер
01643-32060
Кількість на модель
24
№
17
Назва деталі
БРЕЙС
Заводський номер
T24.71.1.5
Кількість на модель
2
№
18
Назва деталі
ЦАПФА
Заводський номер
T24.71.1.6
Кількість на модель
1
№
19
Назва деталі
Болт.
Заводський номер
01011-82465
Кількість на модель
2
№
20
Назва деталі
РАМА,
Заводський номер
T24.71.1.7
Кількість на модель
1
№
21
Назва деталі
Монтаж, змащення
Заводський номер
GB1152
Кількість на модель
4
№
22
Назва деталі
Болт.
Заводський номер
T24.71.1-20
Кількість на модель
8
№
23
Назва деталі
Шим
Заводський номер
T24.71.1-21
Кількість на модель
2
№
24
Назва деталі
ПІДТРИМКА
Заводський номер
T24.71.1-22
Кількість на модель
2
№
25
Назва деталі
Шим
Заводський номер
T24.71.1-23
Кількість на модель
2
№
26
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Без коментарів | T24.71.1-24 | 1 | 1 | 1 | |||
| 2 | Шим | T24.71.1-1 | 2 | 2 | 2 | |||
| 3 | Болт. | GB5783 | 8 | 8 | 3 | |||
| 4 | Диск | 01643-31845 | 8 | 8 | 4 | |||
| 5 | БРЕЙС | T24.71.1.2 | 1 | 1 | 5 | |||
| 6 | РОД, ГВИНТ | T24.71.1-2 | 1 | 1 | 6 | |||
| 8 | Горіх | GB6170 | 4 | 4 | 8 | |||
| 9 | РАМА, | T24.71.1.3 | 1 | 1 | 9 | |||
| 10 | Горіх | T24.71.1-3 | 4 | 4 | 10 | |||
| 11 | Шапка | T24.71.1-4 | 1 | 1 | 11 | |||
| 12 | Болт. | 01011-82430 | 2 | 2 | 12 | |||
| 13 | Пральна машина | 01643-32460 | 4 | 4 | 13 | |||
| 14 | Вал | T24.71.1-5 | 4 | 4 | 14 | |||
| 15 | ЦАПФА | T24.71.1.4 | 1 | 1 | 15 | |||
| 17 | Диск | 01643-32060 | 24 | 24 | 17 | |||
| 18 | БРЕЙС | T24.71.1.5 | 2 | 2 | 18 | |||
| 19 | ЦАПФА | T24.71.1.6 | 1 | 1 | 19 | |||
| 20 | Болт. | 01011-82465 | 2 | 2 | 20 | |||
| 21 | РАМА, | T24.71.1.7 | 1 | 1 | 21 | |||
| 22 | Монтаж, змащення | GB1152 | 4 | 4 | 22 | |||
| 23 | Болт. | T24.71.1-20 | 8 | 8 | 23 | |||
| 24 | Шим | T24.71.1-21 | 2 | 2 | 24 | |||
| 25 | ПІДТРИМКА | T24.71.1-22 | 2 | 2 | 25 | |||
| 26 | Шим | T24.71.1-23 | 2 | 2 | 26 |
