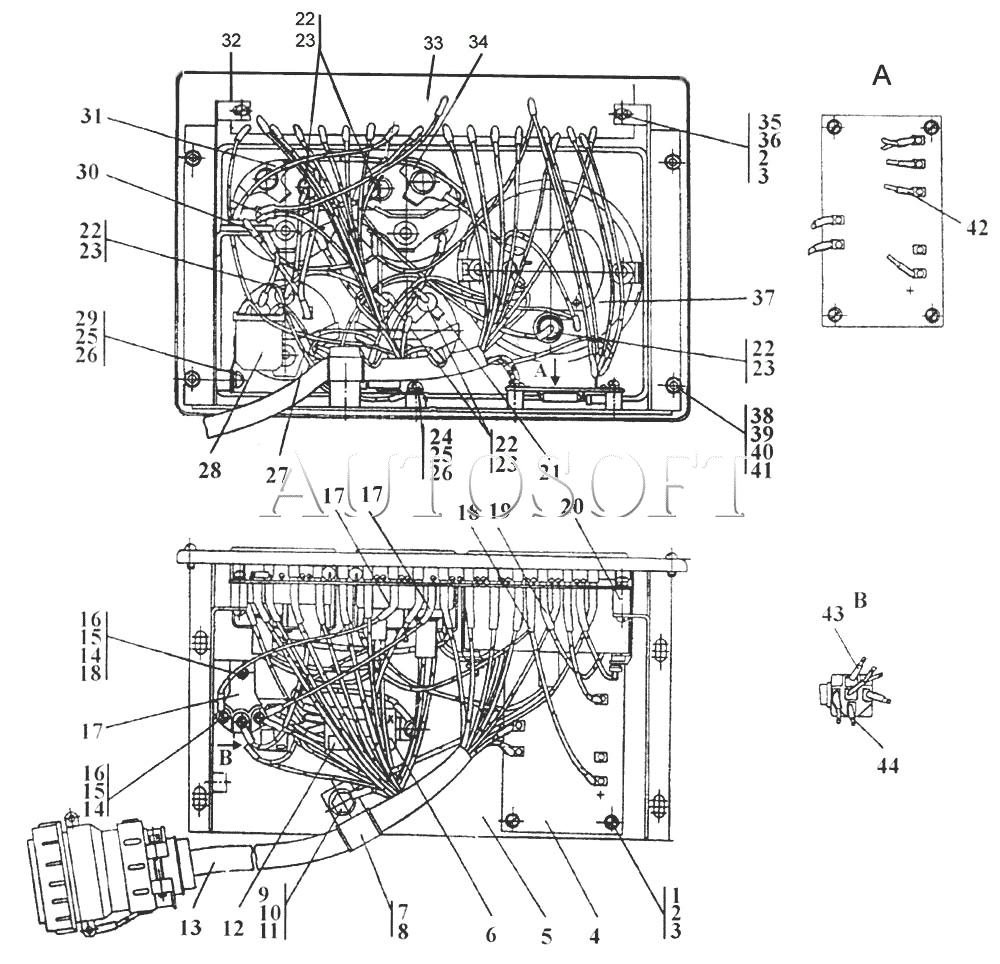

Щиток приборов
100%
Назва деталі
Панель приладів
Заводський номер
2502-10-153-01СП
Кількість на модель
1
№
Назва деталі
Панель приладів
Заводський номер
2502-10-153-01-10СП
Кількість на модель
№
Назва деталі
Панель приладів
Заводський номер
2502-10-153-01-20СП
Кількість на модель
№
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М4-6gх12
Кількість на модель
4
№
1
Назва деталі
Диск G
Заводський номер
Шайба 4.65Г
Кількість на модель
6
№
2
Назва деталі
Диск 4.01.08kp.0221 GST 11371-78
Заводський номер
310050-20
Кількість на модель
№
3
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310050
Кількість на модель
6
№
3
Назва деталі
Тарілка
Заводський номер
3501-10-156СП
Кількість на модель
1
№
4
Назва деталі
Тарілка
Заводський номер
3501-10-156-20СП
Кількість на модель
№
4
Назва деталі
Щит
Заводський номер
3501-10-171-20СП
Кількість на модель
№
5
Назва деталі
Щит
Заводський номер
3501-10-171СП
Кількість на модель
1
№
5
Назва деталі
Проміжне реле
Заводський номер
901.3747
Кількість на модель
1
№
6
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
1
№
7
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
1
№
8
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх16
Кількість на модель
1
№
9
Назва деталі
Шайба Т.Г
Заводський номер
Шайба 8 Т.65Г
Кількість на модель
1
№
10
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
1
№
11
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
№
11
Назва деталі
Гніздова колодка __NT__0__
Заводський номер
607605
Кількість на модель
1
№
12
Назва деталі
Жгут
Заводський номер
2502-10-154СП
Кількість на модель
1
№
13
Назва деталі
Жгут
Заводський номер
2502-10-154-20СП
Кількість на модель
№
13
Назва деталі
Диск G
Заводський номер
Шайба 3.65Г
Кількість на модель
4
№
14
Назва деталі
Горіх MH
Заводський номер
Гайка М3-7Н
Кількість на модель
4
№
15
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М3-6gх10
Кількість на модель
4
№
16
Назва деталі
Підсилювач
Заводський номер
11.3845.100
Кількість на модель
1
№
17
Назва деталі
Провід
Заводський номер
405-10-149-21-20СП
Кількість на модель
№
17
Назва деталі
Провід
Заводський номер
405-10-149-21СП
Кількість на модель
2
№
17
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310020-20
Кількість на модель
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310020
Кількість на модель
1
№
18
Назва деталі
Провід
Заводський номер
2502-10-119-20СП
Кількість на модель
№
18
Назва деталі
Провід
Заводський номер
2502-10-119СП
Кількість на модель
1
№
18
Назва деталі
Провід
Заводський номер
3501-10-129-25СП
Кількість на модель
1
№
19
Назва деталі
Провід
Заводський номер
3501-10-129-25-20СП
Кількість на модель
№
19
Назва деталі
Проставка
Заводський номер
3501-10-41
Кількість на модель
2
№
20
Назва деталі
Приймач покажчика рівня палива
Заводський номер
УБ170-01-Т
Кількість на модель
№
21
Назва деталі
Приймач
Заводський номер
УБ170-01-У-ХЛ
Кількість на модель
1
№
21
Назва деталі
Приймач покажчика рівня палива
Заводський номер
УБ170-01-Э
Кількість на модель
№
21
Назва деталі
Лампа
Заводський номер
А24-2
Кількість на модель
6
№
22
Назва деталі
Патрон зі штекером ЛВ211-329
Заводський номер
ЛВ211-3714329
Кількість на модель
6
№
23
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М6-6gх12
Кількість на модель
1
№
24
Назва деталі
Шайба Т.Г
Заводський номер
Шайба 6 Т.65Г
Кількість на модель
2
№
25
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110
Кількість на модель
2
№
26
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310110-20
Кількість на модель
№
26
Назва деталі
Покажчик напруги
Заводський номер
11.3812-Э
Кількість на модель
№
27
Назва деталі
Покажчик напруги
Заводський номер
11.3812-Т
Кількість на модель
№
27
Назва деталі
Покажчик напруги
Заводський номер
11.3812
Кількість на модель
1
№
27
Назва деталі
Реле-сигнал
Заводський номер
Реле-сигнализатор 733.3747-10
Кількість на модель
1
№
28
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
350420-20
Кількість на модель
№
29
Назва деталі
Гвинт ВМ- х ГОСТ
Заводський номер
350420
Кількість на модель
1
№
29
Назва деталі
Провід
Заводський номер
2502-10-120СП
Кількість на модель
1
№
30
Назва деталі
Провід
Заводський номер
2502-10-120-20СП
Кількість на модель
№
30
Назва деталі
Приймач покажчика температури ТУ-
Заводський номер
УК171-01-Т
Кількість на модель
№
31
Назва деталі
Приймач покажчика температури ТУ-
Заводський номер
УК171-01-У-ХЛ
Кількість на модель
1
№
31
Назва деталі
Приймач покажчика температури УК
Заводський номер
УК171-01-Э
Кількість на модель
№
31
Назва деталі
Панель
Заводський номер
3501-10-42-01
Кількість на модель
1
№
32
Назва деталі
Панель
Заводський номер
3501-10-42-01-20
Кількість на модель
№
32
Назва деталі
Тарілка
Заводський номер
313502-10-118-01СП
Кількість на модель
1
№
33
Назва деталі
Приймач покажчика тиску
Заводський номер
УК170-03-Т
Кількість на модель
№
34
Назва деталі
Приймач покажчика тиску
Заводський номер
УК170-03-У-ХЛ
Кількість на модель
1
№
34
Назва деталі
Приймач покажчика тиску масла
Заводський номер
УК170-03-Э
Кількість на модель
№
34
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М4-6gх25
Кількість на модель
2
№
35
Назва деталі
Горіх MH
Заводський номер
Гайка М4-7Н
Кількість на модель
2
№
36
Назва деталі
Електронний тахометр
Заводський номер
2521.3813
Кількість на модель
1
№
37
Назва деталі
Тахометр TU-
Заводський номер
2527.3813
Кількість на модель
№
37
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М5-6gх12
Кількість на модель
4
№
38
Назва деталі
Горіх MH
Заводський номер
Гайка М5-7Н
Кількість на модель
4
№
39
Назва деталі
Диск G
Заводський номер
Шайба 5.65Г
Кількість на модель
4
№
40
Назва деталі
Шайба ГОСТ
Заводський номер
310080
Кількість на модель
4
№
41
Назва деталі
Шайба ГОСТ
Заводський номер
310080-20
Кількість на модель
№
41
Назва деталі
Провід
Заводський номер
3501-10-129-26СП
Кількість на модель
1
№
42
Назва деталі
Провід
Заводський номер
3501-10-129-26-20СП
Кількість на модель
№
42
Назва деталі
Провід
Заводський номер
404-10-180-78СП
Кількість на модель
1
№
43
Назва деталі
Провід
Заводський номер
404-10-180-78-20СП
Кількість на модель
№
43
Назва деталі
Провід
Заводський номер
3501-10-159СП
Кількість на модель
1
№
44
Назва деталі
Провід
Заводський номер
3501-10-159-20СП
Кількість на модель
№
44
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Панель приладів | 2502-10-153-01СП | 1 | 1 | |||||
| Панель приладів | 2502-10-153-01-10СП | |||||||
| Панель приладів | 2502-10-153-01-20СП | |||||||
| 1 | Гвинт V.M- x | Винт В.М4-6gх12 | 4 | 4 | 1 | |||
| 2 | Диск G | Шайба 4.65Г | 6 | 6 | 2 | |||
| 3 | Диск 4.01.08kp.0221 GST 11371-78 | 310050-20 | 3 | |||||
| 3 | Шайба, випуск за ГОСТ | 310050 | 6 | 6 | 3 | |||
| 4 | Тарілка | 3501-10-156СП | 1 | 1 | 4 | |||
| 4 | Тарілка | 3501-10-156-20СП | 4 | |||||
| 5 | Щит | 3501-10-171-20СП | 5 | |||||
| 5 | Щит | 3501-10-171СП | 1 | 1 | 5 | |||
| 6 | Проміжне реле | 901.3747 | 1 | 1 | 6 | |||
| 7 | Прокладка | 700-40-6684-04 | 1 | 1 | 7 | |||
| 8 | Хомутик | 700-41-3179 | 1 | 1 | 8 | |||
| 9 | Болт M- x | Болт М8-6gх16 | 1 | 1 | 9 | |||
| 10 | Шайба Т.Г | Шайба 8 Т.65Г | 1 | 1 | 10 | |||
| 11 | Шайба, випуск за ГОСТ | 310150 | 1 | 1 | 11 | |||
| 11 | Шайба, випуск за ГОСТ | 310150-20 | 11 | |||||
| 12 | Гніздова колодка __NT__0__ | 607605 | 1 | 1 | 12 | |||
| 13 | Жгут | 2502-10-154СП | 1 | 1 | 13 | |||
| 13 | Жгут | 2502-10-154-20СП | 13 | |||||
| 14 | Диск G | Шайба 3.65Г | 4 | 4 | 14 | |||
| 15 | Горіх MH | Гайка М3-7Н | 4 | 4 | 15 | |||
| 16 | Гвинт V.M- x | Винт В.М3-6gх10 | 4 | 4 | 16 | |||
| 17 | Підсилювач | 11.3845.100 | 1 | 1 | 17 | |||
| 17 | Провід | 405-10-149-21-20СП | 17 | |||||
| 17 | Провід | 405-10-149-21СП | 2 | 2 | 17 | |||
| 18 | Шайба, випуск за ГОСТ | 310020-20 | 18 | |||||
| 18 | Шайба, випуск за ГОСТ | 310020 | 1 | 1 | 18 | |||
| 18 | Провід | 2502-10-119-20СП | 18 | |||||
| 18 | Провід | 2502-10-119СП | 1 | 1 | 18 | |||
| 19 | Провід | 3501-10-129-25СП | 1 | 1 | 19 | |||
| 19 | Провід | 3501-10-129-25-20СП | 19 | |||||
| 20 | Проставка | 3501-10-41 | 2 | 2 | 20 | |||
| 21 | Приймач покажчика рівня палива | УБ170-01-Т | 21 | |||||
| 21 | Приймач | УБ170-01-У-ХЛ | 1 | 1 | 21 | |||
| 21 | Приймач покажчика рівня палива | УБ170-01-Э | 21 | |||||
| 22 | Лампа | А24-2 | 6 | 6 | 22 | |||
| 23 | Патрон зі штекером ЛВ211-329 | ЛВ211-3714329 | 6 | 6 | 23 | |||
| 24 | Гвинт V.M- x | Винт В.М6-6gх12 | 1 | 1 | 24 | |||
| 25 | Шайба Т.Г | Шайба 6 Т.65Г | 2 | 2 | 25 | |||
| 26 | Шайба, випуск за ГОСТ | 310110 | 2 | 2 | 26 | |||
| 26 | Шайба, випуск за ГОСТ | 310110-20 | 26 | |||||
| 27 | Покажчик напруги | 11.3812-Э | 27 | |||||
| 27 | Покажчик напруги | 11.3812-Т | 27 | |||||
| 27 | Покажчик напруги | 11.3812 | 1 | 1 | 27 | |||
| 28 | Реле-сигнал | Реле-сигнализатор 733.3747-10 | 1 | 1 | 28 | |||
| 29 | Гвинт ВМ- х ГОСТ | 350420-20 | 29 | |||||
| 29 | Гвинт ВМ- х ГОСТ | 350420 | 1 | 1 | 29 | |||
| 30 | Провід | 2502-10-120СП | 1 | 1 | 30 | |||
| 30 | Провід | 2502-10-120-20СП | 30 | |||||
| 31 | Приймач покажчика температури ТУ- | УК171-01-Т | 31 | |||||
| 31 | Приймач покажчика температури ТУ- | УК171-01-У-ХЛ | 1 | 1 | 31 | |||
| 31 | Приймач покажчика температури УК | УК171-01-Э | 31 | |||||
| 32 | Панель | 3501-10-42-01 | 1 | 1 | 32 | |||
| 32 | Панель | 3501-10-42-01-20 | 32 | |||||
| 33 | Тарілка | 313502-10-118-01СП | 1 | 1 | 33 | |||
| 34 | Приймач покажчика тиску | УК170-03-Т | 34 | |||||
| 34 | Приймач покажчика тиску | УК170-03-У-ХЛ | 1 | 1 | 34 | |||
| 34 | Приймач покажчика тиску масла | УК170-03-Э | 34 | |||||
| 35 | Гвинт V.M- x | Винт В.М4-6gх25 | 2 | 2 | 35 | |||
| 36 | Горіх MH | Гайка М4-7Н | 2 | 2 | 36 | |||
| 37 | Електронний тахометр | 2521.3813 | 1 | 1 | 37 | |||
| 37 | Тахометр TU- | 2527.3813 | 37 | |||||
| 38 | Гвинт V.M- x | Винт В.М5-6gх12 | 4 | 4 | 38 | |||
| 39 | Горіх MH | Гайка М5-7Н | 4 | 4 | 39 | |||
| 40 | Диск G | Шайба 5.65Г | 4 | 4 | 40 | |||
| 41 | Шайба ГОСТ | 310080 | 4 | 4 | 41 | |||
| 41 | Шайба ГОСТ | 310080-20 | 41 | |||||
| 42 | Провід | 3501-10-129-26СП | 1 | 1 | 42 | |||
| 42 | Провід | 3501-10-129-26-20СП | 42 | |||||
| 43 | Провід | 404-10-180-78СП | 1 | 1 | 43 | |||
| 43 | Провід | 404-10-180-78-20СП | 43 | |||||
| 44 | Провід | 3501-10-159СП | 1 | 1 | 44 | |||
| 44 | Провід | 3501-10-159-20СП | 44 |
