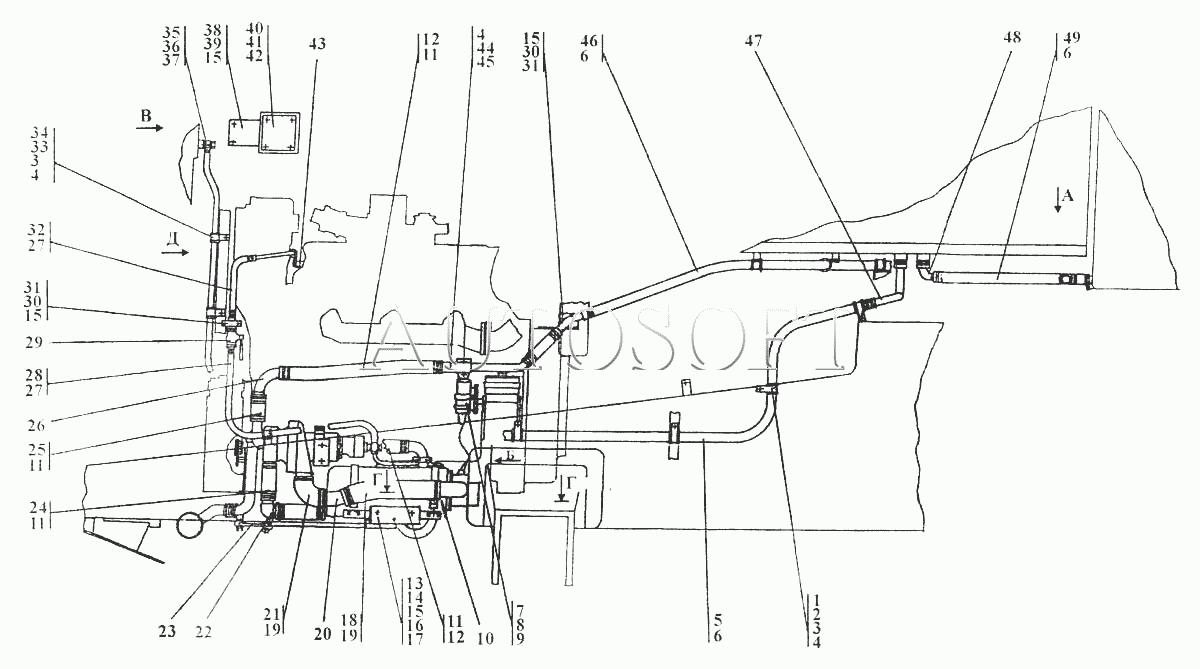

Встановлення системи підігріву
100%
Назва деталі
Встановлення системи підігріву
Заводський номер
1102-43-2СП
Кількість на модель
1
№
Назва деталі
Встановлення системи підігріву
Заводський номер
1102-43-2-20СП
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
10
№
1
Назва деталі
Хомутик
Заводський номер
700-41-3186
Кількість на модель
10
№
2
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх16
Кількість на модель
15
№
3
Назва деталі
Диск __NT__0__T
Заводський номер
Шайба 8 Т
Кількість на модель
19
№
4
Назва деталі
Рукав
Заводський номер
460721-07
Кількість на модель
1
№
5
Назва деталі
Хомут- У-
Заводський номер
Хомут 1040-У-02
Кількість на модель
25
№
6
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх16
Кількість на модель
2
№
8
Назва деталі
Диск
Заводський номер
Шайба 6 Т
Кількість на модель
2
№
9
Назва деталі
Підігрівач ПЖД- Л-
Заводський номер
Подогреватель ПЖД-30Л-1015010
Кількість на модель
1
№
10
Назва деталі
Хомут 1055-У-02
Заводський номер
Хомут 1055-У-02
Кількість на модель
24
№
11
Назва деталі
Рукав
Заводський номер
461201-25
Кількість на модель
2
№
12
Назва деталі
Кронштейн
Заводський номер
1102-43-18СП
Кількість на модель
1
№
13
Назва деталі
Болт Mx- x
Заводський номер
Болт М12х1,25-6gх25
Кількість на модель
3
№
14
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
28
№
15
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
17
№
16
Назва деталі
Шайба ГОСТ
Заводський номер
700-31-2209
Кількість на модель
5
№
17
Назва деталі
Рукав
Заводський номер
461501-07
Кількість на модель
1
№
18
Назва деталі
Хомут- У-
Заводський номер
Хомут 1070-У-02
Кількість на модель
6
№
19
Назва деталі
Труба
Заводський номер
311102-43-7
Кількість на модель
1
№
20
Назва деталі
Патрубок
Заводський номер
400476
Кількість на модель
1
№
21
Назва деталі
Перехідник
Заводський номер
311102-43-12СП
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
1106-43-72СП
Кількість на модель
1
№
23
Назва деталі
Рукав
Заводський номер
461201-06
Кількість на модель
1
№
24
Назва деталі
Рукав
Заводський номер
461201-02
Кількість на модель
1
№
25
Назва деталі
Трубопровід
Заводський номер
1102-43-34СП
Кількість на модель
1
№
26
Назва деталі
Хомут- У-
Заводський номер
Хомут 1028-У-02
Кількість на модель
6
№
27
Назва деталі
Рукав
Заводський номер
2706-43-14-03СП
Кількість на модель
1
№
28
Назва деталі
Кран
Заводський номер
311506-43-107СП
Кількість на модель
1
№
29
Назва деталі
Болт Mx- x
Заводський номер
Болт М12х1,25-6gх40
Кількість на модель
6
№
30
Назва деталі
Притиск
Заводський номер
2502-43-79
Кількість на модель
3
№
31
Назва деталі
Рукав
Заводський номер
460501-02
Кількість на модель
1
№
32
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
3
№
33
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
3
№
34
Назва деталі
Рукав
Заводський номер
403-43-461-03СП
Кількість на модель
1
№
35
Назва деталі
Прокладка
Заводський номер
46-43-313
Кількість на модель
14
№
36
Назва деталі
Затискний болт
Заводський номер
700-41-2622
Кількість на модель
7
№
37
Назва деталі
Корпус
Заводський номер
312505-43-17-01СП
Кількість на модель
1
№
38
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
280320
Кількість на модель
8
№
39
Назва деталі
Панель управління PZD-I-
Заводський номер
Щиток управления ПЖД-600И-1015410
Кількість на модель
1
№
40
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М5-6gх16
Кількість на модель
4
№
41
Назва деталі
Диск
Заводський номер
Шайба 5
Кількість на модель
4
№
42
Назва деталі
Кронштейн
Заводський номер
1102-43-22СП
Кількість на модель
1
№
43
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх20
Кількість на модель
4
№
44
Назва деталі
Трубопровід
Заводський номер
1102-43-35СП
Кількість на модель
1
№
45
Назва деталі
Рукав
Заводський номер
460721-06
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
1106-43-73СП
Кількість на модель
1
№
47
Назва деталі
Перехідник
Заводський номер
1106-43-51СП
Кількість на модель
1
№
48
Назва деталі
Рукав
Заводський номер
460721-04
Кількість на модель
1
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи підігріву | 1102-43-2СП | 1 | 1 | |||||
| Встановлення системи підігріву | 1102-43-2-20СП | |||||||
| 1 | Прокладка | 700-40-6684-02 | 10 | 10 | 1 | |||
| 2 | Хомутик | 700-41-3186 | 10 | 10 | 2 | |||
| 3 | Болт M- x | Болт М8-6gх16 | 15 | 15 | 3 | |||
| 4 | Диск __NT__0__T | Шайба 8 Т | 19 | 19 | 4 | |||
| 5 | Рукав | 460721-07 | 1 | 1 | 5 | |||
| 6 | Хомут- У- | Хомут 1040-У-02 | 25 | 25 | 6 | |||
| 8 | Болт M- x | Болт М6-6gх16 | 2 | 2 | 8 | |||
| 9 | Диск | Шайба 6 Т | 2 | 2 | 9 | |||
| 10 | Підігрівач ПЖД- Л- | Подогреватель ПЖД-30Л-1015010 | 1 | 1 | 10 | |||
| 11 | Хомут 1055-У-02 | Хомут 1055-У-02 | 24 | 24 | 11 | |||
| 12 | Рукав | 461201-25 | 2 | 2 | 12 | |||
| 13 | Кронштейн | 1102-43-18СП | 1 | 1 | 13 | |||
| 14 | Болт Mx- x | Болт М12х1,25-6gх25 | 3 | 3 | 14 | |||
| 15 | Диск __NT__0__OT | Шайба 12 ОТ | 28 | 28 | 15 | |||
| 16 | Шайба згідно з ГОСТ | 310210 | 17 | 17 | 16 | |||
| 17 | Шайба ГОСТ | 700-31-2209 | 5 | 5 | 17 | |||
| 18 | Рукав | 461501-07 | 1 | 1 | 18 | |||
| 19 | Хомут- У- | Хомут 1070-У-02 | 6 | 6 | 19 | |||
| 20 | Труба | 311102-43-7 | 1 | 1 | 20 | |||
| 21 | Патрубок | 400476 | 1 | 1 | 21 | |||
| 22 | Перехідник | 311102-43-12СП | 1 | 1 | 22 | |||
| 23 | Трубопровід | 1106-43-72СП | 1 | 1 | 23 | |||
| 24 | Рукав | 461201-06 | 1 | 1 | 24 | |||
| 25 | Рукав | 461201-02 | 1 | 1 | 25 | |||
| 26 | Трубопровід | 1102-43-34СП | 1 | 1 | 26 | |||
| 27 | Хомут- У- | Хомут 1028-У-02 | 6 | 6 | 27 | |||
| 28 | Рукав | 2706-43-14-03СП | 1 | 1 | 28 | |||
| 29 | Кран | 311506-43-107СП | 1 | 1 | 29 | |||
| 30 | Болт Mx- x | Болт М12х1,25-6gх40 | 6 | 6 | 30 | |||
| 31 | Притиск | 2502-43-79 | 3 | 3 | 31 | |||
| 32 | Рукав | 460501-02 | 1 | 1 | 32 | |||
| 33 | Хомутик | 700-41-2548 | 3 | 3 | 33 | |||
| 34 | Прокладка | 700-40-6684-03 | 3 | 3 | 34 | |||
| 35 | Рукав | 403-43-461-03СП | 1 | 1 | 35 | |||
| 36 | Прокладка | 46-43-313 | 14 | 14 | 36 | |||
| 37 | Затискний болт | 700-41-2622 | 7 | 7 | 37 | |||
| 38 | Корпус | 312505-43-17-01СП | 1 | 1 | 38 | |||
| 39 | Болт Мх- x ГОСТ | 280320 | 8 | 8 | 39 | |||
| 40 | Панель управління PZD-I- | Щиток управления ПЖД-600И-1015410 | 1 | 1 | 40 | |||
| 41 | Гвинт V.M- x | Винт В.М5-6gх16 | 4 | 4 | 41 | |||
| 42 | Диск | Шайба 5 | 4 | 4 | 42 | |||
| 43 | Кронштейн | 1102-43-22СП | 1 | 1 | 43 | |||
| 44 | Болт M- x | Болт М8-6gх20 | 4 | 4 | 44 | |||
| 45 | Трубопровід | 1102-43-35СП | 1 | 1 | 45 | |||
| 46 | Рукав | 460721-06 | 1 | 1 | 46 | |||
| 47 | Трубопровід | 1106-43-73СП | 1 | 1 | 47 | |||
| 48 | Перехідник | 1106-43-51СП | 1 | 1 | 48 | |||
| 49 | Рукав | 460721-04 | 1 | 1 | 49 |
