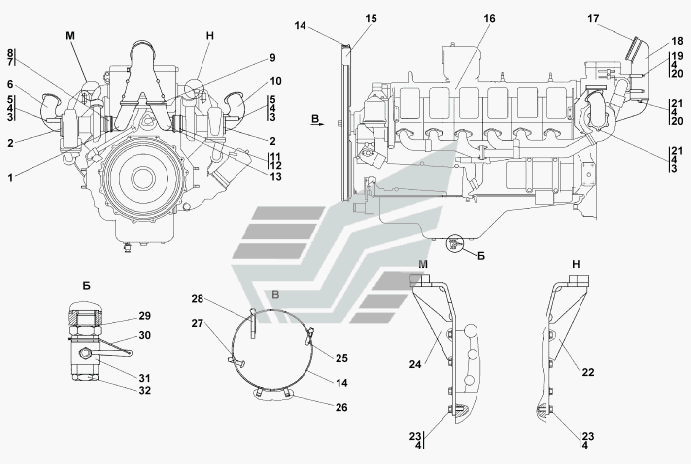

403-01-10-02СП Двигун з обладнанням
100%
Назва деталі
__NT__1____NT__0__ Двигун з обладнанням
Заводський номер
403-01-10-02СП(SP)
Кількість на модель
№
Назва деталі
__NT__1____NT__0__ Двигун з обладнанням
Заводський номер
403-01-10-02-10СП(SP)
Кількість на модель
№
Назва деталі
__NT__1____NT__0__ Двигун з обладнанням
Заводський номер
403-01-10-02-20СП(SP)
Кількість на модель
№
Назва деталі
Вхідний патрубок лівий
Заводський номер
850.1118209
Кількість на модель
№
1
Назва деталі
Вхідний патрубок лівий
Заводський номер
850Т.1118209
Кількість на модель
1
№
1
Назва деталі
Прокладка патрубка випускного
Заводський номер
850.1118260
Кількість на модель
2
№
2
Назва деталі
Диск
Заводський номер
Шайба
Кількість на модель
18
№
3
Назва деталі
Шайба ГОСТ
Заводський номер
31 0170
Кількість на модель
28
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
31 0170-20
Кількість на модель
28
№
4
Назва деталі
Болт M10-6g
Заводський номер
850.1118504
Кількість на модель
4
№
5
Назва деталі
Випускний патрубок лівий
Заводський номер
403-01-58
Кількість на модель
1
№
6
Назва деталі
Рукав
Заводський номер
46 1901-03
Кількість на модель
2
№
7
Назва деталі
Рукав
Заводський номер
240-1115048
Кількість на модель
2
№
8
Назва деталі
Прокладка
Заводський номер
850.1118364
Кількість на модель
2
№
9
Назва деталі
Випускний патрубок правий
Заводський номер
403-01-57
Кількість на модель
1
№
10
Назва деталі
Шланговий хомут DIN3017-AS80-100/ 12C7-W2
Заводський номер
DIN3017-AS80-100/ 12C7-W2
Кількість на модель
4
№
11
Назва деталі
Хомут стяжний черв'ячний 1100-У-02 ПО4.434.002ТУ
Заводський номер
1100-У-02 ПО4.434.002ТУ
Кількість на модель
4
№
12
Назва деталі
Правий вхідний патрубок
Заводський номер
850.1118208
Кількість на модель
№
13
Назва деталі
Правий вхідний патрубок
Заводський номер
850Т.1118208
Кількість на модель
1
№
13
Назва деталі
Кожух вентилятора
Заводський номер
850Т.1309010
Кількість на модель
1
№
14
Назва деталі
Кожух вентилятора
Заводський номер
850.1309010
Кількість на модель
№
14
Назва деталі
Крильчатка вентилятора
Заводський номер
850.1308012
Кількість на модель
№
15
Назва деталі
Крильчатка вентилятора
Заводський номер
850Т.1308012
Кількість на модель
1
№
15
Назва деталі
Двигун
Заводський номер
45 6142 7926
Кількість на модель
№
16
Назва деталі
Двигун
Заводський номер
45 6142 7929
Кількість на модель
1
№
16
Назва деталі
Заглушка
Заводський номер
31 3881-П
Кількість на модель
1
№
17
Назва деталі
Підвідний патрубок
Заводський номер
850Т.1118198
Кількість на модель
1
№
18
Назва деталі
Підвідний патрубок
Заводський номер
850.1118198
Кількість на модель
№
18
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0291
Кількість на модель
№
19
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0291-20
Кількість на модель
4
№
19
Назва деталі
Шайба
Заводський номер
Шайба 10
Кількість на модель
17
№
20
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0242
Кількість на модель
№
21
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0242-20
Кількість на модель
4
№
21
Назва деталі
Правий кронштейн
Заводський номер
403-01-103-20СП(SP)
Кількість на модель
1
№
22
Назва деталі
Правий кронштейн
Заводський номер
403-01-103СП(SP)
Кількість на модель
№
22
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0220
Кількість на модель
№
23
Назва деталі
Болт M10x1, __NT__1__
Заводський номер
28 0220-20
Кількість на модель
15
№
23
Назва деталі
Лівий кронштейн
Заводський номер
403-01-111СП(SP)
Кількість на модель
№
24
Назва деталі
Лівий кронштейн
Заводський номер
403-01-111-20СП(SP)
Кількість на модель
1
№
24
Назва деталі
Кронштейн кріплення кожуха вентилятора, лівий середній
Заводський номер
403-01-124-20СП(SP)
Кількість на модель
1
№
25
Назва деталі
Кронштейн кріплення кожуха вентилятора, лівий середній
Заводський номер
403-01-124СП(SP)
Кількість на модель
№
25
Назва деталі
Нижній кронштейн кріплення кожуха вентилятора
Заводський номер
850.1309071
Кількість на модель
№
26
Назва деталі
Нижній кронштейн кріплення кожуха вентилятора
Заводський номер
850Т.1309071
Кількість на модель
2
№
26
Назва деталі
Кронштейн кріплення кожуха вентилятора, правий середній
Заводський номер
850.1309068
Кількість на модель
№
27
Назва деталі
Кронштейн кріплення кожуха вентилятора, правий середній
Заводський номер
850Т.1309068
Кількість на модель
1
№
27
Назва деталі
Верхній кронштейн кріплення кожуха вентилятора
Заводський номер
403-01-123-20СП(SP)
Кількість на модель
1
№
28
Назва деталі
Верхній кронштейн кріплення кожуха вентилятора
Заводський номер
403-01-123СП(SP)
Кількість на модель
№
28
Назва деталі
Кільце 24x30 МН4152-62
Заводський номер
24x30 МН4152-62
Кількість на модель
1
№
29
Назва деталі
Дріт КС2,0
Заводський номер
Проволока КС2,0
Кількість на модель
№
30
Назва деталі
Кульовий кран 0,63/15 ЦІУР494.647.017
Заводський номер
ЦИУР494.647.017
Кількість на модель
1
№
31
Назва деталі
Заглушка
Заводський номер
1102-01-7
Кількість на модель
№
32
Назва деталі
Заглушка
Заводський номер
1102-01-7-20
Кількість на модель
1
№
32
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| __NT__1____NT__0__ Двигун з обладнанням | 403-01-10-02СП(SP) | |||||||
| __NT__1____NT__0__ Двигун з обладнанням | 403-01-10-02-10СП(SP) | |||||||
| __NT__1____NT__0__ Двигун з обладнанням | 403-01-10-02-20СП(SP) | |||||||
| 1 | Вхідний патрубок лівий | 850.1118209 | 1 | |||||
| 1 | Вхідний патрубок лівий | 850Т.1118209 | 1 | 1 | 1 | |||
| 2 | Прокладка патрубка випускного | 850.1118260 | 2 | 2 | 2 | |||
| 3 | Диск | Шайба | 18 | 18 | 3 | |||
| 4 | Шайба ГОСТ | 31 0170 | 28 | 28 | 4 | |||
| 4 | Шайба ГОСТ | 31 0170-20 | 28 | 28 | 4 | |||
| 5 | Болт M10-6g | 850.1118504 | 4 | 4 | 5 | |||
| 6 | Випускний патрубок лівий | 403-01-58 | 1 | 1 | 6 | |||
| 7 | Рукав | 46 1901-03 | 2 | 2 | 7 | |||
| 8 | Рукав | 240-1115048 | 2 | 2 | 8 | |||
| 9 | Прокладка | 850.1118364 | 2 | 2 | 9 | |||
| 10 | Випускний патрубок правий | 403-01-57 | 1 | 1 | 10 | |||
| 11 | Шланговий хомут DIN3017-AS80-100/ 12C7-W2 | DIN3017-AS80-100/ 12C7-W2 | 4 | 4 | 11 | |||
| 12 | Хомут стяжний черв'ячний 1100-У-02 ПО4.434.002ТУ | 1100-У-02 ПО4.434.002ТУ | 4 | 4 | 12 | |||
| 13 | Правий вхідний патрубок | 850.1118208 | 13 | |||||
| 13 | Правий вхідний патрубок | 850Т.1118208 | 1 | 1 | 13 | |||
| 14 | Кожух вентилятора | 850Т.1309010 | 1 | 1 | 14 | |||
| 14 | Кожух вентилятора | 850.1309010 | 14 | |||||
| 15 | Крильчатка вентилятора | 850.1308012 | 15 | |||||
| 15 | Крильчатка вентилятора | 850Т.1308012 | 1 | 1 | 15 | |||
| 16 | Двигун | 45 6142 7926 | 16 | |||||
| 16 | Двигун | 45 6142 7929 | 1 | 1 | 16 | |||
| 17 | Заглушка | 31 3881-П | 1 | 1 | 17 | |||
| 18 | Підвідний патрубок | 850Т.1118198 | 1 | 1 | 18 | |||
| 18 | Підвідний патрубок | 850.1118198 | 18 | |||||
| 19 | Болт M10x1, __NT__1__ | 28 0291 | 19 | |||||
| 19 | Болт M10x1, __NT__1__ | 28 0291-20 | 4 | 4 | 19 | |||
| 20 | Шайба | Шайба 10 | 17 | 17 | 20 | |||
| 21 | Болт M10x1, __NT__1__ | 28 0242 | 21 | |||||
| 21 | Болт M10x1, __NT__1__ | 28 0242-20 | 4 | 4 | 21 | |||
| 22 | Правий кронштейн | 403-01-103-20СП(SP) | 1 | 1 | 22 | |||
| 22 | Правий кронштейн | 403-01-103СП(SP) | 22 | |||||
| 23 | Болт M10x1, __NT__1__ | 28 0220 | 23 | |||||
| 23 | Болт M10x1, __NT__1__ | 28 0220-20 | 15 | 15 | 23 | |||
| 24 | Лівий кронштейн | 403-01-111СП(SP) | 24 | |||||
| 24 | Лівий кронштейн | 403-01-111-20СП(SP) | 1 | 1 | 24 | |||
| 25 | Кронштейн кріплення кожуха вентилятора, лівий середній | 403-01-124-20СП(SP) | 1 | 1 | 25 | |||
| 25 | Кронштейн кріплення кожуха вентилятора, лівий середній | 403-01-124СП(SP) | 25 | |||||
| 26 | Нижній кронштейн кріплення кожуха вентилятора | 850.1309071 | 26 | |||||
| 26 | Нижній кронштейн кріплення кожуха вентилятора | 850Т.1309071 | 2 | 2 | 26 | |||
| 27 | Кронштейн кріплення кожуха вентилятора, правий середній | 850.1309068 | 27 | |||||
| 27 | Кронштейн кріплення кожуха вентилятора, правий середній | 850Т.1309068 | 1 | 1 | 27 | |||
| 28 | Верхній кронштейн кріплення кожуха вентилятора | 403-01-123-20СП(SP) | 1 | 1 | 28 | |||
| 28 | Верхній кронштейн кріплення кожуха вентилятора | 403-01-123СП(SP) | 28 | |||||
| 29 | Кільце 24x30 МН4152-62 | 24x30 МН4152-62 | 1 | 1 | 29 | |||
| 30 | Дріт КС2,0 | Проволока КС2,0 | 30 | |||||
| 31 | Кульовий кран 0,63/15 ЦІУР494.647.017 | ЦИУР494.647.017 | 1 | 1 | 31 | |||
| 32 | Заглушка | 1102-01-7 | 32 | |||||
| 32 | Заглушка | 1102-01-7-20 | 1 | 1 | 32 |
