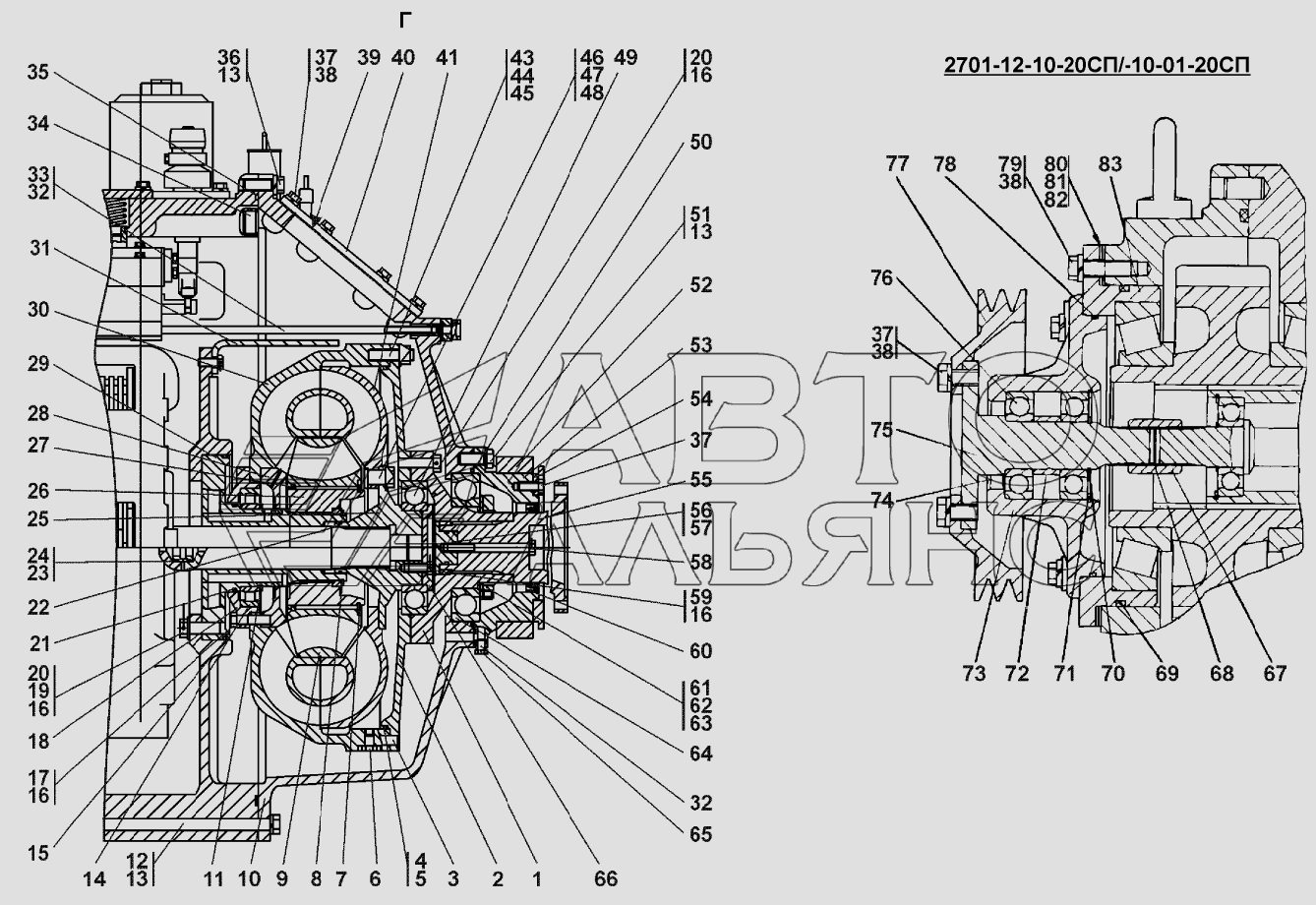

Блок трансмісії
100%
Назва деталі
Блок трансмісії
Заводський номер
2701-12-10-20СП(SP)
Кількість на модель
№
Назва деталі
Блок трансмісії
Заводський номер
2701-12-10-01-20СП-20(SP)
Кількість на модель
№
Назва деталі
Пастка
Заводський номер
2701-14-12СП(SP)
Кількість на модель
1
№
1
Назва деталі
Фланець
Заводський номер
2701-14-11СП(SP)
Кількість на модель
1
№
2
Назва деталі
Фланець
Заводський номер
2701-14-14СП(SP)
Кількість на модель
1
№
2
Назва деталі
Штифт
Заводський номер
32355
Кількість на модель
2
№
3
Назва деталі
Кільце
Заводський номер
400468-11
Кількість на модель
1
№
4
Назва деталі
КІЛЬЦО
Заводський номер
ГОСТ18829-73
Кількість на модель
1
№
5
Назва деталі
Корок
Заводський номер
375332
Кількість на модель
2
№
6
Назва деталі
Кільце С ГОСТ
Заводський номер
580855
Кількість на модель
1
№
7
Назва деталі
Кільце С ГОСТ
Заводський номер
580705
Кількість на модель
1
№
8
Назва деталі
Колесо реактора
Заводський номер
2701-14-11
Кількість на модель
1
№
9
Назва деталі
Корпус
Заводський номер
2701-12-1
Кількість на модель
№
10
Назва деталі
Корпус
Заводський номер
2701-12-1-20
Кількість на модель
1
№
10
Назва деталі
Кільце С105 ГОСТ13940-86
Заводський номер
700-58-2356
Кількість на модель
1
№
11
Назва деталі
Болт
Заводський номер
285587
Кількість на модель
№
12
Назва деталі
Болт
Заводський номер
285587-20
Кількість на модель
17
№
12
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
56
№
13
Назва деталі
Врізний штуцер
Заводський номер
Н.036.04.011
Кількість на модель
4
№
14
Назва деталі
КІЛЬЦО
Заводський номер
Кольцо240-250-58-2-3
Кількість на модель
1
№
15
Назва деталі
Дріт
Заводський номер
ГОСТ3282-74
Кількість на модель
№
16
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359
Кількість на модель
№
17
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359-20
Кількість на модель
9
№
17
Назва деталі
Склянка
Заводський номер
2701-14-6
Кількість на модель
1
№
18
Назва деталі
Шайба
Заводський номер
315271
Кількість на модель
27
№
19
Назва деталі
Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70
Заводський номер
280545
Кількість на модель
18
№
20
Назва деталі
Ущільнювальне кільце
Заводський номер
2501-12-181-23
Кількість на модель
1
№
21
Назва деталі
Кільце ущільнювальне
Заводський номер
440015
Кількість на модель
1
№
22
Назва деталі
КІЛЬЦО
Заводський номер
ТУ2531-260-00149245-00
Кількість на модель
6
№
23
Назва деталі
Втулка
Заводський номер
2701-12-34-01
Кількість на модель
1
№
24
Назва деталі
Пастка
Заводський номер
2701-14-3
Кількість на модель
1
№
25
Назва деталі
Муфта
Заводський номер
2701-14-13СП(SP)
Кількість на модель
1
№
26
Назва деталі
Кільце
Заводський номер
25-14-144
Кількість на модель
1
№
27
Назва деталі
Колектор
Заводський номер
2701-14-5
Кількість на модель
1
№
28
Назва деталі
Ось реактора
Заводський номер
2701-14-10СП(SP)
Кількість на модель
1
№
29
Назва деталі
Насосне колесо
Заводський номер
46-14-56
Кількість на модель
1
№
30
Назва деталі
Насосне колесо
Заводський номер
2501-14-56-01
Кількість на модель
1
№
30
Назва деталі
Кронштейн
Заводський номер
2701-12-12
Кількість на модель
1
№
31
Назва деталі
Труба__NT__0__
Заводський номер
2701-12-102СП(SP)
Кількість на модель
2
№
33
Назва деталі
Заглушка
Заводський номер
2701-12-18
Кількість на модель
1
№
34
Назва деталі
Кільце Б
Заводський номер
400468
Кількість на модель
1
№
35
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544
Кількість на модель
№
36
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544-20
Кількість на модель
40
№
36
Назва деталі
Болт
Заводський номер
ГОСТ7796-70
Кількість на модель
66
№
37
Назва деталі
Прокладка
Заводський номер
450223-20
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
450223
Кількість на модель
№
39
Назва деталі
Кришка
Заводський номер
2701-12-3
Кількість на модель
1
№
40
Назва деталі
Турбінне колесо
Заводський номер
25-14-85
Кількість на модель
1
№
41
Назва деталі
Шпилька
Заводський номер
295535
Кількість на модель
24
№
43
Назва деталі
Гайка Mx ГОСТ
Заводський номер
305250
Кількість на модель
24
№
44
Назва деталі
Стопорна пластина
Заводський номер
700-31-2468
Кількість на модель
12
№
45
Назва деталі
Спеціальний болт
Заводський номер
700-28-2375
Кількість на модель
14
№
46
Назва деталі
Стопорна пластина
Заводський номер
700-31-2479
Кількість на модель
7
№
47
Назва деталі
Гайка М20х1,5-6Н.05.40Х019 ГОСТ 5916-70
Заводський номер
300325
Кількість на модель
14
№
48
Назва деталі
Підшипник
Заводський номер
ГОСТ8995-75
Кількість на модель
1
№
49
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535
Кількість на модель
№
51
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280535-20
Кількість на модель
16
№
51
Назва деталі
Балка
Заводський номер
2701-12-101СП(SP)
Кількість на модель
№
52
Назва деталі
Балка
Заводський номер
2701-12-101-10СП(SP)
Кількість на модель
1
№
52
Назва деталі
Склянка
Заводський номер
2701-12-11
Кількість на модель
1
№
53
Назва деталі
Фланець
Заводський номер
2701-12-27
Кількість на модель
1
№
54
Назва деталі
Фланець
Заводський номер
2701-14-17
Кількість на модель
1
№
55
Назва деталі
Втулка
Заводський номер
2701-14-2
Кількість на модель
1
№
56
Назва деталі
Болт
Заводський номер
281392-20
Кількість на модель
2
№
58
Назва деталі
Болт
Заводський номер
281392
Кількість на модель
№
58
Назва деталі
гвинт
Заводський номер
285330
Кількість на модель
9
№
59
Назва деталі
Манжета
Заводський номер
Манжета95-120-12
Кількість на модель
1
№
60
Назва деталі
Пластина
Заводський номер
401-12-89
Кількість на модель
1
№
61
Назва деталі
Гайка
Заводський номер
401-12-88
Кількість на модель
1
№
62
Назва деталі
Гвинт ВМ- хН. ГОСТ
Заводський номер
350520
Кількість на модель
2
№
63
Назва деталі
Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83
Заводський номер
370250-08
Кількість на модель
3
№
65
Назва деталі
Фланець
Заводський номер
2701-14-4
Кількість на модель
1
№
66
Назва деталі
Муфта
Заводський номер
2601-12-52
Кількість на модель
1
№
67
Назва деталі
Кільце С ГОСТ
Заводський номер
580255
Кількість на модель
1
№
68
Назва деталі
Кільце С ГОСТ
Заводський номер
580309
Кількість на модель
1
№
70
Назва деталі
Кільце С80 ГОСТ13941-86
Заводський номер
580676
Кількість на модель
1
№
71
Назва деталі
Втулка
Заводський номер
2601-12-53
Кількість на модель
1
№
72
Назва деталі
Склянка
Заводський номер
2701-12-21
Кількість на модель
1
№
73
Назва деталі
Манжета
Заводський номер
ГОСТ8752-79/ОСТ38.05.146-78
Кількість на модель
2
№
74
Назва деталі
Вал
Заводський номер
2601-12-51
Кількість на модель
1
№
75
Назва деталі
Підшипник
Заводський номер
ГОСТ8338-75
Кількість на модель
1
№
76
Назва деталі
Шків
Заводський номер
2701-12-22
Кількість на модель
1
№
77
Назва деталі
Прокладка
Заводський номер
2501-12-120
Кількість на модель
18
№
80
Назва деталі
Прокладка
Заводський номер
2501-12-120-01
Кількість на модель
6
№
81
Назва деталі
Прокладка
Заводський номер
2501-12-120-02
Кількість на модель
18
№
82
Назва деталі
Склянка
Заводський номер
2701-12-19
Кількість на модель
№
83
Назва деталі
Склянка
Заводський номер
2701-12-19-20
Кількість на модель
3
№
83
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Блок трансмісії | 2701-12-10-20СП(SP) | |||||||
| Блок трансмісії | 2701-12-10-01-20СП-20(SP) | |||||||
| 1 | Пастка | 2701-14-12СП(SP) | 1 | 1 | 1 | |||
| 2 | Фланець | 2701-14-11СП(SP) | 1 | 1 | 2 | |||
| 2 | Фланець | 2701-14-14СП(SP) | 1 | 1 | 2 | |||
| 3 | Штифт | 32355 | 2 | 2 | 3 | |||
| 4 | Кільце | 400468-11 | 1 | 1 | 4 | |||
| 5 | КІЛЬЦО | ГОСТ18829-73 | 1 | 1 | 5 | |||
| 6 | Корок | 375332 | 2 | 2 | 6 | |||
| 7 | Кільце С ГОСТ | 580855 | 1 | 1 | 7 | |||
| 8 | Кільце С ГОСТ | 580705 | 1 | 1 | 8 | |||
| 9 | Колесо реактора | 2701-14-11 | 1 | 1 | 9 | |||
| 10 | Корпус | 2701-12-1 | 10 | |||||
| 10 | Корпус | 2701-12-1-20 | 1 | 1 | 10 | |||
| 11 | Кільце С105 ГОСТ13940-86 | 700-58-2356 | 1 | 1 | 11 | |||
| 12 | Болт | 285587 | 12 | |||||
| 12 | Болт | 285587-20 | 17 | 17 | 12 | |||
| 13 | Шайба | ГОСТ6402-70 | 56 | 56 | 13 | |||
| 14 | Врізний штуцер | Н.036.04.011 | 4 | 4 | 14 | |||
| 15 | КІЛЬЦО | Кольцо240-250-58-2-3 | 1 | 1 | 15 | |||
| 16 | Дріт | ГОСТ3282-74 | 16 | |||||
| 17 | Болт М-ХХ ГОСТ | 280359 | 17 | |||||
| 17 | Болт М-ХХ ГОСТ | 280359-20 | 9 | 9 | 17 | |||
| 18 | Склянка | 2701-14-6 | 1 | 1 | 18 | |||
| 19 | Шайба | 315271 | 27 | 27 | 19 | |||
| 20 | Болт 3M16x1,5-6gx45.109.40X019 ГОСТ 7796-70 | 280545 | 18 | 18 | 20 | |||
| 21 | Ущільнювальне кільце | 2501-12-181-23 | 1 | 1 | 21 | |||
| 22 | Кільце ущільнювальне | 440015 | 1 | 1 | 22 | |||
| 23 | КІЛЬЦО | ТУ2531-260-00149245-00 | 6 | 6 | 23 | |||
| 24 | Втулка | 2701-12-34-01 | 1 | 1 | 24 | |||
| 25 | Пастка | 2701-14-3 | 1 | 1 | 25 | |||
| 26 | Муфта | 2701-14-13СП(SP) | 1 | 1 | 26 | |||
| 27 | Кільце | 25-14-144 | 1 | 1 | 27 | |||
| 28 | Колектор | 2701-14-5 | 1 | 1 | 28 | |||
| 29 | Ось реактора | 2701-14-10СП(SP) | 1 | 1 | 29 | |||
| 30 | Насосне колесо | 46-14-56 | 1 | 1 | 30 | |||
| 30 | Насосне колесо | 2501-14-56-01 | 1 | 1 | 30 | |||
| 31 | Кронштейн | 2701-12-12 | 1 | 1 | 31 | |||
| 33 | Труба__NT__0__ | 2701-12-102СП(SP) | 2 | 2 | 33 | |||
| 34 | Заглушка | 2701-12-18 | 1 | 1 | 34 | |||
| 35 | Кільце Б | 400468 | 1 | 1 | 35 | |||
| 36 | Болт MX-XX за ГОСТ | 280544 | 36 | |||||
| 36 | Болт MX-XX за ГОСТ | 280544-20 | 40 | 40 | 36 | |||
| 37 | Болт | ГОСТ7796-70 | 66 | 66 | 37 | |||
| 39 | Прокладка | 450223-20 | 1 | 1 | 39 | |||
| 39 | Прокладка | 450223 | 39 | |||||
| 40 | Кришка | 2701-12-3 | 1 | 1 | 40 | |||
| 41 | Турбінне колесо | 25-14-85 | 1 | 1 | 41 | |||
| 43 | Шпилька | 295535 | 24 | 24 | 43 | |||
| 44 | Гайка Mx ГОСТ | 305250 | 24 | 24 | 44 | |||
| 45 | Стопорна пластина | 700-31-2468 | 12 | 12 | 45 | |||
| 46 | Спеціальний болт | 700-28-2375 | 14 | 14 | 46 | |||
| 47 | Стопорна пластина | 700-31-2479 | 7 | 7 | 47 | |||
| 48 | Гайка М20х1,5-6Н.05.40Х019 ГОСТ 5916-70 | 300325 | 14 | 14 | 48 | |||
| 49 | Підшипник | ГОСТ8995-75 | 1 | 1 | 49 | |||
| 51 | Болт Mx-X. ГОСТ | 280535 | 51 | |||||
| 51 | Болт Mx-X. ГОСТ | 280535-20 | 16 | 16 | 51 | |||
| 52 | Балка | 2701-12-101СП(SP) | 52 | |||||
| 52 | Балка | 2701-12-101-10СП(SP) | 1 | 1 | 52 | |||
| 53 | Склянка | 2701-12-11 | 1 | 1 | 53 | |||
| 54 | Фланець | 2701-12-27 | 1 | 1 | 54 | |||
| 55 | Фланець | 2701-14-17 | 1 | 1 | 55 | |||
| 56 | Втулка | 2701-14-2 | 1 | 1 | 56 | |||
| 58 | Болт | 281392-20 | 2 | 2 | 58 | |||
| 58 | Болт | 281392 | 58 | |||||
| 59 | гвинт | 285330 | 9 | 9 | 59 | |||
| 60 | Манжета | Манжета95-120-12 | 1 | 1 | 60 | |||
| 61 | Пластина | 401-12-89 | 1 | 1 | 61 | |||
| 62 | Гайка | 401-12-88 | 1 | 1 | 62 | |||
| 63 | Гвинт ВМ- хН. ГОСТ | 350520 | 2 | 2 | 63 | |||
| 65 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | 370250-08 | 3 | 3 | 65 | |||
| 66 | Фланець | 2701-14-4 | 1 | 1 | 66 | |||
| 67 | Муфта | 2601-12-52 | 1 | 1 | 67 | |||
| 68 | Кільце С ГОСТ | 580255 | 1 | 1 | 68 | |||
| 70 | Кільце С ГОСТ | 580309 | 1 | 1 | 70 | |||
| 71 | Кільце С80 ГОСТ13941-86 | 580676 | 1 | 1 | 71 | |||
| 72 | Втулка | 2601-12-53 | 1 | 1 | 72 | |||
| 73 | Склянка | 2701-12-21 | 1 | 1 | 73 | |||
| 74 | Манжета | ГОСТ8752-79/ОСТ38.05.146-78 | 2 | 2 | 74 | |||
| 75 | Вал | 2601-12-51 | 1 | 1 | 75 | |||
| 76 | Підшипник | ГОСТ8338-75 | 1 | 1 | 76 | |||
| 77 | Шків | 2701-12-22 | 1 | 1 | 77 | |||
| 80 | Прокладка | 2501-12-120 | 18 | 18 | 80 | |||
| 81 | Прокладка | 2501-12-120-01 | 6 | 6 | 81 | |||
| 82 | Прокладка | 2501-12-120-02 | 18 | 18 | 82 | |||
| 83 | Склянка | 2701-12-19 | 83 | |||||
| 83 | Склянка | 2701-12-19-20 | 3 | 3 | 83 |
