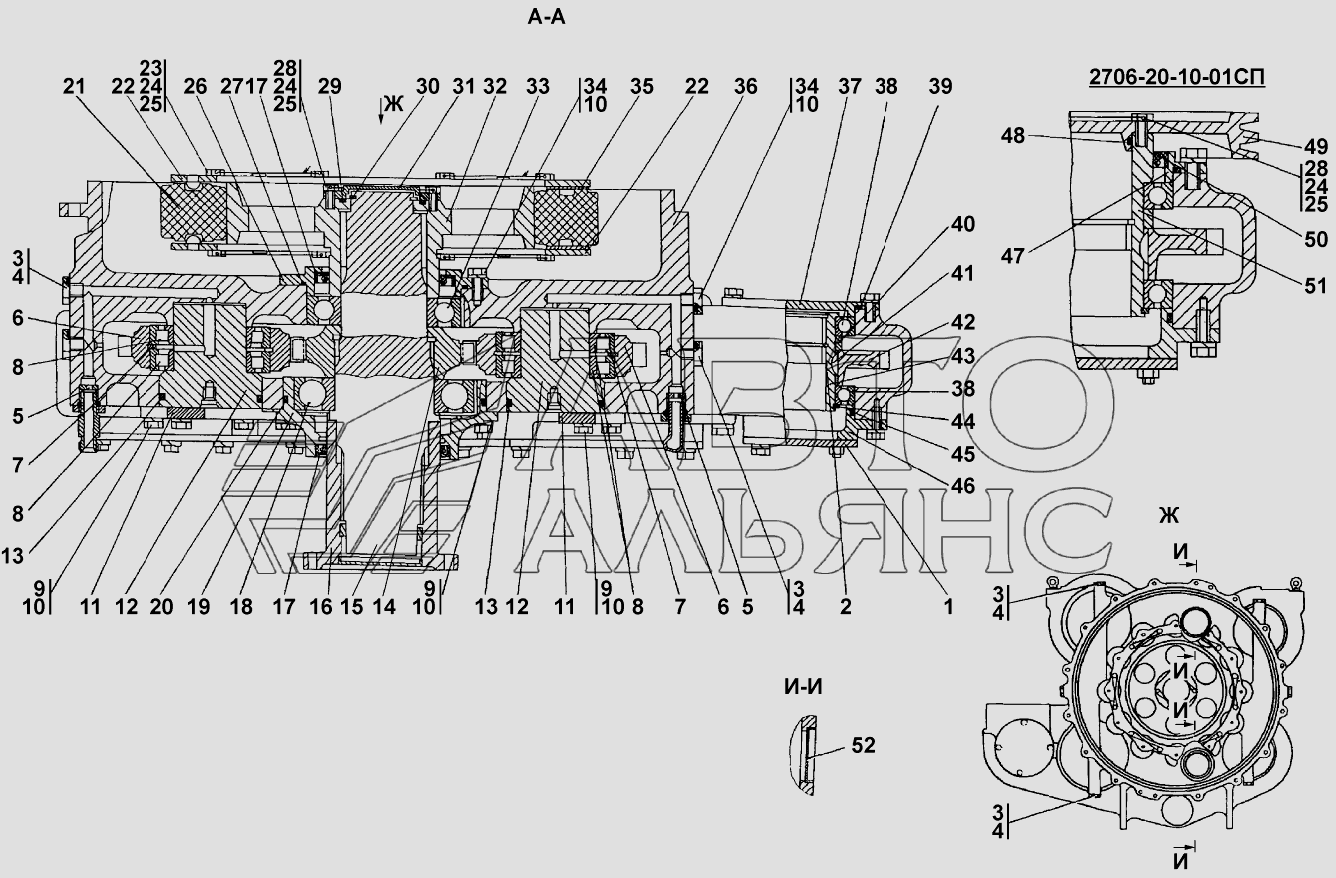

Редуктор приводу насосів
100%
Назва деталі
Редуктор приводу насосів
Заводський номер
2706-20-10-01СП(SP)
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
450167
Кількість на модель
1
№
1
Назва деталі
Кільце С ГОСТ
Заводський номер
580515
Кількість на модель
1
№
2
Назва деталі
Затор
Заводський номер
375331
Кількість на модель
№
3
Назва деталі
Затор
Заводський номер
375331-20
Кількість на модель
8
№
3
Назва деталі
КІЛЬЦО
Заводський номер
ТУ2531-260-00149245-00
Кількість на модель
10
№
4
Назва деталі
Дроссель
Заводський номер
2701-20-29
Кількість на модель
2
№
5
Назва деталі
Шестерня
Заводський номер
5001-20-11
Кількість на модель
2
№
6
Назва деталі
Кільце С ГОСТ
Заводський номер
580821
Кількість на модель
2
№
7
Назва деталі
Підшипник
Заводський номер
ГОСТ8328-75
Кількість на модель
4
№
8
Назва деталі
Болт
Заводський номер
ГОСТ7796-70
Кількість на модель
17
№
9
Назва деталі
Шайба
Заводський номер
ГОСТ6402-70
Кількість на модель
45
№
10
Назва деталі
Планка
Заводський номер
5001-20-27
Кількість на модель
2
№
11
Назва деталі
Ось
Заводський номер
5001-20-7
Кількість на модель
2
№
12
Назва деталі
Кільце
Заводський номер
ГОСТ18829-73/ТУ38.005.204-84
Кількість на модель
4
№
13
Назва деталі
Шестерня
Заводський номер
5001-20-10
Кількість на модель
1
№
14
Назва деталі
Вал
Заводський номер
2702-20-8
Кількість на модель
1
№
15
Назва деталі
Фланець
Заводський номер
2702-20-103СП(SP)
Кількість на модель
2
№
16
Назва деталі
Манжета
Заводський номер
125.150.12ASB025-129.808BASL
Кількість на модель
2
№
17
Назва деталі
Підшипник
Заводський номер
ГОСТ8338-75
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
2702-20-12
Кількість на модель
1
№
19
Назва деталі
КІЛЬЦО
Заводський номер
ГОСТ18829-73
Кількість на модель
1
№
20
Назва деталі
Втулка
Заводський номер
400462
Кількість на модель
12
№
21
Назва деталі
Стопор
Заводський номер
2706-20-3
Кількість на модель
2
№
22
Назва деталі
Болт
Заводський номер
285330-20
Кількість на модель
24
№
23
Назва деталі
гвинт
Заводський номер
285330
Кількість на модель
№
23
Назва деталі
Дріт
Заводський номер
ГОСТ3282-74
Кількість на модель
№
24
Назва деталі
Дріт
Заводський номер
ГОСТ792-67
Кількість на модель
№
25
Назва деталі
Кришка
Заводський номер
5001-20-21-01
Кількість на модель
1
№
26
Назва деталі
Болт
Заводський номер
285221
Кількість на модель
№
28
Назва деталі
Болт
Заводський номер
285221-20
Кількість на модель
4
№
28
Назва деталі
Кільце
Заводський номер
2701-12-51
Кількість на модель
1
№
30
Назва деталі
Кришка
Заводський номер
2701-15-50
Кількість на модель
1
№
31
Назва деталі
Хаб
Заводський номер
2706-20-2
Кількість на модель
1
№
32
Назва деталі
Пастка
Заводський номер
2502-20-4
Кількість на модель
24
№
35
Назва деталі
Корпус
Заводський номер
2701-20-8
Кількість на модель
№
36
Назва деталі
Корпус
Заводський номер
2701-20-8-20
Кількість на модель
1
№
36
Назва деталі
Кришка
Заводський номер
2702-20-5
Кількість на модель
1
№
37
Назва деталі
Втулка
Заводський номер
5001-20-26
Кількість на модель
1
№
40
Назва деталі
Шпонка згідно з ГОСТ
Заводський номер
340450
Кількість на модель
1
№
41
Назва деталі
Шестерня
Заводський номер
5001-20-15
Кількість на модель
1
№
42
Назва деталі
Пастка
Заводський номер
2701-20-10
Кількість на модель
1
№
43
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2122
Кількість на модель
1
№
44
Назва деталі
Кришка
Заводський номер
5001-20-19
Кількість на модель
1
№
46
Назва деталі
Кришка
Заводський номер
2706-20-6
Кількість на модель
1
№
47
Назва деталі
Шків
Заводський номер
2706-20-5
Кількість на модель
1
№
49
Назва деталі
Манжета
Заводський номер
95-120-2BABSL
Кількість на модель
1
№
50
Назва деталі
ВАЛ
Заводський номер
2706-20-4
Кількість на модель
1
№
51
Назва деталі
Заглушка
Заводський номер
700-37-2122
Кількість на модель
2
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Редуктор приводу насосів | 2706-20-10-01СП(SP) | |||||||
| 1 | Прокладка | 450167 | 1 | 1 | 1 | |||
| 2 | Кільце С ГОСТ | 580515 | 1 | 1 | 2 | |||
| 3 | Затор | 375331 | 3 | |||||
| 3 | Затор | 375331-20 | 8 | 8 | 3 | |||
| 4 | КІЛЬЦО | ТУ2531-260-00149245-00 | 10 | 10 | 4 | |||
| 5 | Дроссель | 2701-20-29 | 2 | 2 | 5 | |||
| 6 | Шестерня | 5001-20-11 | 2 | 2 | 6 | |||
| 7 | Кільце С ГОСТ | 580821 | 2 | 2 | 7 | |||
| 8 | Підшипник | ГОСТ8328-75 | 4 | 4 | 8 | |||
| 9 | Болт | ГОСТ7796-70 | 17 | 17 | 9 | |||
| 10 | Шайба | ГОСТ6402-70 | 45 | 45 | 10 | |||
| 11 | Планка | 5001-20-27 | 2 | 2 | 11 | |||
| 12 | Ось | 5001-20-7 | 2 | 2 | 12 | |||
| 13 | Кільце | ГОСТ18829-73/ТУ38.005.204-84 | 4 | 4 | 13 | |||
| 14 | Шестерня | 5001-20-10 | 1 | 1 | 14 | |||
| 15 | Вал | 2702-20-8 | 1 | 1 | 15 | |||
| 16 | Фланець | 2702-20-103СП(SP) | 2 | 2 | 16 | |||
| 17 | Манжета | 125.150.12ASB025-129.808BASL | 2 | 2 | 17 | |||
| 18 | Підшипник | ГОСТ8338-75 | 1 | 1 | 18 | |||
| 19 | Кришка | 2702-20-12 | 1 | 1 | 19 | |||
| 20 | КІЛЬЦО | ГОСТ18829-73 | 1 | 1 | 20 | |||
| 21 | Втулка | 400462 | 12 | 12 | 21 | |||
| 22 | Стопор | 2706-20-3 | 2 | 2 | 22 | |||
| 23 | Болт | 285330-20 | 24 | 24 | 23 | |||
| 23 | гвинт | 285330 | 23 | |||||
| 24 | Дріт | ГОСТ3282-74 | 24 | |||||
| 25 | Дріт | ГОСТ792-67 | 25 | |||||
| 26 | Кришка | 5001-20-21-01 | 1 | 1 | 26 | |||
| 28 | Болт | 285221 | 28 | |||||
| 28 | Болт | 285221-20 | 4 | 4 | 28 | |||
| 30 | Кільце | 2701-12-51 | 1 | 1 | 30 | |||
| 31 | Кришка | 2701-15-50 | 1 | 1 | 31 | |||
| 32 | Хаб | 2706-20-2 | 1 | 1 | 32 | |||
| 35 | Пастка | 2502-20-4 | 24 | 24 | 35 | |||
| 36 | Корпус | 2701-20-8 | 36 | |||||
| 36 | Корпус | 2701-20-8-20 | 1 | 1 | 36 | |||
| 37 | Кришка | 2702-20-5 | 1 | 1 | 37 | |||
| 40 | Втулка | 5001-20-26 | 1 | 1 | 40 | |||
| 41 | Шпонка згідно з ГОСТ | 340450 | 1 | 1 | 41 | |||
| 42 | Шестерня | 5001-20-15 | 1 | 1 | 42 | |||
| 43 | Пастка | 2701-20-10 | 1 | 1 | 43 | |||
| 44 | Кільце С ГОСТ | 700-58-2122 | 1 | 1 | 44 | |||
| 46 | Кришка | 5001-20-19 | 1 | 1 | 46 | |||
| 47 | Кришка | 2706-20-6 | 1 | 1 | 47 | |||
| 49 | Шків | 2706-20-5 | 1 | 1 | 49 | |||
| 50 | Манжета | 95-120-2BABSL | 1 | 1 | 50 | |||
| 51 | ВАЛ | 2706-20-4 | 1 | 1 | 51 | |||
| 52 | Заглушка | 700-37-2122 | 2 | 2 | 52 |
