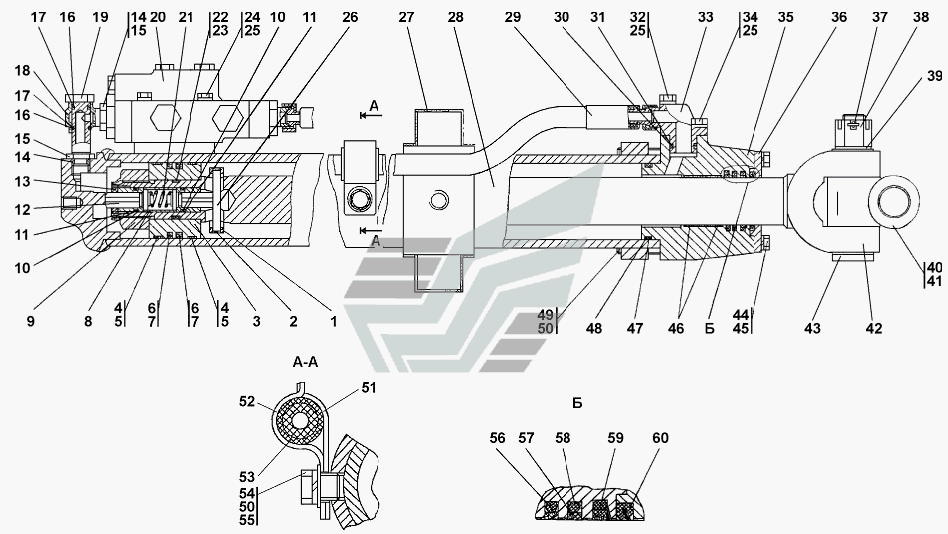

- СП Гідроциліндр діам.
100%
Назва деталі
Гідроциліндр
Заводський номер
1101-26-708СП(SP)
Кількість на модель
№
Назва деталі
Гідроциліндр
Заводський номер
1101-26-708-20СП(SP)
Кількість на модель
№
Назва деталі
Втулка
Заводський номер
1501-26-624
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
58 5761
Кількість на модель
1
№
2
Назва деталі
Поршень
Заводський номер
1101-26-603
Кількість на модель
1
№
3
Назва деталі
Опорна втулка
Заводський номер
1101-26-614
Кількість на модель
2
№
4
Назва деталі
Кільце опорно-направляюче поршневе ЕТ- - кільце опорно-направляюче ЕТ- -
Заводський номер
Е21Т-100-12-3,0
Кількість на модель
2
№
5
Назва деталі
Кільце ущільнювальне
Заводський номер
1101-26-613
Кількість на модель
2
№
6
Назва деталі
Кільце- - -
Заводський номер
080-090-58-2-51-1669
Кількість на модель
2
№
7
Назва деталі
Проставка
Заводський номер
1501-26-623
Кількість на модель
1
№
8
Назва деталі
Гайка спеціальна
Заводський номер
1101-26-615
Кількість на модель
1
№
9
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
026-032-36-2-51-1668
Кількість на модель
1
№
10
Назва деталі
Кільце захисне
Заводський номер
46-93-607-01
Кількість на модель
2
№
11
Назва деталі
Клапан
Заводський номер
1501-26-507СП(SP)
Кількість на модель
2
№
12
Назва деталі
Заглушка
Заводський номер
1501-26-622
Кількість на модель
1
№
13
Назва деталі
Гайка спеціальна
Заводський номер
1101-26-636
Кількість на модель
№
15
Назва деталі
Гайка спеціальна
Заводський номер
1101-26-636-20
Кількість на модель
2
№
15
Назва деталі
Кільце захисне
Заводський номер
2001-26-193
Кількість на модель
№
16
Назва деталі
Кільце- - -
Заводський номер
022-028-36-2-51-1668
Кількість на модель
2
№
17
Назва деталі
Кутник поворотний
Заводський номер
1101-26-635
Кількість на модель
№
18
Назва деталі
Кутник поворотний
Заводський номер
1101-26-635-20
Кількість на модель
1
№
18
Назва деталі
Болт регулювальний
Заводський номер
1101-26-634
Кількість на модель
№
19
Назва деталі
Болт регулювальний
Заводський номер
1101-26-634-20
Кількість на модель
1
№
19
Назва деталі
Пристрій перепускний
Заводський номер
0901-26-509-01СП(SP)
Кількість на модель
№
20
Назва деталі
Пристрій перепускний
Заводський номер
0901-26-509-01-20СП -20SP
Кількість на модель
1
№
20
Назва деталі
Пружина
Заводський номер
38 327
Кількість на модель
1
№
21
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
2
№
22
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
1
№
23
Назва деталі
Болт M
Заводський номер
Болт М10-6gx70
Кількість на модель
4
№
24
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
8
№
25
Назва деталі
Палец
Заводський номер
1501-26-625
Кількість на модель
1
№
26
Назва деталі
Заглушка
Заводський номер
1101-26-628
Кількість на модель
2
№
27
Назва деталі
Корпус
Заводський номер
1101-26-715СП(SP)
Кількість на модель
1
№
28
Назва деталі
Рукав високого тиску
Заводський номер
012001-93-512-31СП(SP)
Кількість на модель
№
29
Назва деталі
Рукав високого тиску
Заводський номер
012001-93-512-31-20СП(SP)
Кількість на модель
1
№
29
Назва деталі
Кільце захисне
Заводський номер
2501-98-550
Кількість на модель
1
№
30
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
1
№
31
Назва деталі
Болт M- x
Заводський номер
28 0285-20
Кількість на модель
2
№
32
Назва деталі
Болт M- x
Заводський номер
28 0285
Кількість на модель
№
32
Назва деталі
Кутник
Заводський номер
011101-97-577
Кількість на модель
№
33
Назва деталі
Кутник
Заводський номер
011101-97-577-20
Кількість на модель
1
№
33
Назва деталі
Болт M10-6gx30
Заводський номер
Болт М10-6gx30
Кількість на модель
2
№
34
Назва деталі
Кришка
Заводський номер
1101-26-649
Кількість на модель
1
№
35
Назва деталі
Скребок
Заводський номер
1501-26-616-01
Кількість на модель
1
№
36
Назва деталі
Шплінт, 3x71
Заводський номер
Шплинт 6,3x71
Кількість на модель
1
№
37
Назва деталі
Горіх Mx
Заводський номер
30 0431
Кількість на модель
№
38
Назва деталі
Горіх Mx
Заводський номер
30 0431-20
Кількість на модель
1
№
38
Назва деталі
Шайба
Заводський номер
31 0410-01-20
Кількість на модель
1
№
39
Назва деталі
Шайба
Заводський номер
31 0410-01
Кількість на модель
№
39
Назва деталі
Шарнір.
Заводський номер
1501-26-618
Кількість на модель
1
№
40
Назва деталі
Шарнір.
Заводський номер
1501-26-632
Кількість на модель
1
№
41
Назва деталі
Шток
Заводський номер
1101-26-604-04
Кількість на модель
№
42
Назва деталі
Шток
Заводський номер
1101-26-604-04-20
Кількість на модель
1
№
42
Назва деталі
Палец
Заводський номер
1501-26-509СП(SP)
Кількість на модель
1
№
43
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,5-6gx35
Кількість на модель
4
№
44
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
4
№
45
Назва деталі
Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- -
Заводський номер
Е22Т-063-30-2,5
Кількість на модель
1
№
46
Назва деталі
Кільце захисне
Заводський номер
1101-26-610
Кількість на модель
1
№
47
Назва деталі
Кільце- - -
Заводський номер
094-100-36-2-51-1668
Кількість на модель
1
№
48
Назва деталі
Болт 3M16x1, __NT__1__
Заводський номер
28 0561
Кількість на модель
№
49
Назва деталі
Болт 3M16x1, __NT__1__
Заводський номер
28 0561-20
Кількість на модель
4
№
49
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
5
№
50
Назва деталі
Планка
Заводський номер
2501-26-301-20
Кількість на модель
1
№
51
Назва деталі
Планка
Заводський номер
2501-26-301
Кількість на модель
№
51
Назва деталі
Скоба
Заводський номер
2501-26-300
Кількість на модель
№
52
Назва деталі
Скоба
Заводський номер
2501-26-300-20
Кількість на модель
1
№
52
Назва деталі
Втулка
Заводський номер
40 0354-05
Кількість на модель
1
№
53
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515-20
Кількість на модель
1
№
54
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515
Кількість на модель
№
54
Назва деталі
Шайба ГОСТ
Заводський номер
31 0270
Кількість на модель
№
55
Назва деталі
Шайба __NT__0__Т. ГОСТ __NT__1__
Заводський номер
31 0270-20
Кількість на модель
1
№
55
Назва деталі
Ущільнення штокове Е-
Заводський номер
Е01-063-12
Кількість на модель
1
№
56
Назва деталі
Кільце ущільнювальне
Заводський номер
312001-26-109-01
Кількість на модель
1
№
57
Назва деталі
Кільце- - -
Заводський номер
070-080-58-2-51-1668
Кількість на модель
1
№
58
Назва деталі
Жировловлювач E-A-
Заводський номер
Е50-А-063-12
Кількість на модель
1
№
59
Назва деталі
Брудознімач - d
Заводський номер
2501-93-506-04СП(SP)
Кількість на модель
1
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр | 1101-26-708СП(SP) | |||||||
| Гідроциліндр | 1101-26-708-20СП(SP) | |||||||
| 1 | Втулка | 1501-26-624 | 1 | 1 | 1 | |||
| 2 | КІЛЬЦО | 58 5761 | 1 | 1 | 2 | |||
| 3 | Поршень | 1101-26-603 | 1 | 1 | 3 | |||
| 4 | Опорна втулка | 1101-26-614 | 2 | 2 | 4 | |||
| 5 | Кільце опорно-направляюче поршневе ЕТ- - кільце опорно-направляюче ЕТ- - | Е21Т-100-12-3,0 | 2 | 2 | 5 | |||
| 6 | Кільце ущільнювальне | 1101-26-613 | 2 | 2 | 6 | |||
| 7 | Кільце- - - | 080-090-58-2-51-1669 | 2 | 2 | 7 | |||
| 8 | Проставка | 1501-26-623 | 1 | 1 | 8 | |||
| 9 | Гайка спеціальна | 1101-26-615 | 1 | 1 | 9 | |||
| 10 | Кільце ГОСТ /ТУ- | 026-032-36-2-51-1668 | 1 | 1 | 10 | |||
| 11 | Кільце захисне | 46-93-607-01 | 2 | 2 | 11 | |||
| 12 | Клапан | 1501-26-507СП(SP) | 2 | 2 | 12 | |||
| 13 | Заглушка | 1501-26-622 | 1 | 1 | 13 | |||
| 15 | Гайка спеціальна | 1101-26-636 | 15 | |||||
| 15 | Гайка спеціальна | 1101-26-636-20 | 2 | 2 | 15 | |||
| 16 | Кільце захисне | 2001-26-193 | 16 | |||||
| 17 | Кільце- - - | 022-028-36-2-51-1668 | 2 | 2 | 17 | |||
| 18 | Кутник поворотний | 1101-26-635 | 18 | |||||
| 18 | Кутник поворотний | 1101-26-635-20 | 1 | 1 | 18 | |||
| 19 | Болт регулювальний | 1101-26-634 | 19 | |||||
| 19 | Болт регулювальний | 1101-26-634-20 | 1 | 1 | 19 | |||
| 20 | Пристрій перепускний | 0901-26-509-01СП(SP) | 20 | |||||
| 20 | Пристрій перепускний | 0901-26-509-01-20СП -20SP | 1 | 1 | 20 | |||
| 21 | Пружина | 38 327 | 1 | 1 | 21 | |||
| 22 | Захисна шайба | 44 0005 | 2 | 2 | 22 | |||
| 23 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 1 | 1 | 23 | |||
| 24 | Болт M | Болт М10-6gx70 | 4 | 4 | 24 | |||
| 25 | Диск __NT__0__OT | Шайба 10 ОТ | 8 | 8 | 25 | |||
| 26 | Палец | 1501-26-625 | 1 | 1 | 26 | |||
| 27 | Заглушка | 1101-26-628 | 2 | 2 | 27 | |||
| 28 | Корпус | 1101-26-715СП(SP) | 1 | 1 | 28 | |||
| 29 | Рукав високого тиску | 012001-93-512-31СП(SP) | 29 | |||||
| 29 | Рукав високого тиску | 012001-93-512-31-20СП(SP) | 1 | 1 | 29 | |||
| 30 | Кільце захисне | 2501-98-550 | 1 | 1 | 30 | |||
| 31 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 1 | 1 | 31 | |||
| 32 | Болт M- x | 28 0285-20 | 2 | 2 | 32 | |||
| 32 | Болт M- x | 28 0285 | 32 | |||||
| 33 | Кутник | 011101-97-577 | 33 | |||||
| 33 | Кутник | 011101-97-577-20 | 1 | 1 | 33 | |||
| 34 | Болт M10-6gx30 | Болт М10-6gx30 | 2 | 2 | 34 | |||
| 35 | Кришка | 1101-26-649 | 1 | 1 | 35 | |||
| 36 | Скребок | 1501-26-616-01 | 1 | 1 | 36 | |||
| 37 | Шплінт, 3x71 | Шплинт 6,3x71 | 1 | 1 | 37 | |||
| 38 | Горіх Mx | 30 0431 | 38 | |||||
| 38 | Горіх Mx | 30 0431-20 | 1 | 1 | 38 | |||
| 39 | Шайба | 31 0410-01-20 | 1 | 1 | 39 | |||
| 39 | Шайба | 31 0410-01 | 39 | |||||
| 40 | Шарнір. | 1501-26-618 | 1 | 1 | 40 | |||
| 41 | Шарнір. | 1501-26-632 | 1 | 1 | 41 | |||
| 42 | Шток | 1101-26-604-04 | 42 | |||||
| 42 | Шток | 1101-26-604-04-20 | 1 | 1 | 42 | |||
| 43 | Палец | 1501-26-509СП(SP) | 1 | 1 | 43 | |||
| 44 | Болт M12x1, __NT__1__ | Болт М12x1,5-6gx35 | 4 | 4 | 44 | |||
| 45 | Диск __NT__0__OT | Шайба 12 ОТ | 4 | 4 | 45 | |||
| 46 | Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- - | Е22Т-063-30-2,5 | 1 | 1 | 46 | |||
| 47 | Кільце захисне | 1101-26-610 | 1 | 1 | 47 | |||
| 48 | Кільце- - - | 094-100-36-2-51-1668 | 1 | 1 | 48 | |||
| 49 | Болт 3M16x1, __NT__1__ | 28 0561 | 49 | |||||
| 49 | Болт 3M16x1, __NT__1__ | 28 0561-20 | 4 | 4 | 49 | |||
| 50 | Диск __NT__0__OT | Шайба 16 ОТ | 5 | 5 | 50 | |||
| 51 | Планка | 2501-26-301-20 | 1 | 1 | 51 | |||
| 51 | Планка | 2501-26-301 | 51 | |||||
| 52 | Скоба | 2501-26-300 | 52 | |||||
| 52 | Скоба | 2501-26-300-20 | 1 | 1 | 52 | |||
| 53 | Втулка | 40 0354-05 | 1 | 1 | 53 | |||
| 54 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515-20 | 1 | 1 | 54 | |||
| 54 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515 | 54 | |||||
| 55 | Шайба ГОСТ | 31 0270 | 55 | |||||
| 55 | Шайба __NT__0__Т. ГОСТ __NT__1__ | 31 0270-20 | 1 | 1 | 55 | |||
| 56 | Ущільнення штокове Е- | Е01-063-12 | 1 | 1 | 56 | |||
| 57 | Кільце ущільнювальне | 312001-26-109-01 | 1 | 1 | 57 | |||
| 58 | Кільце- - - | 070-080-58-2-51-1668 | 1 | 1 | 58 | |||
| 59 | Жировловлювач E-A- | Е50-А-063-12 | 1 | 1 | 59 | |||
| 60 | Брудознімач - d | 2501-93-506-04СП(SP) | 1 | 1 | 60 |
