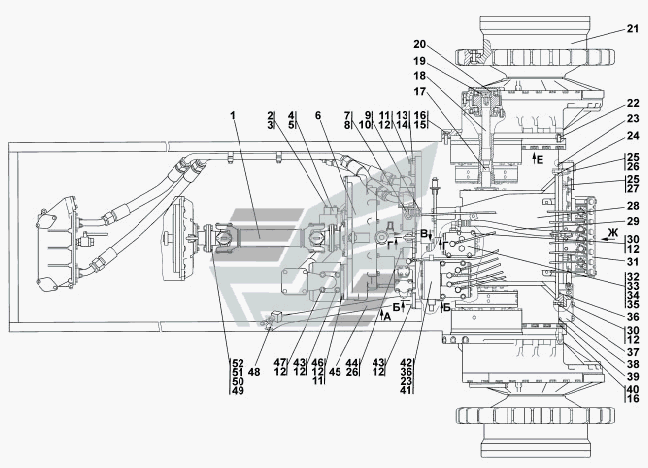

- СП Встановлення трансмісії
100%
Назва деталі
Встановлення трансмісії
Заводський номер
1101-16-2-07СП(SP)
Кількість на модель
№
Назва деталі
Встановлення трансмісії
Заводський номер
1101-16-2-07-20СП -20SP
Кількість на модель
№
Назва деталі
Вал карданний
Заводський номер
1101-49-1-01
Кількість на модель
№
1
Назва деталі
Вал карданний- - -
Заводський номер
1101-49-1-01-20
Кількість на модель
1
№
1
Назва деталі
Болт М-х ГОСТ
Заводський номер
280150-20
Кількість на модель
6
№
2
Назва деталі
Болт М-х ГОСТ
Заводський номер
280150
Кількість на модель
№
2
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
10
№
3
Назва деталі
Фланець
Заводський номер
1101-16-102СП(SP)
Кількість на модель
1
№
4
Назва деталі
Кільце- - -
Заводський номер
020-025-30-2-51-1668
Кількість на модель
1
№
5
Назва деталі
Гідротрансформатор із редуктором приводу насосів
Заводський номер
1101-14-2-01-20СП -20SP
Кількість на модель
1
№
6
Назва деталі
Гідротрансформатор із редуктором приводу насосів
Заводський номер
1101-14-2-01СП(SP)
Кількість на модель
№
6
Назва деталі
Рукав
Заводський номер
404-26-213-24СП(SP)
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
404-26-213-24-20СП -20SP
Кількість на модель
1
№
7
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
2
№
8
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78-20
Кількість на модель
1
№
9
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78
Кількість на модель
№
9
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
1
№
10
Назва деталі
Болт M
Заводський номер
Болт М12-6gx35
Кількість на модель
8
№
11
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
42
№
12
Назва деталі
Кришка
Заводський номер
0901-16-15-20
Кількість на модель
1
№
13
Назва деталі
Кришка
Заводський номер
0901-16-15
Кількість на модель
№
13
Назва деталі
Прокладка
Заводський номер
450342
Кількість на модель
№
14
Назва деталі
Прокладка
Заводський номер
450342-20
Кількість на модель
1
№
14
Назва деталі
Болт M- x
Заводський номер
280551
Кількість на модель
№
15
Назва деталі
Болт M- x
Заводський номер
280551-20
Кількість на модель
28
№
15
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
58
№
16
Назва деталі
Торсіон
Заводський номер
1101-16-113СП(SP)
Кількість на модель
2
№
17
Назва деталі
Торсіон
Заводський номер
1101-16-113-01СП -20SP
Кількість на модель
2
№
18
Назва деталі
Кільце С ГОСТ
Заводський номер
580515
Кількість на модель
2
№
19
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
045-050-30-2-51-1668
Кількість на модель
2
№
20
Назва деталі
Передача бортова, фрикціон і гальмо
Заводський номер
1112-19-1-20СП(SP)
Кількість на модель
2
№
21
Назва деталі
Передача бортова, фрикціон і гальмо
Заводський номер
1112-19-1СП(SP)
Кількість на модель
№
21
Назва деталі
Штифт
Заводський номер
325520
Кількість на модель
2
№
22
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
9
№
23
Назва деталі
КІЛЬЦО
Заводський номер
400468-42
Кількість на модель
1
№
24
Назва деталі
Болт Mx- x
Заводський номер
280507-02-20
Кількість на модель
21
№
25
Назва деталі
Болт Mx- x
Заводський номер
280507-02
Кількість на модель
№
25
Назва деталі
Диск
Заводський номер
Шайба 14 ОТ
Кількість на модель
36
№
26
Назва деталі
Болт Mx- x
Заводський номер
280507-01
Кількість на модель
№
27
Назва деталі
Болт Mx- x
Заводський номер
280507-01-20
Кількість на модель
2
№
27
Назва деталі
Блок трансмісії
Заводський номер
0901-12-14-20СП(SP)
Кількість на модель
1
№
28
Назва деталі
Блок трансмісії
Заводський номер
0901-12-14СП(SP)
Кількість на модель
№
28
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-22СП(SP)
Кількість на модель
№
29
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-22-20СП(SP)
Кількість на модель
1
№
29
Назва деталі
Болт M
Заводський номер
280383-01
Кількість на модель
№
30
Назва деталі
Болт M
Заводський номер
280383-01-20
Кількість на модель
9
№
30
Назва деталі
Система діагностики
Заводський номер
1101-15-22-20СП(SP)
Кількість на модель
1
№
31
Назва деталі
Система діагностики
Заводський номер
1101-15-22СП(SP)
Кількість на модель
№
31
Назва деталі
Клапан
Заводський номер
0901-15-4СП(SP)
Кількість на модель
№
32
Назва деталі
Клапан
Заводський номер
0901-15-4-20СП(SP)
Кількість на модель
1
№
32
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
026-032-36-2-51-1668
Кількість на модель
1
№
33
Назва деталі
Кільце- - -
Заводський номер
034-040-36-2-51-1668
Кількість на модель
1
№
34
Назва деталі
Кільце- - -
Заводський номер
069-075-36-2-51-1668
Кількість на модель
1
№
35
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
8
№
36
Назва деталі
Штифт
Заводський номер
325382
Кількість на модель
2
№
37
Назва деталі
Фільтр
Заводський номер
1101-15-10СП(SP)
Кількість на модель
№
38
Назва деталі
Фільтр
Заводський номер
1101-15-10-20СП(SP)
Кількість на модель
1
№
38
Назва деталі
Кільце
Заводський номер
115-125-58-2-51-1668
Кількість на модель
1
№
39
Назва деталі
Болт M16-6gx60
Заводський номер
280558
Кількість на модель
№
40
Назва деталі
Болт M
Заводський номер
280588-20
Кількість на модель
28
№
40
Назва деталі
Блок управління
Заводський номер
1501-15-41-20СП(SP)
Кількість на модель
1
№
41
Назва деталі
Блок управління
Заводський номер
1501-15-41СП(SP)
Кількість на модель
№
41
Назва деталі
Кільце- - -
Заводський номер
022-026-25-2-51-1668
Кількість на модель
6
№
42
Назва деталі
Болт M
Заводський номер
Болт М12-6gx30
Кількість на модель
14
№
43
Назва деталі
Болт Mx- x
Заводський номер
280507-03
Кількість на модель
№
44
Назва деталі
Болт Mx- x
Заводський номер
280507-03-20
Кількість на модель
2
№
44
Назва деталі
Горловина
Заводський номер
0901-16-15-20СП(SP)
Кількість на модель
1
№
45
Назва деталі
Горловина
Заводський номер
0901-16-15СП(SP)
Кількість на модель
№
45
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
№
46
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
4
№
46
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280379-20
Кількість на модель
6
№
47
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280379
Кількість на модель
№
47
Назва деталі
Мило
Заводський номер
46-14-141СП(SP)
Кількість на модель
№
48
Назва деталі
Мило
Заводський номер
46-14-141-20СП(SP)
Кількість на модель
1
№
48
Назва деталі
Болт спеціальний
Заводський номер
1101-16-43
Кількість на модель
№
49
Назва деталі
Болт спеціальний
Заводський номер
1101-16-43-01
Кількість на модель
8
№
49
Назва деталі
Горіх Mx
Заводський номер
4599651314
Кількість на модель
8
№
50
Назва деталі
Самоконтрагуча гайка М16x1, 5
Заводський номер
168000053000
Кількість на модель
8
№
51
Назва деталі
Шайба
Заводський номер
315271
Кількість на модель
№
52
Назва деталі
Шайба
Заводський номер
315271-20
Кількість на модель
8
№
52
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення трансмісії | 1101-16-2-07СП(SP) | |||||||
| Встановлення трансмісії | 1101-16-2-07-20СП -20SP | |||||||
| 1 | Вал карданний | 1101-49-1-01 | 1 | |||||
| 1 | Вал карданний- - - | 1101-49-1-01-20 | 1 | 1 | 1 | |||
| 2 | Болт М-х ГОСТ | 280150-20 | 6 | 6 | 2 | |||
| 2 | Болт М-х ГОСТ | 280150 | 2 | |||||
| 3 | Диск 8T | Шайба 8Т | 10 | 10 | 3 | |||
| 4 | Фланець | 1101-16-102СП(SP) | 1 | 1 | 4 | |||
| 5 | Кільце- - - | 020-025-30-2-51-1668 | 1 | 1 | 5 | |||
| 6 | Гідротрансформатор із редуктором приводу насосів | 1101-14-2-01-20СП -20SP | 1 | 1 | 6 | |||
| 6 | Гідротрансформатор із редуктором приводу насосів | 1101-14-2-01СП(SP) | 6 | |||||
| 7 | Рукав | 404-26-213-24СП(SP) | 7 | |||||
| 7 | Рукав | 404-26-213-24-20СП -20SP | 1 | 1 | 7 | |||
| 8 | Кільце- - - | 012-016-25-2-51-1668 | 2 | 2 | 8 | |||
| 9 | Штуцер ввертний | 5001-26-78-20 | 1 | 1 | 9 | |||
| 9 | Штуцер ввертний | 5001-26-78 | 9 | |||||
| 10 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 1 | 1 | 10 | |||
| 11 | Болт M | Болт М12-6gx35 | 8 | 8 | 11 | |||
| 12 | Диск __NT__0__OT | Шайба 12 ОТ | 42 | 42 | 12 | |||
| 13 | Кришка | 0901-16-15-20 | 1 | 1 | 13 | |||
| 13 | Кришка | 0901-16-15 | 13 | |||||
| 14 | Прокладка | 450342 | 14 | |||||
| 14 | Прокладка | 450342-20 | 1 | 1 | 14 | |||
| 15 | Болт M- x | 280551 | 15 | |||||
| 15 | Болт M- x | 280551-20 | 28 | 28 | 15 | |||
| 16 | Диск __NT__0__OT | Шайба 16 ОТ | 58 | 58 | 16 | |||
| 17 | Торсіон | 1101-16-113СП(SP) | 2 | 2 | 17 | |||
| 18 | Торсіон | 1101-16-113-01СП -20SP | 2 | 2 | 18 | |||
| 19 | Кільце С ГОСТ | 580515 | 2 | 2 | 19 | |||
| 20 | Кільце ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 2 | 2 | 20 | |||
| 21 | Передача бортова, фрикціон і гальмо | 1112-19-1-20СП(SP) | 2 | 2 | 21 | |||
| 21 | Передача бортова, фрикціон і гальмо | 1112-19-1СП(SP) | 21 | |||||
| 22 | Штифт | 325520 | 2 | 2 | 22 | |||
| 23 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 9 | 9 | 23 | |||
| 24 | КІЛЬЦО | 400468-42 | 1 | 1 | 24 | |||
| 25 | Болт Mx- x | 280507-02-20 | 21 | 21 | 25 | |||
| 25 | Болт Mx- x | 280507-02 | 25 | |||||
| 26 | Диск | Шайба 14 ОТ | 36 | 36 | 26 | |||
| 27 | Болт Mx- x | 280507-01 | 27 | |||||
| 27 | Болт Mx- x | 280507-01-20 | 2 | 2 | 27 | |||
| 28 | Блок трансмісії | 0901-12-14-20СП(SP) | 1 | 1 | 28 | |||
| 28 | Блок трансмісії | 0901-12-14СП(SP) | 28 | |||||
| 29 | Рукав високого тиску | 46-26-355-22СП(SP) | 29 | |||||
| 29 | Рукав високого тиску | 46-26-355-22-20СП(SP) | 1 | 1 | 29 | |||
| 30 | Болт M | 280383-01 | 30 | |||||
| 30 | Болт M | 280383-01-20 | 9 | 9 | 30 | |||
| 31 | Система діагностики | 1101-15-22-20СП(SP) | 1 | 1 | 31 | |||
| 31 | Система діагностики | 1101-15-22СП(SP) | 31 | |||||
| 32 | Клапан | 0901-15-4СП(SP) | 32 | |||||
| 32 | Клапан | 0901-15-4-20СП(SP) | 1 | 1 | 32 | |||
| 33 | Кільце ГОСТ /ТУ- | 026-032-36-2-51-1668 | 1 | 1 | 33 | |||
| 34 | Кільце- - - | 034-040-36-2-51-1668 | 1 | 1 | 34 | |||
| 35 | Кільце- - - | 069-075-36-2-51-1668 | 1 | 1 | 35 | |||
| 36 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 8 | 8 | 36 | |||
| 37 | Штифт | 325382 | 2 | 2 | 37 | |||
| 38 | Фільтр | 1101-15-10СП(SP) | 38 | |||||
| 38 | Фільтр | 1101-15-10-20СП(SP) | 1 | 1 | 38 | |||
| 39 | Кільце | 115-125-58-2-51-1668 | 1 | 1 | 39 | |||
| 40 | Болт M16-6gx60 | 280558 | 40 | |||||
| 40 | Болт M | 280588-20 | 28 | 28 | 40 | |||
| 41 | Блок управління | 1501-15-41-20СП(SP) | 1 | 1 | 41 | |||
| 41 | Блок управління | 1501-15-41СП(SP) | 41 | |||||
| 42 | Кільце- - - | 022-026-25-2-51-1668 | 6 | 6 | 42 | |||
| 43 | Болт M | Болт М12-6gx30 | 14 | 14 | 43 | |||
| 44 | Болт Mx- x | 280507-03 | 44 | |||||
| 44 | Болт Mx- x | 280507-03-20 | 2 | 2 | 44 | |||
| 45 | Горловина | 0901-16-15-20СП(SP) | 1 | 1 | 45 | |||
| 45 | Горловина | 0901-16-15СП(SP) | 45 | |||||
| 46 | Шайба згідно з ГОСТ | 310210 | 46 | |||||
| 46 | Шайба згідно з ГОСТ | 310210-20 | 4 | 4 | 46 | |||
| 47 | Болт М-Х. ГОСТ | 280379-20 | 6 | 6 | 47 | |||
| 47 | Болт М-ХХ ГОСТ | 280379 | 47 | |||||
| 48 | Мило | 46-14-141СП(SP) | 48 | |||||
| 48 | Мило | 46-14-141-20СП(SP) | 1 | 1 | 48 | |||
| 49 | Болт спеціальний | 1101-16-43 | 49 | |||||
| 49 | Болт спеціальний | 1101-16-43-01 | 8 | 8 | 49 | |||
| 50 | Горіх Mx | 4599651314 | 8 | 8 | 50 | |||
| 51 | Самоконтрагуча гайка М16x1, 5 | 168000053000 | 8 | 8 | 51 | |||
| 52 | Шайба | 315271 | 52 | |||||
| 52 | Шайба | 315271-20 | 8 | 8 | 52 |
