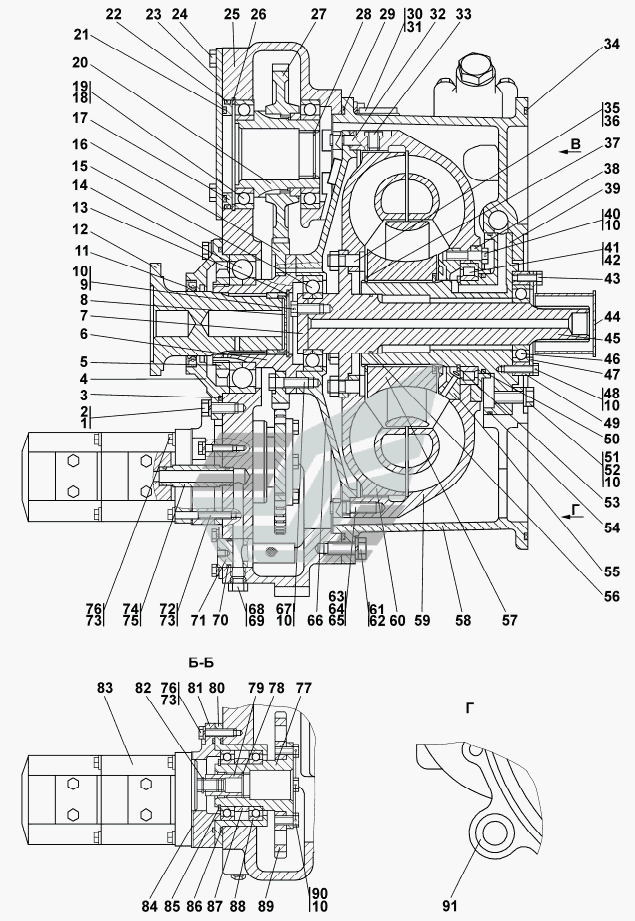

- СП Гідротрансформатор
100%
Назва деталі
Болт M
Заводський номер
Болт М12-6gx30
Кількість на модель
№
1
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
2
Назва деталі
Кільце ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
175-180-36-2-51-1668
Кількість на модель
№
3
Назва деталі
Кришка
Заводський номер
1101-14-27
Кількість на модель
№
4
Назва деталі
ДІВЧИНА
Заводський номер
1101-14-51
Кількість на модель
№
5
Назва деталі
Хаб
Заводський номер
1101-14-16СП(SP)
Кількість на модель
№
6
Назва деталі
Фланець
Заводський номер
1101-14-13
Кількість на модель
№
7
Назва деталі
Заглушка
Заводський номер
1101-14-37
Кількість на модель
№
8
Назва деталі
гвинт
Заводський номер
28 5330
Кількість на модель
№
9
Назва деталі
Дріт, - C
Заводський номер
Проволока 1,6-0-С
Кількість на модель
№
10
Назва деталі
Манжета- BAUSLX2 AS DIN (Арт.- )
Заводський номер
75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653)
Кількість на модель
№
11
Назва деталі
Фланець
Заводський номер
1101-14-46
Кількість на модель
№
12
Назва деталі
Кільце С
Заводський номер
58 0673
Кількість на модель
№
13
Назва деталі
Підшипник Л
Заводський номер
6-176218Л
Кількість на модель
№
14
Назва деталі
Підшипник Л
Заводський номер
6-176212 Л
Кількість на модель
№
15
Назва деталі
Шестерня
Заводський номер
1101-14-18
Кількість на модель
№
16
Назва деталі
Втулка
Заводський номер
2501-20-51
Кількість на модель
№
17
Назва деталі
Підшипник ГОСТ
Заводський номер
116А
Кількість на модель
№
18
Назва деталі
Підшипник
Заводський номер
6016.P6Q6
Кількість на модель
№
19
Назва деталі
Хаб
Заводський номер
1101-14-22
Кількість на модель
№
20
Назва деталі
Кільце- - ІРП
Заводський номер
100-110-58-2-ИРП1314-1
Кількість на модель
№
21
Назва деталі
Кільце
Заводський номер
115-125-58-2-51-1668
Кількість на модель
№
22
Назва деталі
Кришка
Заводський номер
2501-20-33
Кількість на модель
№
23
Назва деталі
Болт M12-6gx25
Заводський номер
Болт М12-6gx25
Кількість на модель
№
24
Назва деталі
Корпус
Заводський номер
1101-14-2-20
Кількість на модель
№
25
Назва деталі
Корпус
Заводський номер
1101-14-2
Кількість на модель
№
25
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0818
Кількість на модель
№
26
Назва деталі
Шестерня
Заводський номер
1101-14-13СП(SP)
Кількість на модель
№
27
Назва деталі
Кільце С
Заводський номер
58 0515
Кількість на модель
№
28
Назва деталі
КІЛЬЦО
Заводський номер
40 0468-13
Кількість на модель
№
29
Назва деталі
Затор
Заводський номер
700-37-2140-20
Кількість на модель
№
30
Назва деталі
Затор
Заводський номер
700-37-2140
Кількість на модель
№
30
Назва деталі
Кільце ГОСТ /ГОСТ
Заводський номер
045-050-30-2-51-1668
Кількість на модель
№
31
Назва деталі
Штифт
Заводський номер
32 5383
Кількість на модель
№
32
Назва деталі
Корок
Заводський номер
37 5332
Кількість на модель
№
33
Назва деталі
Болт призонний
Заводський номер
1101-12-56
Кількість на модель
№
35
Назва деталі
Гайка Mx, H ГОСТ
Заводський номер
30 0252
Кількість на модель
№
36
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0760
Кількість на модель
№
37
Назва деталі
Склянка
Заводський номер
1101-14-14
Кількість на модель
№
38
Назва деталі
Ось реактора
Заводський номер
1101-14-10СП(SP)
Кількість на модель
№
39
Назва деталі
Болт M- x
Заводський номер
28 0252
Кількість на модель
№
40
Назва деталі
Підшипник
Заводський номер
1032920
Кількість на модель
№
41
Назва деталі
Підшипник A- DT ETU
Заводський номер
7А-1032920Д1Т3 ЕТУ100/1
Кількість на модель
№
42
Назва деталі
Болт M8-6gx20
Заводський номер
Болт М8-6gx20
Кількість на модель
№
43
Назва деталі
Кришка
Заводський номер
1101-14-15СП(SP)
Кількість на модель
№
44
Назва деталі
Вал турбіни
Заводський номер
1101-14-45
Кількість на модель
№
45
Назва деталі
Підшипник
Заводський номер
210А
Кількість на модель
№
46
Назва деталі
КІЛЬЦО
Заводський номер
1101-14-17
Кількість на модель
№
47
Назва деталі
Болт
Заводський номер
28 5140
Кількість на модель
№
48
Назва деталі
Склянка
Заводський номер
1101-14-16
Кількість на модель
№
49
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-12-181-35
Кількість на модель
№
50
Назва деталі
Шайба
Заводський номер
31 5220
Кількість на модель
№
51
Назва деталі
Болт Mx- x
Заводський номер
280500
Кількість на модель
№
52
Назва деталі
Болт Mx- x
Заводський номер
280500-20
Кількість на модель
№
52
Назва деталі
КІЛЬЦО
Заводський номер
58 5772
Кількість на модель
№
53
Назва деталі
Кільце- - -
Заводський номер
205-210-36-2-51-1668
Кількість на модель
№
54
Назва деталі
Колектор
Заводський номер
1101-14-15
Кількість на модель
№
55
Назва деталі
Кільце ущільнювальне
Заводський номер
44 0015
Кількість на модель
№
56
Назва деталі
Колесо реактора
Заводський номер
1101-14-5
Кількість на модель
№
57
Назва деталі
Корпус
Заводський номер
1101-14-1
Кількість на модель
№
58
Назва деталі
Корпус
Заводський номер
1101-14-1-20
Кількість на модель
№
58
Назва деталі
Колесо насосне
Заводський номер
1101-14-3
Кількість на модель
№
59
Назва деталі
Колесо турбінне
Заводський номер
1101-14-4
Кількість на модель
№
60
Назва деталі
Болт Mx- x
Заводський номер
280507
Кількість на модель
№
61
Назва деталі
Болт Mx- x
Заводський номер
280507-20
Кількість на модель
№
61
Назва деталі
Диск
Заводський номер
Шайба 14 ОТ
Кількість на модель
№
62
Назва деталі
Тарілка
Заводський номер
1101-14-36
Кількість на модель
№
63
Назва деталі
Гайка М12х1,
Заводський номер
309213
Кількість на модель
№
64
Назва деталі
Шпилька Мх(, п)/(- )х ГОСТ
Заводський номер
290320
Кількість на модель
№
65
Назва деталі
Фланець
Заводський номер
1101-14-11СП(SP)
Кількість на модель
№
66
Назва деталі
Болт M
Заводський номер
28 0351
Кількість на модель
№
67
Назва деталі
Корок
Заводський номер
37 5516
Кількість на модель
№
68
Назва деталі
Корок
Заводський номер
37 5516-20
Кількість на модель
№
68
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
69
Назва деталі
Кільце- - -
Заводський номер
027-032-30-2-51-1668
Кількість на модель
№
70
Назва деталі
Забірник
Заводський номер
1101-14-14СП(SP)
Кількість на модель
№
71
Назва деталі
Болт M
Заводський номер
Болт М8-6gx70
Кількість на модель
№
72
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
73
Назва деталі
Втулка
Заводський номер
1101-14-26
Кількість на модель
№
74
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
75
Назва деталі
Болт M8-6gx35
Заводський номер
Болт М8-6gx35
Кількість на модель
№
76
Назва деталі
Хаб
Заводський номер
1101-14-24
Кількість на модель
№
77
Назва деталі
Кільце С28 ГОСТ13941-86
Заводський номер
58 0272
Кількість на модель
№
78
Назва деталі
Муфта
Заводський номер
404-26-29
Кількість на модель
№
79
Назва деталі
Склянка
Заводський номер
1101-14-25
Кількість на модель
№
80
Назва деталі
Кришка
Заводський номер
1101-14-28
Кількість на модель
№
81
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0155
Кількість на модель
№
82
Назва деталі
Насос NSD-D-
Заводський номер
НШ14Д-10Д-3
Кількість на модель
№
83
Назва деталі
Прокладка
Заводський номер
45 0029
Кількість на модель
№
84
Назва деталі
Прокладка
Заводський номер
45 0029-20
Кількість на модель
№
84
Назва деталі
Кільце С
Заводський номер
58 0510
Кількість на модель
№
85
Назва деталі
Кільце- - -
Заводський номер
104-110-36-2-51-1668
Кількість на модель
№
86
Назва деталі
Втулка
Заводський номер
1101-14-23
Кількість на модель
№
87
Назва деталі
Підшипник ГОСТ
Заводський номер
110
Кількість на модель
№
88
Назва деталі
Шестерня
Заводський номер
1101-14-21
Кількість на модель
№
89
Назва деталі
гвинт
Заводський номер
28 5221
Кількість на модель
№
90
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
№
91
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Болт M | Болт М12-6gx30 | 1 | |||||
| 2 | Диск __NT__0__OT | Шайба 12 ОТ | 2 | |||||
| 3 | Кільце ГОСТ 18829-73/ТУ 38.005.204-84 | 175-180-36-2-51-1668 | 3 | |||||
| 4 | Кришка | 1101-14-27 | 4 | |||||
| 5 | ДІВЧИНА | 1101-14-51 | 5 | |||||
| 6 | Хаб | 1101-14-16СП(SP) | 6 | |||||
| 7 | Фланець | 1101-14-13 | 7 | |||||
| 8 | Заглушка | 1101-14-37 | 8 | |||||
| 9 | гвинт | 28 5330 | 9 | |||||
| 10 | Дріт, - C | Проволока 1,6-0-С | 10 | |||||
| 11 | Манжета- BAUSLX2 AS DIN (Арт.- ) | 75-100-10 BAUSLX2 AS DIN 3761 (Art.-Nr.524653) | 11 | |||||
| 12 | Фланець | 1101-14-46 | 12 | |||||
| 13 | Кільце С | 58 0673 | 13 | |||||
| 14 | Підшипник Л | 6-176218Л | 14 | |||||
| 15 | Підшипник Л | 6-176212 Л | 15 | |||||
| 16 | Шестерня | 1101-14-18 | 16 | |||||
| 17 | Втулка | 2501-20-51 | 17 | |||||
| 18 | Підшипник ГОСТ | 116А | 18 | |||||
| 19 | Підшипник | 6016.P6Q6 | 19 | |||||
| 20 | Хаб | 1101-14-22 | 20 | |||||
| 21 | Кільце- - ІРП | 100-110-58-2-ИРП1314-1 | 21 | |||||
| 22 | Кільце | 115-125-58-2-51-1668 | 22 | |||||
| 23 | Кришка | 2501-20-33 | 23 | |||||
| 24 | Болт M12-6gx25 | Болт М12-6gx25 | 24 | |||||
| 25 | Корпус | 1101-14-2-20 | 25 | |||||
| 25 | Корпус | 1101-14-2 | 25 | |||||
| 26 | Кільце С ГОСТ | 58 0818 | 26 | |||||
| 27 | Шестерня | 1101-14-13СП(SP) | 27 | |||||
| 28 | Кільце С | 58 0515 | 28 | |||||
| 29 | КІЛЬЦО | 40 0468-13 | 29 | |||||
| 30 | Затор | 700-37-2140-20 | 30 | |||||
| 30 | Затор | 700-37-2140 | 30 | |||||
| 31 | Кільце ГОСТ /ГОСТ | 045-050-30-2-51-1668 | 31 | |||||
| 32 | Штифт | 32 5383 | 32 | |||||
| 33 | Корок | 37 5332 | 33 | |||||
| 35 | Болт призонний | 1101-12-56 | 35 | |||||
| 36 | Гайка Mx, H ГОСТ | 30 0252 | 36 | |||||
| 37 | Кільце С ГОСТ | 58 0760 | 37 | |||||
| 38 | Склянка | 1101-14-14 | 38 | |||||
| 39 | Ось реактора | 1101-14-10СП(SP) | 39 | |||||
| 40 | Болт M- x | 28 0252 | 40 | |||||
| 41 | Підшипник | 1032920 | 41 | |||||
| 42 | Підшипник A- DT ETU | 7А-1032920Д1Т3 ЕТУ100/1 | 42 | |||||
| 43 | Болт M8-6gx20 | Болт М8-6gx20 | 43 | |||||
| 44 | Кришка | 1101-14-15СП(SP) | 44 | |||||
| 45 | Вал турбіни | 1101-14-45 | 45 | |||||
| 46 | Підшипник | 210А | 46 | |||||
| 47 | КІЛЬЦО | 1101-14-17 | 47 | |||||
| 48 | Болт | 28 5140 | 48 | |||||
| 49 | Склянка | 1101-14-16 | 49 | |||||
| 50 | Кільце ущільнювальне | 2501-12-181-35 | 50 | |||||
| 51 | Шайба | 31 5220 | 51 | |||||
| 52 | Болт Mx- x | 280500 | 52 | |||||
| 52 | Болт Mx- x | 280500-20 | 52 | |||||
| 53 | КІЛЬЦО | 58 5772 | 53 | |||||
| 54 | Кільце- - - | 205-210-36-2-51-1668 | 54 | |||||
| 55 | Колектор | 1101-14-15 | 55 | |||||
| 56 | Кільце ущільнювальне | 44 0015 | 56 | |||||
| 57 | Колесо реактора | 1101-14-5 | 57 | |||||
| 58 | Корпус | 1101-14-1 | 58 | |||||
| 58 | Корпус | 1101-14-1-20 | 58 | |||||
| 59 | Колесо насосне | 1101-14-3 | 59 | |||||
| 60 | Колесо турбінне | 1101-14-4 | 60 | |||||
| 61 | Болт Mx- x | 280507 | 61 | |||||
| 61 | Болт Mx- x | 280507-20 | 61 | |||||
| 62 | Диск | Шайба 14 ОТ | 62 | |||||
| 63 | Тарілка | 1101-14-36 | 63 | |||||
| 64 | Гайка М12х1, | 309213 | 64 | |||||
| 65 | Шпилька Мх(, п)/(- )х ГОСТ | 290320 | 65 | |||||
| 66 | Фланець | 1101-14-11СП(SP) | 66 | |||||
| 67 | Болт M | 28 0351 | 67 | |||||
| 68 | Корок | 37 5516 | 68 | |||||
| 68 | Корок | 37 5516-20 | 68 | |||||
| 69 | Кільце- - - | 012-016-25-2-51-1668 | 69 | |||||
| 70 | Кільце- - - | 027-032-30-2-51-1668 | 70 | |||||
| 71 | Забірник | 1101-14-14СП(SP) | 71 | |||||
| 72 | Болт M | Болт М8-6gx70 | 72 | |||||
| 73 | Диск 8T | Шайба 8Т | 73 | |||||
| 74 | Втулка | 1101-14-26 | 74 | |||||
| 75 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 75 | |||||
| 76 | Болт M8-6gx35 | Болт М8-6gx35 | 76 | |||||
| 77 | Хаб | 1101-14-24 | 77 | |||||
| 78 | Кільце С28 ГОСТ13941-86 | 58 0272 | 78 | |||||
| 79 | Муфта | 404-26-29 | 79 | |||||
| 80 | Склянка | 1101-14-25 | 80 | |||||
| 81 | Кришка | 1101-14-28 | 81 | |||||
| 82 | Кільце С ГОСТ | 58 0155 | 82 | |||||
| 83 | Насос NSD-D- | НШ14Д-10Д-3 | 83 | |||||
| 84 | Прокладка | 45 0029 | 84 | |||||
| 84 | Прокладка | 45 0029-20 | 84 | |||||
| 85 | Кільце С | 58 0510 | 85 | |||||
| 86 | Кільце- - - | 104-110-36-2-51-1668 | 86 | |||||
| 87 | Втулка | 1101-14-23 | 87 | |||||
| 88 | Підшипник ГОСТ | 110 | 88 | |||||
| 89 | Шестерня | 1101-14-21 | 89 | |||||
| 90 | гвинт | 28 5221 | 90 | |||||
| 91 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 91 |
