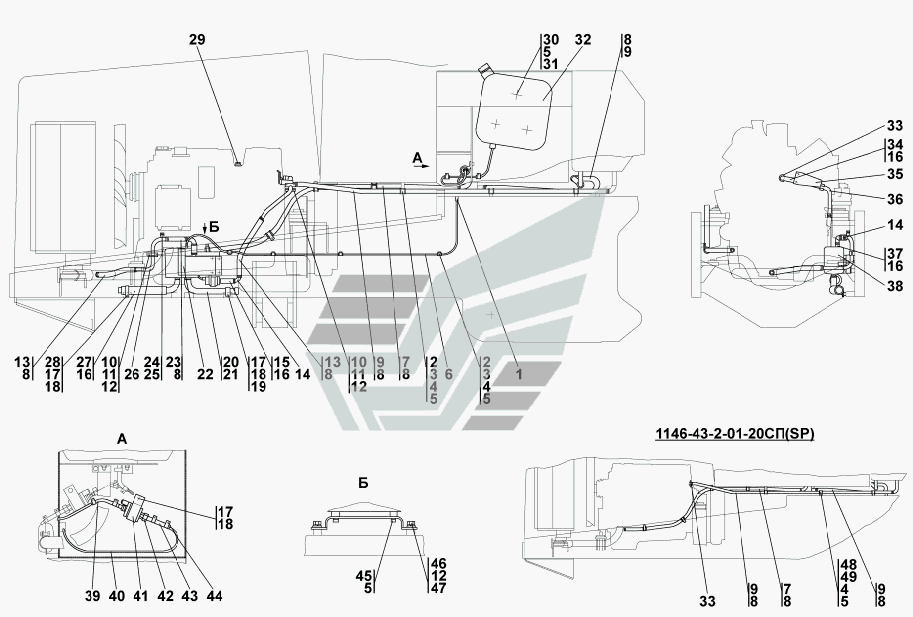

- СП Встановлення системи підігріву
100%
Назва деталі
Встановлення системи підігріву
Заводський номер
1146-43-2-01СП(SP)
Кількість на модель
№
Назва деталі
Встановлення системи підігріву
Заводський номер
1146-43-2-01-20СП(SP)
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
46 0401-09
Кількість на модель
№
1
Назва деталі
Прокладка
Заводський номер
700-40-6684-16
Кількість на модель
-
№
2
Назва деталі
Хомутик
Заводський номер
700-41-3310
Кількість на модель
-
№
3
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
9
№
4
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
9
№
5
Назва деталі
Трубка пластикова
Заводський номер
Трубка пластиковая 4x1.25
Кількість на модель
-
№
6
Назва деталі
Рукав
Заводський номер
46 0601-48
Кількість на модель
№
7
Назва деталі
Рукав
Заводський номер
46 0601-48-20
Кількість на модель
1
№
7
Назва деталі
Шланговий хомут DIN3017- АS20-
Заводський номер
476715900016
Кількість на модель
6
№
8
Назва деталі
Рукав
Заводський номер
46 0601-45
Кількість на модель
№
9
Назва деталі
Рукав
Заводський номер
46 0601-45-20
Кількість на модель
2
№
9
Назва деталі
Притиск
Заводський номер
2502-43-79
Кількість на модель
-
№
10
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx40
Кількість на модель
4
№
11
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
8
№
12
Назва деталі
Рукав
Заводський номер
46 0801-03
Кількість на модель
-
№
13
Назва деталі
Трубопровід
Заводський номер
1146-43-32СП(SP)
Кількість на модель
-
№
14
Назва деталі
Рукав
Заводський номер
Рукав
Кількість на модель
-
№
15
Назва деталі
Диск
Заводський номер
Ф30
Кількість на модель
-
№
16
Назва деталі
Болт M
Заводський номер
Болт М6
Кількість на модель
-
№
17
Назва деталі
Діаметр диска d=
Заводський номер
Шайба d=6.5
Кількість на модель
-
№
18
Назва деталі
Хомутик
Заводський номер
Хомутик
Кількість на модель
-
№
19
Назва деталі
Труба вихлопна
Заводський номер
Труба выхлопная
Кількість на модель
-
№
20
Назва деталі
Відбійник
Заводський номер
Ф35
Кількість на модель
-
№
21
Назва деталі
Кронштейн
Заводський номер
1146-43-34СП(SP)
Кількість на модель
-
№
22
Назва деталі
Рукав
Заводський номер
46 0801-07
Кількість на модель
-
№
23
Назва деталі
Прокладка
Заводський номер
46-43-313
Кількість на модель
-
№
24
Назва деталі
Корок
Заводський номер
700-37-2077
Кількість на модель
-
№
25
Назва деталі
Трубопровід
Заводський номер
1106-43-89СП(SP)
Кількість на модель
-
№
26
Назва деталі
Патрубок забора воздуха
Заводський номер
Патрубок забора воздуха
Кількість на модель
-
№
27
Назва деталі
Хомутик
Заводський номер
700-41-3267
Кількість на модель
-
№
28
Назва деталі
Пробка КГ 1/2
Заводський номер
37 0640-20
Кількість на модель
-
№
29
Назва деталі
Болт M
Заводський номер
Болт М8-6gx70
Кількість на модель
3
№
30
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
-
№
31
Назва деталі
Бак паливний
Заводський номер
Бак топливный
Кількість на модель
-
№
32
Назва деталі
Перехідник
Заводський номер
1146-43-20
Кількість на модель
№
33
Назва деталі
Перехідник
Заводський номер
1146-43-20-02
Кількість на модель
1
№
33
Назва деталі
Рукав кутовий Ф20x29
Заводський номер
Ф20x29
Кількість на модель
-
№
34
Назва деталі
Кронштейн
Заводський номер
1146-43-31СП(SP)
Кількість на модель
-
№
35
Назва деталі
Трубопровід
Заводський номер
1146-43-30СП(SP)
Кількість на модель
-
№
36
Назва деталі
Рукав діам. 20x29 l=
Заводський номер
20x29 l=80
Кількість на модель
-
№
37
Назва деталі
"Рідинний обігрівач ""HYDRONIC M12"" ""
Заводський номер
HYDRONIC M12
Кількість на модель
-
№
38
Назва деталі
Рукав діам. l=
Заводський номер
3.5x9.5 l=50
Кількість на модель
-
№
39
Назва деталі
Трубка пластикова 4x6
Заводський номер
Трубка пластиковая 4x6
Кількість на модель
-
№
40
Назва деталі
Тримач насоса
Заводський номер
Держатель насоса
Кількість на модель
-
№
41
Назва деталі
Насос паливний
Заводський номер
топливный
Кількість на модель
-
№
42
Назва деталі
Рукав діам. 5x11 l=
Заводський номер
5x11 l=60
Кількість на модель
-
№
43
Назва деталі
Хомут стяжний діам.
Заводський номер
диам. 10
Кількість на модель
-
№
44
Назва деталі
Болт M8-6gx20
Заводський номер
Болт М8-6gx20
Кількість на модель
4
№
45
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт M12x1,25-6gx25
Кількість на модель
4
№
46
Назва деталі
Диск
Заводський номер
319210
Кількість на модель
-
№
47
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
9
№
48
Назва деталі
Хомутик
Заводський номер
415320
Кількість на модель
9
№
49
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи підігріву | 1146-43-2-01СП(SP) | |||||||
| Встановлення системи підігріву | 1146-43-2-01-20СП(SP) | |||||||
| 1 | Рукав | 46 0401-09 | 1 | |||||
| 2 | Прокладка | 700-40-6684-16 | - | - | 2 | |||
| 3 | Хомутик | 700-41-3310 | - | - | 3 | |||
| 4 | Болт M8-6gx16 | Болт М8-6gx16 | 9 | 9 | 4 | |||
| 5 | Диск 8T | Шайба 8Т | 9 | 9 | 5 | |||
| 6 | Трубка пластикова | Трубка пластиковая 4x1.25 | - | - | 6 | |||
| 7 | Рукав | 46 0601-48 | 7 | |||||
| 7 | Рукав | 46 0601-48-20 | 1 | 1 | 7 | |||
| 8 | Шланговий хомут DIN3017- АS20- | 476715900016 | 6 | 6 | 8 | |||
| 9 | Рукав | 46 0601-45 | 9 | |||||
| 9 | Рукав | 46 0601-45-20 | 2 | 2 | 9 | |||
| 10 | Притиск | 2502-43-79 | - | - | 10 | |||
| 11 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx40 | 4 | 4 | 11 | |||
| 12 | Диск __NT__0__OT | Шайба 12 ОТ | 8 | 8 | 12 | |||
| 13 | Рукав | 46 0801-03 | - | - | 13 | |||
| 14 | Трубопровід | 1146-43-32СП(SP) | - | - | 14 | |||
| 15 | Рукав | Рукав | - | - | 15 | |||
| 16 | Диск | Ф30 | - | - | 16 | |||
| 17 | Болт M | Болт М6 | - | - | 17 | |||
| 18 | Діаметр диска d= | Шайба d=6.5 | - | - | 18 | |||
| 19 | Хомутик | Хомутик | - | - | 19 | |||
| 20 | Труба вихлопна | Труба выхлопная | - | - | 20 | |||
| 21 | Відбійник | Ф35 | - | - | 21 | |||
| 22 | Кронштейн | 1146-43-34СП(SP) | - | - | 22 | |||
| 23 | Рукав | 46 0801-07 | - | - | 23 | |||
| 24 | Прокладка | 46-43-313 | - | - | 24 | |||
| 25 | Корок | 700-37-2077 | - | - | 25 | |||
| 26 | Трубопровід | 1106-43-89СП(SP) | - | - | 26 | |||
| 27 | Патрубок забора воздуха | Патрубок забора воздуха | - | - | 27 | |||
| 28 | Хомутик | 700-41-3267 | - | - | 28 | |||
| 29 | Пробка КГ 1/2 | 37 0640-20 | - | - | 29 | |||
| 30 | Болт M | Болт М8-6gx70 | 3 | 3 | 30 | |||
| 31 | Шайба ГОСТ | 31 0150 | - | - | 31 | |||
| 32 | Бак паливний | Бак топливный | - | - | 32 | |||
| 33 | Перехідник | 1146-43-20 | 33 | |||||
| 33 | Перехідник | 1146-43-20-02 | 1 | 1 | 33 | |||
| 34 | Рукав кутовий Ф20x29 | Ф20x29 | - | - | 34 | |||
| 35 | Кронштейн | 1146-43-31СП(SP) | - | - | 35 | |||
| 36 | Трубопровід | 1146-43-30СП(SP) | - | - | 36 | |||
| 37 | Рукав діам. 20x29 l= | 20x29 l=80 | - | - | 37 | |||
| 38 | "Рідинний обігрівач ""HYDRONIC M12"" "" | HYDRONIC M12 | - | - | 38 | |||
| 39 | Рукав діам. l= | 3.5x9.5 l=50 | - | - | 39 | |||
| 40 | Трубка пластикова 4x6 | Трубка пластиковая 4x6 | - | - | 40 | |||
| 41 | Тримач насоса | Держатель насоса | - | - | 41 | |||
| 42 | Насос паливний | топливный | - | - | 42 | |||
| 43 | Рукав діам. 5x11 l= | 5x11 l=60 | - | - | 43 | |||
| 44 | Хомут стяжний діам. | диам. 10 | - | - | 44 | |||
| 45 | Болт M8-6gx20 | Болт М8-6gx20 | 4 | 4 | 45 | |||
| 46 | Болт M12x1, __NT__1__ | Болт M12x1,25-6gx25 | 4 | 4 | 46 | |||
| 47 | Диск | 319210 | - | - | 47 | |||
| 48 | Прокладка | 700-40-6684-03 | 9 | 9 | 48 | |||
| 49 | Хомутик | 415320 | 9 | 9 | 49 |
