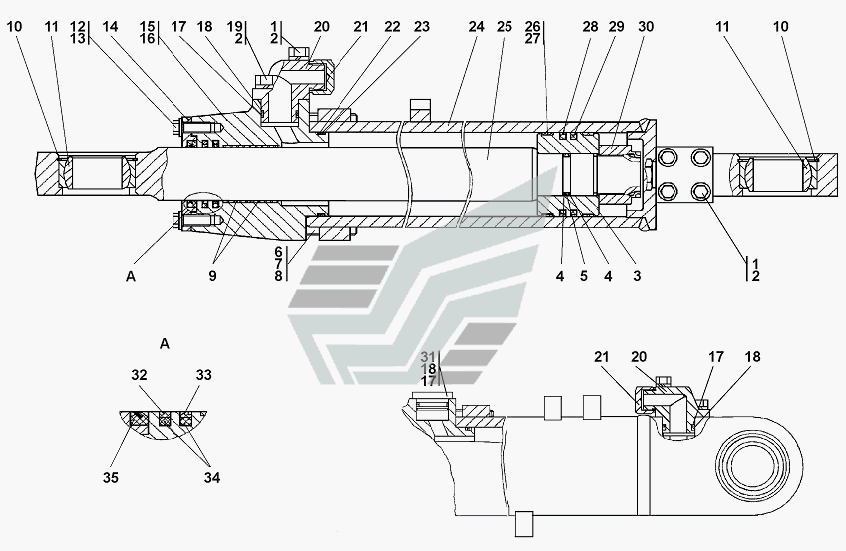

- СП Гідроциліндр
100%
Назва деталі
Гідроциліндр діам.
Заводський номер
011101-97-543-03СП(SP)
Кількість на модель
№
Назва деталі
Гідроциліндр діам.
Заводський номер
011101-97-543-03-20СП(SP)
Кількість на модель
№
Назва деталі
Болт M- x
Заводський номер
28 0285
Кількість на модель
№
1
Назва деталі
Болт M- x
Заводський номер
28 0285-20
Кількість на модель
№
1
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
№
2
Назва деталі
Поршень
Заводський номер
1101-26-603
Кількість на модель
№
3
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
4
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
5
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0575
Кількість на модель
№
6
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0575-20
Кількість на модель
№
6
Назва деталі
Болт 3M16x1, __NT__1__
Заводський номер
28 0561-20
Кількість на модель
№
7
Назва деталі
Болт 3M16x1, __NT__1__
Заводський номер
28 0561
Кількість на модель
№
7
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
8
Назва деталі
Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- -
Заводський номер
Е22Т-063-30-2,5
Кількість на модель
№
9
Назва деталі
Кільце С
Заводський номер
58 0680-10
Кількість на модель
№
10
Назва деталі
Кільце С
Заводський номер
58 0680-20
Кількість на модель
№
10
Назва деталі
Підшипник ШС
Заводський номер
ШС55
Кількість на модель
№
11
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
12
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
13
Назва деталі
Скребок
Заводський номер
1501-26-616
Кількість на модель
№
14
Назва деталі
Кришка
Заводський номер
1101-26-620
Кількість на модель
№
15
Назва деталі
Кришка
Заводський номер
1101-26-632
Кількість на модель
№
16
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
17
Назва деталі
Кільце захисне
Заводський номер
2501-98-550
Кількість на модель
№
18
Назва деталі
Болт M10-6gx30
Заводський номер
Болт М10-6gx30
Кількість на модель
№
19
Назва деталі
Кутник
Заводський номер
011101-97-577
Кількість на модель
№
20
Назва деталі
Кутник
Заводський номер
011101-97-577-20
Кількість на модель
№
20
Назва деталі
Шапка
Заводський номер
46-21-884
Кількість на модель
№
21
Назва деталі
Кільце захисне
Заводський номер
1101-26-610
Кількість на модель
№
22
Назва деталі
Кільце- - -
Заводський номер
094-100-36-2-51-1668
Кількість на модель
№
23
Назва деталі
Корпус
Заводський номер
011101-97-545-02СП(SP)
Кількість на модель
№
24
Назва деталі
Шток
Заводський номер
011101-97-563-04
Кількість на модель
№
25
Назва деталі
Шток
Заводський номер
011101-97-563-04-20
Кількість на модель
№
25
Назва деталі
Опорна втулка
Заводський номер
1101-26-614
Кількість на модель
№
26
Назва деталі
Кільце опорно-направляюче поршневе ЕТ- - кільце опорно-направляюче ЕТ- -
Заводський номер
Е21Т-100-12-3,0
Кількість на модель
№
27
Назва деталі
Кільце ущільнювальне
Заводський номер
1101-26-613
Кількість на модель
№
28
Назва деталі
Кільце- - -
Заводський номер
080-090-58-2-5-1668
Кількість на модель
№
29
Назва деталі
Гайка спеціальна
Заводський номер
1101-26-615
Кількість на модель
№
30
Назва деталі
Заглушка
Заводський номер
2501-26-150-20
Кількість на модель
№
31
Назва деталі
Заглушка
Заводський номер
2501-26-150
Кількість на модель
№
31
Назва деталі
Кільце ущільнювальне
Заводський номер
312001-26-109-01
Кількість на модель
№
32
Назва деталі
Ущільнення штокове Е-
Заводський номер
Е01-063-12
Кількість на модель
№
33
Назва деталі
Кільце- - -
Заводський номер
070-080-58-2-51-1668
Кількість на модель
№
34
Назва деталі
Брудознімач - d
Заводський номер
2501-93-506-04СП(SP)
Кількість на модель
№
35
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр діам. | 011101-97-543-03СП(SP) | |||||||
| Гідроциліндр діам. | 011101-97-543-03-20СП(SP) | |||||||
| 1 | Болт M- x | 28 0285 | 1 | |||||
| 1 | Болт M- x | 28 0285-20 | 1 | |||||
| 2 | Диск __NT__0__OT | Шайба 10 ОТ | 2 | |||||
| 3 | Поршень | 1101-26-603 | 3 | |||||
| 4 | Захисна шайба | 44 0005 | 4 | |||||
| 5 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 5 | |||||
| 6 | Болт Мх- x ГОСТ | 28 0575 | 6 | |||||
| 6 | Болт Мх- x ГОСТ | 28 0575-20 | 6 | |||||
| 7 | Болт 3M16x1, __NT__1__ | 28 0561-20 | 7 | |||||
| 7 | Болт 3M16x1, __NT__1__ | 28 0561 | 7 | |||||
| 8 | Диск __NT__0__OT | Шайба 16 ОТ | 8 | |||||
| 9 | Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- - | Е22Т-063-30-2,5 | 9 | |||||
| 10 | Кільце С | 58 0680-10 | 10 | |||||
| 10 | Кільце С | 58 0680-20 | 10 | |||||
| 11 | Підшипник ШС | ШС55 | 11 | |||||
| 12 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 12 | |||||
| 13 | Диск __NT__0__OT | Шайба 12 ОТ | 13 | |||||
| 14 | Скребок | 1501-26-616 | 14 | |||||
| 15 | Кришка | 1101-26-620 | 15 | |||||
| 16 | Кришка | 1101-26-632 | 16 | |||||
| 17 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 17 | |||||
| 18 | Кільце захисне | 2501-98-550 | 18 | |||||
| 19 | Болт M10-6gx30 | Болт М10-6gx30 | 19 | |||||
| 20 | Кутник | 011101-97-577 | 20 | |||||
| 20 | Кутник | 011101-97-577-20 | 20 | |||||
| 21 | Шапка | 46-21-884 | 21 | |||||
| 22 | Кільце захисне | 1101-26-610 | 22 | |||||
| 23 | Кільце- - - | 094-100-36-2-51-1668 | 23 | |||||
| 24 | Корпус | 011101-97-545-02СП(SP) | 24 | |||||
| 25 | Шток | 011101-97-563-04 | 25 | |||||
| 25 | Шток | 011101-97-563-04-20 | 25 | |||||
| 26 | Опорна втулка | 1101-26-614 | 26 | |||||
| 27 | Кільце опорно-направляюче поршневе ЕТ- - кільце опорно-направляюче ЕТ- - | Е21Т-100-12-3,0 | 27 | |||||
| 28 | Кільце ущільнювальне | 1101-26-613 | 28 | |||||
| 29 | Кільце- - - | 080-090-58-2-5-1668 | 29 | |||||
| 30 | Гайка спеціальна | 1101-26-615 | 30 | |||||
| 31 | Заглушка | 2501-26-150-20 | 31 | |||||
| 31 | Заглушка | 2501-26-150 | 31 | |||||
| 32 | Кільце ущільнювальне | 312001-26-109-01 | 32 | |||||
| 33 | Ущільнення штокове Е- | Е01-063-12 | 33 | |||||
| 34 | Кільце- - - | 070-080-58-2-51-1668 | 34 | |||||
| 35 | Брудознімач - d | 2501-93-506-04СП(SP) | 35 |
