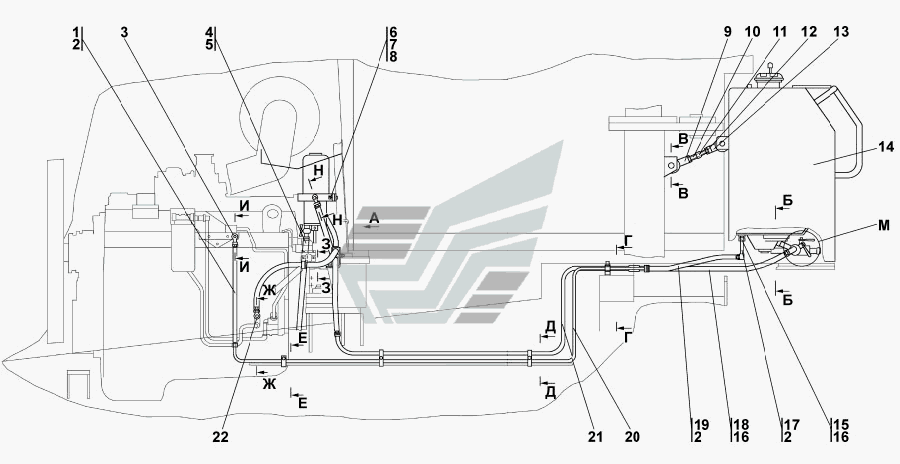

- СП Установка бака
100%
Назва деталі
Встановлення бака
Заводський номер
1146-25-2-01СП(SP)
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
311102-26-517-19СП(SP)
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
311102-26-517 -19-20СП(SP)
Кількість на модель
1
№
1
Назва деталі
КІЛЬЦО
Заводський номер
008-010-14-2-51-1668
Кількість на модель
5
№
2
Назва деталі
Перехідник
Заводський номер
1146-25-33СП(SP)
Кількість на модель
№
3
Назва деталі
Перехідник
Заводський номер
1146-25-33-20СП(SP)
Кількість на модель
1
№
3
Назва деталі
Рукав
Заводський номер
460401-18
Кількість на модель
№
4
Назва деталі
Рукав
Заводський номер
460401-18-20
Кількість на модель
1
№
4
Назва деталі
Шланговий хомут DIN3017- АL12- / W2
Заводський номер
DIN3017-АL12-22/ 9C7-W2
Кількість на модель
1
№
5
Назва деталі
Болт M
Заводський номер
Болт М8-6gx45
Кількість на модель
2
№
6
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
7
№
7
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
№
8
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
2
№
8
Назва деталі
Втулка
Заводський номер
311102-25-19-01СП(SP)
Кількість на модель
№
9
Назва деталі
Втулка
Заводський номер
311102-25-19-01-20СП(SP)
Кількість на модель
2
№
9
Назва деталі
Гайка М16х1,
Заводський номер
Гайка М16x1,5
Кількість на модель
2
№
10
Назва деталі
Стрижень
Заводський номер
2001-25-27
Кількість на модель
№
11
Назва деталі
Стрижень
Заводський номер
2001-25-27-20
Кількість на модель
2
№
11
Назва деталі
Гайка MxH-H. ГОСТ
Заводський номер
300265-20
Кількість на модель
2
№
12
Назва деталі
Горіх MhN. ГОСТ
Заводський номер
300265
Кількість на модель
№
12
Назва деталі
Втулка
Заводський номер
311102-25-19-02СП(SP)
Кількість на модель
№
13
Назва деталі
Втулка
Заводський номер
311102-25-19-02-20СП(SP)
Кількість на модель
2
№
13
Назва деталі
Бак
Заводський номер
0902-25-10-01СП(SP)
Кількість на модель
№
14
Назва деталі
Бак
Заводський номер
0902-25-10-01-20СП(SP)
Кількість на модель
1
№
14
Назва деталі
Перехідник
Заводський номер
0902-25-19-20
Кількість на модель
1
№
15
Назва деталі
Перехідник
Заводський номер
0902-25-19
Кількість на модель
№
15
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
7
№
16
Назва деталі
Кутник
Заводський номер
311102-26-514-03СП(SP)
Кількість на модель
№
17
Назва деталі
Кутник
Заводський номер
311102-26-514-03-20СП(SP)
Кількість на модель
1
№
17
Назва деталі
Рукав
Заводський номер
404-26-213-13-20СП -20SP
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
404-26-213-13СП(SP)
Кількість на модель
№
18
Назва деталі
Трубопровід
Заводський номер
1146-25-31СП(SP)
Кількість на модель
№
20
Назва деталі
Трубопровід
Заводський номер
1146-25-31-20СП(SP)
Кількість на модель
1
№
20
Назва деталі
Трубопровід
Заводський номер
1146-25-30СП(SP)
Кількість на модель
№
21
Назва деталі
Трубопровід
Заводський номер
1146-25-30-20СП(SP)
Кількість на модель
1
№
21
Назва деталі
Перехідник
Заводський номер
1146-25-32СП(SP)
Кількість на модель
№
22
Назва деталі
Перехідник
Заводський номер
1146-25-32-20СП(SP)
Кількість на модель
3
№
22
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення бака | 1146-25-2-01СП(SP) | |||||||
| 1 | Рукав | 311102-26-517-19СП(SP) | 1 | |||||
| 1 | Рукав | 311102-26-517 -19-20СП(SP) | 1 | 1 | 1 | |||
| 2 | КІЛЬЦО | 008-010-14-2-51-1668 | 5 | 5 | 2 | |||
| 3 | Перехідник | 1146-25-33СП(SP) | 3 | |||||
| 3 | Перехідник | 1146-25-33-20СП(SP) | 1 | 1 | 3 | |||
| 4 | Рукав | 460401-18 | 4 | |||||
| 4 | Рукав | 460401-18-20 | 1 | 1 | 4 | |||
| 5 | Шланговий хомут DIN3017- АL12- / W2 | DIN3017-АL12-22/ 9C7-W2 | 1 | 1 | 5 | |||
| 6 | Болт M | Болт М8-6gx45 | 2 | 2 | 6 | |||
| 7 | Диск 8T | Шайба 8Т | 7 | 7 | 7 | |||
| 8 | Шайба, випуск за ГОСТ | 310150 | 8 | |||||
| 8 | Шайба, випуск за ГОСТ | 310150-20 | 2 | 2 | 8 | |||
| 9 | Втулка | 311102-25-19-01СП(SP) | 9 | |||||
| 9 | Втулка | 311102-25-19-01-20СП(SP) | 2 | 2 | 9 | |||
| 10 | Гайка М16х1, | Гайка М16x1,5 | 2 | 2 | 10 | |||
| 11 | Стрижень | 2001-25-27 | 11 | |||||
| 11 | Стрижень | 2001-25-27-20 | 2 | 2 | 11 | |||
| 12 | Гайка MxH-H. ГОСТ | 300265-20 | 2 | 2 | 12 | |||
| 12 | Горіх MhN. ГОСТ | 300265 | 12 | |||||
| 13 | Втулка | 311102-25-19-02СП(SP) | 13 | |||||
| 13 | Втулка | 311102-25-19-02-20СП(SP) | 2 | 2 | 13 | |||
| 14 | Бак | 0902-25-10-01СП(SP) | 14 | |||||
| 14 | Бак | 0902-25-10-01-20СП(SP) | 1 | 1 | 14 | |||
| 15 | Перехідник | 0902-25-19-20 | 1 | 1 | 15 | |||
| 15 | Перехідник | 0902-25-19 | 15 | |||||
| 16 | Кільце- - - | 012-016-25-2-51-1668 | 7 | 7 | 16 | |||
| 17 | Кутник | 311102-26-514-03СП(SP) | 17 | |||||
| 17 | Кутник | 311102-26-514-03-20СП(SP) | 1 | 1 | 17 | |||
| 18 | Рукав | 404-26-213-13-20СП -20SP | 1 | 1 | 18 | |||
| 18 | Рукав | 404-26-213-13СП(SP) | 18 | |||||
| 20 | Трубопровід | 1146-25-31СП(SP) | 20 | |||||
| 20 | Трубопровід | 1146-25-31-20СП(SP) | 1 | 1 | 20 | |||
| 21 | Трубопровід | 1146-25-30СП(SP) | 21 | |||||
| 21 | Трубопровід | 1146-25-30-20СП(SP) | 1 | 1 | 21 | |||
| 22 | Перехідник | 1146-25-32СП(SP) | 22 | |||||
| 22 | Перехідник | 1146-25-32-20СП(SP) | 3 | 3 | 22 |
