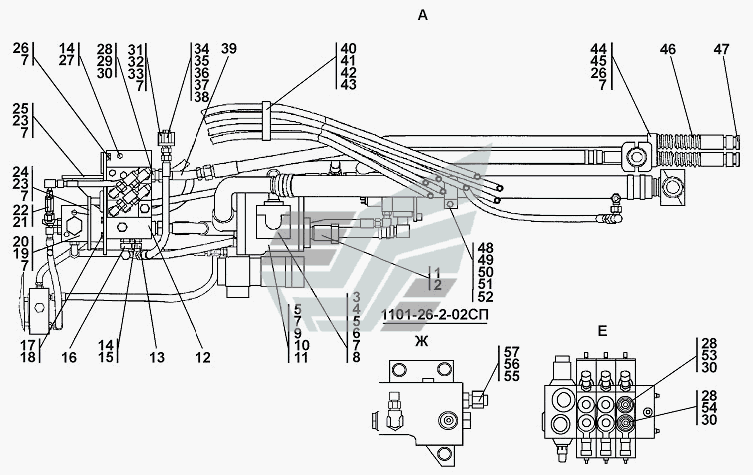

- СП/- СП Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
1101-26-2-02СП(SP)
Кількість на модель
№
Назва деталі
Муфта
Заводський номер
2501-15-103
Кількість на модель
№
1
Назва деталі
Кільце С ГОСТ
Заводський номер
58 0307
Кількість на модель
№
2
Назва деталі
Фланець
Заводський номер
0901-26-31
Кількість на модель
№
3
Назва деталі
Фланець
Заводський номер
0901-26-31-20
Кількість на модель
№
3
Назва деталі
Захисна шайба
Заводський номер
44 0049
Кількість на модель
№
4
Назва деталі
Болт M12-6gx40
Заводський номер
Болт М12-6gx40
Кількість на модель
№
5
Назва деталі
Болт M- x
Заводський номер
28 1389
Кількість на модель
№
6
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
31 0210-20
Кількість на модель
№
6
Назва деталі
Болт M- x
Заводський номер
28 1389-20
Кількість на модель
№
6
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
7
Назва деталі
Кільце- - -
Заводський номер
038-046-46-2-51-1668
Кількість на модель
№
8
Назва деталі
Шайба 12х2.01.08кп.019 ГОСТ 11371-78
Заводський номер
31 0210
Кількість на модель
№
9
Назва деталі
Кільце- - ІРП
Заводський номер
100-110-58-2-ИРП1314-1
Кількість на модель
№
10
Назва деталі
Насос NSH A-T
Заводський номер
НШ 100А-3Т
Кількість на модель
№
11
Назва деталі
Насос NSH __NT__0__A-__NT__1__
Заводський номер
НШ 100А-3
Кількість на модель
№
11
Назва деталі
Гідророзподільник М- / МРНТV01
Заводський номер
М4-4130-20/ 3М4-15РНТV01
Кількість на модель
№
12
Назва деталі
Кутник
Заводський номер
0602-28-25-01СПК(SPК)
Кількість на модель
№
13
Назва деталі
Кутник
Заводський номер
0602-28-25-01-20СПК -20SPК
Кількість на модель
№
13
Назва деталі
Шайба спеціальна
Заводський номер
0602-28-136К
Кількість на модель
№
14
Назва деталі
Штуцер ввертний
Заводський номер
0602-28-137-20К
Кількість на модель
№
15
Назва деталі
Штуцер ввертний
Заводський номер
0602-28-137К
Кількість на модель
№
15
Назва деталі
Кутник
Заводський номер
0602-28-25СПК(SPК)
Кількість на модель
№
16
Назва деталі
Кутник
Заводський номер
0602-28-25-20СПК -20SPК
Кількість на модель
№
16
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230-20
Кількість на модель
№
17
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230
Кількість на модель
№
17
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
№
18
Назва деталі
Болт M12-6gx25
Заводський номер
Болт М12-6gx25
Кількість на модель
№
19
Назва деталі
Клапан
Заводський номер
0901-26-25СП(SP)
Кількість на модель
№
20
Назва деталі
Клапан
Заводський номер
0901-26-25-20СП(SP)
Кількість на модель
№
20
Назва деталі
КІЛЬЦО
Заводський номер
008-010-14-2-51-1668
Кількість на модель
№
21
Назва деталі
Фільтр
Заводський номер
1101-26-82СП(SP)
Кількість на модель
№
22
Назва деталі
Фільтр
Заводський номер
1101-26-82-20СП(SP)
Кількість на модель
№
22
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx25
Кількість на модель
№
23
Назва деталі
Планка
Заводський номер
0901-26-23
Кількість на модель
№
24
Назва деталі
Планка
Заводський номер
0901-26-23-20
Кількість на модель
№
24
Назва деталі
Кронштейн
Заводський номер
0901-26-19-01СП(SP)
Кількість на модель
№
25
Назва деталі
Кронштейн
Заводський номер
0901-26-19-01-20СП-20SP
Кількість на модель
№
25
Назва деталі
Болт M12x1, 25-6gx40
Заводський номер
Болт М12x1,25-6gx40
Кількість на модель
№
26
Назва деталі
Заглушка
Заводський номер
1101-26-206
Кількість на модель
№
27
Назва деталі
Заглушка
Заводський номер
1101-26-206-20
Кількість на модель
№
27
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-222-20
Кількість на модель
№
28
Назва деталі
Шайба спеціальна
Заводський номер
1101-26-222
Кількість на модель
№
28
Назва деталі
Заглушка
Заводський номер
1101-26-205
Кількість на модель
№
29
Назва деталі
Заглушка
Заводський номер
1101-26-205-20
Кількість на модель
№
29
Назва деталі
Кільце- - -
Заводський номер
024-028-25-2-51-1668
Кількість на модель
№
30
Назва деталі
Планка
Заводський номер
1101-26-191-20
Кількість на модель
№
31
Назва деталі
Планка
Заводський номер
1101-26-191
Кількість на модель
№
31
Назва деталі
Бонка
Заводський номер
51 5210
Кількість на модель
№
32
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7796-70
Заводський номер
28 0320-20
Кількість на модель
№
33
Назва деталі
Болт M12x1,25-6gx20 ГОСТ 7795-70
Заводський номер
28 0320
Кількість на модель
№
33
Назва деталі
Перехідник
Заводський номер
1101-26-187
Кількість на модель
№
34
Назва деталі
Перехідник
Заводський номер
1101-26-187-20
Кількість на модель
№
34
Назва деталі
Корок
Заводський номер
37 5243-20
Кількість на модель
№
35
Назва деталі
Корок
Заводський номер
37 5245
Кількість на модель
№
35
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 20 ОТ
Кількість на модель
№
36
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
007-011-25-2-51-1668
Кількість на модель
№
37
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
38
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
38
Назва деталі
Трубопровід
Заводський номер
1101-26-55СП(SP)
Кількість на модель
№
39
Назва деталі
Трубопровід
Заводський номер
1101-26-55-20СП(SP)
Кількість на модель
№
39
Назва деталі
Пряжка
Заводський номер
0602-28-138К
Кількість на модель
№
40
Назва деталі
Пряжка
Заводський номер
0602-28-138-20К
Кількість на модель
№
40
Назва деталі
Пряжка
Заводський номер
0602-28-141К
Кількість на модель
№
41
Назва деталі
Пряжка
Заводський номер
0602-28-141-20К
Кількість на модель
№
41
Назва деталі
Болт M8-6gx30
Заводський номер
Болт М8-6gx30
Кількість на модель
№
42
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
№
43
Назва деталі
Пряжка
Заводський номер
2601-28-59
Кількість на модель
№
44
Назва деталі
Пряжка
Заводський номер
2601-28-59-20
Кількість на модель
№
44
Назва деталі
Пряжка
Заводський номер
2601-28-60-20
Кількість на модель
№
45
Назва деталі
Пряжка
Заводський номер
2601-28-60
Кількість на модель
№
45
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-28СП(SP)
Кількість на модель
№
46
Назва деталі
Рукав високого тиску
Заводський номер
46-26-355-28-20СП(SP)
Кількість на модель
№
46
Назва деталі
Заглушка
Заводський номер
0901-26-25-20
Кількість на модель
№
47
Назва деталі
Заглушка
Заводський номер
0901-26-25
Кількість на модель
№
47
Назва деталі
Скоба
Заводський номер
5001-26-96
Кількість на модель
№
48
Назва деталі
Скоба
Заводський номер
5001-26-96-20
Кількість на модель
№
48
Назва деталі
Планка
Заводський номер
5001-26-97
Кількість на модель
№
49
Назва деталі
Планка
Заводський номер
5001-26-97-20
Кількість на модель
№
49
Назва деталі
Прокладка
Заводський номер
700-40-6927
Кількість на модель
№
50
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515-20
Кількість на модель
№
51
Назва деталі
Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__
Заводський номер
28 0515
Кількість на модель
№
51
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 16 ОТ
Кількість на модель
№
52
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-13-20
Кількість на модель
№
53
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-13
Кількість на модель
№
53
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-11-01
Кількість на модель
№
54
Назва деталі
Штуцер ввертний
Заводський номер
0901-26-11-01-20
Кількість на модель
№
54
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002-01
Кількість на модель
№
55
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002
Кількість на модель
№
55
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
56
Назва деталі
Заглушка
Заводський номер
3501-26-243
Кількість на модель
№
57
Назва деталі
Заглушка
Заводський номер
3501-26-243-20
Кількість на модель
№
57
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 1101-26-2-02СП(SP) | |||||||
| 1 | Муфта | 2501-15-103 | 1 | |||||
| 2 | Кільце С ГОСТ | 58 0307 | 2 | |||||
| 3 | Фланець | 0901-26-31 | 3 | |||||
| 3 | Фланець | 0901-26-31-20 | 3 | |||||
| 4 | Захисна шайба | 44 0049 | 4 | |||||
| 5 | Болт M12-6gx40 | Болт М12-6gx40 | 5 | |||||
| 6 | Болт M- x | 28 1389 | 6 | |||||
| 6 | Шайба згідно з ГОСТ | 31 0210-20 | 6 | |||||
| 6 | Болт M- x | 28 1389-20 | 6 | |||||
| 7 | Диск __NT__0__OT | Шайба 12 ОТ | 7 | |||||
| 8 | Кільце- - - | 038-046-46-2-51-1668 | 8 | |||||
| 9 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | 31 0210 | 9 | |||||
| 10 | Кільце- - ІРП | 100-110-58-2-ИРП1314-1 | 10 | |||||
| 11 | Насос NSH A-T | НШ 100А-3Т | 11 | |||||
| 11 | Насос NSH __NT__0__A-__NT__1__ | НШ 100А-3 | 11 | |||||
| 12 | Гідророзподільник М- / МРНТV01 | М4-4130-20/ 3М4-15РНТV01 | 12 | |||||
| 13 | Кутник | 0602-28-25-01СПК(SPК) | 13 | |||||
| 13 | Кутник | 0602-28-25-01-20СПК -20SPК | 13 | |||||
| 14 | Шайба спеціальна | 0602-28-136К | 14 | |||||
| 15 | Штуцер ввертний | 0602-28-137-20К | 15 | |||||
| 15 | Штуцер ввертний | 0602-28-137К | 15 | |||||
| 16 | Кутник | 0602-28-25СПК(SPК) | 16 | |||||
| 16 | Кутник | 0602-28-25-20СПК -20SPК | 16 | |||||
| 17 | Болт М-х ГОСТ | 28 0230-20 | 17 | |||||
| 17 | Болт М-х ГОСТ | 28 0230 | 17 | |||||
| 18 | Диск __NT__0__OT | Шайба 10 ОТ | 18 | |||||
| 19 | Болт M12-6gx25 | Болт М12-6gx25 | 19 | |||||
| 20 | Клапан | 0901-26-25СП(SP) | 20 | |||||
| 20 | Клапан | 0901-26-25-20СП(SP) | 20 | |||||
| 21 | КІЛЬЦО | 008-010-14-2-51-1668 | 21 | |||||
| 22 | Фільтр | 1101-26-82СП(SP) | 22 | |||||
| 22 | Фільтр | 1101-26-82-20СП(SP) | 22 | |||||
| 23 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx25 | 23 | |||||
| 24 | Планка | 0901-26-23 | 24 | |||||
| 24 | Планка | 0901-26-23-20 | 24 | |||||
| 25 | Кронштейн | 0901-26-19-01СП(SP) | 25 | |||||
| 25 | Кронштейн | 0901-26-19-01-20СП-20SP | 25 | |||||
| 26 | Болт M12x1, 25-6gx40 | Болт М12x1,25-6gx40 | 26 | |||||
| 27 | Заглушка | 1101-26-206 | 27 | |||||
| 27 | Заглушка | 1101-26-206-20 | 27 | |||||
| 28 | Шайба спеціальна | 1101-26-222-20 | 28 | |||||
| 28 | Шайба спеціальна | 1101-26-222 | 28 | |||||
| 29 | Заглушка | 1101-26-205 | 29 | |||||
| 29 | Заглушка | 1101-26-205-20 | 29 | |||||
| 30 | Кільце- - - | 024-028-25-2-51-1668 | 30 | |||||
| 31 | Планка | 1101-26-191-20 | 31 | |||||
| 31 | Планка | 1101-26-191 | 31 | |||||
| 32 | Бонка | 51 5210 | 32 | |||||
| 33 | Болт M12x1,25-6gx20 ГОСТ 7796-70 | 28 0320-20 | 33 | |||||
| 33 | Болт M12x1,25-6gx20 ГОСТ 7795-70 | 28 0320 | 33 | |||||
| 34 | Перехідник | 1101-26-187 | 34 | |||||
| 34 | Перехідник | 1101-26-187-20 | 34 | |||||
| 35 | Корок | 37 5243-20 | 35 | |||||
| 35 | Корок | 37 5245 | 35 | |||||
| 36 | Диск __NT__0__OT | Шайба 20 ОТ | 36 | |||||
| 37 | Кільце ГОСТ /ТУ- | 007-011-25-2-51-1668 | 37 | |||||
| 38 | Контргайка | Н.036.23.022-01 | 38 | |||||
| 38 | Контргайка | Н.036.23.022 | 38 | |||||
| 39 | Трубопровід | 1101-26-55СП(SP) | 39 | |||||
| 39 | Трубопровід | 1101-26-55-20СП(SP) | 39 | |||||
| 40 | Пряжка | 0602-28-138К | 40 | |||||
| 40 | Пряжка | 0602-28-138-20К | 40 | |||||
| 41 | Пряжка | 0602-28-141К | 41 | |||||
| 41 | Пряжка | 0602-28-141-20К | 41 | |||||
| 42 | Болт M8-6gx30 | Болт М8-6gx30 | 42 | |||||
| 43 | Гайка М8 | Гайка М8 | 43 | |||||
| 44 | Пряжка | 2601-28-59 | 44 | |||||
| 44 | Пряжка | 2601-28-59-20 | 44 | |||||
| 45 | Пряжка | 2601-28-60-20 | 45 | |||||
| 45 | Пряжка | 2601-28-60 | 45 | |||||
| 46 | Рукав високого тиску | 46-26-355-28СП(SP) | 46 | |||||
| 46 | Рукав високого тиску | 46-26-355-28-20СП(SP) | 46 | |||||
| 47 | Заглушка | 0901-26-25-20 | 47 | |||||
| 47 | Заглушка | 0901-26-25 | 47 | |||||
| 48 | Скоба | 5001-26-96 | 48 | |||||
| 48 | Скоба | 5001-26-96-20 | 48 | |||||
| 49 | Планка | 5001-26-97 | 49 | |||||
| 49 | Планка | 5001-26-97-20 | 49 | |||||
| 50 | Прокладка | 700-40-6927 | 50 | |||||
| 51 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515-20 | 51 | |||||
| 51 | Болт M__NT__2__×__NT__3__, __NT__4____NT__0__×__NT__5__, ГОСТ __NT__1__ | 28 0515 | 51 | |||||
| 52 | Диск __NT__0__OT | Шайба 16 ОТ | 52 | |||||
| 53 | Штуцер ввертний | 0901-26-13-20 | 53 | |||||
| 53 | Штуцер ввертний | 0901-26-13 | 53 | |||||
| 54 | Штуцер ввертний | 0901-26-11-01 | 54 | |||||
| 54 | Штуцер ввертний | 0901-26-11-01-20 | 54 | |||||
| 55 | Гайка з накидним ключем | Н.036.01.002-01 | 55 | |||||
| 55 | Гайка з накидним ключем | Н.036.01.002 | 55 | |||||
| 56 | Кільце- - - | 012-016-25-2-51-1668 | 56 | |||||
| 57 | Заглушка | 3501-26-243 | 57 | |||||
| 57 | Заглушка | 3501-26-243-20 | 57 |
