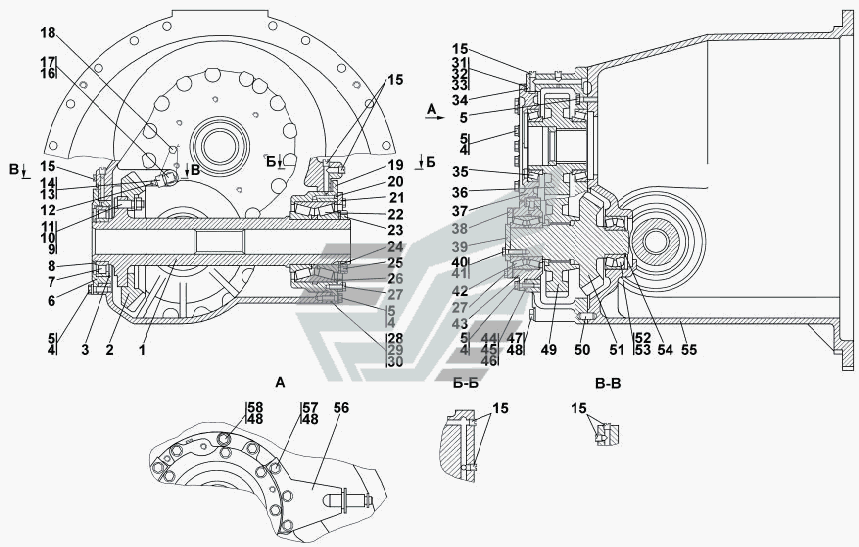

- SP Трансмісійна магістраль
100%
Назва деталі
Основна передача
Заводський номер
0901-12-12СП(SP)
Кількість на модель
№
Назва деталі
Основна передача
Заводський номер
0901-12-12-20СП(SP)
Кількість на модель
№
Назва деталі
Хаб
Заводський номер
1101-12-47
Кількість на модель
№
1
Назва деталі
Шестерня
Заводський номер
1101-12-46
Кількість на модель
№
2
Назва деталі
Кільце С
Заводський номер
58 0836
Кількість на модель
№
3
Назва деталі
гвинт
Заводський номер
28 0210
Кількість на модель
№
4
Назва деталі
Диск
Заводський номер
31 5186
Кількість на модель
№
5
Назва деталі
Склянка
Заводський номер
1101-12-50
Кількість на модель
№
6
Назва деталі
Підшипник К
Заводський номер
32216К1
Кількість на модель
№
7
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2122
Кількість на модель
№
8
Назва деталі
Болт призонний
Заводський номер
1101-12-56-01
Кількість на модель
№
9
Назва деталі
Гайка Mx, H ГОСТ
Заводський номер
30 0252
Кількість на модель
№
10
Назва деталі
Шайба
Заводський номер
31 5220
Кількість на модель
№
11
Назва деталі
Втулка
Заводський номер
1101-12-68
Кількість на модель
№
12
Назва деталі
Горіх
Заводський номер
415165-05
Кількість на модель
№
13
Назва деталі
Дріт КС
Заводський номер
Проволока КС1
Кількість на модель
№
14
Назва деталі
«Пробка — кг»
Заводський номер
37 0260
Кількість на модель
№
15
Назва деталі
Кутник кінцевий
Заводський номер
41 5148-01
Кількість на модель
№
16
Назва деталі
Гайка M
Заводський номер
Гайка М12
Кількість на модель
№
17
Назва деталі
гвинт
Заводський номер
28 5221
Кількість на модель
№
18
Назва деталі
Склянка
Заводський номер
1101-12-51
Кількість на модель
№
19
Назва деталі
Куля B
Заводський номер
Б6-200
Кількість на модель
№
20
Назва деталі
Тарілка
Заводський номер
1101-12-55
Кількість на модель
№
21
Назва деталі
Підшипник А
Заводський номер
97518 А1
Кількість на модель
№
22
Назва деталі
Гайка
Заводський номер
30 5590
Кількість на модель
№
23
Назва деталі
Диск
Заводський номер
2601-12-40
Кількість на модель
№
24
Назва деталі
Гвинт В.М8-6gх16.33Н.019 ГОСТ 1478-75
Заводський номер
35 0520
Кількість на модель
№
25
Назва деталі
Втулка
Заводський номер
1101-12-52
Кількість на модель
№
26
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230
Кількість на модель
№
27
Назва деталі
Прокладка
Заводський номер
1101-12-58
Кількість на модель
№
28
Назва деталі
Прокладка
Заводський номер
1101-12-58-01
Кількість на модель
№
29
Назва деталі
Прокладка
Заводський номер
1101-12-58-02
Кількість на модель
№
30
Назва деталі
Прокладка
Заводський номер
1101-12-59
Кількість на модель
№
31
Назва деталі
Прокладка
Заводський номер
1101-12-59-01
Кількість на модель
№
32
Назва деталі
Прокладка
Заводський номер
1101-12-59-02
Кількість на модель
№
33
Назва деталі
Корпус
Заводський номер
1101-12-41
Кількість на модель
№
34
Назва деталі
Підшипник А
Заводський номер
2007120А
Кількість на модель
№
35
Назва деталі
Шестерня
Заводський номер
1101-12-112СП(SP)
Кількість на модель
№
36
Назва деталі
Склянка
Заводський номер
1101-12-48
Кількість на модель
№
37
Назва деталі
Тарілка
Заводський номер
1101-12-54
Кількість на модель
№
38
Назва деталі
Кришка
Заводський номер
1101-12-53
Кількість на модель
№
39
Назва деталі
Bolt Mx
Заводський номер
28 0500
Кількість на модель
№
40
Назва деталі
Дріт КС
Заводський номер
Проволока КС1,6
Кількість на модель
№
41
Назва деталі
Підшипник А
Заводський номер
97512А1
Кількість на модель
№
42
Назва деталі
Склянка
Заводський номер
1101-12-49
Кількість на модель
№
43
Назва деталі
Прокладка
Заводський номер
1101-12-57
Кількість на модель
№
44
Назва деталі
Прокладка
Заводський номер
1101-12-57-01
Кількість на модель
№
45
Назва деталі
Прокладка
Заводський номер
1101-12-57-02
Кількість на модель
№
46
Назва деталі
гвинт
Заводський номер
28 5386
Кількість на модель
№
47
Назва деталі
Шайба
Заводський номер
31 0225
Кількість на модель
№
48
Назва деталі
Шестерня
Заводський номер
1101-12-106СП(SP)
Кількість на модель
№
49
Назва деталі
Штифт
Заводський номер
32 5382
Кількість на модель
№
50
Назва деталі
Шестерня
Заводський номер
1101-12-45
Кількість на модель
№
51
Назва деталі
Проміжний вал (передня опора)
Заводський номер
53610
Кількість на модель
№
52
Назва деталі
Підшипник 22310W33
Заводський номер
22310W33
Кількість на модель
№
53
Назва деталі
Кільце С
Заводський номер
58 0510
Кількість на модель
№
54
Назва деталі
Корпус
Заводський номер
0901-12-20
Кількість на модель
№
55
Назва деталі
Кронштейн
Заводський номер
1101-12-108СП(SP)
Кількість на модель
№
56
Назва деталі
гвинт
Заводський номер
28 0395
Кількість на модель
№
57
Назва деталі
Болт M12-6gх55
Заводський номер
28 0376
Кількість на модель
№
58
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Основна передача | 0901-12-12СП(SP) | |||||||
| Основна передача | 0901-12-12-20СП(SP) | |||||||
| 1 | Хаб | 1101-12-47 | 1 | |||||
| 2 | Шестерня | 1101-12-46 | 2 | |||||
| 3 | Кільце С | 58 0836 | 3 | |||||
| 4 | гвинт | 28 0210 | 4 | |||||
| 5 | Диск | 31 5186 | 5 | |||||
| 6 | Склянка | 1101-12-50 | 6 | |||||
| 7 | Підшипник К | 32216К1 | 7 | |||||
| 8 | Кільце С ГОСТ | 700-58-2122 | 8 | |||||
| 9 | Болт призонний | 1101-12-56-01 | 9 | |||||
| 10 | Гайка Mx, H ГОСТ | 30 0252 | 10 | |||||
| 11 | Шайба | 31 5220 | 11 | |||||
| 12 | Втулка | 1101-12-68 | 12 | |||||
| 13 | Горіх | 415165-05 | 13 | |||||
| 14 | Дріт КС | Проволока КС1 | 14 | |||||
| 15 | «Пробка — кг» | 37 0260 | 15 | |||||
| 16 | Кутник кінцевий | 41 5148-01 | 16 | |||||
| 17 | Гайка M | Гайка М12 | 17 | |||||
| 18 | гвинт | 28 5221 | 18 | |||||
| 19 | Склянка | 1101-12-51 | 19 | |||||
| 20 | Куля B | Б6-200 | 20 | |||||
| 21 | Тарілка | 1101-12-55 | 21 | |||||
| 22 | Підшипник А | 97518 А1 | 22 | |||||
| 23 | Гайка | 30 5590 | 23 | |||||
| 24 | Диск | 2601-12-40 | 24 | |||||
| 25 | Гвинт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | 35 0520 | 25 | |||||
| 26 | Втулка | 1101-12-52 | 26 | |||||
| 27 | Болт М-х ГОСТ | 28 0230 | 27 | |||||
| 28 | Прокладка | 1101-12-58 | 28 | |||||
| 29 | Прокладка | 1101-12-58-01 | 29 | |||||
| 30 | Прокладка | 1101-12-58-02 | 30 | |||||
| 31 | Прокладка | 1101-12-59 | 31 | |||||
| 32 | Прокладка | 1101-12-59-01 | 32 | |||||
| 33 | Прокладка | 1101-12-59-02 | 33 | |||||
| 34 | Корпус | 1101-12-41 | 34 | |||||
| 35 | Підшипник А | 2007120А | 35 | |||||
| 36 | Шестерня | 1101-12-112СП(SP) | 36 | |||||
| 37 | Склянка | 1101-12-48 | 37 | |||||
| 38 | Тарілка | 1101-12-54 | 38 | |||||
| 39 | Кришка | 1101-12-53 | 39 | |||||
| 40 | Bolt Mx | 28 0500 | 40 | |||||
| 41 | Дріт КС | Проволока КС1,6 | 41 | |||||
| 42 | Підшипник А | 97512А1 | 42 | |||||
| 43 | Склянка | 1101-12-49 | 43 | |||||
| 44 | Прокладка | 1101-12-57 | 44 | |||||
| 45 | Прокладка | 1101-12-57-01 | 45 | |||||
| 46 | Прокладка | 1101-12-57-02 | 46 | |||||
| 47 | гвинт | 28 5386 | 47 | |||||
| 48 | Шайба | 31 0225 | 48 | |||||
| 49 | Шестерня | 1101-12-106СП(SP) | 49 | |||||
| 50 | Штифт | 32 5382 | 50 | |||||
| 51 | Шестерня | 1101-12-45 | 51 | |||||
| 52 | Проміжний вал (передня опора) | 53610 | 52 | |||||
| 53 | Підшипник 22310W33 | 22310W33 | 53 | |||||
| 54 | Кільце С | 58 0510 | 54 | |||||
| 55 | Корпус | 0901-12-20 | 55 | |||||
| 56 | Кронштейн | 1101-12-108СП(SP) | 56 | |||||
| 57 | гвинт | 28 0395 | 57 | |||||
| 58 | Болт M12-6gх55 | 28 0376 | 58 |
