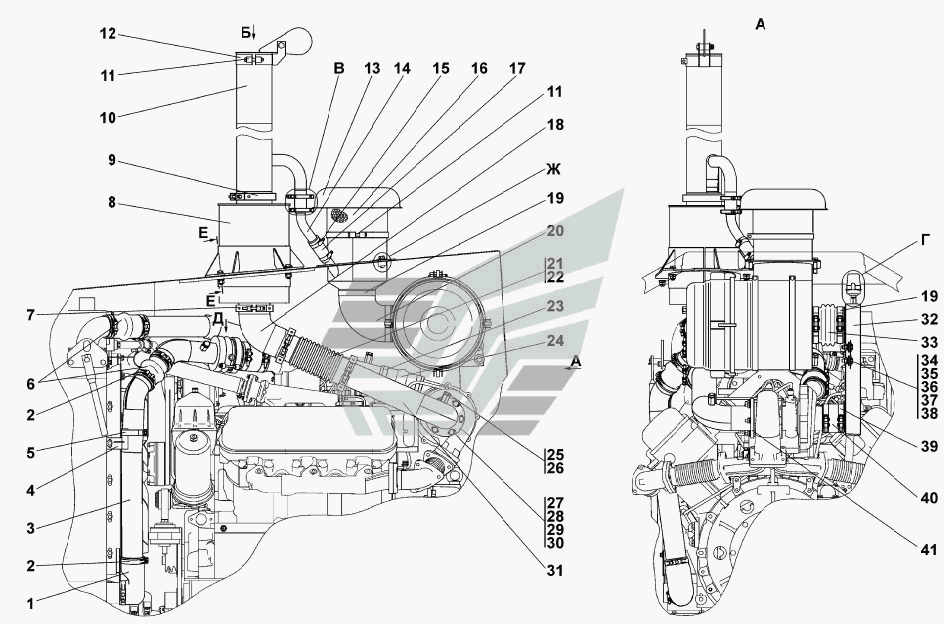

- СП Встановлення систем очищення повітря та випуску
100%
Назва деталі
Встановлення системи очищення повітря та випуску
Заводський номер
1102-05-2СП(SP)
Кількість на модель
№
Назва деталі
Встановлення системи очищення повітря та випуску
Заводський номер
1102-05-2-20СП(SP)
Кількість на модель
№
Назва деталі
Патрубок Р__NT__0__
Заводський номер
Р547694
Кількість на модель
№
1
Назва деталі
Хомут
Заводський номер
3316656S
Кількість на модель
№
2
Назва деталі
Повітропровід
Заводський номер
1102-05-45СП(SP)
Кількість на модель
№
3
Назва деталі
Повітропровід
Заводський номер
1102-05-45-20СП(SP)
Кількість на модель
№
3
Назва деталі
Кронштейн
Заводський номер
1102-05-41СП(SP)
Кількість на модель
№
4
Назва деталі
Кронштейн
Заводський номер
1102-05-41-20СП(SP)
Кількість на модель
№
4
Назва деталі
Хомут
Заводський номер
403-05-129-03-20СП-20SP
Кількість на модель
№
5
Назва деталі
Хомут
Заводський номер
403-05-129-03СП(SP)
Кількість на модель
№
5
Назва деталі
Рукав
Заводський номер
3316606S
Кількість на модель
№
6
Назва деталі
Хомут
Заводський номер
1102-05-31СП(SP)
Кількість на модель
№
7
Назва деталі
Хомут
Заводський номер
1102-05-31-20СП(SP)
Кількість на модель
№
7
Назва деталі
Глушник
Заводський номер
1102-05-20СП(SP)
Кількість на модель
№
8
Назва деталі
Глушник
Заводський номер
1102-05-20-20СП(SP)
Кількість на модель
№
8
Назва деталі
Повітропровід
Заводський номер
1102-05-43-20СП(SP)
Кількість на модель
№
9
Назва деталі
Повітропровід
Заводський номер
1102-05-43СП(SP)
Кількість на модель
№
9
Назва деталі
Труба випускна
Заводський номер
1106-05-21СП(SP)
Кількість на модель
№
10
Назва деталі
Труба випускна
Заводський номер
1106-05-21-20СП(SP)
Кількість на модель
№
10
Назва деталі
Болт
Заводський номер
28 5230
Кількість на модель
№
11
Назва деталі
Болт
Заводський номер
28 5230-20
Кількість на модель
№
11
Назва деталі
Кришка з хомутом
Заводський номер
1102-05-37СП(SP)
Кількість на модель
№
12
Назва деталі
Кришка з хомутом
Заводський номер
1102-05-37-20СП(SP)
Кількість на модель
№
12
Назва деталі
Повітрозабірник
Заводський номер
404-05-27-20СП(SP)
Кількість на модель
№
13
Назва деталі
Повітрозабірник
Заводський номер
404-05-27СП(SP)
Кількість на модель
№
13
Назва деталі
Труба
Заводський номер
311102-05-22СП(SP)
Кількість на модель
№
14
Назва деталі
Труба
Заводський номер
311102-05-22-20СП-20SP
Кількість на модель
№
14
Назва деталі
Шланговий хомут AS30- / W2
Заводський номер
DIN3017-AS30-45/ 12C7-W2
Кількість на модель
№
15
Назва деталі
Повітроочисник циклонний
Заводський номер
311102-05-13СП(SP)
Кількість на модель
№
16
Назва деталі
Повітроочисник циклонний
Заводський номер
311102-05-13-20СП-20SP
Кількість на модель
№
16
Назва деталі
Рукав
Заводський номер
46 1201-04
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
46 1201-04-20
Кількість на модель
№
17
Назва деталі
Газопровід
Заводський номер
1102-05-40-20СП(SP)
Кількість на модель
№
18
Назва деталі
Газопровід
Заводський номер
1102-05-40СП(SP)
Кількість на модель
№
18
Назва деталі
Хомут
Заводський номер
2501-05-108СП(SP)
Кількість на модель
№
19
Назва деталі
Хомут
Заводський номер
2501-05-108-20СП(SP)
Кількість на модель
№
19
Назва деталі
Шланг кутовий ТУ-
Заводський номер
5320-1109375
Кількість на модель
№
20
Назва деталі
Компенсатор EALR . SB
Заводський номер
ЕАЛР 302.666. 010СБ
Кількість на модель
№
21
Назва деталі
Компенсатор Dу, Ру СК- СБ
Заводський номер
Dу100, Ру1 СК-524.000.00СБ
Кількість на модель
№
22
Назва деталі
Хомут
Заводський номер
3926702
Кількість на модель
№
23
Назва деталі
Шланг силіконовий
Заводський номер
3071051
Кількість на модель
№
24
Назва деталі
Корок
Заводський номер
37 5430-20
Кількість на модель
№
25
Назва деталі
Корок
Заводський номер
37 5430
Кількість на модель
№
25
Назва деталі
Кільце 14x20 МН
Заводський номер
14x20 МН 4152-62
Кількість на модель
№
26
Назва деталі
Гайка МН (- П)
Заводський номер
Гайка М10-6Н (250512-П5)
Кількість на модель
№
27
Назва деталі
Шайба
Заводський номер
Шайба 10
Кількість на модель
№
28
Назва деталі
Шайба ГОСТ
Заводський номер
31 0170
Кількість на модель
№
29
Назва деталі
Шайба ГОСТ
Заводський номер
31 0170-20
Кількість на модель
№
29
Назва деталі
Шайба
Заводський номер
312300-П2
Кількість на модель
№
30
Назва деталі
Газопровід
Заводський номер
1102-05-46-20СП(SP)
Кількість на модель
№
31
Назва деталі
Газопровід
Заводський номер
1102-05-46СП(SP)
Кількість на модель
№
31
Назва деталі
Повітропровід
Заводський номер
311102-05-10СП(SP)
Кількість на модель
№
32
Назва деталі
Повітропровід
Заводський номер
311102-05-10-20СП-20SP
Кількість на модель
№
32
Назва деталі
Сильфон
Заводський номер
40 0228
Кількість на модель
№
33
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
34
Назва деталі
Гайка М12x1, 25
Заводський номер
Гайка М12x1,25
Кількість на модель
№
35
Назва деталі
Шайба 12.ОТ
Заводський номер
Шайба 12.ОТ
Кількість на модель
№
36
Назва деталі
Шайба
Заводський номер
31 0230-05-20
Кількість на модель
№
37
Назва деталі
Шайба
Заводський номер
31 0230-05
Кількість на модель
№
37
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230
Кількість на модель
№
38
Назва деталі
Шайба ГОСТ
Заводський номер
31 0230-20
Кількість на модель
№
38
Назва деталі
Хомут
Заводський номер
46-47-189-03СП(SP)
Кількість на модель
№
39
Назва деталі
Хомут
Заводський номер
46-47-189-03-20СП-20SP
Кількість на модель
№
39
Назва деталі
Рукав
Заводський номер
46 1901-03
Кількість на модель
№
40
Назва деталі
Рукав
Заводський номер
46 1901-03-20
Кількість на модель
№
40
Назва деталі
Прокладка патрубка випускного
Заводський номер
850.1118260
Кількість на модель
№
41
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи очищення повітря та випуску | 1102-05-2СП(SP) | |||||||
| Встановлення системи очищення повітря та випуску | 1102-05-2-20СП(SP) | |||||||
| 1 | Патрубок Р__NT__0__ | Р547694 | 1 | |||||
| 2 | Хомут | 3316656S | 2 | |||||
| 3 | Повітропровід | 1102-05-45СП(SP) | 3 | |||||
| 3 | Повітропровід | 1102-05-45-20СП(SP) | 3 | |||||
| 4 | Кронштейн | 1102-05-41СП(SP) | 4 | |||||
| 4 | Кронштейн | 1102-05-41-20СП(SP) | 4 | |||||
| 5 | Хомут | 403-05-129-03-20СП-20SP | 5 | |||||
| 5 | Хомут | 403-05-129-03СП(SP) | 5 | |||||
| 6 | Рукав | 3316606S | 6 | |||||
| 7 | Хомут | 1102-05-31СП(SP) | 7 | |||||
| 7 | Хомут | 1102-05-31-20СП(SP) | 7 | |||||
| 8 | Глушник | 1102-05-20СП(SP) | 8 | |||||
| 8 | Глушник | 1102-05-20-20СП(SP) | 8 | |||||
| 9 | Повітропровід | 1102-05-43-20СП(SP) | 9 | |||||
| 9 | Повітропровід | 1102-05-43СП(SP) | 9 | |||||
| 10 | Труба випускна | 1106-05-21СП(SP) | 10 | |||||
| 10 | Труба випускна | 1106-05-21-20СП(SP) | 10 | |||||
| 11 | Болт | 28 5230 | 11 | |||||
| 11 | Болт | 28 5230-20 | 11 | |||||
| 12 | Кришка з хомутом | 1102-05-37СП(SP) | 12 | |||||
| 12 | Кришка з хомутом | 1102-05-37-20СП(SP) | 12 | |||||
| 13 | Повітрозабірник | 404-05-27-20СП(SP) | 13 | |||||
| 13 | Повітрозабірник | 404-05-27СП(SP) | 13 | |||||
| 14 | Труба | 311102-05-22СП(SP) | 14 | |||||
| 14 | Труба | 311102-05-22-20СП-20SP | 14 | |||||
| 15 | Шланговий хомут AS30- / W2 | DIN3017-AS30-45/ 12C7-W2 | 15 | |||||
| 16 | Повітроочисник циклонний | 311102-05-13СП(SP) | 16 | |||||
| 16 | Повітроочисник циклонний | 311102-05-13-20СП-20SP | 16 | |||||
| 17 | Рукав | 46 1201-04 | 17 | |||||
| 17 | Рукав | 46 1201-04-20 | 17 | |||||
| 18 | Газопровід | 1102-05-40-20СП(SP) | 18 | |||||
| 18 | Газопровід | 1102-05-40СП(SP) | 18 | |||||
| 19 | Хомут | 2501-05-108СП(SP) | 19 | |||||
| 19 | Хомут | 2501-05-108-20СП(SP) | 19 | |||||
| 20 | Шланг кутовий ТУ- | 5320-1109375 | 20 | |||||
| 21 | Компенсатор EALR . SB | ЕАЛР 302.666. 010СБ | 21 | |||||
| 22 | Компенсатор Dу, Ру СК- СБ | Dу100, Ру1 СК-524.000.00СБ | 22 | |||||
| 23 | Хомут | 3926702 | 23 | |||||
| 24 | Шланг силіконовий | 3071051 | 24 | |||||
| 25 | Корок | 37 5430-20 | 25 | |||||
| 25 | Корок | 37 5430 | 25 | |||||
| 26 | Кільце 14x20 МН | 14x20 МН 4152-62 | 26 | |||||
| 27 | Гайка МН (- П) | Гайка М10-6Н (250512-П5) | 27 | |||||
| 28 | Шайба | Шайба 10 | 28 | |||||
| 29 | Шайба ГОСТ | 31 0170 | 29 | |||||
| 29 | Шайба ГОСТ | 31 0170-20 | 29 | |||||
| 30 | Шайба | 312300-П2 | 30 | |||||
| 31 | Газопровід | 1102-05-46-20СП(SP) | 31 | |||||
| 31 | Газопровід | 1102-05-46СП(SP) | 31 | |||||
| 32 | Повітропровід | 311102-05-10СП(SP) | 32 | |||||
| 32 | Повітропровід | 311102-05-10-20СП-20SP | 32 | |||||
| 33 | Сильфон | 40 0228 | 33 | |||||
| 34 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 34 | |||||
| 35 | Гайка М12x1, 25 | Гайка М12x1,25 | 35 | |||||
| 36 | Шайба 12.ОТ | Шайба 12.ОТ | 36 | |||||
| 37 | Шайба | 31 0230-05-20 | 37 | |||||
| 37 | Шайба | 31 0230-05 | 37 | |||||
| 38 | Шайба ГОСТ | 31 0230 | 38 | |||||
| 38 | Шайба ГОСТ | 31 0230-20 | 38 | |||||
| 39 | Хомут | 46-47-189-03СП(SP) | 39 | |||||
| 39 | Хомут | 46-47-189-03-20СП-20SP | 39 | |||||
| 40 | Рукав | 46 1901-03 | 40 | |||||
| 40 | Рукав | 46 1901-03-20 | 40 | |||||
| 41 | Прокладка патрубка випускного | 850.1118260 | 41 |
