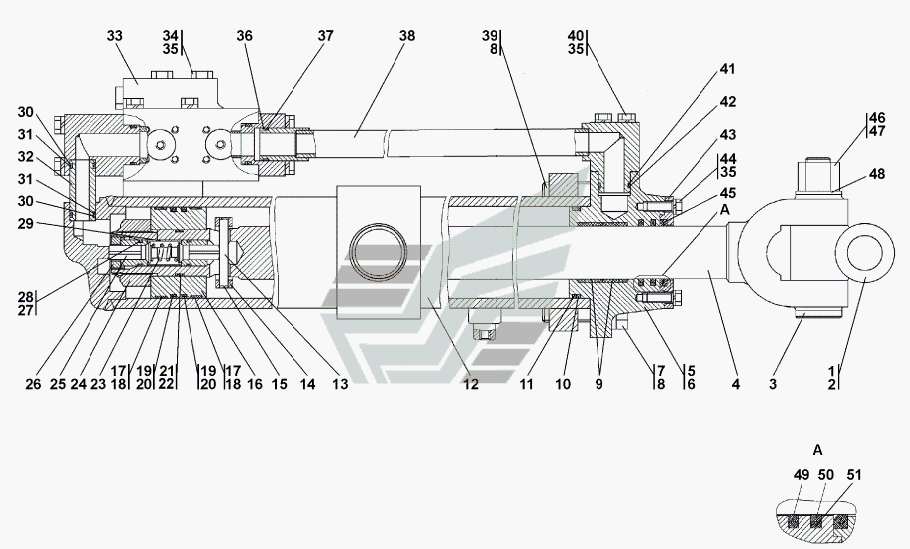

- СП Гідроциліндр
100%
Назва деталі
Гідроциліндр
Заводський номер
1501-26-501-01СП(SP)
Кількість на модель
№
Назва деталі
Гідроциліндр
Заводський номер
1501-26-501-01-20СП (SP)
Кількість на модель
№
Назва деталі
Шарнір.
Заводський номер
1501-26-618
Кількість на модель
№
1
Назва деталі
Шарнір.
Заводський номер
1501-26-632
Кількість на модель
№
2
Назва деталі
Палец
Заводський номер
1501-26-509СП(SP)
Кількість на модель
№
3
Назва деталі
Шток
Заводський номер
1101-26-604-06
Кількість на модель
№
4
Назва деталі
Шток
Заводський номер
1101-26-604-06-20
Кількість на модель
№
4
Назва деталі
Кришка
Заводський номер
1501-26-614
Кількість на модель
№
5
Назва деталі
Кришка
Заводський номер
1501-26-634
Кількість на модель
№
6
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0830
Кількість на модель
№
7
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0830-20
Кількість на модель
№
7
Назва деталі
Диск __NT__0__T
Заводський номер
Шайба 24Т
Кількість на модель
№
8
Назва деталі
Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- -
Заводський номер
Е22Т-063-30-2,5
Кількість на модель
№
9
Назва деталі
Кільце захисне
Заводський номер
1501-26-629
Кількість на модель
№
10
Назва деталі
Кільце ГОСТ
Заводський номер
100-110-58-2-ИРП 1314-1
Кількість на модель
№
11
Назва деталі
Корпус
Заводський номер
1501-26-502-01СП(SP)
Кількість на модель
№
12
Назва деталі
Палец
Заводський номер
1501-26-625
Кількість на модель
№
13
Назва деталі
Втулка
Заводський номер
1501-26-624
Кількість на модель
№
14
Назва деталі
КІЛЬЦО
Заводський номер
58 5761
Кількість на модель
№
15
Назва деталі
Поршень
Заводський номер
1501-26-611
Кількість на модель
№
16
Назва деталі
Опорна втулка
Заводський номер
1501-26-612
Кількість на модель
№
17
Назва деталі
Поршневе опорно-направляюче кільце ЕТ- - -
Заводський номер
Е21Т-110-12-3,0
Кількість на модель
№
18
Назва деталі
Кільце ущільнювальне
Заводський номер
1501-26-613
Кількість на модель
№
19
Назва деталі
Кільце- - -
Заводський номер
090-100-58-2-51-1668
Кількість на модель
№
20
Назва деталі
Захисна шайба
Заводський номер
44 0005
Кількість на модель
№
21
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
042-050-46-2-51-1668
Кількість на модель
№
22
Назва деталі
Пружина
Заводський номер
38 327
Кількість на модель
№
23
Назва деталі
Гайка спеціальна
Заводський номер
312001-26-110-01
Кількість на модель
№
24
Назва деталі
Клапан
Заводський номер
1501-26-507СП(SP)
Кількість на модель
№
25
Назва деталі
Заглушка
Заводський номер
1501-26-622
Кількість на модель
№
26
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
026-032-36-2-51-1668
Кількість на модель
№
27
Назва деталі
Кільце захисне
Заводський номер
46-93-607-01
Кількість на модель
№
28
Назва деталі
Проставка
Заводський номер
1501-26-623
Кількість на модель
№
29
Назва деталі
Кільце ГОСТ
Заводський номер
025-030-30-2-51-1668
Кількість на модель
№
30
Назва деталі
Кільце захисне
Заводський номер
2701-28-158
Кількість на модель
№
31
Назва деталі
Втулка
Заводський номер
1501-26-619
Кількість на модель
№
32
Назва деталі
Втулка
Заводський номер
1501-26-619-20
Кількість на модель
№
32
Назва деталі
Пристрій перепускний
Заводський номер
1501-26-508СП(SP)
Кількість на модель
№
33
Назва деталі
Пристрій перепускний
Заводський номер
1501-26-508-20СП(SP)
Кількість на модель
№
33
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0391-20
Кількість на модель
№
34
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
28 0391
Кількість на модель
№
34
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 12 ОТ
Кількість на модель
№
35
Назва деталі
Кільце- - ІРП-
Заводський номер
030-035-30-2-ИРП-1314-1
Кількість на модель
№
36
Назва деталі
Кільце ущільнювальне
Заводський номер
46-26-1546
Кількість на модель
№
37
Назва деталі
Трубопровід
Заводський номер
1501-26-504СП(SP)
Кількість на модель
№
38
Назва деталі
Трубопровід
Заводський номер
1501-26-504-20СП(SP)
Кількість на модель
№
38
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0840-20
Кількість на модель
№
39
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
28 0840
Кількість на модель
№
39
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0385
Кількість на модель
№
40
Назва деталі
Кільце захисне
Заводський номер
2501-98-550
Кількість на модель
№
41
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
032-038-36-2-51-1668
Кількість на модель
№
42
Назва деталі
Скребок
Заводський номер
1501-26-616
Кількість на модель
№
43
Назва деталі
Болт M12x1, __NT__1__
Заводський номер
Болт М12x1,25-6gx35
Кількість на модель
№
44
Назва деталі
Брудознімач - d
Заводський номер
2501-93-506-04СП(SP)
Кількість на модель
№
45
Назва деталі
Горіх Mx
Заводський номер
30 0431-20
Кількість на модель
№
46
Назва деталі
Горіх Mx
Заводський номер
30 0431
Кількість на модель
№
46
Назва деталі
Шплінт, 3x71
Заводський номер
Шплинт 6,3x71
Кількість на модель
№
47
Назва деталі
Шайба
Заводський номер
31 0410-01
Кількість на модель
№
48
Назва деталі
Шайба
Заводський номер
31 0410-01-20
Кількість на модель
№
48
Назва деталі
Ущільнення штокове Е-
Заводський номер
Е01-063-12
Кількість на модель
№
49
Назва деталі
Кільце ущільнювальне
Заводський номер
312001-26-109-01
Кількість на модель
№
50
Назва деталі
Кільце- - -
Заводський номер
070-080-58-2-51-1668
Кількість на модель
№
51
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Гідроциліндр | 1501-26-501-01СП(SP) | |||||||
| Гідроциліндр | 1501-26-501-01-20СП (SP) | |||||||
| 1 | Шарнір. | 1501-26-618 | 1 | |||||
| 2 | Шарнір. | 1501-26-632 | 2 | |||||
| 3 | Палец | 1501-26-509СП(SP) | 3 | |||||
| 4 | Шток | 1101-26-604-06 | 4 | |||||
| 4 | Шток | 1101-26-604-06-20 | 4 | |||||
| 5 | Кришка | 1501-26-614 | 5 | |||||
| 6 | Кришка | 1501-26-634 | 6 | |||||
| 7 | Болт Mx-X. ГОСТ | 28 0830 | 7 | |||||
| 7 | Болт Mx-X. ГОСТ | 28 0830-20 | 7 | |||||
| 8 | Диск __NT__0__T | Шайба 24Т | 8 | |||||
| 9 | Кільце опорно-направляюче штокове ЕТ- - кільце опорно-направляюче штокове ЕТ- - | Е22Т-063-30-2,5 | 9 | |||||
| 10 | Кільце захисне | 1501-26-629 | 10 | |||||
| 11 | Кільце ГОСТ | 100-110-58-2-ИРП 1314-1 | 11 | |||||
| 12 | Корпус | 1501-26-502-01СП(SP) | 12 | |||||
| 13 | Палец | 1501-26-625 | 13 | |||||
| 14 | Втулка | 1501-26-624 | 14 | |||||
| 15 | КІЛЬЦО | 58 5761 | 15 | |||||
| 16 | Поршень | 1501-26-611 | 16 | |||||
| 17 | Опорна втулка | 1501-26-612 | 17 | |||||
| 18 | Поршневе опорно-направляюче кільце ЕТ- - - | Е21Т-110-12-3,0 | 18 | |||||
| 19 | Кільце ущільнювальне | 1501-26-613 | 19 | |||||
| 20 | Кільце- - - | 090-100-58-2-51-1668 | 20 | |||||
| 21 | Захисна шайба | 44 0005 | 21 | |||||
| 22 | Кільце ГОСТ /ТУ- | 042-050-46-2-51-1668 | 22 | |||||
| 23 | Пружина | 38 327 | 23 | |||||
| 24 | Гайка спеціальна | 312001-26-110-01 | 24 | |||||
| 25 | Клапан | 1501-26-507СП(SP) | 25 | |||||
| 26 | Заглушка | 1501-26-622 | 26 | |||||
| 27 | Кільце ГОСТ /ТУ- | 026-032-36-2-51-1668 | 27 | |||||
| 28 | Кільце захисне | 46-93-607-01 | 28 | |||||
| 29 | Проставка | 1501-26-623 | 29 | |||||
| 30 | Кільце ГОСТ | 025-030-30-2-51-1668 | 30 | |||||
| 31 | Кільце захисне | 2701-28-158 | 31 | |||||
| 32 | Втулка | 1501-26-619 | 32 | |||||
| 32 | Втулка | 1501-26-619-20 | 32 | |||||
| 33 | Пристрій перепускний | 1501-26-508СП(SP) | 33 | |||||
| 33 | Пристрій перепускний | 1501-26-508-20СП(SP) | 33 | |||||
| 34 | Болт M12x1, __NT__1__ | 28 0391-20 | 34 | |||||
| 34 | Болт M12x1, __NT__1__ | 28 0391 | 34 | |||||
| 35 | Диск __NT__0__OT | Шайба 12 ОТ | 35 | |||||
| 36 | Кільце- - ІРП- | 030-035-30-2-ИРП-1314-1 | 36 | |||||
| 37 | Кільце ущільнювальне | 46-26-1546 | 37 | |||||
| 38 | Трубопровід | 1501-26-504СП(SP) | 38 | |||||
| 38 | Трубопровід | 1501-26-504-20СП(SP) | 38 | |||||
| 39 | Болт Mx-X. ГОСТ | 28 0840-20 | 39 | |||||
| 39 | Болт Mx-X. ГОСТ | 28 0840 | 39 | |||||
| 40 | Болт Мх- x ГОСТ | 28 0385 | 40 | |||||
| 41 | Кільце захисне | 2501-98-550 | 41 | |||||
| 42 | Кільце ГОСТ /ТУ- | 032-038-36-2-51-1668 | 42 | |||||
| 43 | Скребок | 1501-26-616 | 43 | |||||
| 44 | Болт M12x1, __NT__1__ | Болт М12x1,25-6gx35 | 44 | |||||
| 45 | Брудознімач - d | 2501-93-506-04СП(SP) | 45 | |||||
| 46 | Горіх Mx | 30 0431-20 | 46 | |||||
| 46 | Горіх Mx | 30 0431 | 46 | |||||
| 47 | Шплінт, 3x71 | Шплинт 6,3x71 | 47 | |||||
| 48 | Шайба | 31 0410-01 | 48 | |||||
| 48 | Шайба | 31 0410-01-20 | 48 | |||||
| 49 | Ущільнення штокове Е- | Е01-063-12 | 49 | |||||
| 50 | Кільце ущільнювальне | 312001-26-109-01 | 50 | |||||
| 51 | Кільце- - - | 070-080-58-2-51-1668 | 51 |
