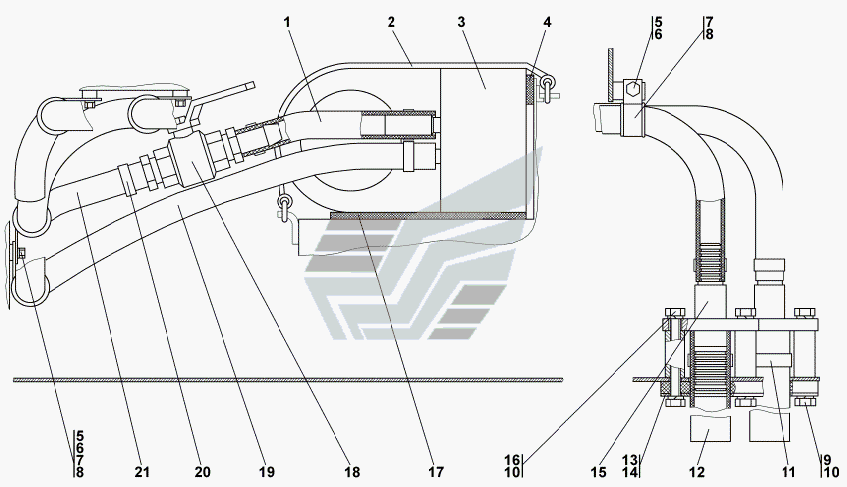

- СП Встановлення обігрівача кабіни
100%
Назва деталі
Встановлення обігрівача кабіни
Заводський номер
1101-47-1СП(SP)
Кількість на модель
№
Назва деталі
Рукав
Заводський номер
46 0601-14
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
46 0601-14-20
Кількість на модель
№
1
Назва деталі
Ремінь
Заводський номер
2105-1311090
Кількість на модель
№
2
Назва деталі
Опалювач залежний Xeros
Заводський номер
282 110 250
Кількість на модель
№
3
Назва деталі
Прокладка
Заводський номер
40 0484
Кількість на модель
№
4
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
6
Назва деталі
Прокладка
Заводський номер
700-40-6927
Кількість на модель
№
7
Назва деталі
Прокладка
Заводський номер
700-40-6927-20
Кількість на модель
№
7
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
№
8
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230
Кількість на модель
№
9
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230-20
Кількість на модель
№
9
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 10 ОТ
Кількість на модель
№
10
Назва деталі
Шланговий хомут DIN / W2
Заводський номер
DIN 3017-AS 30-45/ 12C7-W2
Кількість на модель
№
11
Назва деталі
Рукав
Заводський номер
46 0901-07
Кількість на модель
№
12
Назва деталі
Рукав
Заводський номер
46 0901-07-20
Кількість на модель
№
12
Назва деталі
Тарілка
Заводський номер
2002-43-75
Кількість на модель
№
13
Назва деталі
Амортизатор
Заводський номер
40 0469
Кількість на модель
№
14
Назва деталі
Трубопровід
Заводський номер
1101-47-10СП(SP)
Кількість на модель
№
15
Назва деталі
Трубопровід
Заводський номер
1101-47-10-20СП(SP)
Кількість на модель
№
15
Назва деталі
Болт M
Заводський номер
Болт М10-6gx20
Кількість на модель
№
16
Назва деталі
Кран
Заводський номер
1101-47-11СП(SP)
Кількість на модель
№
18
Назва деталі
Рукав
Заводський номер
46 0601-39
Кількість на модель
№
19
Назва деталі
Рукав
Заводський номер
46 0601-39-20
Кількість на модель
№
19
Назва деталі
Шланговий хомут DIN / W2
Заводський номер
DIN 3017-AS 20-32/ 12C7-W2
Кількість на модель
№
20
Назва деталі
Рукав
Заводський номер
46 0601-41
Кількість на модель
№
21
Назва деталі
Рукав
Заводський номер
46 0601-41-20
Кількість на модель
№
21
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення обігрівача кабіни | 1101-47-1СП(SP) | |||||||
| 1 | Рукав | 46 0601-14 | 1 | |||||
| 1 | Рукав | 46 0601-14-20 | 1 | |||||
| 2 | Ремінь | 2105-1311090 | 2 | |||||
| 3 | Опалювач залежний Xeros | 282 110 250 | 3 | |||||
| 4 | Прокладка | 40 0484 | 4 | |||||
| 5 | Болт M8-6gx16 | Болт М8-6gx16 | 5 | |||||
| 6 | Диск 8T | Шайба 8Т | 6 | |||||
| 7 | Прокладка | 700-40-6927 | 7 | |||||
| 7 | Прокладка | 700-40-6927-20 | 7 | |||||
| 8 | Хомутик | 700-41-2548 | 8 | |||||
| 9 | Болт М-х ГОСТ | 28 0230 | 9 | |||||
| 9 | Болт М-х ГОСТ | 28 0230-20 | 9 | |||||
| 10 | Диск __NT__0__OT | Шайба 10 ОТ | 10 | |||||
| 11 | Шланговий хомут DIN / W2 | DIN 3017-AS 30-45/ 12C7-W2 | 11 | |||||
| 12 | Рукав | 46 0901-07 | 12 | |||||
| 12 | Рукав | 46 0901-07-20 | 12 | |||||
| 13 | Тарілка | 2002-43-75 | 13 | |||||
| 14 | Амортизатор | 40 0469 | 14 | |||||
| 15 | Трубопровід | 1101-47-10СП(SP) | 15 | |||||
| 15 | Трубопровід | 1101-47-10-20СП(SP) | 15 | |||||
| 16 | Болт M | Болт М10-6gx20 | 16 | |||||
| 18 | Кран | 1101-47-11СП(SP) | 18 | |||||
| 19 | Рукав | 46 0601-39 | 19 | |||||
| 19 | Рукав | 46 0601-39-20 | 19 | |||||
| 20 | Шланговий хомут DIN / W2 | DIN 3017-AS 20-32/ 12C7-W2 | 20 | |||||
| 21 | Рукав | 46 0601-41 | 21 | |||||
| 21 | Рукав | 46 0601-41-20 | 21 |
