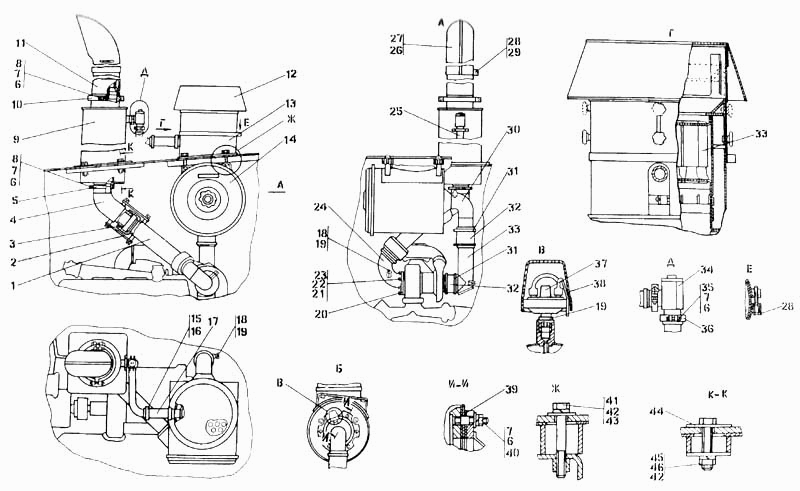

Встановлення систем очищення повітря та випуску
100%
Назва деталі
Встановлення систем очищення повітря та випуску
Заводський номер
2002-05-1-20СП
Кількість на модель
№
Назва деталі
Встановлення систем очищення повітря та випуску
Заводський номер
2002-05-1СП
Кількість на модель
1
№
Назва деталі
Корпус
Заводський номер
2002-05-25-20СП
Кількість на модель
№
1
Назва деталі
Корпус
Заводський номер
2002-05-25СП
Кількість на модель
1
№
1
Назва деталі
Тарілка
Заводський номер
2501-43-357-01
Кількість на модель
2
№
2
Назва деталі
КІЛЬЦО
Заводський номер
403-05-33
Кількість на модель
2
№
3
Назва деталі
Газопровід
Заводський номер
2002-05-28-20СП
Кількість на модель
№
4
Назва деталі
Газопровід
Заводський номер
2002-05-28СП
Кількість на модель
1
№
4
Назва деталі
Половина хомута
Заводський номер
403-05-125СП
Кількість на модель
2
№
5
Назва деталі
Шайба Т.Г
Заводський номер
Шайба 8Т.65Г
Кількість на модель
12
№
6
Назва деталі
Гайка М8
Заводський номер
Гайка М8
Кількість на модель
12
№
7
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх70
Кількість на модель
4
№
8
Назва деталі
Глушник
Заводський номер
2002-05-20-20СП
Кількість на модель
№
9
Назва деталі
Глушник
Заводський номер
2002-05-20СП
Кількість на модель
1
№
9
Назва деталі
Пряжка
Заводський номер
2501-05-134-01-20СП
Кількість на модель
№
10
Назва деталі
Пряжка
Заводський номер
2501-05-134-01СП
Кількість на модель
2
№
10
Назва деталі
Труба випускна
Заводський номер
2002-05-26-20СП
Кількість на модель
№
11
Назва деталі
Труба випускна
Заводський номер
2002-05-26СП
Кількість на модель
1
№
11
Назва деталі
Повітрозабірник
Заводський номер
2501-05-166СП
Кількість на модель
1
№
12
Назва деталі
Повітрозабірник
Заводський номер
2501-05-166-20СП
Кількість на модель
№
12
Назва деталі
Фланець
Заводський номер
2002-05-14-20СП
Кількість на модель
№
13
Назва деталі
Фланець
Заводський номер
2002-05-14СП
Кількість на модель
1
№
13
Назва деталі
Очисник повітря
Заводський номер
2002-05-13-20СП
Кількість на модель
№
14
Назва деталі
Очисник повітря
Заводський номер
2002-05-13СП
Кількість на модель
1
№
14
Назва деталі
Хомут
Заводський номер
46-60-366-20СП
Кількість на модель
№
15
Назва деталі
Хомут
Заводський номер
46-60-366СП
Кількість на модель
2
№
15
Назва деталі
Хомут стяжні черв'ячні ПО ТУ.- У-
Заводський номер
Хомут стяжные червячные ПО 4.435.000 ТУ.
Кількість на модель
2
№
16
Назва деталі
Рукав
Заводський номер
461401-02-20
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
461401-02
Кількість на модель
1
№
17
Назва деталі
Корок
Заводський номер
375430
Кількість на модель
2
№
18
Назва деталі
Корок
Заводський номер
375430-20
Кількість на модель
№
18
Назва деталі
Кільце х МН
Заводський номер
Кольцо 14х20 МН 4152-60
Кількість на модель
3
№
19
Назва деталі
Прокладка патрубка випускного
Заводський номер
Т850.1118260
Кількість на модель
1
№
20
Назва деталі
Шайба ГОСТ
Заводський номер
310170-20
Кількість на модель
№
21
Назва деталі
Шайба ГОСТ
Заводський номер
310170
Кількість на модель
6
№
21
Назва деталі
Шайба-П
Заводський номер
Шайба 10312300-П2
Кількість на модель
6
№
22
Назва деталі
Гайка МН- П
Заводський номер
Гайка М10-6Н250512-П5
Кількість на модель
6
№
23
Назва деталі
Газопровід
Заводський номер
2002-05-27СП
Кількість на модель
1
№
24
Назва деталі
Газопровід
Заводський номер
2002-05-27-20СП
Кількість на модель
№
24
Назва деталі
Труба
Заводський номер
2002-05-29-20СП
Кількість на модель
№
25
Назва деталі
Труба
Заводський номер
2002-05-29СП
Кількість на модель
1
№
25
Назва деталі
Труба
Заводський номер
3501-05-34-20СП
Кількість на модель
№
26
Назва деталі
Труба
Заводський номер
3501-05-34СП
Кількість на модель
1
№
26
Назва деталі
Труба
Заводський номер
2501-05-158СП
Кількість на модель
1
№
27
Назва деталі
Труба
Заводський номер
2501-05-158-20СП
Кількість на модель
№
27
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх60
Кількість на модель
2
№
28
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 10.ОТ.65Г
Кількість на модель
1
№
29
Назва деталі
Повітропровід
Заводський номер
2002-05-10СП
Кількість на модель
1
№
30
Назва деталі
Повітропровід
Заводський номер
2002-05-10-20СП
Кількість на модель
№
30
Назва деталі
Хомут
Заводський номер
46-47-189-03-20СП
Кількість на модель
№
31
Назва деталі
Хомут
Заводський номер
46-47-189-03СП
Кількість на модель
4
№
31
Назва деталі
Рукав
Заводський номер
461901-05
Кількість на модель
2
№
32
Назва деталі
Рукав
Заводський номер
461901-05-20
Кількість на модель
№
32
Назва деталі
Повітропровід
Заводський номер
2002-05-11СП
Кількість на модель
1
№
33
Назва деталі
Повітропровід
Заводський номер
2002-05-11-20СП
Кількість на модель
№
33
Назва деталі
Клапан
Заводський номер
403-05-112СП
Кількість на модель
1
№
34
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх30
Кількість на модель
4
№
35
Назва деталі
Хомут
Заводський номер
403-05-25-20
Кількість на модель
№
36
Назва деталі
Хомут
Заводський номер
403-05-25
Кількість на модель
4
№
36
Назва деталі
Датчик
Заводський номер
13.3839600
Кількість на модель
1
№
37
Назва деталі
Ковпачок захисний
Заводський номер
404-05-92
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
450033
Кількість на модель
1
№
39
Назва деталі
Прокладка
Заводський номер
450033-20
Кількість на модель
№
39
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150
Кількість на модель
6
№
40
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
310150-20
Кількість на модель
№
40
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385
Кількість на модель
4
№
41
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385-20
Кількість на модель
№
41
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 12.ОТ.65Г
Кількість на модель
12
№
42
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
8
№
43
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210-20
Кількість на модель
№
43
Назва деталі
Шайба
Заводський номер
315213
Кількість на модель
8
№
44
Назва деталі
Шайба
Заводський номер
315213-20
Кількість на модель
№
44
Назва деталі
Болт з шестигранною головкою (d=Мх, S=, l=)
Заводський номер
М12х1,25-6gх55
Кількість на модель
4
№
45
Назва деталі
Горіх Mx
Заводський номер
Гайка М12х1,25
Кількість на модель
4
№
46
Назва деталі
Повітроочисник циклонний
Заводський номер
2002-05-15-20СП
Кількість на модель
№
47
Назва деталі
Повітроочисник циклонний
Заводський номер
2002-05-15СП
Кількість на модель
1
№
47
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення систем очищення повітря та випуску | 2002-05-1-20СП | |||||||
| Встановлення систем очищення повітря та випуску | 2002-05-1СП | 1 | 1 | |||||
| 1 | Корпус | 2002-05-25-20СП | 1 | |||||
| 1 | Корпус | 2002-05-25СП | 1 | 1 | 1 | |||
| 2 | Тарілка | 2501-43-357-01 | 2 | 2 | 2 | |||
| 3 | КІЛЬЦО | 403-05-33 | 2 | 2 | 3 | |||
| 4 | Газопровід | 2002-05-28-20СП | 4 | |||||
| 4 | Газопровід | 2002-05-28СП | 1 | 1 | 4 | |||
| 5 | Половина хомута | 403-05-125СП | 2 | 2 | 5 | |||
| 6 | Шайба Т.Г | Шайба 8Т.65Г | 12 | 12 | 6 | |||
| 7 | Гайка М8 | Гайка М8 | 12 | 12 | 7 | |||
| 8 | Болт M- x | Болт М8-6gх70 | 4 | 4 | 8 | |||
| 9 | Глушник | 2002-05-20-20СП | 9 | |||||
| 9 | Глушник | 2002-05-20СП | 1 | 1 | 9 | |||
| 10 | Пряжка | 2501-05-134-01-20СП | 10 | |||||
| 10 | Пряжка | 2501-05-134-01СП | 2 | 2 | 10 | |||
| 11 | Труба випускна | 2002-05-26-20СП | 11 | |||||
| 11 | Труба випускна | 2002-05-26СП | 1 | 1 | 11 | |||
| 12 | Повітрозабірник | 2501-05-166СП | 1 | 1 | 12 | |||
| 12 | Повітрозабірник | 2501-05-166-20СП | 12 | |||||
| 13 | Фланець | 2002-05-14-20СП | 13 | |||||
| 13 | Фланець | 2002-05-14СП | 1 | 1 | 13 | |||
| 14 | Очисник повітря | 2002-05-13-20СП | 14 | |||||
| 14 | Очисник повітря | 2002-05-13СП | 1 | 1 | 14 | |||
| 15 | Хомут | 46-60-366-20СП | 15 | |||||
| 15 | Хомут | 46-60-366СП | 2 | 2 | 15 | |||
| 16 | Хомут стяжні черв'ячні ПО ТУ.- У- | Хомут стяжные червячные ПО 4.435.000 ТУ. | 2 | 2 | 16 | |||
| 17 | Рукав | 461401-02-20 | 17 | |||||
| 17 | Рукав | 461401-02 | 1 | 1 | 17 | |||
| 18 | Корок | 375430 | 2 | 2 | 18 | |||
| 18 | Корок | 375430-20 | 18 | |||||
| 19 | Кільце х МН | Кольцо 14х20 МН 4152-60 | 3 | 3 | 19 | |||
| 20 | Прокладка патрубка випускного | Т850.1118260 | 1 | 1 | 20 | |||
| 21 | Шайба ГОСТ | 310170-20 | 21 | |||||
| 21 | Шайба ГОСТ | 310170 | 6 | 6 | 21 | |||
| 22 | Шайба-П | Шайба 10312300-П2 | 6 | 6 | 22 | |||
| 23 | Гайка МН- П | Гайка М10-6Н250512-П5 | 6 | 6 | 23 | |||
| 24 | Газопровід | 2002-05-27СП | 1 | 1 | 24 | |||
| 24 | Газопровід | 2002-05-27-20СП | 24 | |||||
| 25 | Труба | 2002-05-29-20СП | 25 | |||||
| 25 | Труба | 2002-05-29СП | 1 | 1 | 25 | |||
| 26 | Труба | 3501-05-34-20СП | 26 | |||||
| 26 | Труба | 3501-05-34СП | 1 | 1 | 26 | |||
| 27 | Труба | 2501-05-158СП | 1 | 1 | 27 | |||
| 27 | Труба | 2501-05-158-20СП | 27 | |||||
| 28 | Болт M- x | Болт М10-6gх60 | 2 | 2 | 28 | |||
| 29 | Шайба .ОТ.Г | Шайба 10.ОТ.65Г | 1 | 1 | 29 | |||
| 30 | Повітропровід | 2002-05-10СП | 1 | 1 | 30 | |||
| 30 | Повітропровід | 2002-05-10-20СП | 30 | |||||
| 31 | Хомут | 46-47-189-03-20СП | 31 | |||||
| 31 | Хомут | 46-47-189-03СП | 4 | 4 | 31 | |||
| 32 | Рукав | 461901-05 | 2 | 2 | 32 | |||
| 32 | Рукав | 461901-05-20 | 32 | |||||
| 33 | Повітропровід | 2002-05-11СП | 1 | 1 | 33 | |||
| 33 | Повітропровід | 2002-05-11-20СП | 33 | |||||
| 34 | Клапан | 403-05-112СП | 1 | 1 | 34 | |||
| 35 | Болт M- x | Болт М8-6gх30 | 4 | 4 | 35 | |||
| 36 | Хомут | 403-05-25-20 | 36 | |||||
| 36 | Хомут | 403-05-25 | 4 | 4 | 36 | |||
| 37 | Датчик | 13.3839600 | 1 | 1 | 37 | |||
| 38 | Ковпачок захисний | 404-05-92 | 1 | 1 | 38 | |||
| 39 | Прокладка | 450033 | 1 | 1 | 39 | |||
| 39 | Прокладка | 450033-20 | 39 | |||||
| 40 | Шайба, випуск за ГОСТ | 310150 | 6 | 6 | 40 | |||
| 40 | Шайба, випуск за ГОСТ | 310150-20 | 40 | |||||
| 41 | Болт Mx-X. ГОСТ | 280385 | 4 | 4 | 41 | |||
| 41 | Болт Mx-X. ГОСТ | 280385-20 | 41 | |||||
| 42 | Шайба .ОТ.Г | Шайба 12.ОТ.65Г | 12 | 12 | 42 | |||
| 43 | Шайба згідно з ГОСТ | 310210 | 8 | 8 | 43 | |||
| 43 | Шайба згідно з ГОСТ | 310210-20 | 43 | |||||
| 44 | Шайба | 315213 | 8 | 8 | 44 | |||
| 44 | Шайба | 315213-20 | 44 | |||||
| 45 | Болт з шестигранною головкою (d=Мх, S=, l=) | М12х1,25-6gх55 | 4 | 4 | 45 | |||
| 46 | Горіх Mx | Гайка М12х1,25 | 4 | 4 | 46 | |||
| 47 | Повітроочисник циклонний | 2002-05-15-20СП | 47 | |||||
| 47 | Повітроочисник циклонний | 2002-05-15СП | 1 | 1 | 47 |
