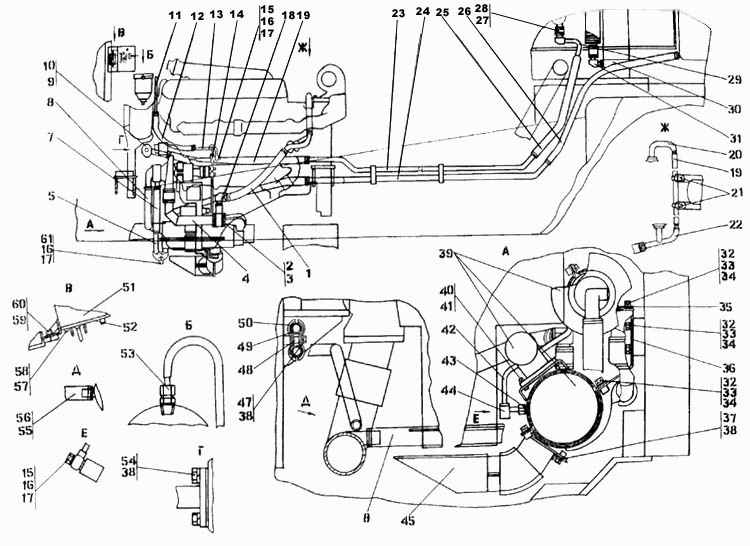

Встановлення системи підігріву
100%
Назва деталі
Встановлення системи підігріву
Заводський номер
2002-43-2-20СП
Кількість на модель
№
Назва деталі
Встановлення системи підігріву
Заводський номер
2002-43-2СП
Кількість на модель
1
№
Назва деталі
Рукав
Заводський номер
461201-25
Кількість на модель
1
№
1
Назва деталі
Рукав
Заводський номер
461501
Кількість на модель
2
№
2
Назва деталі
Хомут 1055-У-02
Заводський номер
Хомут 1055-У-02
Кількість на модель
4
№
3
Назва деталі
Повітропровід
Заводський номер
2002-43-16СП
Кількість на модель
1
№
4
Назва деталі
Трубопровід
Заводський номер
2002-43-13СП
Кількість на модель
1
№
5
Назва деталі
Рукав
Заводський номер
461201-16
Кількість на модель
1
№
7
Назва деталі
Рукав
Заводський номер
461201-33
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
450293
Кількість на модель
3
№
9
Назва деталі
Патрубок
Заводський номер
2002-43-26-20СП
Кількість на модель
№
10
Назва деталі
Патрубок
Заводський номер
2002-43-26СП
Кількість на модель
1
№
10
Назва деталі
Паливопровід
Заводський номер
2002-43-18СП
Кількість на модель
1
№
11
Назва деталі
Рукав
Заводський номер
460601-25
Кількість на модель
1
№
12
Назва деталі
Паливопровід
Заводський номер
2001-43-18СП
Кількість на модель
1
№
13
Назва деталі
Кран
Заводський номер
403-43-114СП
Кількість на модель
1
№
14
Назва деталі
Болт
Заводський номер
415125
Кількість на модель
2
№
15
Назва деталі
Прокладка
Заводський номер
46-43-313
Кількість на модель
12
№
16
Назва деталі
Кільце хМН
Заводський номер
Кольцо 12х16МН4152-62
Кількість на модель
12
№
17
Назва деталі
Кутник
Заводський номер
2002-43-14СП
Кількість на модель
1
№
18
Назва деталі
Рукав
Заводський номер
460601-32
Кількість на модель
2
№
19
Назва деталі
Патрубок
Заводський номер
2002-43-33СП
Кількість на модель
1
№
20
Назва деталі
Хомутик
Заводський номер
700-41-2548
Кількість на модель
2
№
21
Назва деталі
Патрубок
Заводський номер
2002-43-32СП
Кількість на модель
1
№
22
Назва деталі
Трубопровід
Заводський номер
2002-43-27СП
Кількість на модель
1
№
23
Назва деталі
Трубопровід
Заводський номер
2002-43-27-20СП
Кількість на модель
№
23
Назва деталі
Трубопровід
Заводський номер
2002-43-30-20СП
Кількість на модель
№
24
Назва деталі
Трубопровід
Заводський номер
2002-43-30СП
Кількість на модель
1
№
24
Назва деталі
Рукав
Заводський номер
460601-27
Кількість на модель
1
№
25
Назва деталі
Рукав
Заводський номер
460601-44
Кількість на модель
1
№
26
Назва деталі
Хомут- У-
Заводський номер
Хомут 1045-У-02
Кількість на модель
16
№
27
Назва деталі
Рукав
Заводський номер
461201
Кількість на модель
4
№
28
Назва деталі
Трубопровід
Заводський номер
2002-43-28СП
Кількість на модель
1
№
29
Назва деталі
Трубопровід
Заводський номер
2002-43-28-20СП
Кількість на модель
№
29
Назва деталі
Рукав
Заводський номер
460601-39
Кількість на модель
1
№
30
Назва деталі
Трубопровід
Заводський номер
2002-43-29-20СП
Кількість на модель
№
31
Назва деталі
Трубопровід
Заводський номер
2002-43-29СП
Кількість на модель
1
№
31
Назва деталі
Болт Mx- x
Заводський номер
Болт М12х1,25-6gх30
Кількість на модель
8
№
32
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 12.ОТ.65Г
Кількість на модель
8
№
33
Назва деталі
Шайба згідно з ГОСТ
Заводський номер
310210
Кількість на модель
4
№
34
Назва деталі
Скоба
Заводський номер
2002-43-22СП
Кількість на модель
1
№
35
Назва деталі
Кронштейн
Заводський номер
2002-43-20СП
Кількість на модель
1
№
36
Назва деталі
Болт
Заводський номер
285130
Кількість на модель
2
№
37
Назва деталі
Шайба Т.Г
Заводський номер
Шайба 8Т.65Г
Кількість на модель
8
№
38
Назва деталі
Підігрівач ПЖД Г-
Заводський номер
Подогреватель ПЖД 30Г-1015006-01
Кількість на модель
1
№
39
Назва деталі
Болт M- x
Заводський номер
Болт М6-6gх16
Кількість на модель
2
№
40
Назва деталі
Шайба Т.Г
Заводський номер
Шайба 6Т.65Г
Кількість на модель
2
№
41
Назва деталі
Паливопровід
Заводський номер
2002-43-19СП
Кількість на модель
1
№
42
Назва деталі
Скоба
Заводський номер
2002-43-17СП
Кількість на модель
1
№
43
Назва деталі
Перехідник
Заводський номер
2002-43-21СП
Кількість на модель
1
№
44
Назва деталі
Газопровід
Заводський номер
2002-43-31СП
Кількість на модель
1
№
45
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх35
Кількість на модель
2
№
47
Назва деталі
Втулка
Заводський номер
58-89-146
Кількість на модель
2
№
48
Назва деталі
Прокладка
Заводський номер
700-40-6684-09
Кількість на модель
4
№
49
Назва деталі
Планка
Заводський номер
58-60-213
Кількість на модель
4
№
50
Назва деталі
Планка
Заводський номер
58-60-213-20
Кількість на модель
№
50
Назва деталі
Корпус
Заводський номер
312505-43-17-01СП
Кількість на модель
1
№
51
Назва деталі
Щиток управління ПЖД І-
Заводський номер
Щиток управления ПЖД 600И-1015410
Кількість на модель
1
№
52
Назва деталі
Штуцер
Заводський номер
415149
Кількість на модель
1
№
53
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх25
Кількість на модель
6
№
54
Назва деталі
Хомут- У-
Заводський номер
Хомут 1028-У-02
Кількість на модель
16
№
55
Назва деталі
Рукав
Заводський номер
460601-36
Кількість на модель
1
№
56
Назва деталі
Диск G
Заводський номер
Шайба 5.65Г
Кількість на модель
4
№
57
Назва деталі
Гвинт V.M- x
Заводський номер
Винт В.М-6gх12
Кількість на модель
4
№
58
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 10.ОТ.65Г
Кількість на модель
2
№
59
Назва деталі
Болт M- x
Заводський номер
Болт М10-6gх20
Кількість на модель
2
№
60
Назва деталі
Затискний болт
Заводський номер
700-41-2622
Кількість на модель
3
№
61
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення системи підігріву | 2002-43-2-20СП | |||||||
| Встановлення системи підігріву | 2002-43-2СП | 1 | 1 | |||||
| 1 | Рукав | 461201-25 | 1 | 1 | 1 | |||
| 2 | Рукав | 461501 | 2 | 2 | 2 | |||
| 3 | Хомут 1055-У-02 | Хомут 1055-У-02 | 4 | 4 | 3 | |||
| 4 | Повітропровід | 2002-43-16СП | 1 | 1 | 4 | |||
| 5 | Трубопровід | 2002-43-13СП | 1 | 1 | 5 | |||
| 7 | Рукав | 461201-16 | 1 | 1 | 7 | |||
| 8 | Рукав | 461201-33 | 1 | 1 | 8 | |||
| 9 | Прокладка | 450293 | 3 | 3 | 9 | |||
| 10 | Патрубок | 2002-43-26-20СП | 10 | |||||
| 10 | Патрубок | 2002-43-26СП | 1 | 1 | 10 | |||
| 11 | Паливопровід | 2002-43-18СП | 1 | 1 | 11 | |||
| 12 | Рукав | 460601-25 | 1 | 1 | 12 | |||
| 13 | Паливопровід | 2001-43-18СП | 1 | 1 | 13 | |||
| 14 | Кран | 403-43-114СП | 1 | 1 | 14 | |||
| 15 | Болт | 415125 | 2 | 2 | 15 | |||
| 16 | Прокладка | 46-43-313 | 12 | 12 | 16 | |||
| 17 | Кільце хМН | Кольцо 12х16МН4152-62 | 12 | 12 | 17 | |||
| 18 | Кутник | 2002-43-14СП | 1 | 1 | 18 | |||
| 19 | Рукав | 460601-32 | 2 | 2 | 19 | |||
| 20 | Патрубок | 2002-43-33СП | 1 | 1 | 20 | |||
| 21 | Хомутик | 700-41-2548 | 2 | 2 | 21 | |||
| 22 | Патрубок | 2002-43-32СП | 1 | 1 | 22 | |||
| 23 | Трубопровід | 2002-43-27СП | 1 | 1 | 23 | |||
| 23 | Трубопровід | 2002-43-27-20СП | 23 | |||||
| 24 | Трубопровід | 2002-43-30-20СП | 24 | |||||
| 24 | Трубопровід | 2002-43-30СП | 1 | 1 | 24 | |||
| 25 | Рукав | 460601-27 | 1 | 1 | 25 | |||
| 26 | Рукав | 460601-44 | 1 | 1 | 26 | |||
| 27 | Хомут- У- | Хомут 1045-У-02 | 16 | 16 | 27 | |||
| 28 | Рукав | 461201 | 4 | 4 | 28 | |||
| 29 | Трубопровід | 2002-43-28СП | 1 | 1 | 29 | |||
| 29 | Трубопровід | 2002-43-28-20СП | 29 | |||||
| 30 | Рукав | 460601-39 | 1 | 1 | 30 | |||
| 31 | Трубопровід | 2002-43-29-20СП | 31 | |||||
| 31 | Трубопровід | 2002-43-29СП | 1 | 1 | 31 | |||
| 32 | Болт Mx- x | Болт М12х1,25-6gх30 | 8 | 8 | 32 | |||
| 33 | Шайба .ОТ.Г | Шайба 12.ОТ.65Г | 8 | 8 | 33 | |||
| 34 | Шайба згідно з ГОСТ | 310210 | 4 | 4 | 34 | |||
| 35 | Скоба | 2002-43-22СП | 1 | 1 | 35 | |||
| 36 | Кронштейн | 2002-43-20СП | 1 | 1 | 36 | |||
| 37 | Болт | 285130 | 2 | 2 | 37 | |||
| 38 | Шайба Т.Г | Шайба 8Т.65Г | 8 | 8 | 38 | |||
| 39 | Підігрівач ПЖД Г- | Подогреватель ПЖД 30Г-1015006-01 | 1 | 1 | 39 | |||
| 40 | Болт M- x | Болт М6-6gх16 | 2 | 2 | 40 | |||
| 41 | Шайба Т.Г | Шайба 6Т.65Г | 2 | 2 | 41 | |||
| 42 | Паливопровід | 2002-43-19СП | 1 | 1 | 42 | |||
| 43 | Скоба | 2002-43-17СП | 1 | 1 | 43 | |||
| 44 | Перехідник | 2002-43-21СП | 1 | 1 | 44 | |||
| 45 | Газопровід | 2002-43-31СП | 1 | 1 | 45 | |||
| 47 | Болт M- x | Болт М8-6gх35 | 2 | 2 | 47 | |||
| 48 | Втулка | 58-89-146 | 2 | 2 | 48 | |||
| 49 | Прокладка | 700-40-6684-09 | 4 | 4 | 49 | |||
| 50 | Планка | 58-60-213 | 4 | 4 | 50 | |||
| 50 | Планка | 58-60-213-20 | 50 | |||||
| 51 | Корпус | 312505-43-17-01СП | 1 | 1 | 51 | |||
| 52 | Щиток управління ПЖД І- | Щиток управления ПЖД 600И-1015410 | 1 | 1 | 52 | |||
| 53 | Штуцер | 415149 | 1 | 1 | 53 | |||
| 54 | Болт M- x | Болт М8-6gх25 | 6 | 6 | 54 | |||
| 55 | Хомут- У- | Хомут 1028-У-02 | 16 | 16 | 55 | |||
| 56 | Рукав | 460601-36 | 1 | 1 | 56 | |||
| 57 | Диск G | Шайба 5.65Г | 4 | 4 | 57 | |||
| 58 | Гвинт V.M- x | Винт В.М-6gх12 | 4 | 4 | 58 | |||
| 59 | Шайба .ОТ.Г | Шайба 10.ОТ.65Г | 2 | 2 | 59 | |||
| 60 | Болт M- x | Болт М10-6gх20 | 2 | 2 | 60 | |||
| 61 | Затискний болт | 700-41-2622 | 3 | 3 | 61 |
