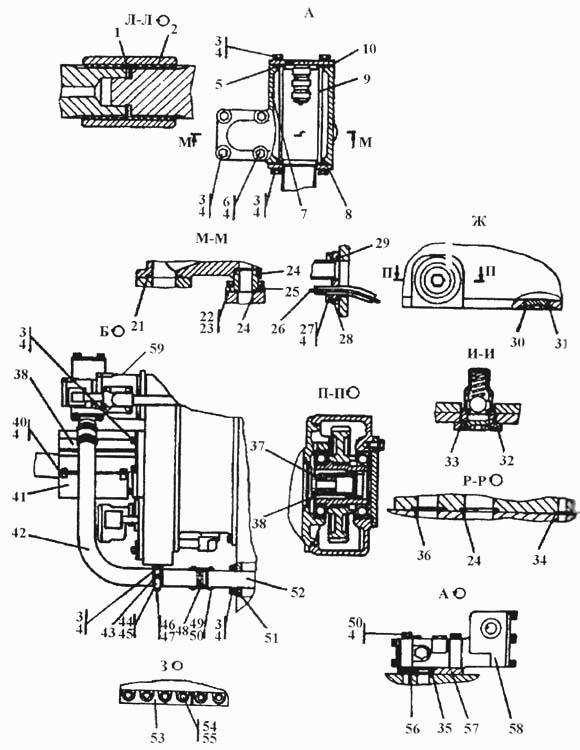

Встановлення трансмісії
100%
Назва деталі
Кільце С ГОСТ
Заводський номер
580515
Кількість на модель
1
№
1
Назва деталі
Муфта
Заводський номер
2001-16-28
Кількість на модель
1
№
2
Назва деталі
Болт M- x
Заводський номер
Болт М12-6gх30
Кількість на модель
16
№
3
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 12.ОТ.65Г
Кількість на модель
69
№
4
Назва деталі
Кришка
Заводський номер
2001-16-103-20СП
Кількість на модель
№
5
Назва деталі
Кришка
Заводський номер
2001-16-103СП
Кількість на модель
1
№
5
Назва деталі
Болт М-Х. ГОСТ
Заводський номер
280388
Кількість на модель
13
№
6
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280388-20
Кількість на модель
№
6
Назва деталі
Заборник
Заводський номер
2001-16-1-20
Кількість на модель
№
7
Назва деталі
Заборник
Заводський номер
2001-16-1
Кількість на модель
1
№
7
Назва деталі
Фланець
Заводський номер
2001-16-102-20СП
Кількість на модель
№
8
Назва деталі
Фланець
Заводський номер
2001-16-102СП
Кількість на модель
1
№
8
Назва деталі
Фільтр
Заводський номер
401-12-126-СП
Кількість на модель
1
№
9
Назва деталі
Кільце- - -
Заводський номер
Кольцо 060-070-58-2-51-1668
Кількість на модель
2
№
21
Назва деталі
Болт M- x
Заводський номер
280230
Кількість на модель
4
№
22
Назва деталі
Болт M- x
Заводський номер
280230-20
Кількість на модель
№
22
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 10.ОТ.65Г
Кількість на модель
24
№
23
Назва деталі
Кільце- - -
Заводський номер
Кольцо 038-046-46-2-3
Кількість на модель
5
№
24
Назва деталі
Фланець
Заводський номер
2001-16-11
Кількість на модель
1
№
25
Назва деталі
Фланець
Заводський номер
2001-16-11-20
Кількість на модель
№
25
Назва деталі
Лінія
Заводський номер
2001-16-106СП
Кількість на модель
1
№
26
Назва деталі
Болт M- x
Заводський номер
Болт М12-6gх35
Кількість на модель
12
№
27
Назва деталі
Горловина
Заводський номер
2001-16-105-20СП
Кількість на модель
№
28
Назва деталі
Горловина
Заводський номер
2001-16-105СП
Кількість на модель
1
№
28
Назва деталі
Кільце- - -
Заводський номер
Кольцо 080-090-58-2-3
Кількість на модель
1
№
29
Назва деталі
Клапан
Заводський номер
3501-16-103СП
Кількість на модель
1
№
32
Назва деталі
Клапан
Заводський номер
3501-16-103-20СП
Кількість на модель
№
32
Назва деталі
Кільце- - -
Заводський номер
Кольцо 066-071-30-2-51-1668
Кількість на модель
1
№
33
Назва деталі
Кільце- - -
Заводський номер
Кольцо 012-016-25-2-51-1668
Кількість на модель
4
№
34
Назва деталі
Кільце- - -
Заводський номер
Кольцо 034-038-25-2-3
Кількість на модель
12
№
35
Назва деталі
Кільце- - -
Заводський номер
Кольцо 026-032-36-2-51-1668
Кількість на модель
3
№
36
Назва деталі
Муфта
Заводський номер
2001-16-32
Кількість на модель
1
№
37
Назва деталі
Кільце С ГОСТ
Заводський номер
580307
Кількість на модель
1
№
38
Назва деталі
Кожух
Заводський номер
2001-16-108СП
Кількість на модель
1
№
39
Назва деталі
Кожух
Заводський номер
2001-16-108-20СП
Кількість на модель
№
39
Назва деталі
Болт Mx- x
Заводський номер
Болт М12х1,25-6gх25
Кількість на модель
6
№
40
Назва деталі
Кожух
Заводський номер
2001-16-109-20СП
Кількість на модель
№
41
Назва деталі
Кожух
Заводський номер
2001-16-109СП
Кількість на модель
1
№
41
Назва деталі
Труба
Заводський номер
2001-16-5
Кількість на модель
1
№
42
Назва деталі
Труба
Заводський номер
2001-16-5-20
Кількість на модель
№
42
Назва деталі
Опора
Заводський номер
2001-16-101-20СП
Кількість на модель
№
43
Назва деталі
Опора
Заводський номер
2001-16-101СП
Кількість на модель
1
№
43
Назва деталі
Бугель
Заводський номер
312501-94-105-20
Кількість на модель
№
44
Назва деталі
Бугель
Заводський номер
312501-94-105
Кількість на модель
1
№
44
Назва деталі
Ущільнення
Заводський номер
400040
Кількість на модель
1
№
45
Назва деталі
Болт M- x
Заводський номер
Болт М8-6gх70
Кількість на модель
2
№
46
Назва деталі
Шайба ГОСТ
Заводський номер
310140
Кількість на модель
2
№
47
Назва деталі
Шайба ГОСТ
Заводський номер
310140-20
Кількість на модель
№
47
Назва деталі
Рукав
Заводський номер
461701-01
Кількість на модель
2
№
48
Назва деталі
Рукав
Заводський номер
461701-01-20
Кількість на модель
№
48
Назва деталі
Хомут
Заводський номер
5001-26-130СП
Кількість на модель
4
№
49
Назва деталі
Хомут стяжний черв'ячний - У-
Заводський номер
Хомут стяжной червячный 1085-У-02
Кількість на модель
8
№
50
Назва деталі
Кільце- - ІРП
Заводський номер
Кольцо 100-110-58-2-ИРП1314-1
Кількість на модель
1
№
51
Назва деталі
Трубопровід
Заводський номер
2001-16-100-20СП
Кількість на модель
№
52
Назва деталі
Трубопровід
Заводський номер
2001-16-100СП
Кількість на модель
1
№
52
Назва деталі
Планка
Заводський номер
2001-16-30
Кількість на модель
4
№
53
Назва деталі
Болт M- x
Заводський номер
280728-20
Кількість на модель
№
54
Назва деталі
Болт M- x
Заводський номер
280728
Кількість на модель
56
№
54
Назва деталі
Шайба .ОТ.Г
Заводський номер
Шайба 20.ОТ.65Г
Кількість на модель
56
№
55
Назва деталі
Тарілка
Заводський номер
1501-15-22СП
Кількість на модель
1
№
57
Назва деталі
Блок управління
Заводський номер
1501-15-21-20СП
Кількість на модель
№
58
Назва деталі
Блок управління
Заводський номер
1501-15-21СП
Кількість на модель
1
№
58
Назва деталі
Кільце- - -
Заводський номер
Кольцо 022-026-25-2-51-1668
Кількість на модель
11
№
58
Назва деталі
Насос НШ- Л
Заводський номер
Насос НШ 100-50-3Л
Кількість на модель
1
№
59
Назва деталі
Насос NS-LT
Заводський номер
Насос НШ 100-50-3ЛТ
Кількість на модель
№
59
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385
Кількість на модель
4
№
60
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280385-20
Кількість на модель
№
60
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| 1 | Кільце С ГОСТ | 580515 | 1 | 1 | 1 | |||
| 2 | Муфта | 2001-16-28 | 1 | 1 | 2 | |||
| 3 | Болт M- x | Болт М12-6gх30 | 16 | 16 | 3 | |||
| 4 | Шайба .ОТ.Г | Шайба 12.ОТ.65Г | 69 | 69 | 4 | |||
| 5 | Кришка | 2001-16-103-20СП | 5 | |||||
| 5 | Кришка | 2001-16-103СП | 1 | 1 | 5 | |||
| 6 | Болт М-Х. ГОСТ | 280388 | 13 | 13 | 6 | |||
| 6 | Болт М-ХХ ГОСТ | 280388-20 | 6 | |||||
| 7 | Заборник | 2001-16-1-20 | 7 | |||||
| 7 | Заборник | 2001-16-1 | 1 | 1 | 7 | |||
| 8 | Фланець | 2001-16-102-20СП | 8 | |||||
| 8 | Фланець | 2001-16-102СП | 1 | 1 | 8 | |||
| 9 | Фільтр | 401-12-126-СП | 1 | 1 | 9 | |||
| 21 | Кільце- - - | Кольцо 060-070-58-2-51-1668 | 2 | 2 | 21 | |||
| 22 | Болт M- x | 280230 | 4 | 4 | 22 | |||
| 22 | Болт M- x | 280230-20 | 22 | |||||
| 23 | Шайба .ОТ.Г | Шайба 10.ОТ.65Г | 24 | 24 | 23 | |||
| 24 | Кільце- - - | Кольцо 038-046-46-2-3 | 5 | 5 | 24 | |||
| 25 | Фланець | 2001-16-11 | 1 | 1 | 25 | |||
| 25 | Фланець | 2001-16-11-20 | 25 | |||||
| 26 | Лінія | 2001-16-106СП | 1 | 1 | 26 | |||
| 27 | Болт M- x | Болт М12-6gх35 | 12 | 12 | 27 | |||
| 28 | Горловина | 2001-16-105-20СП | 28 | |||||
| 28 | Горловина | 2001-16-105СП | 1 | 1 | 28 | |||
| 29 | Кільце- - - | Кольцо 080-090-58-2-3 | 1 | 1 | 29 | |||
| 32 | Клапан | 3501-16-103СП | 1 | 1 | 32 | |||
| 32 | Клапан | 3501-16-103-20СП | 32 | |||||
| 33 | Кільце- - - | Кольцо 066-071-30-2-51-1668 | 1 | 1 | 33 | |||
| 34 | Кільце- - - | Кольцо 012-016-25-2-51-1668 | 4 | 4 | 34 | |||
| 35 | Кільце- - - | Кольцо 034-038-25-2-3 | 12 | 12 | 35 | |||
| 36 | Кільце- - - | Кольцо 026-032-36-2-51-1668 | 3 | 3 | 36 | |||
| 37 | Муфта | 2001-16-32 | 1 | 1 | 37 | |||
| 38 | Кільце С ГОСТ | 580307 | 1 | 1 | 38 | |||
| 39 | Кожух | 2001-16-108СП | 1 | 1 | 39 | |||
| 39 | Кожух | 2001-16-108-20СП | 39 | |||||
| 40 | Болт Mx- x | Болт М12х1,25-6gх25 | 6 | 6 | 40 | |||
| 41 | Кожух | 2001-16-109-20СП | 41 | |||||
| 41 | Кожух | 2001-16-109СП | 1 | 1 | 41 | |||
| 42 | Труба | 2001-16-5 | 1 | 1 | 42 | |||
| 42 | Труба | 2001-16-5-20 | 42 | |||||
| 43 | Опора | 2001-16-101-20СП | 43 | |||||
| 43 | Опора | 2001-16-101СП | 1 | 1 | 43 | |||
| 44 | Бугель | 312501-94-105-20 | 44 | |||||
| 44 | Бугель | 312501-94-105 | 1 | 1 | 44 | |||
| 45 | Ущільнення | 400040 | 1 | 1 | 45 | |||
| 46 | Болт M- x | Болт М8-6gх70 | 2 | 2 | 46 | |||
| 47 | Шайба ГОСТ | 310140 | 2 | 2 | 47 | |||
| 47 | Шайба ГОСТ | 310140-20 | 47 | |||||
| 48 | Рукав | 461701-01 | 2 | 2 | 48 | |||
| 48 | Рукав | 461701-01-20 | 48 | |||||
| 49 | Хомут | 5001-26-130СП | 4 | 4 | 49 | |||
| 50 | Хомут стяжний черв'ячний - У- | Хомут стяжной червячный 1085-У-02 | 8 | 8 | 50 | |||
| 51 | Кільце- - ІРП | Кольцо 100-110-58-2-ИРП1314-1 | 1 | 1 | 51 | |||
| 52 | Трубопровід | 2001-16-100-20СП | 52 | |||||
| 52 | Трубопровід | 2001-16-100СП | 1 | 1 | 52 | |||
| 53 | Планка | 2001-16-30 | 4 | 4 | 53 | |||
| 54 | Болт M- x | 280728-20 | 54 | |||||
| 54 | Болт M- x | 280728 | 56 | 56 | 54 | |||
| 55 | Шайба .ОТ.Г | Шайба 20.ОТ.65Г | 56 | 56 | 55 | |||
| 57 | Тарілка | 1501-15-22СП | 1 | 1 | 57 | |||
| 58 | Блок управління | 1501-15-21-20СП | 58 | |||||
| 58 | Блок управління | 1501-15-21СП | 1 | 1 | 58 | |||
| 58 | Кільце- - - | Кольцо 022-026-25-2-51-1668 | 11 | 11 | 58 | |||
| 59 | Насос НШ- Л | Насос НШ 100-50-3Л | 1 | 1 | 59 | |||
| 59 | Насос NS-LT | Насос НШ 100-50-3ЛТ | 59 | |||||
| 60 | Болт Mx-X. ГОСТ | 280385 | 4 | 4 | 60 | |||
| 60 | Болт Mx-X. ГОСТ | 280385-20 | 60 |
