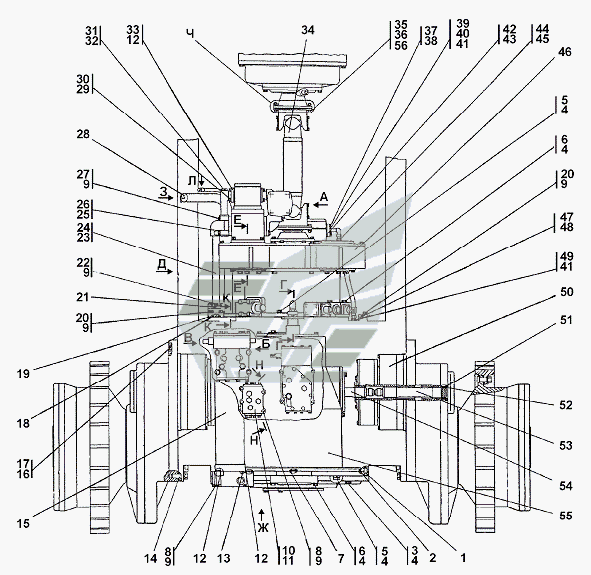

2001-16-1-01СП Монтаж трансмісії
100%
Назва деталі
Встановлення трансмісії
Заводський номер
2001-16-1-01СП(SP)
Кількість на модель
№
Назва деталі
Встановлення трансмісії
Заводський номер
2001-16-1-01-20СП(SP)
Кількість на модель
№
Назва деталі
Штифт
Заводський номер
32 5463
Кількість на модель
№
1
Назва деталі
КІЛЬЦО
Заводський номер
40 0468-32
Кількість на модель
№
2
Назва деталі
Болт Mx- x
Заводський номер
28 0562
Кількість на модель
№
3
Назва деталі
Болт Mx- x
Заводський номер
28 0562-20
Кількість на модель
№
3
Назва деталі
Шайба __NT__0__.ОТ
Заводський номер
Шайба 16.ОТ
Кількість на модель
№
4
Назва деталі
Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70
Заводський номер
28 0544-20
Кількість на модель
№
5
Назва деталі
Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70
Заводський номер
28 0544
Кількість на модель
№
5
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570-20
Кількість на модель
№
6
Назва деталі
Болт Мх- x ГОСТ
Заводський номер
28 0570
Кількість на модель
№
6
Назва деталі
Кільце ГОСТ
Заводський номер
030-035-30-2-ИРП 1314-1
Кількість на модель
№
7
Назва деталі
Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.029
Заводський номер
28 0388-20
Кількість на модель
№
8
Назва деталі
Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.019
Заводський номер
28 0388
Кількість на модель
№
8
Назва деталі
Шайба 12.ОТ
Заводський номер
Шайба 12.ОТ
Кількість на модель
№
9
Назва деталі
Розподільник потоку
Заводський номер
1101-15-15СП(SP)
Кількість на модель
№
10
Назва деталі
Розподільник потоку
Заводський номер
1101-15-15-20СП(SP)
Кількість на модель
№
10
Назва деталі
Розподільник потоку
Заводський номер
312001-15-17-01-20СП -20(SP)
Кількість на модель
№
11
Назва деталі
Дільник потоку
Заводський номер
312001-15-17-01СП (SP)
Кількість на модель
№
11
Назва деталі
Кільце- - -
Заводський номер
038-046-46-2-51-1668
Кількість на модель
№
12
Назва деталі
Кільце- - -
Заводський номер
135-145-58-2-51-1668
Кількість на модель
№
13
Назва деталі
Штифт
Заводський номер
32 5580
Кількість на модель
№
14
Назва деталі
Фільтр
Заводський номер
31 2001-15-10-20СП -20(SP)
Кількість на модель
№
15
Назва деталі
Фільтр
Заводський номер
31 2001-15-10СП(SP)
Кількість на модель
№
15
Назва деталі
Диск __NT__0__OT
Заводський номер
Шайба 20 ОТ
Кількість на модель
№
16
Назва деталі
Болт M
Заводський номер
28 0728
Кількість на модель
№
17
Назва деталі
Болт M
Заводський номер
28 0728-20
Кількість на модель
№
17
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-2-51-1668
Кількість на модель
№
18
Назва деталі
Фланець
Заводський номер
3501-16-28-20
Кількість на модель
№
19
Назва деталі
Фланець
Заводський номер
3501-16-28
Кількість на модель
№
19
Назва деталі
Болт M
Заводський номер
Болт М12-6gx30
Кількість на модель
№
20
Назва деталі
Фланець
Заводський номер
2501-26-83-20
Кількість на модель
№
21
Назва деталі
Фланець
Заводський номер
2501-26-83
Кількість на модель
№
21
Назва деталі
Болт M
Заводський номер
Болт М12-6gx35
Кількість на модель
№
22
Назва деталі
Кільце- - -
Заводський номер
040-048-46-2-51-1668
Кількість на модель
№
23
Назва деталі
Труба
Заводський номер
2001-16-112СП(SP)
Кількість на модель
№
24
Назва деталі
Труба
Заводський номер
2001-16-112-20СП(SP)
Кількість на модель
№
24
Назва деталі
Кільце ГОСТ 18829-73/ТУ 38.005.204-84
Заводський номер
060-070-58-2-51-1668
Кількість на модель
№
25
Назва деталі
Фланець
Заводський номер
1501-16-1-20
Кількість на модель
№
26
Назва деталі
Фланець
Заводський номер
1501-16-1
Кількість на модель
№
26
Назва деталі
Болт M3х12-6g
Заводський номер
28 0379
Кількість на модель
№
27
Назва деталі
Болт M65.109.40×3×029 ГОСТ 12-6g
Заводський номер
28 0379-20
Кількість на модель
№
27
Назва деталі
Кутник
Заводський номер
3501-26-159-20СП(SP)
Кількість на модель
№
28
Назва деталі
Корок
Заводський номер
2501-15-124-20СП(SP)
Кількість на модель
№
28
Назва деталі
Корок
Заводський номер
2501-15-124СП(SP)
Кількість на модель
№
28
Назва деталі
Шайба 10.ОТ
Заводський номер
Шайба 10.ОТ
Кількість на модель
№
29
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230-20
Кількість на модель
№
30
Назва деталі
Болт М-х ГОСТ
Заводський номер
28 0230
Кількість на модель
№
30
Назва деталі
Корок
Заводський номер
37 5783
Кількість на модель
№
31
Назва деталі
Кільце ГОСТ
Заводський номер
025-030-30-2-51-1668
Кількість на модель
№
32
Назва деталі
Фланець
Заводський номер
2001-16-11
Кількість на модель
№
33
Назва деталі
Фланець
Заводський номер
2001-16-11-20
Кількість на модель
№
33
Назва деталі
Вал карданний
Заводський номер
2001-49-1-02
Кількість на модель
№
34
Назва деталі
Вал карданний
Заводський номер
2001-49-1-02-20
Кількість на модель
№
34
Назва деталі
Гайка M 10x1,
Заводський номер
4595651308
Кількість на модель
№
35
Назва деталі
Самоконтрастна гайка М ОЦ DIN985
Заводський номер
168000350
Кількість на модель
№
35
Назва деталі
Болт спеціальний
Заводський номер
2001-16-44
Кількість на модель
№
36
Назва деталі
Болт спеціальний
Заводський номер
2001-16-44-20
Кількість на модель
№
36
Назва деталі
Болт M8-6gx30
Заводський номер
Болт М8-6gx30
Кількість на модель
№
37
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
№
38
Назва деталі
Кутник
Заводський номер
3501-26-159СП(SP)
Кількість на модель
№
39
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
№
40
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-20
Кількість на модель
№
40
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
018-022-25-2-51-1668
Кількість на модель
№
41
Назва деталі
Фланець
Заводський номер
2001-16-31-20
Кількість на модель
№
42
Назва деталі
Фланець
Заводський номер
2001-16-31
Кількість на модель
№
42
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
039-045-36-2-51-1668
Кількість на модель
№
43
Назва деталі
Рукав
Заводський номер
404-26-213-24-20СП -20(SP)
Кількість на модель
№
44
Назва деталі
Рукав
Заводський номер
404-26-213-24СП(SP)
Кількість на модель
№
44
Назва деталі
Кільце- - -
Заводський номер
012-016-25-2-51-1668
Кількість на модель
№
45
Назва деталі
Гідротрансформатор із редуктором приводу насосів
Заводський номер
2001-14-1СП(SP)
Кількість на модель
№
46
Назва деталі
Гідротрансформатор із редуктором приводу насосів
Заводський номер
2001-14-1-20СП(SP)
Кількість на модель
№
46
Назва деталі
Кришка
Заводський номер
2001-16-29-20
Кількість на модель
№
47
Назва деталі
Кришка
Заводський номер
2001-16-29
Кількість на модель
№
47
Назва деталі
Кільце
Заводський номер
130-135-36-2-51-1668
Кількість на модель
№
48
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78-20
Кількість на модель
№
49
Назва деталі
Штуцер ввертний
Заводський номер
5001-26-78
Кількість на модель
№
49
Назва деталі
Бортова коробка передач, фрикціон і гальмо
Заводський номер
2001-19-1СП(SP)
Кількість на модель
№
50
Назва деталі
Бортова коробка передач, фрикціон і гальмо
Заводський номер
2001-19-1-20СП(SP)
Кількість на модель
№
50
Назва деталі
Кільце- - -
Заводський номер
055-065-58-2-51-1668
Кількість на модель
№
51
Назва деталі
Кільце С
Заводський номер
58 0665
Кількість на модель
№
52
Назва деталі
Торсіон
Заводський номер
2001-16-111СП(SP)
Кількість на модель
№
53
Назва деталі
Торсіон
Заводський номер
2001-16-110СП(SP)
Кількість на модель
№
54
Назва деталі
Блок трансмісії
Заводський номер
2001-12-13-20СП(SP)
Кількість на модель
№
55
Назва деталі
Блок трансмісії
Заводський номер
2001-12-13СП(SP)
Кількість на модель
№
55
Назва деталі
Диск
Заводський номер
31 5186
Кількість на модель
№
56
Назва деталі
Диск
Заводський номер
31 5186-20
Кількість на модель
№
56
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення трансмісії | 2001-16-1-01СП(SP) | |||||||
| Встановлення трансмісії | 2001-16-1-01-20СП(SP) | |||||||
| 1 | Штифт | 32 5463 | 1 | |||||
| 2 | КІЛЬЦО | 40 0468-32 | 2 | |||||
| 3 | Болт Mx- x | 28 0562 | 3 | |||||
| 3 | Болт Mx- x | 28 0562-20 | 3 | |||||
| 4 | Шайба __NT__0__.ОТ | Шайба 16.ОТ | 4 | |||||
| 5 | Болт M16x1,5-6gx45.109.40H.029 ГОСТ 7796-70 | 28 0544-20 | 5 | |||||
| 5 | Болт M16x1,5-6gx45.109.40H.019 ГОСТ 7796-70 | 28 0544 | 5 | |||||
| 6 | Болт Мх- x ГОСТ | 28 0570-20 | 6 | |||||
| 6 | Болт Мх- x ГОСТ | 28 0570 | 6 | |||||
| 7 | Кільце ГОСТ | 030-035-30-2-ИРП 1314-1 | 7 | |||||
| 8 | Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.029 | 28 0388-20 | 8 | |||||
| 8 | Болт M7795-7012-6g×__NT__3__ ГОСТ 90.58.019 | 28 0388 | 8 | |||||
| 9 | Шайба 12.ОТ | Шайба 12.ОТ | 9 | |||||
| 10 | Розподільник потоку | 1101-15-15СП(SP) | 10 | |||||
| 10 | Розподільник потоку | 1101-15-15-20СП(SP) | 10 | |||||
| 11 | Розподільник потоку | 312001-15-17-01-20СП -20(SP) | 11 | |||||
| 11 | Дільник потоку | 312001-15-17-01СП (SP) | 11 | |||||
| 12 | Кільце- - - | 038-046-46-2-51-1668 | 12 | |||||
| 13 | Кільце- - - | 135-145-58-2-51-1668 | 13 | |||||
| 14 | Штифт | 32 5580 | 14 | |||||
| 15 | Фільтр | 31 2001-15-10-20СП -20(SP) | 15 | |||||
| 15 | Фільтр | 31 2001-15-10СП(SP) | 15 | |||||
| 16 | Диск __NT__0__OT | Шайба 20 ОТ | 16 | |||||
| 17 | Болт M | 28 0728 | 17 | |||||
| 17 | Болт M | 28 0728-20 | 17 | |||||
| 18 | Кільце ГОСТ /ТУ- | 049-055-36-2-51-1668 | 18 | |||||
| 19 | Фланець | 3501-16-28-20 | 19 | |||||
| 19 | Фланець | 3501-16-28 | 19 | |||||
| 20 | Болт M | Болт М12-6gx30 | 20 | |||||
| 21 | Фланець | 2501-26-83-20 | 21 | |||||
| 21 | Фланець | 2501-26-83 | 21 | |||||
| 22 | Болт M | Болт М12-6gx35 | 22 | |||||
| 23 | Кільце- - - | 040-048-46-2-51-1668 | 23 | |||||
| 24 | Труба | 2001-16-112СП(SP) | 24 | |||||
| 24 | Труба | 2001-16-112-20СП(SP) | 24 | |||||
| 25 | Кільце ГОСТ 18829-73/ТУ 38.005.204-84 | 060-070-58-2-51-1668 | 25 | |||||
| 26 | Фланець | 1501-16-1-20 | 26 | |||||
| 26 | Фланець | 1501-16-1 | 26 | |||||
| 27 | Болт M3х12-6g | 28 0379 | 27 | |||||
| 27 | Болт M65.109.40×3×029 ГОСТ 12-6g | 28 0379-20 | 27 | |||||
| 28 | Кутник | 3501-26-159-20СП(SP) | 28 | |||||
| 28 | Корок | 2501-15-124-20СП(SP) | 28 | |||||
| 28 | Корок | 2501-15-124СП(SP) | 28 | |||||
| 29 | Шайба 10.ОТ | Шайба 10.ОТ | 29 | |||||
| 30 | Болт М-х ГОСТ | 28 0230-20 | 30 | |||||
| 30 | Болт М-х ГОСТ | 28 0230 | 30 | |||||
| 31 | Корок | 37 5783 | 31 | |||||
| 32 | Кільце ГОСТ | 025-030-30-2-51-1668 | 32 | |||||
| 33 | Фланець | 2001-16-11 | 33 | |||||
| 33 | Фланець | 2001-16-11-20 | 33 | |||||
| 34 | Вал карданний | 2001-49-1-02 | 34 | |||||
| 34 | Вал карданний | 2001-49-1-02-20 | 34 | |||||
| 35 | Гайка M 10x1, | 4595651308 | 35 | |||||
| 35 | Самоконтрастна гайка М ОЦ DIN985 | 168000350 | 35 | |||||
| 36 | Болт спеціальний | 2001-16-44 | 36 | |||||
| 36 | Болт спеціальний | 2001-16-44-20 | 36 | |||||
| 37 | Болт M8-6gx30 | Болт М8-6gx30 | 37 | |||||
| 38 | Диск 8T | Шайба 8Т | 38 | |||||
| 39 | Кутник | 3501-26-159СП(SP) | 39 | |||||
| 40 | Контргайка | Н.036.23.022 | 40 | |||||
| 40 | Контргайка | Н.036.23.022-20 | 40 | |||||
| 41 | Кільце ГОСТ /ТУ- | 018-022-25-2-51-1668 | 41 | |||||
| 42 | Фланець | 2001-16-31-20 | 42 | |||||
| 42 | Фланець | 2001-16-31 | 42 | |||||
| 43 | Кільце ГОСТ /ТУ- | 039-045-36-2-51-1668 | 43 | |||||
| 44 | Рукав | 404-26-213-24-20СП -20(SP) | 44 | |||||
| 44 | Рукав | 404-26-213-24СП(SP) | 44 | |||||
| 45 | Кільце- - - | 012-016-25-2-51-1668 | 45 | |||||
| 46 | Гідротрансформатор із редуктором приводу насосів | 2001-14-1СП(SP) | 46 | |||||
| 46 | Гідротрансформатор із редуктором приводу насосів | 2001-14-1-20СП(SP) | 46 | |||||
| 47 | Кришка | 2001-16-29-20 | 47 | |||||
| 47 | Кришка | 2001-16-29 | 47 | |||||
| 48 | Кільце | 130-135-36-2-51-1668 | 48 | |||||
| 49 | Штуцер ввертний | 5001-26-78-20 | 49 | |||||
| 49 | Штуцер ввертний | 5001-26-78 | 49 | |||||
| 50 | Бортова коробка передач, фрикціон і гальмо | 2001-19-1СП(SP) | 50 | |||||
| 50 | Бортова коробка передач, фрикціон і гальмо | 2001-19-1-20СП(SP) | 50 | |||||
| 51 | Кільце- - - | 055-065-58-2-51-1668 | 51 | |||||
| 52 | Кільце С | 58 0665 | 52 | |||||
| 53 | Торсіон | 2001-16-111СП(SP) | 53 | |||||
| 54 | Торсіон | 2001-16-110СП(SP) | 54 | |||||
| 55 | Блок трансмісії | 2001-12-13-20СП(SP) | 55 | |||||
| 55 | Блок трансмісії | 2001-12-13СП(SP) | 55 | |||||
| 56 | Диск | 31 5186 | 56 | |||||
| 56 | Диск | 31 5186-20 | 56 |
