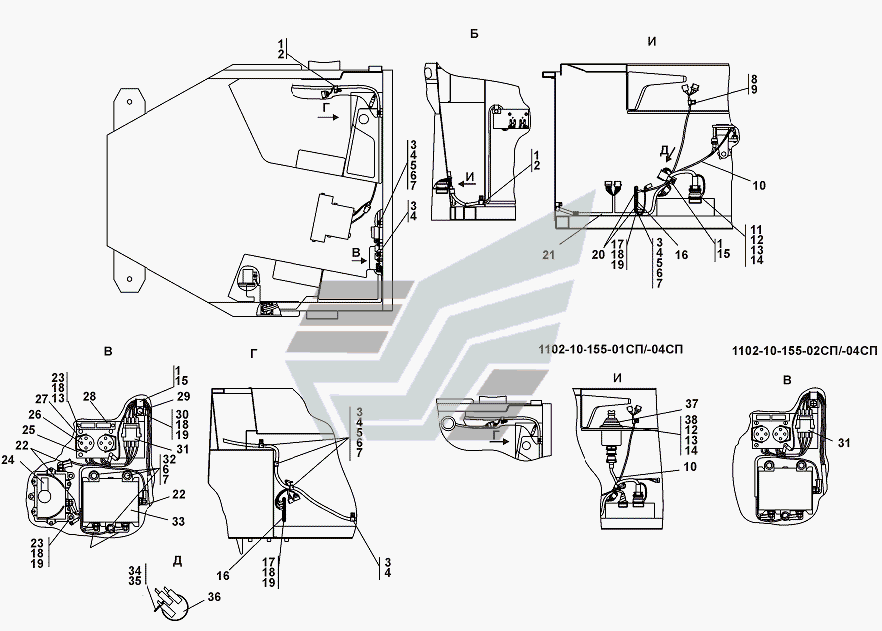

1102-10-155-02СП Монтаж електрообладнання підлоги кабін
100%
Назва деталі
Монтаж електрообладнання підлоги кабіни
Заводський номер
1102-10-155-02СП(SP)
Кількість на модель
№
Назва деталі
Встановлення електрообладнання підлоги кабіни
Заводський номер
1102-10-155-02-10СП -10(SP)
Кількість на модель
№
Назва деталі
Встановлення електрообладнання підлоги кабіни
Заводський номер
1102-10-155-02-20СП -20(SP)
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
4
№
1
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
2
№
2
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
8
№
3
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
8
№
4
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
12
№
5
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
15
№
6
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
№
7
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0150-20
Кількість на модель
15
№
7
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
1
№
8
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
1
№
9
Назва деталі
Джгут
Заводський номер
1102-10-177-20СП(SP)
Кількість на модель
1
№
10
Назва деталі
Джгут
Заводський номер
1102-10-177СП(SP)
Кількість на модель
№
10
Назва деталі
Гвинт В.М4-6gx12
Заводський номер
Винт В.М4-6gx12
Кількість на модель
4
№
11
Назва деталі
Гайка M
Заводський номер
Гайка М4
Кількість на модель
4
№
12
Назва деталі
Шайба
Заводський номер
Шайба 4
Кількість на модель
4
№
13
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050
Кількість на модель
№
14
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0050-20
Кількість на модель
4
№
14
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
2
№
15
Назва деталі
Панель з'єднувальна
Заводський номер
17.3723.000
Кількість на модель
2
№
16
Назва деталі
Болт M
Заводський номер
Болт М6-6gx20
Кількість на модель
4
№
17
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
9
№
18
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110-20
Кількість на модель
9
№
19
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
№
19
Назва деталі
Гвинт В.М5-6gx16
Заводський номер
Винт В.М5-6gx16
Кількість на модель
2
№
20
Назва деталі
Джгут
Заводський номер
1106-10-143СП(SP)
Кількість на модель
№
21
Назва деталі
Джгут
Заводський номер
1106-10-143-20СП(SP)
Кількість на модель
1
№
21
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
3
№
22
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М6-6gx12
Кількість на модель
4
№
23
Назва деталі
Регулятор напруги
Заводський номер
2712.37020010
Кількість на модель
1
№
33
Назва деталі
Панель
Заводський номер
2502-10-9-20
Кількість на модель
1
№
25
Назва деталі
Панель
Заводський номер
2502-10-9
Кількість на модель
№
25
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М3-6gx25
Кількість на модель
4
№
26
Назва деталі
Розетка 47К ЫШ3.64.7.077ТУ
Заводський номер
47К ЫШ3.64.7.077ТУ
Кількість на модель
2
№
27
Назва деталі
Таблиця
Заводський номер
42 0298-20
Кількість на модель
1
№
28
Назва деталі
Таблиця
Заводський номер
42 0298
Кількість на модель
№
28
Назва деталі
Кліпса
Заводський номер
2501-89-123СП(SP)
Кількість на модель
1
№
29
Назва деталі
Болт M6-6gx16
Заводський номер
Болт М6-6gx16
Кількість на модель
1
№
30
Назва деталі
Джгут
Заводський номер
1106-10-144СП(SP)
Кількість на модель
№
31
Назва деталі
Джгут
Заводський номер
1106-10-144-20СП(SP)
Кількість на модель
1
№
31
Назва деталі
Болт M8-6gx35
Заводський номер
Болт М8-6gx35
Кількість на модель
3
№
32
Назва деталі
Хомутик
Заводський номер
41 5320
Кількість на модель
1
№
34
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
1
№
35
Назва деталі
Переривник контрольної лампи ручного гальма
Заводський номер
Прерыватель
Кількість на модель
1
№
36
Назва деталі
Апарат управління АУГМП20.3
Заводський номер
АУГМП 20.3
Кількість на модель
1
№
37
Назва деталі
Гвинт В.М4-6gx16
Заводський номер
Винт В.М4-6gx16
Кількість на модель
4
№
38
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Монтаж електрообладнання підлоги кабіни | 1102-10-155-02СП(SP) | |||||||
| Встановлення електрообладнання підлоги кабіни | 1102-10-155-02-10СП -10(SP) | |||||||
| Встановлення електрообладнання підлоги кабіни | 1102-10-155-02-20СП -20(SP) | |||||||
| 1 | Прокладка | 700-40-6684-04 | 4 | 4 | 1 | |||
| 2 | Хомутик | 700-41-3179 | 2 | 2 | 2 | |||
| 3 | Прокладка | 700-40-6684-03 | 8 | 8 | 3 | |||
| 4 | Хомутик | 700-41-3307 | 8 | 8 | 4 | |||
| 5 | Болт M8-6gx16 | Болт М8-6gx16 | 12 | 12 | 5 | |||
| 6 | Диск 8T | Шайба 8Т | 15 | 15 | 6 | |||
| 7 | Шайба ГОСТ | 31 0150 | 7 | |||||
| 7 | Шайба, випуск за ГОСТ | 31 0150-20 | 15 | 15 | 7 | |||
| 8 | Хомутик | 41 5119 | 1 | 1 | 8 | |||
| 9 | Прокладка | 700-40-6684-06 | 1 | 1 | 9 | |||
| 10 | Джгут | 1102-10-177-20СП(SP) | 1 | 1 | 10 | |||
| 10 | Джгут | 1102-10-177СП(SP) | 10 | |||||
| 11 | Гвинт В.М4-6gx12 | Винт В.М4-6gx12 | 4 | 4 | 11 | |||
| 12 | Гайка M | Гайка М4 | 4 | 4 | 12 | |||
| 13 | Шайба | Шайба 4 | 4 | 4 | 13 | |||
| 14 | Шайба, випуск за ГОСТ | 31 0050 | 14 | |||||
| 14 | Шайба, випуск за ГОСТ | 31 0050-20 | 4 | 4 | 14 | |||
| 15 | Хомут | 700-41-2866 | 2 | 2 | 15 | |||
| 16 | Панель з'єднувальна | 17.3723.000 | 2 | 2 | 16 | |||
| 17 | Болт M | Болт М6-6gx20 | 4 | 4 | 17 | |||
| 18 | Диск 6T | Шайба 6Т | 9 | 9 | 18 | |||
| 19 | Шайба, випуск за ГОСТ | 31 0110-20 | 9 | 9 | 19 | |||
| 19 | Шайба, випуск за ГОСТ | 31 0110 | 19 | |||||
| 20 | Гвинт В.М5-6gx16 | Винт В.М5-6gx16 | 2 | 2 | 20 | |||
| 21 | Джгут | 1106-10-143СП(SP) | 21 | |||||
| 21 | Джгут | 1106-10-143-20СП(SP) | 1 | 1 | 21 | |||
| 22 | Наконечник | 700-40-5607 | 3 | 3 | 22 | |||
| 23 | В.М. Гвинт | Винт В.М6-6gx12 | 4 | 4 | 23 | |||
| 33 | Регулятор напруги | 2712.37020010 | 1 | 1 | 33 | |||
| 25 | Панель | 2502-10-9-20 | 1 | 1 | 25 | |||
| 25 | Панель | 2502-10-9 | 25 | |||||
| 26 | В.М. Гвинт | Винт В.М3-6gx25 | 4 | 4 | 26 | |||
| 27 | Розетка 47К ЫШ3.64.7.077ТУ | 47К ЫШ3.64.7.077ТУ | 2 | 2 | 27 | |||
| 28 | Таблиця | 42 0298-20 | 1 | 1 | 28 | |||
| 28 | Таблиця | 42 0298 | 28 | |||||
| 29 | Кліпса | 2501-89-123СП(SP) | 1 | 1 | 29 | |||
| 30 | Болт M6-6gx16 | Болт М6-6gx16 | 1 | 1 | 30 | |||
| 31 | Джгут | 1106-10-144СП(SP) | 31 | |||||
| 31 | Джгут | 1106-10-144-20СП(SP) | 1 | 1 | 31 | |||
| 32 | Болт M8-6gx35 | Болт М8-6gx35 | 3 | 3 | 32 | |||
| 34 | Хомутик | 41 5320 | 1 | 1 | 34 | |||
| 35 | Прокладка | 700-40-6684-02 | 1 | 1 | 35 | |||
| 36 | Переривник контрольної лампи ручного гальма | Прерыватель | 1 | 1 | 36 | |||
| 37 | Апарат управління АУГМП20.3 | АУГМП 20.3 | 1 | 1 | 37 | |||
| 38 | Гвинт В.М4-6gx16 | Винт В.М4-6gx16 | 4 | 4 | 38 |
