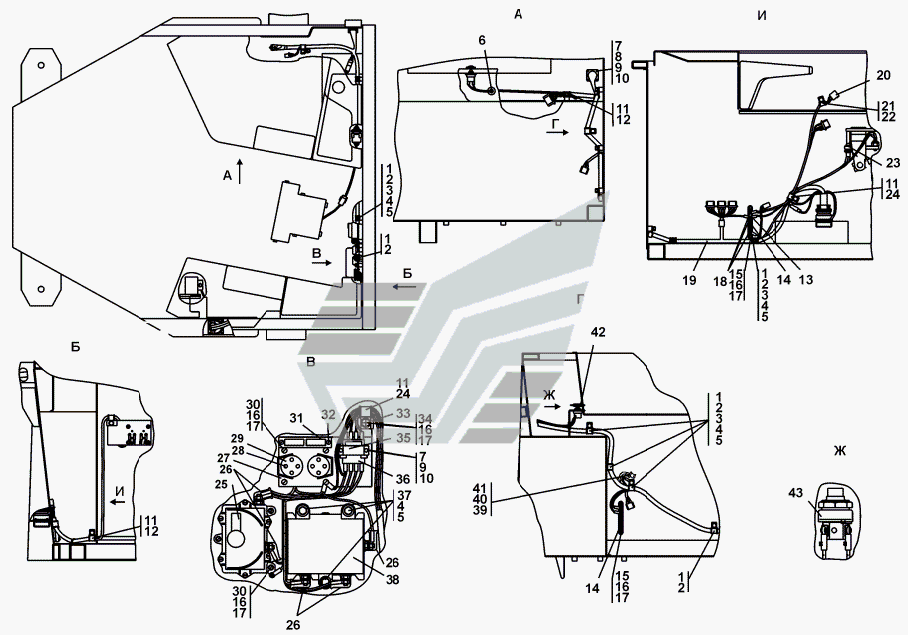

- СП Встановлення електрообладнання підлоги кабіни
100%
Назва деталі
Встановлення електрообладнання підлоги кабіни
Заводський номер
1102-10-155СП
Кількість на модель
№
Назва деталі
Встановлення електрообладнання підлоги кабіни
Заводський номер
1102-10-155-20СП
Кількість на модель
№
Назва деталі
Прокладка
Заводський номер
700-40-6684-03
Кількість на модель
8
№
1
Назва деталі
Хомутик
Заводський номер
700-41-3307
Кількість на модель
8
№
2
Назва деталі
Болт M8-6gx16
Заводський номер
Болт М8-6gx16
Кількість на модель
12
№
3
Назва деталі
Диск 8T
Заводський номер
Шайба 8Т
Кількість на модель
15
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
31 0150
Кількість на модель
15
№
5
Назва деталі
Кільце
Заводський номер
700-40-6695
Кількість на модель
1
№
6
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М3-6gx10
Кількість на модель
10
№
7
Назва деталі
Горіх
Заводський номер
Гайка М3
Кількість на модель
10
№
8
Назва деталі
Диск
Заводський номер
Шайба 3
Кількість на модель
10
№
9
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0020
Кількість на модель
10
№
10
Назва деталі
Прокладка
Заводський номер
700-40-6684-04
Кількість на модель
4
№
11
Назва деталі
Хомутик
Заводський номер
700-41-3179
Кількість на модель
2
№
12
Назва деталі
Шинка
Заводський номер
2706-10-1
Кількість на модель
№
13
Назва деталі
Шинка
Заводський номер
2706-10-1-20
Кількість на модель
1
№
13
Назва деталі
Панель з'єднувальна
Заводський номер
17.3723.000
Кількість на модель
2
№
14
Назва деталі
Болт M
Заводський номер
Болт М6-6gx20
Кількість на модель
4
№
15
Назва деталі
Диск 6T
Заводський номер
Шайба 6Т
Кількість на модель
12
№
16
Назва деталі
Шайба, випуск за ГОСТ
Заводський номер
31 0110
Кількість на модель
15
№
17
Назва деталі
Гвинт В.М5-6gx16
Заводський номер
Винт В.М5-6gx16
Кількість на модель
3
№
18
Назва деталі
Жгут
Заводський номер
2502-10-168СП
Кількість на модель
№
19
Назва деталі
Жгут
Заводський номер
2502-10-168-20СП
Кількість на модель
1
№
19
Назва деталі
Жгут
Заводський номер
1102-10-152СП
Кількість на модель
№
20
Назва деталі
Жгут
Заводський номер
1102-10-152-20СП
Кількість на модель
1
№
20
Назва деталі
Хомутик
Заводський номер
41 5119
Кількість на модель
1
№
21
Назва деталі
Прокладка
Заводський номер
700-40-6684-06
Кількість на модель
1
№
22
Назва деталі
Вимикач ВК Е
Заводський номер
ВК 418-3716 000 Э
Кількість на модель
№
23
Назва деталі
Вимикач ВК Т
Заводський номер
ВК 418-3716 000 Т
Кількість на модель
1
№
23
Назва деталі
Вимикач ВК
Заводський номер
ВК 418-3716 000
Кількість на модель
№
23
Назва деталі
Хомут
Заводський номер
700-41-2866
Кількість на модель
2
№
24
Назва деталі
Регулятор напруги
Заводський номер
2712.37020010
Кількість на модель
1
№
25
Назва деталі
Наконечник
Заводський номер
700-40-5607
Кількість на модель
5
№
26
Назва деталі
Панель
Заводський номер
2502-10-9-20
Кількість на модель
1
№
27
Назва деталі
Панель
Заводський номер
2502-10-9
Кількість на модель
№
27
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М3-6gx25
Кількість на модель
4
№
28
Назва деталі
Розетка до ишТУ
Заводський номер
47К ЫШ3.647.077ТУ
Кількість на модель
2
№
29
Назва деталі
В.М. Гвинт
Заводський номер
Винт В.М6-6gx12
Кількість на модель
7
№
30
Назва деталі
Таблиця
Заводський номер
42 0298
Кількість на модель
№
31
Назва деталі
Таблиця
Заводський номер
42 0298-20
Кількість на модель
1
№
31
Назва деталі
Гвинтик БКЖИ-
Заводський номер
Винт БКЖИ 758161.215-03
Кількість на модель
№
32
Назва деталі
Гвинтик БКЖИ-
Заводський номер
Винт БКЖИ 758161.215-07
Кількість на модель
2
№
32
Назва деталі
Кліпса
Заводський номер
2501-89-123СП
Кількість на модель
1
№
33
Назва деталі
Болт M6-6gx16
Заводський номер
Болт М6-6gx16
Кількість на модель
1
№
34
Назва деталі
Скоба
Заводський номер
2502-10-11
Кількість на модель
№
35
Назва деталі
Скоба
Заводський номер
2502-10-11-20
Кількість на модель
1
№
35
Назва деталі
Жгут
Заводський номер
2502-10-165СП
Кількість на модель
№
36
Назва деталі
Жгут
Заводський номер
2502-10-165-20СП
Кількість на модель
1
№
36
Назва деталі
Болт M8-6gx35
Заводський номер
Болт М8-6gx35
Кількість на модель
3
№
37
Назва деталі
Перетворювач напруги ПН РИВП.ТУ
Заводський номер
ПН24/12.3 РИВП.453741.006ТУ
Кількість на модель
1
№
38
Назва деталі
Прокладка
Заводський номер
700-40-6684-02
Кількість на модель
1
№
39
Назва деталі
Хомутик
Заводський номер
41 5320
Кількість на модель
1
№
40
Назва деталі
Переривник контрольної лампи ручного гальма РС- - У- ХЛ
Заводський номер
РС-493-3803010-У-ХЛ
Кількість на модель
№
41
Назва деталі
Переривник контрольної лампи ручного гальма РС- - Т
Заводський номер
РС-493-3803010-Т
Кількість на модель
1
№
41
Назва деталі
Шапка
Заводський номер
40 0411
Кількість на модель
1
№
42
Назва деталі
Вимикач-
Заводський номер
11.3704-01
Кількість на модель
1
№
43
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення електрообладнання підлоги кабіни | 1102-10-155СП | |||||||
| Встановлення електрообладнання підлоги кабіни | 1102-10-155-20СП | |||||||
| 1 | Прокладка | 700-40-6684-03 | 8 | 8 | 1 | |||
| 2 | Хомутик | 700-41-3307 | 8 | 8 | 2 | |||
| 3 | Болт M8-6gx16 | Болт М8-6gx16 | 12 | 12 | 3 | |||
| 4 | Диск 8T | Шайба 8Т | 15 | 15 | 4 | |||
| 5 | Шайба ГОСТ | 31 0150 | 15 | 15 | 5 | |||
| 6 | Кільце | 700-40-6695 | 1 | 1 | 6 | |||
| 7 | В.М. Гвинт | Винт В.М3-6gx10 | 10 | 10 | 7 | |||
| 8 | Горіх | Гайка М3 | 10 | 10 | 8 | |||
| 9 | Диск | Шайба 3 | 10 | 10 | 9 | |||
| 10 | Шайба, випуск за ГОСТ | 31 0020 | 10 | 10 | 10 | |||
| 11 | Прокладка | 700-40-6684-04 | 4 | 4 | 11 | |||
| 12 | Хомутик | 700-41-3179 | 2 | 2 | 12 | |||
| 13 | Шинка | 2706-10-1 | 13 | |||||
| 13 | Шинка | 2706-10-1-20 | 1 | 1 | 13 | |||
| 14 | Панель з'єднувальна | 17.3723.000 | 2 | 2 | 14 | |||
| 15 | Болт M | Болт М6-6gx20 | 4 | 4 | 15 | |||
| 16 | Диск 6T | Шайба 6Т | 12 | 12 | 16 | |||
| 17 | Шайба, випуск за ГОСТ | 31 0110 | 15 | 15 | 17 | |||
| 18 | Гвинт В.М5-6gx16 | Винт В.М5-6gx16 | 3 | 3 | 18 | |||
| 19 | Жгут | 2502-10-168СП | 19 | |||||
| 19 | Жгут | 2502-10-168-20СП | 1 | 1 | 19 | |||
| 20 | Жгут | 1102-10-152СП | 20 | |||||
| 20 | Жгут | 1102-10-152-20СП | 1 | 1 | 20 | |||
| 21 | Хомутик | 41 5119 | 1 | 1 | 21 | |||
| 22 | Прокладка | 700-40-6684-06 | 1 | 1 | 22 | |||
| 23 | Вимикач ВК Е | ВК 418-3716 000 Э | 23 | |||||
| 23 | Вимикач ВК Т | ВК 418-3716 000 Т | 1 | 1 | 23 | |||
| 23 | Вимикач ВК | ВК 418-3716 000 | 23 | |||||
| 24 | Хомут | 700-41-2866 | 2 | 2 | 24 | |||
| 25 | Регулятор напруги | 2712.37020010 | 1 | 1 | 25 | |||
| 26 | Наконечник | 700-40-5607 | 5 | 5 | 26 | |||
| 27 | Панель | 2502-10-9-20 | 1 | 1 | 27 | |||
| 27 | Панель | 2502-10-9 | 27 | |||||
| 28 | В.М. Гвинт | Винт В.М3-6gx25 | 4 | 4 | 28 | |||
| 29 | Розетка до ишТУ | 47К ЫШ3.647.077ТУ | 2 | 2 | 29 | |||
| 30 | В.М. Гвинт | Винт В.М6-6gx12 | 7 | 7 | 30 | |||
| 31 | Таблиця | 42 0298 | 31 | |||||
| 31 | Таблиця | 42 0298-20 | 1 | 1 | 31 | |||
| 32 | Гвинтик БКЖИ- | Винт БКЖИ 758161.215-03 | 32 | |||||
| 32 | Гвинтик БКЖИ- | Винт БКЖИ 758161.215-07 | 2 | 2 | 32 | |||
| 33 | Кліпса | 2501-89-123СП | 1 | 1 | 33 | |||
| 34 | Болт M6-6gx16 | Болт М6-6gx16 | 1 | 1 | 34 | |||
| 35 | Скоба | 2502-10-11 | 35 | |||||
| 35 | Скоба | 2502-10-11-20 | 1 | 1 | 35 | |||
| 36 | Жгут | 2502-10-165СП | 36 | |||||
| 36 | Жгут | 2502-10-165-20СП | 1 | 1 | 36 | |||
| 37 | Болт M8-6gx35 | Болт М8-6gx35 | 3 | 3 | 37 | |||
| 38 | Перетворювач напруги ПН РИВП.ТУ | ПН24/12.3 РИВП.453741.006ТУ | 1 | 1 | 38 | |||
| 39 | Прокладка | 700-40-6684-02 | 1 | 1 | 39 | |||
| 40 | Хомутик | 41 5320 | 1 | 1 | 40 | |||
| 41 | Переривник контрольної лампи ручного гальма РС- - У- ХЛ | РС-493-3803010-У-ХЛ | 41 | |||||
| 41 | Переривник контрольної лампи ручного гальма РС- - Т | РС-493-3803010-Т | 1 | 1 | 41 | |||
| 42 | Шапка | 40 0411 | 1 | 1 | 42 | |||
| 43 | Вимикач- | 11.3704-01 | 1 | 1 | 43 |
