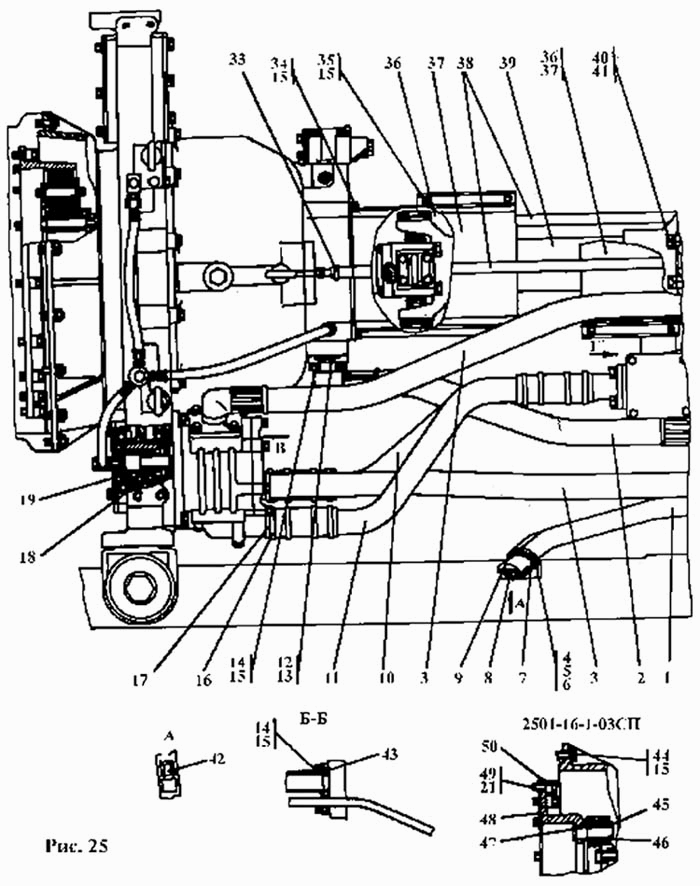

Встановлення трансмісії
100%
Назва деталі
Встановлення трансмісії
Заводський номер
2501-16-1-03СП
Кількість на модель
1
№
Назва деталі
Встановлення трансмісії
Заводський номер
2501-16-1-03-20СП
Кількість на модель
№
Назва деталі
Горловина
Заводський номер
2501-15-122СП
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
2501-15-122-20СП
Кількість на модель
№
1
Назва деталі
Рукав
Заводський номер
2501-15-121-03СП
Кількість на модель
1
№
2
Назва деталі
Рукав
Заводський номер
2501-15-121-03-20СП
Кількість на модель
№
2
Назва деталі
Рукав
Заводський номер
404-26-118-08СП
Кількість на модель
2
№
3
Назва деталі
Рукав
Заводський номер
404-26-118-08-20СП
Кількість на модель
№
3
Назва деталі
Хомут
Заводський номер
2501-15-107-20
Кількість на модель
№
4
Назва деталі
Хомут
Заводський номер
2501-15-107
Кількість на модель
1
№
4
Назва деталі
Гайка
Заводський номер
М8 ГОСТ 5915-70
Кількість на модель
2
№
5
Назва деталі
Шайба ГОСТ
Заводський номер
310140
Кількість на модель
2
№
6
Назва деталі
Шайба ГОСТ
Заводський номер
310140-20
Кількість на модель
№
6
Назва деталі
Тарілка
Заводський номер
400324
Кількість на модель
1
№
7
Назва деталі
Тарілка
Заводський номер
2501-12-170
Кількість на модель
№
7
Назва деталі
Корок
Заводський номер
2501-15-124-20СП
Кількість на модель
№
8
Назва деталі
Корок
Заводський номер
2501-15-124СП
Кількість на модель
1
№
8
Назва деталі
Лінія
Заводський номер
3501-16-102-02СП
Кількість на модель
1
№
9
Назва деталі
Лінія
Заводський номер
3501-16-102-02-20СП
Кількість на модель
№
9
Назва деталі
Труба__NT__0__
Заводський номер
2501-15-101-09
Кількість на модель
1
№
10
Назва деталі
Труба__NT__0__
Заводський номер
2501-15-101-09-20
Кількість на модель
№
10
Назва деталі
Труба__NT__0__
Заводський номер
2501-15-101-08
Кількість на модель
1
№
11
Назва деталі
Труба__NT__0__
Заводський номер
2501-15-101-08-20
Кількість на модель
№
11
Назва деталі
Фланець
Заводський номер
2501-12-154-20
Кількість на модель
№
12
Назва деталі
Фланець
Заводський номер
2501-12-154
Кількість на модель
4
№
12
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
049-055-36-51-1668
Кількість на модель
2
№
13
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М12х35 ГОСТ 7796-70
Кількість на модель
36
№
14
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Кількість на модель
105
№
15
Назва деталі
Хомут стягнутий черв'ячний- У- ПО ТУ
Заводський номер
Хомут стяжной червячный 1070-2-У-01 ПО 4
Кількість на модель
16
№
16
Назва деталі
Рукав
Заводський номер
461504-04-20
Кількість на модель
№
17
Назва деталі
Рукав
Заводський номер
461504-04
Кількість на модель
4
№
17
Назва деталі
Кільце С ГОСТ
Заводський номер
580309
Кількість на модель
2
№
18
Назва деталі
Муфта
Заводський номер
2501-15-103
Кількість на модель
2
№
19
Назва деталі
Дріт, - C ГОСТ
Заводський номер
Проволока 1,6-0-С ГОСТ 3282-74
Кількість на модель
№
21
Назва деталі
Хомут стягнутий черв'ячний- У- ПО ТУ
Заводський номер
Хомут стяжной червячный 1028-2-У-01 ПО 4
Кількість на модель
4
№
33
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М12х30 ГОСТ 7796-70
Кількість на модель
24
№
34
Назва деталі
Болт M__NT__2__×__NT__0__×__NT__3__ ГОСТ __NT__1__
Заводський номер
Болт М12х1,25х25 ГОСТ 7796-70
Кількість на модель
4
№
35
Назва деталі
Кожух
Заводський номер
2501-12-114-20СП
Кількість на модель
№
36
Назва деталі
Кожух
Заводський номер
2501-12-114СП
Кількість на модель
1
№
36
Назва деталі
Кожух
Заводський номер
2501-12-113СП
Кількість на модель
2
№
37
Назва деталі
Кожух
Заводський номер
2501-12-113-20СП
Кількість на модель
№
37
Назва деталі
Рукав
Заводський номер
460601-28
Кількість на модель
2
№
38
Назва деталі
Рукав
Заводський номер
460601-28-20
Кількість на модель
№
38
Назва деталі
Карданна передача
Заводський номер
2501-49-2-04СП
Кількість на модель
1
№
39
Назва деталі
Карданна передача
Заводський номер
2501-49-2-04-20СП
Кількість на модель
№
39
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280575
Кількість на модель
8
№
40
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 16.ОТ.65Г ГОСТ 6402-70
Кількість на модель
29
№
41
Назва деталі
Сапун
Заводський номер
46-14-141СП
Кількість на модель
1
№
42
Назва деталі
Сапун
Заводський номер
46-14-141-20СП
Кількість на модель
№
42
Назва деталі
Кільце ГОСТ /ТУ-
Заводський номер
080-090-58-51-1668
Кількість на модель
1
№
43
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280361
Кількість на модель
17
№
44
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280361-20
Кількість на модель
№
44
Назва деталі
Шайба
Заводський номер
403-20-7-20
Кількість на модель
№
45
Назва деталі
Шайба
Заводський номер
403-20-7
Кількість на модель
20
№
45
Назва деталі
Шплінт х ГОСТ
Заводський номер
Шплинт 4х36.019 ГОСТ 397-79
Кількість на модель
20
№
46
Назва деталі
Втулка
Заводський номер
400093
Кількість на модель
20
№
47
Назва деталі
Напівмуфта
Заводський номер
404-20-103СП
Кількість на модель
1
№
48
Назва деталі
Напівмуфта
Заводський номер
404-20-103-20СП
Кількість на модель
№
48
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359
Кількість на модель
16
№
49
Назва деталі
Болт М-ХХ ГОСТ
Заводський номер
280359-20
Кількість на модель
№
49
Назва деталі
Втулка
Заводський номер
404-20-20
Кількість на модель
16
№
50
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення трансмісії | 2501-16-1-03СП | 1 | 1 | |||||
| Встановлення трансмісії | 2501-16-1-03-20СП | |||||||
| 1 | Горловина | 2501-15-122СП | 1 | 1 | 1 | |||
| 1 | Корпус | 2501-15-122-20СП | 1 | |||||
| 2 | Рукав | 2501-15-121-03СП | 1 | 1 | 2 | |||
| 2 | Рукав | 2501-15-121-03-20СП | 2 | |||||
| 3 | Рукав | 404-26-118-08СП | 2 | 2 | 3 | |||
| 3 | Рукав | 404-26-118-08-20СП | 3 | |||||
| 4 | Хомут | 2501-15-107-20 | 4 | |||||
| 4 | Хомут | 2501-15-107 | 1 | 1 | 4 | |||
| 5 | Гайка | М8 ГОСТ 5915-70 | 2 | 2 | 5 | |||
| 6 | Шайба ГОСТ | 310140 | 2 | 2 | 6 | |||
| 6 | Шайба ГОСТ | 310140-20 | 6 | |||||
| 7 | Тарілка | 400324 | 1 | 1 | 7 | |||
| 7 | Тарілка | 2501-12-170 | 7 | |||||
| 8 | Корок | 2501-15-124-20СП | 8 | |||||
| 8 | Корок | 2501-15-124СП | 1 | 1 | 8 | |||
| 9 | Лінія | 3501-16-102-02СП | 1 | 1 | 9 | |||
| 9 | Лінія | 3501-16-102-02-20СП | 9 | |||||
| 10 | Труба__NT__0__ | 2501-15-101-09 | 1 | 1 | 10 | |||
| 10 | Труба__NT__0__ | 2501-15-101-09-20 | 10 | |||||
| 11 | Труба__NT__0__ | 2501-15-101-08 | 1 | 1 | 11 | |||
| 11 | Труба__NT__0__ | 2501-15-101-08-20 | 11 | |||||
| 12 | Фланець | 2501-12-154-20 | 12 | |||||
| 12 | Фланець | 2501-12-154 | 4 | 4 | 12 | |||
| 13 | Кільце ГОСТ /ТУ- | 049-055-36-51-1668 | 2 | 2 | 13 | |||
| 14 | Болт Mx за ГОСТ | Болт М12х35 ГОСТ 7796-70 | 36 | 36 | 14 | |||
| 15 | Шайба .ОТ.Д ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 105 | 105 | 15 | |||
| 16 | Хомут стягнутий черв'ячний- У- ПО ТУ | Хомут стяжной червячный 1070-2-У-01 ПО 4 | 16 | 16 | 16 | |||
| 17 | Рукав | 461504-04-20 | 17 | |||||
| 17 | Рукав | 461504-04 | 4 | 4 | 17 | |||
| 18 | Кільце С ГОСТ | 580309 | 2 | 2 | 18 | |||
| 19 | Муфта | 2501-15-103 | 2 | 2 | 19 | |||
| 21 | Дріт, - C ГОСТ | Проволока 1,6-0-С ГОСТ 3282-74 | 21 | |||||
| 33 | Хомут стягнутий черв'ячний- У- ПО ТУ | Хомут стяжной червячный 1028-2-У-01 ПО 4 | 4 | 4 | 33 | |||
| 34 | Болт Mx за ГОСТ | Болт М12х30 ГОСТ 7796-70 | 24 | 24 | 34 | |||
| 35 | Болт M__NT__2__×__NT__0__×__NT__3__ ГОСТ __NT__1__ | Болт М12х1,25х25 ГОСТ 7796-70 | 4 | 4 | 35 | |||
| 36 | Кожух | 2501-12-114-20СП | 36 | |||||
| 36 | Кожух | 2501-12-114СП | 1 | 1 | 36 | |||
| 37 | Кожух | 2501-12-113СП | 2 | 2 | 37 | |||
| 37 | Кожух | 2501-12-113-20СП | 37 | |||||
| 38 | Рукав | 460601-28 | 2 | 2 | 38 | |||
| 38 | Рукав | 460601-28-20 | 38 | |||||
| 39 | Карданна передача | 2501-49-2-04СП | 1 | 1 | 39 | |||
| 39 | Карданна передача | 2501-49-2-04-20СП | 39 | |||||
| 40 | Болт MX-XX за ГОСТ | 280575 | 8 | 8 | 40 | |||
| 41 | Шайба .ОТ.Д ГОСТ | Шайба 16.ОТ.65Г ГОСТ 6402-70 | 29 | 29 | 41 | |||
| 42 | Сапун | 46-14-141СП | 1 | 1 | 42 | |||
| 42 | Сапун | 46-14-141-20СП | 42 | |||||
| 43 | Кільце ГОСТ /ТУ- | 080-090-58-51-1668 | 1 | 1 | 43 | |||
| 44 | Болт MX-XX за ГОСТ | 280361 | 17 | 17 | 44 | |||
| 44 | Болт MX-XX за ГОСТ | 280361-20 | 44 | |||||
| 45 | Шайба | 403-20-7-20 | 45 | |||||
| 45 | Шайба | 403-20-7 | 20 | 20 | 45 | |||
| 46 | Шплінт х ГОСТ | Шплинт 4х36.019 ГОСТ 397-79 | 20 | 20 | 46 | |||
| 47 | Втулка | 400093 | 20 | 20 | 47 | |||
| 48 | Напівмуфта | 404-20-103СП | 1 | 1 | 48 | |||
| 48 | Напівмуфта | 404-20-103-20СП | 48 | |||||
| 49 | Болт М-ХХ ГОСТ | 280359 | 16 | 16 | 49 | |||
| 49 | Болт М-ХХ ГОСТ | 280359-20 | 49 | |||||
| 50 | Втулка | 404-20-20 | 16 | 16 | 50 |
