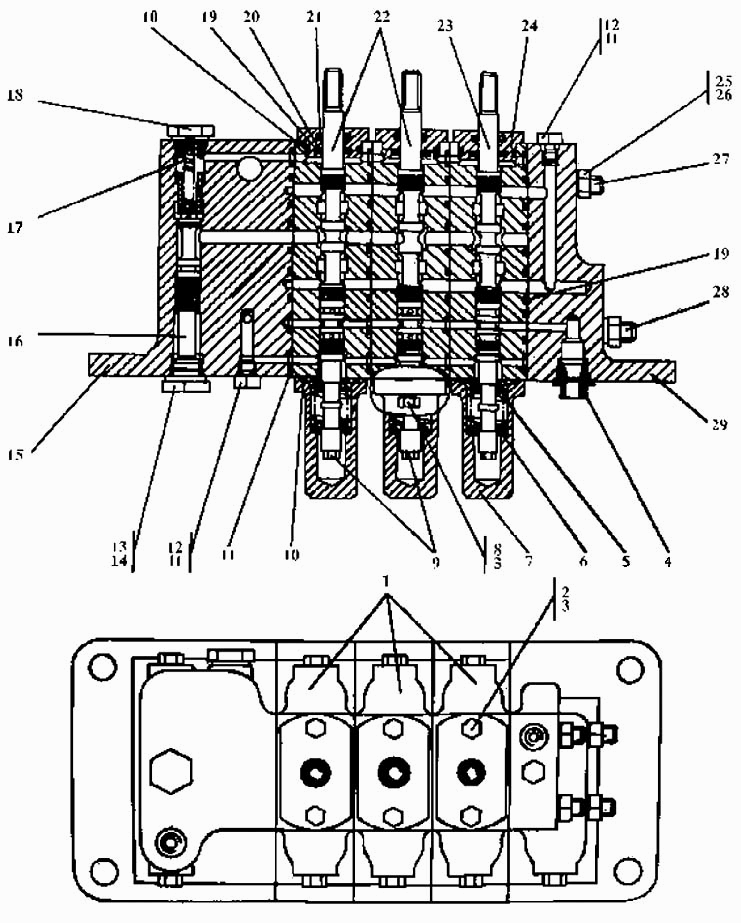

Розподільник секційний - СП
100%
Назва деталі
Розподільник секційний
Заводський номер
3501-26-63СП
Кількість на модель
1
№
Назва деталі
Розподільник секційний
Заводський номер
3501-26-63-20СП
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
3501-26-129
Кількість на модель
3
№
1
Назва деталі
Корпус
Заводський номер
3501-26-129-20
Кількість на модель
№
1
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М8х20 ГОСТ 7796-70
Кількість на модель
6
№
2
Назва деталі
Шайба Т.Д ГОСТ
Заводський номер
Шайба 8Т.65Г ГОСТ 6402-70
Кількість на модель
12
№
3
Назва деталі
Заглушка
Заводський номер
440057
Кількість на модель
11
№
4
Назва деталі
Пружина
Заводський номер
38327
Кількість на модель
3
№
5
Назва деталі
Тарілка
Заводський номер
3501-26-172
Кількість на модель
12
№
6
Назва деталі
Кришка
Заводський номер
3501-26-170
Кількість на модель
3
№
7
Назва деталі
Болт Mx за ГОСТ
Заводський номер
Болт М8х30 ГОСТ 7796-70
Кількість на модель
6
№
8
Назва деталі
Пробка КГ 1/8"
Заводський номер
370140-08
Кількість на модель
2
№
9
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7
Кількість на модель
6
№
10
Назва деталі
Кільце - - ГОСТ /ТУ
Заводський номер
Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
25
№
11
Назва деталі
Корок
Заводський номер
375245
Кількість на модель
13
№
12
Назва деталі
Корок
Заводський номер
375245-20
Кількість на модель
№
12
Назва деталі
Корок
Заводський номер
375625
Кількість на модель
2
№
13
Назва деталі
Корок
Заводський номер
375625-20
Кількість на модель
№
13
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
3
№
14
Назва деталі
Корпус
Заводський номер
3501-26-130-20
Кількість на модель
№
15
Назва деталі
Корпус
Заводський номер
3501-26-130
Кількість на модель
1
№
15
Назва деталі
Золотник
Заводський номер
3501-26-166
Кількість на модель
1
№
16
Назва деталі
Пружина
Заводський номер
385159
Кількість на модель
1
№
17
Назва деталі
Затор
Заводський номер
375625-01
Кількість на модель
1
№
18
Назва деталі
Затор
Заводський номер
375625-01-20
Кількість на модель
№
18
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 016-020-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
13
№
19
Назва деталі
КІЛЬЦО
Заводський номер
3501-26-259
Кількість на модель
3
№
20
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
3
№
21
Назва деталі
Золотник
Заводський номер
3501-26-165
Кількість на модель
2
№
22
Назва деталі
Золотник
Заводський номер
3501-26-167
Кількість на модель
1
№
23
Назва деталі
Кришка
Заводський номер
3501-26-258
Кількість на модель
3
№
24
Назва деталі
Гайка М12х1,25-6Н.6.019 ГОСТ15521-70
Заводський номер
300215-01
Кількість на модель
4
№
25
Назва деталі
Гайка М12х1,25-6Н.6.029 ГОСТ15521-70
Заводський номер
300215-20
Кількість на модель
№
25
Назва деталі
Шайба ОТ.Д ГОСТ
Заводський номер
Шайба 12 ОТ.65Г ГОСТ 6402-70
Кількість на модель
4
№
26
Назва деталі
Шпилька
Заводський номер
3501-26-173
Кількість на модель
2
№
27
Назва деталі
Шпилька
Заводський номер
3501-26-173-20
Кількість на модель
№
27
Назва деталі
Шпилька
Заводський номер
3501-26-173-01
Кількість на модель
2
№
28
Назва деталі
Шпилька
Заводський номер
3501-26-173-01-20
Кількість на модель
№
28
Назва деталі
Корпус
Заводський номер
3501-26-128
Кількість на модель
1
№
29
Назва деталі
Корпус
Заводський номер
3501-26-128-20
Кількість на модель
№
29
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Розподільник секційний | 3501-26-63СП | 1 | 1 | |||||
| Розподільник секційний | 3501-26-63-20СП | |||||||
| 1 | Корпус | 3501-26-129 | 3 | 3 | 1 | |||
| 1 | Корпус | 3501-26-129-20 | 1 | |||||
| 2 | Болт Mx за ГОСТ | Болт М8х20 ГОСТ 7796-70 | 6 | 6 | 2 | |||
| 3 | Шайба Т.Д ГОСТ | Шайба 8Т.65Г ГОСТ 6402-70 | 12 | 12 | 3 | |||
| 4 | Заглушка | 440057 | 11 | 11 | 4 | |||
| 5 | Пружина | 38327 | 3 | 3 | 5 | |||
| 6 | Тарілка | 3501-26-172 | 12 | 12 | 6 | |||
| 7 | Кришка | 3501-26-170 | 3 | 3 | 7 | |||
| 8 | Болт Mx за ГОСТ | Болт М8х30 ГОСТ 7796-70 | 6 | 6 | 8 | |||
| 9 | Пробка КГ 1/8" | 370140-08 | 2 | 2 | 9 | |||
| 10 | Кільце- - ГОСТ /ТУ- | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | 6 | 6 | 10 | |||
| 11 | Кільце - - ГОСТ /ТУ | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7 | 25 | 25 | 11 | |||
| 12 | Корок | 375245 | 13 | 13 | 12 | |||
| 12 | Корок | 375245-20 | 12 | |||||
| 13 | Корок | 375625 | 2 | 2 | 13 | |||
| 13 | Корок | 375625-20 | 13 | |||||
| 14 | Кільце- - ГОСТ /ТУ- | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | 3 | 3 | 14 | |||
| 15 | Корпус | 3501-26-130-20 | 15 | |||||
| 15 | Корпус | 3501-26-130 | 1 | 1 | 15 | |||
| 16 | Золотник | 3501-26-166 | 1 | 1 | 16 | |||
| 17 | Пружина | 385159 | 1 | 1 | 17 | |||
| 18 | Затор | 375625-01 | 1 | 1 | 18 | |||
| 18 | Затор | 375625-01-20 | 18 | |||||
| 19 | Кільце- - ГОСТ /ТУ- | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-7 | 13 | 13 | 19 | |||
| 20 | КІЛЬЦО | 3501-26-259 | 3 | 3 | 20 | |||
| 21 | Кільце- - ГОСТ /ТУ- | Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7 | 3 | 3 | 21 | |||
| 22 | Золотник | 3501-26-165 | 2 | 2 | 22 | |||
| 23 | Золотник | 3501-26-167 | 1 | 1 | 23 | |||
| 24 | Кришка | 3501-26-258 | 3 | 3 | 24 | |||
| 25 | Гайка М12х1,25-6Н.6.019 ГОСТ15521-70 | 300215-01 | 4 | 4 | 25 | |||
| 25 | Гайка М12х1,25-6Н.6.029 ГОСТ15521-70 | 300215-20 | 25 | |||||
| 26 | Шайба ОТ.Д ГОСТ | Шайба 12 ОТ.65Г ГОСТ 6402-70 | 4 | 4 | 26 | |||
| 27 | Шпилька | 3501-26-173 | 2 | 2 | 27 | |||
| 27 | Шпилька | 3501-26-173-20 | 27 | |||||
| 28 | Шпилька | 3501-26-173-01 | 2 | 2 | 28 | |||
| 28 | Шпилька | 3501-26-173-01-20 | 28 | |||||
| 29 | Корпус | 3501-26-128 | 1 | 1 | 29 | |||
| 29 | Корпус | 3501-26-128-20 | 29 |
