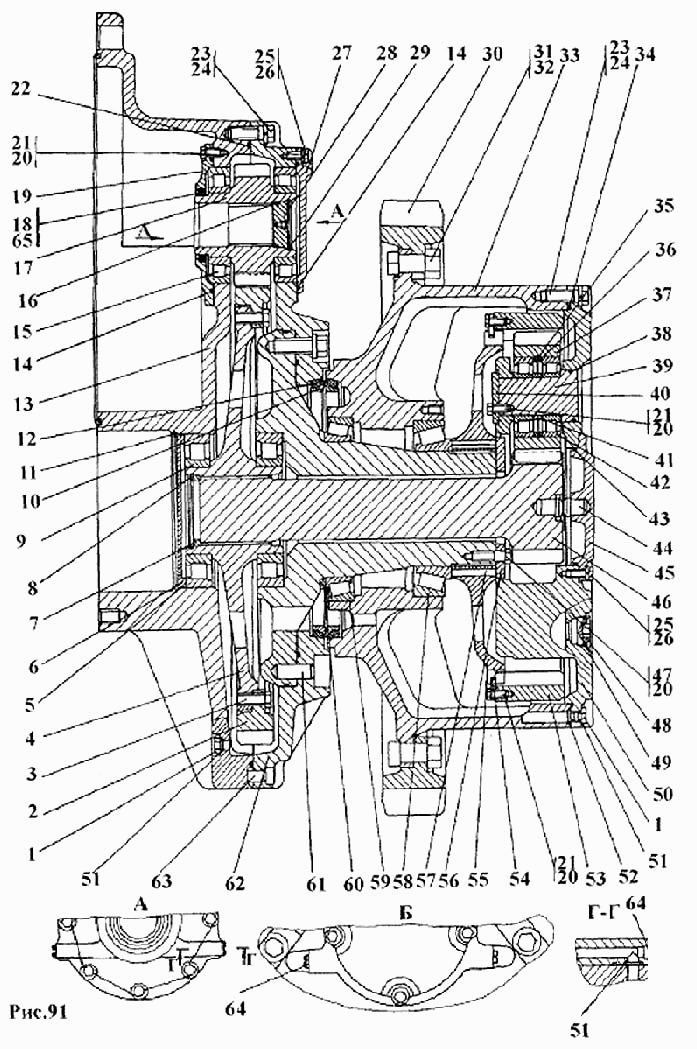

Передача бортова (для моделі ТМ-Я)
100%
Назва деталі
Передача бортова
Заводський номер
ТТ2501-19-1СП
Кількість на модель
1
№
Назва деталі
Передача бортова
Заводський номер
ТТ2501-19-1-20СП
Кількість на модель
№
Назва деталі
Штифт
Заводський номер
700-32-2180-01
Кількість на модель
4
№
Назва деталі
Корок
Заводський номер
375516
Кількість на модель
3
№
1
Назва деталі
Корок
Заводський номер
375516-20
Кількість на модель
№
1
Назва деталі
Шестерня
Заводський номер
2501-19-81
Кількість на модель
1
№
2
Назва деталі
Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70
Заводський номер
280725
Кількість на модель
24
№
3
Назва деталі
Пастка
Заводський номер
2501-19-82
Кількість на модель
1
№
4
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 240-250-58-2-3 ГОСТ 18929-73
Кількість на модель
1
№
5
Назва деталі
Кришка
Заводський номер
ТТ2501-19-6
Кількість на модель
1
№
6
Назва деталі
Втулка
Заводський номер
2501-19-64
Кількість на модель
1
№
7
Назва деталі
Кільце С ГОСТ
Заводський номер
700-58-2092
Кількість на модель
1
№
8
Назва деталі
Підшипник М ГОСТ
Заводський номер
Подшипник 12228М ГОСТ 8328-75
Кількість на модель
2
№
9
Назва деталі
КІЛЬЦО
Заводський номер
2501-19-12
Кількість на модель
2
№
10
Назва деталі
Кільце С250 ГОСТ13941-86
Заводський номер
580930
Кількість на модель
1
№
11
Назва деталі
Кільце упорне
Заводський номер
2501-19-40
Кількість на модель
2
№
12
Назва деталі
Корпус
Заводський номер
ТТ2501-19-5
Кількість на модель
1
№
13
Назва деталі
Корпус
Заводський номер
ТТ2501-19-5-20СП
Кількість на модель
№
13
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 205-215-46-2-3 ГОСТ 18929-73
Кількість на модель
2
№
14
Назва деталі
Підшипник К ГОСТ
Заводський номер
Подшипник 4222IК ГОСТ 8328-75
Кількість на модель
2
№
15
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7
Кількість на модель
1
№
16
Назва деталі
Шестерня
Заводський номер
2501-19-54
Кількість на модель
1
№
17
Назва деталі
Манжета - х ГОСТ
Заводський номер
Манжета 2.2-95х120-3 ГОСТ 8752-79
Кількість на модель
1
№
18
Назва деталі
Кришка
Заводський номер
2501-19-61
Кількість на модель
1
№
19
Назва деталі
Дріт КС - ГОСТ
Заводський номер
Проволока КС-1,6 ГОСТ 792-67
Кількість на модель
№
20
Назва деталі
гвинт
Заводський номер
285330
Кількість на модель
32
№
21
Назва деталі
КІЛЬЦО
Заводський номер
400319-03-20
Кількість на модель
№
22
Назва деталі
КІЛЬЦО
Заводський номер
400319-03
Кількість на модель
1
№
22
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280730
Кількість на модель
67
№
23
Назва деталі
Болт Mx, - XX ГОСТ
Заводський номер
280730-20
Кількість на модель
№
23
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 20.ОТ.65Г ГОСТ 6402-70
Кількість на модель
67
№
24
Назва деталі
Планка
Заводський номер
2501-19-84
Кількість на модель
7
№
24
Назва деталі
Болт М-х ГОСТ
Заводський номер
Болт М12-6gх30 ГОСТ 7796-70
Кількість на модель
8
№
25
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 12.ОТ.65Г ГОСТ 6402-70
Кількість на модель
8
№
26
Назва деталі
Кришка
Заводський номер
2501-19-62-20
Кількість на модель
№
27
Назва деталі
Кришка
Заводський номер
2501-19-62
Кількість на модель
1
№
27
Назва деталі
Кришка
Заводський номер
2501-19-63
Кількість на модель
1
№
28
Назва деталі
Кільце С80 ГОСТ13941-86
Заводський номер
580676
Кількість на модель
1
№
29
Назва деталі
Зубчастий сектор
Заводський номер
2501-19-75
Кількість на модель
5
№
30
Назва деталі
Болт
Заводський номер
2501-19-80-20
Кількість на модель
№
31
Назва деталі
Болт
Заводський номер
2501-19-80
Кількість на модель
25
№
31
Назва деталі
Гайка М2-6х12.019Н.5915-70 ГОСТ 30
Заводський номер
300411
Кількість на модель
25
№
32
Назва деталі
Гайка М2-6х12.029Н.5915-70 ГОСТ 30
Заводський номер
300411-20
Кількість на модель
№
32
Назва деталі
Пастка
Заводський номер
2501-19-79
Кількість на модель
1
№
33
Назва деталі
Пастка
Заводський номер
2501-19-79-20
Кількість на модель
№
33
Назва деталі
КІЛЬЦО
Заводський номер
400319-20
Кількість на модель
№
34
Назва деталі
Кільце В48
Заводський номер
400319
Кількість на модель
1
№
34
Назва деталі
Кільце С ГОСТ
Заводський номер
580821
Кількість на модель
4
№
35
Назва деталі
Кільце
Заводський номер
2501-19-76
Кількість на модель
8
№
36
Назва деталі
Супутник
Заводський номер
2501-19-58
Кількість на модель
4
№
37
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 080-085-30-2-51-1668 ГОСТ 18829-7
Кількість на модель
4
№
38
Назва деталі
Ось
Заводський номер
2501-19-65
Кількість на модель
4
№
39
Назва деталі
Диск
Заводський номер
2501-19-66
Кількість на модель
4
№
40
Назва деталі
Втулка
Заводський номер
2501-19-74
Кількість на модель
4
№
41
Назва деталі
Підшипник КIУ ГОСТ
Заводський номер
Подшипник 42312КIУ ГОСТ 8328-75
Кількість на модель
8
№
42
Назва деталі
Кільце - - ГОСТ
Заводський номер
Кольцо 190-195-36-2-3 ГОСТ 18929-73
Кількість на модель
1
№
43
Назва деталі
П'ята
Заводський номер
2501-19-28
Кількість на модель
2
№
44
Назва деталі
Кришка
Заводський номер
3501-19-29
Кількість на модель
1
№
45
Назва деталі
Кришка
Заводський номер
3501-19-29-20
Кількість на модель
№
45
Назва деталі
Шестерня
Заводський номер
2501-19-57
Кількість на модель
1
№
46
Назва деталі
Болт
Заводський номер
285556
Кількість на модель
10
№
47
Назва деталі
Пробка магнітна
Заводський номер
2501-19-113СП
Кількість на модель
1
№
48
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7
Кількість на модель
1
№
49
Назва деталі
Посібник
Заводський номер
2501-19-53
Кількість на модель
1
№
50
Назва деталі
Посібник
Заводський номер
2501-19-53-20
Кількість на модель
№
50
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
5
№
51
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 020-025-30-2-51-1668 ГОСТ 18829-7
Кількість на модель
1
№
52
Назва деталі
Шестерня
Заводський номер
2501-19-83
Кількість на модель
1
№
53
Назва деталі
Муфта
Заводський номер
2501-19-60
Кількість на модель
1
№
55
Назва деталі
Диск
Заводський номер
2501-19-69
Кількість на модель
1
№
56
Назва деталі
Палець
Заводський номер
2501-19-68
Кількість на модель
12
№
57
Назва деталі
Підшипник М ТУ-
Заводський номер
Подшипник 2007138М ТУ 37.006.162-89
Кількість на модель
1
№
58
Назва деталі
Підшипник М ТУ-
Заводський номер
Подшипник 2007944М ТУ 37.006.162-89
Кількість на модель
1
№
59
Назва деталі
Опорне кільце
Заводський номер
ТТ2501-19-4
Кількість на модель
1
№
60
Назва деталі
Корпус
Заводський номер
ТТ2501-19-101СП
Кількість на модель
1
№
62
Назва деталі
Корпус
Заводський номер
ТТ2501-19-101-20СП
Кількість на модель
№
62
Назва деталі
Штифт
Заводський номер
700-32-2158
Кількість на модель
2
№
63
Назва деталі
Пробка-КГ" ТУ-
Заводський номер
370150-08
Кількість на модель
4
№
64
Назва деталі
Шланг для охолоджуючої рідини
Заводський номер
380060
Кількість на модель
1
№
65
Назва деталі
КІЛЬЦО
Заводський номер
400215
Кількість на модель
1
№
66
Назва деталі
КІЛЬЦО
Заводський номер
400215-20
Кількість на модель
№
66
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Передача бортова | ТТ2501-19-1СП | 1 | 1 | |||||
| Передача бортова | ТТ2501-19-1-20СП | |||||||
| Штифт | 700-32-2180-01 | 4 | 4 | |||||
| 1 | Корок | 375516 | 3 | 3 | 1 | |||
| 1 | Корок | 375516-20 | 1 | |||||
| 2 | Шестерня | 2501-19-81 | 1 | 1 | 2 | |||
| 3 | Болт M20x1,5-6gx50.109.40H.019 ГОСТ 7796-70 | 280725 | 24 | 24 | 3 | |||
| 4 | Пастка | 2501-19-82 | 1 | 1 | 4 | |||
| 5 | Кільце - - ГОСТ | Кольцо 240-250-58-2-3 ГОСТ 18929-73 | 1 | 1 | 5 | |||
| 6 | Кришка | ТТ2501-19-6 | 1 | 1 | 6 | |||
| 7 | Втулка | 2501-19-64 | 1 | 1 | 7 | |||
| 8 | Кільце С ГОСТ | 700-58-2092 | 1 | 1 | 8 | |||
| 9 | Підшипник М ГОСТ | Подшипник 12228М ГОСТ 8328-75 | 2 | 2 | 9 | |||
| 10 | КІЛЬЦО | 2501-19-12 | 2 | 2 | 10 | |||
| 11 | Кільце С250 ГОСТ13941-86 | 580930 | 1 | 1 | 11 | |||
| 12 | Кільце упорне | 2501-19-40 | 2 | 2 | 12 | |||
| 13 | Корпус | ТТ2501-19-5 | 1 | 1 | 13 | |||
| 13 | Корпус | ТТ2501-19-5-20СП | 13 | |||||
| 14 | Кільце - - ГОСТ | Кольцо 205-215-46-2-3 ГОСТ 18929-73 | 2 | 2 | 14 | |||
| 15 | Підшипник К ГОСТ | Подшипник 4222IК ГОСТ 8328-75 | 2 | 2 | 15 | |||
| 16 | Кільце- - ГОСТ /ТУ- | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 16 | |||
| 17 | Шестерня | 2501-19-54 | 1 | 1 | 17 | |||
| 18 | Манжета - х ГОСТ | Манжета 2.2-95х120-3 ГОСТ 8752-79 | 1 | 1 | 18 | |||
| 19 | Кришка | 2501-19-61 | 1 | 1 | 19 | |||
| 20 | Дріт КС - ГОСТ | Проволока КС-1,6 ГОСТ 792-67 | 20 | |||||
| 21 | гвинт | 285330 | 32 | 32 | 21 | |||
| 22 | КІЛЬЦО | 400319-03-20 | 22 | |||||
| 22 | КІЛЬЦО | 400319-03 | 1 | 1 | 22 | |||
| 23 | Болт MX-XX за ГОСТ | 280730 | 67 | 67 | 23 | |||
| 23 | Болт Mx, - XX ГОСТ | 280730-20 | 23 | |||||
| 24 | Шайба .ОТ.Д ГОСТ | Шайба 20.ОТ.65Г ГОСТ 6402-70 | 67 | 67 | 24 | |||
| 24 | Планка | 2501-19-84 | 7 | 7 | 24 | |||
| 25 | Болт М-х ГОСТ | Болт М12-6gх30 ГОСТ 7796-70 | 8 | 8 | 25 | |||
| 26 | Шайба .ОТ.Д ГОСТ | Шайба 12.ОТ.65Г ГОСТ 6402-70 | 8 | 8 | 26 | |||
| 27 | Кришка | 2501-19-62-20 | 27 | |||||
| 27 | Кришка | 2501-19-62 | 1 | 1 | 27 | |||
| 28 | Кришка | 2501-19-63 | 1 | 1 | 28 | |||
| 29 | Кільце С80 ГОСТ13941-86 | 580676 | 1 | 1 | 29 | |||
| 30 | Зубчастий сектор | 2501-19-75 | 5 | 5 | 30 | |||
| 31 | Болт | 2501-19-80-20 | 31 | |||||
| 31 | Болт | 2501-19-80 | 25 | 25 | 31 | |||
| 32 | Гайка М2-6х12.019Н.5915-70 ГОСТ 30 | 300411 | 25 | 25 | 32 | |||
| 32 | Гайка М2-6х12.029Н.5915-70 ГОСТ 30 | 300411-20 | 32 | |||||
| 33 | Пастка | 2501-19-79 | 1 | 1 | 33 | |||
| 33 | Пастка | 2501-19-79-20 | 33 | |||||
| 34 | КІЛЬЦО | 400319-20 | 34 | |||||
| 34 | Кільце В48 | 400319 | 1 | 1 | 34 | |||
| 35 | Кільце С ГОСТ | 580821 | 4 | 4 | 35 | |||
| 36 | Кільце | 2501-19-76 | 8 | 8 | 36 | |||
| 37 | Супутник | 2501-19-58 | 4 | 4 | 37 | |||
| 38 | Кільце- - ГОСТ /ТУ- | Кольцо 080-085-30-2-51-1668 ГОСТ 18829-7 | 4 | 4 | 38 | |||
| 39 | Ось | 2501-19-65 | 4 | 4 | 39 | |||
| 40 | Диск | 2501-19-66 | 4 | 4 | 40 | |||
| 41 | Втулка | 2501-19-74 | 4 | 4 | 41 | |||
| 42 | Підшипник КIУ ГОСТ | Подшипник 42312КIУ ГОСТ 8328-75 | 8 | 8 | 42 | |||
| 43 | Кільце - - ГОСТ | Кольцо 190-195-36-2-3 ГОСТ 18929-73 | 1 | 1 | 43 | |||
| 44 | П'ята | 2501-19-28 | 2 | 2 | 44 | |||
| 45 | Кришка | 3501-19-29 | 1 | 1 | 45 | |||
| 45 | Кришка | 3501-19-29-20 | 45 | |||||
| 46 | Шестерня | 2501-19-57 | 1 | 1 | 46 | |||
| 47 | Болт | 285556 | 10 | 10 | 47 | |||
| 48 | Пробка магнітна | 2501-19-113СП | 1 | 1 | 48 | |||
| 49 | Кільце- - ГОСТ /ТУ- | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 49 | |||
| 50 | Посібник | 2501-19-53 | 1 | 1 | 50 | |||
| 50 | Посібник | 2501-19-53-20 | 50 | |||||
| 51 | Кільце- - ГОСТ /ТУ- | Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7 | 5 | 5 | 51 | |||
| 52 | Кільце- - ГОСТ /ТУ- | Кольцо 020-025-30-2-51-1668 ГОСТ 18829-7 | 1 | 1 | 52 | |||
| 53 | Шестерня | 2501-19-83 | 1 | 1 | 53 | |||
| 55 | Муфта | 2501-19-60 | 1 | 1 | 55 | |||
| 56 | Диск | 2501-19-69 | 1 | 1 | 56 | |||
| 57 | Палець | 2501-19-68 | 12 | 12 | 57 | |||
| 58 | Підшипник М ТУ- | Подшипник 2007138М ТУ 37.006.162-89 | 1 | 1 | 58 | |||
| 59 | Підшипник М ТУ- | Подшипник 2007944М ТУ 37.006.162-89 | 1 | 1 | 59 | |||
| 60 | Опорне кільце | ТТ2501-19-4 | 1 | 1 | 60 | |||
| 62 | Корпус | ТТ2501-19-101СП | 1 | 1 | 62 | |||
| 62 | Корпус | ТТ2501-19-101-20СП | 62 | |||||
| 63 | Штифт | 700-32-2158 | 2 | 2 | 63 | |||
| 64 | Пробка-КГ" ТУ- | 370150-08 | 4 | 4 | 64 | |||
| 65 | Шланг для охолоджуючої рідини | 380060 | 1 | 1 | 65 | |||
| 66 | КІЛЬЦО | 400215 | 1 | 1 | 66 | |||
| 66 | КІЛЬЦО | 400215-20 | 66 |
