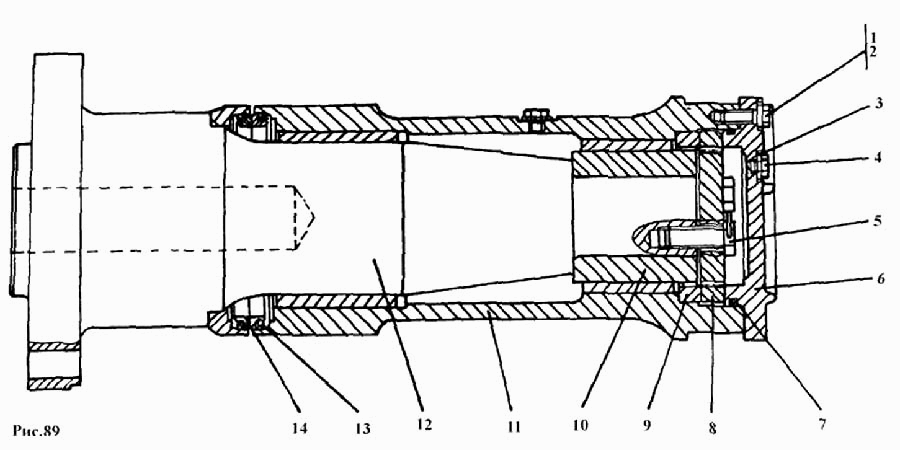

Шарнір (для моделі ТМ-Я)
100%
Назва деталі
Шарнір.
Заводський номер
ТМ2501-21-30СП
Кількість на модель
1
№
Назва деталі
Шарнір.
Заводський номер
ТМ2501-21-30-20СП
Кількість на модель
№
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544
Кількість на модель
8
№
1
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280544-20
Кількість на модель
№
1
Назва деталі
Шайба .ОТ.Д ГОСТ
Заводський номер
Шайба 16.ОТ.65Г ГОСТ 6402-70
Кількість на модель
8
№
2
Назва деталі
Прокладка
Заводський номер
700-40-260-11
Кількість на модель
2
№
3
Назва деталі
Корок
Заводський номер
375515
Кількість на модель
2
№
4
Назва деталі
Затор
Заводський номер
375515-20
Кількість на модель
№
4
Назва деталі
гвинт
Заводський номер
280726
Кількість на модель
6
№
5
Назва деталі
Кришка
Заводський номер
2501-21-192-10
Кількість на модель
№
6
Назва деталі
Кришка
Заводський номер
2501-21-192
Кількість на модель
1
№
6
Назва деталі
КІЛЬЦО
Заводський номер
180-185-36-2-3
Кількість на модель
1
№
7
Назва деталі
Фланець
Заводський номер
ТМ2501-21-47
Кількість на модель
1
№
8
Назва деталі
КІЛЬЦО
Заводський номер
2501-21-196
Кількість на модель
1
№
9
Назва деталі
Вкладиш
Заводський номер
ТМ2501-21-46
Кількість на модель
2
№
10
Назва деталі
Корпус
Заводський номер
2501-21-19СП
Кількість на модель
1
№
11
Назва деталі
Ось
Заводський номер
ТМ2501-21-45
Кількість на модель
1
№
12
Назва деталі
Кільце пружне
Заводський номер
400323
Кількість на модель
2
№
13
Назва деталі
Кільце ущільнювальне
Заводський номер
2501-21-198
Кількість на модель
2
№
14
Назва деталі
Корпус ущільнення
Заводський номер
2501-21-193
Кількість на модель
1
№
15
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Шарнір. | ТМ2501-21-30СП | 1 | 1 | |||||
| Шарнір. | ТМ2501-21-30-20СП | |||||||
| 1 | Болт MX-XX за ГОСТ | 280544 | 8 | 8 | 1 | |||
| 1 | Болт MX-XX за ГОСТ | 280544-20 | 1 | |||||
| 2 | Шайба .ОТ.Д ГОСТ | Шайба 16.ОТ.65Г ГОСТ 6402-70 | 8 | 8 | 2 | |||
| 3 | Прокладка | 700-40-260-11 | 2 | 2 | 3 | |||
| 4 | Корок | 375515 | 2 | 2 | 4 | |||
| 4 | Затор | 375515-20 | 4 | |||||
| 5 | гвинт | 280726 | 6 | 6 | 5 | |||
| 6 | Кришка | 2501-21-192-10 | 6 | |||||
| 6 | Кришка | 2501-21-192 | 1 | 1 | 6 | |||
| 7 | КІЛЬЦО | 180-185-36-2-3 | 1 | 1 | 7 | |||
| 8 | Фланець | ТМ2501-21-47 | 1 | 1 | 8 | |||
| 9 | КІЛЬЦО | 2501-21-196 | 1 | 1 | 9 | |||
| 10 | Вкладиш | ТМ2501-21-46 | 2 | 2 | 10 | |||
| 11 | Корпус | 2501-21-19СП | 1 | 1 | 11 | |||
| 12 | Ось | ТМ2501-21-45 | 1 | 1 | 12 | |||
| 13 | Кільце пружне | 400323 | 2 | 2 | 13 | |||
| 14 | Кільце ущільнювальне | 2501-21-198 | 2 | 2 | 14 | |||
| 15 | Корпус ущільнення | 2501-21-193 | 1 | 1 | 15 |
