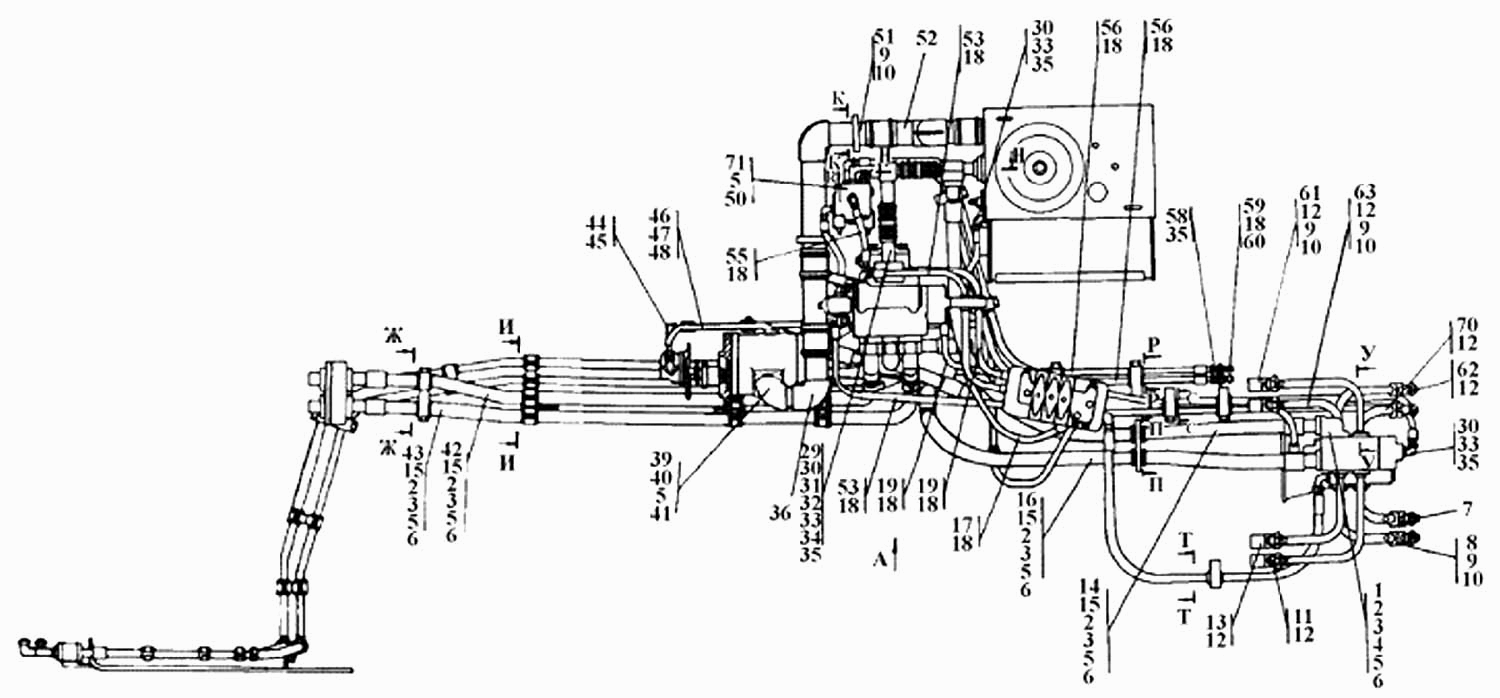

Встановлення гідросистеми
100%
Назва деталі
Встановлення гідросистеми
Заводський номер
2501-26-4-01СП
Кількість на модель
1
№
Назва деталі
Встановлення гідросистеми
Заводський номер
2501-26-4-01-20СП
Кількість на модель
№
Назва деталі
Корпус
Заводський номер
2501-26-99
Кількість на модель
1
№
1
Назва деталі
Корпус
Заводський номер
2501-26-99-20
Кількість на модель
№
1
Назва деталі
Упор
Заводський номер
46-26-574
Кількість на модель
56
№
2
Назва деталі
Упор
Заводський номер
46-26-574-20
Кількість на модель
№
2
Назва деталі
Захисна шайба
Заводський номер
440005
Кількість на модель
21
№
3
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570
Кількість на модель
5
№
4
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280570-20
Кількість на модель
№
4
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 16 ГОСТ 6402-70
Кількість на модель
77
№
5
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7
Кількість на модель
22
№
6
Назва деталі
Трубопровід
Заводський номер
2501-26-268-20СП
Кількість на модель
№
7
Назва деталі
Трубопровід
Заводський номер
2501-26-268СП
Кількість на модель
1
№
7
Назва деталі
Трубопровід
Заводський номер
2501-26-268-01СП
Кількість на модель
1
№
8
Назва деталі
Трубопровід
Заводський номер
2501-26-268-01-20СП
Кількість на модель
№
8
Назва деталі
Корок
Заводський номер
375245
Кількість на модель
5
№
9
Назва деталі
Корок
Заводський номер
375245-20
Кількість на модель
№
9
Назва деталі
Кільце- - ГОСТ / ТУ-
Заводський номер
Кольцо 007-011-25-51-2-1668 ГОСТ 18829-7
Кількість на модель
5
№
10
Назва деталі
Трубопровід
Заводський номер
3501-26-187-01СП
Кількість на модель
1
№
11
Назва деталі
Трубопровід
Заводський номер
3501-26-187-01-20СП
Кількість на модель
№
11
Назва деталі
Заглушка
Заводський номер
404-26-149-СП
Кількість на модель
8
№
12
Назва деталі
Заглушка
Заводський номер
404-26-149-20-СП
Кількість на модель
№
12
Назва деталі
Трубопровід
Заводський номер
3501-26-187-20СП
Кількість на модель
№
13
Назва деталі
Трубопровід
Заводський номер
3501-26-187СП
Кількість на модель
1
№
13
Назва деталі
Рукав діаметр
Заводський номер
3501-26-188-01СП
Кількість на модель
1
№
14
Назва деталі
Рукав діаметром 32
Заводський номер
3501-26-188-01-20СП
Кількість на модель
№
14
Назва деталі
Фланець
Заводський номер
46-26-280
Кількість на модель
26
№
15
Назва деталі
Фланець
Заводський номер
46-26-280-20
Кількість на модель
№
15
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-15-20СП
Кількість на модель
№
17
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-15СП
Кількість на модель
2
№
17
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
34
№
18
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-12СП
Кількість на модель
2
№
19
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-12-20СП
Кількість на модель
№
19
Назва деталі
Трубопровід
Заводський номер
3501-26-163-20СП
Кількість на модель
№
29
Назва деталі
Трубопровід
Заводський номер
3501-26-163СП
Кількість на модель
1
№
29
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77
Кількість на модель
12
№
30
Назва деталі
Кутник ввертний
Заводський номер
5001-26-77-20
Кількість на модель
№
30
Назва деталі
Болт Mx-X. ГОСТ
Заводський номер
280389
Кількість на модель
4
№
31
Назва деталі
Болт MX-XX за ГОСТ
Заводський номер
280389-20
Кількість на модель
№
31
Назва деталі
Шайба ГОСТ
Заводський номер
Шайба 12 ГОСТ 6402-70
Кількість на модель
95
№
32
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
28
№
33
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7
Кількість на модель
3
№
34
Назва деталі
Контргайка
Заводський номер
Н.036.23.022
Кількість на модель
18
№
35
Назва деталі
Контргайка
Заводський номер
Н.036.23.022-01
Кількість на модель
№
35
Назва деталі
Трубопровід
Заводський номер
2501-26-247-20СП
Кількість на модель
№
36
Назва деталі
Трубопровід
Заводський номер
2501-26-247СП
Кількість на модель
1
№
36
Назва деталі
Трубопровід
Заводський номер
2501-26-283СП
Кількість на модель
1
№
39
Назва деталі
Трубопровід
Заводський номер
2501-26-283-20СП
Кількість на модель
№
39
Назва деталі
Болт M__NT__2__×__NT__0__×__NT__3__ ГОСТ __NT__1__
Заводський номер
Болт М16х6gх45 ГОСТ 7796-70
Кількість на модель
8
№
40
Назва деталі
Кільце- - ІРП ГОСТ / ТУ-
Заводський номер
Кольцо 092-105-75-2-ИРП 2314-1 ГОСТ 1882
Кількість на модель
1
№
41
Назва деталі
Рукав діаметр
Заводський номер
3501-26-173-02-20СП
Кількість на модель
№
42
Назва деталі
Рукав діаметр
Заводський номер
3501-26-173-02СП
Кількість на модель
1
№
42
Назва деталі
Рукав діаметр
Заводський номер
3501-26-173-03СП
Кількість на модель
1
№
43
Назва деталі
Рукав діаметр
Заводський номер
3501-26-173-03-20СП
Кількість на модель
№
43
Назва деталі
Трубопровід
Заводський номер
3501-26-136СП
Кількість на модель
1
№
44
Назва деталі
Трубопровід
Заводський номер
3501-26-136-20СП
Кількість на модель
№
44
Назва деталі
Кільце- - ГОСТ /ТУ-
Заводський номер
Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7
Кількість на модель
3
№
45
Назва деталі
Трубопровід
Заводський номер
404-26-173-СП
Кількість на модель
1
№
46
Назва деталі
Трубопровід
Заводський номер
404-26-173-20-СП
Кількість на модель
№
46
Назва деталі
Хомут стягнутий черв'ячний- У- ПОТУ
Заводський номер
Хомут стяжной червячный 1040-2-У-01 ПО4.
Кількість на модель
2
№
47
Назва деталі
Рукав
Заводський номер
460901-03
Кількість на модель
1
№
48
Назва деталі
Рукав
Заводський номер
460901-03-20
Кількість на модель
№
48
Назва деталі
Розподільник
Заводський номер
3501-26-64-20СП
Кількість на модель
№
50
Назва деталі
Розподільник
Заводський номер
3501-26-64СП
Кількість на модель
1
№
50
Назва деталі
Трубопровід
Заводський номер
3501-26-162СП
Кількість на модель
1
№
51
Назва деталі
Трубопровід
Заводський номер
3501-26-162-20СП
Кількість на модель
№
51
Назва деталі
Трубопровід
Заводський номер
3501-26-123-20СП
Кількість на модель
№
52
Назва деталі
Трубопровід
Заводський номер
3501-26-123СП
Кількість на модель
1
№
52
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-16СП
Кількість на модель
4
№
53
Назва деталі
Рукав діаметром 12
Заводський номер
404-26-213-16-20СП
Кількість на модель
№
53
Назва деталі
Рукав діаметр
Заводський номер
404-26-213СП
Кількість на модель
1
№
55
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-20СП
Кількість на модель
№
55
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-21-20СП
Кількість на модель
№
56
Назва деталі
Рукав діаметр
Заводський номер
404-26-213-21СП
Кількість на модель
2
№
56
Назва деталі
Кутник
Заводський номер
2501-26-366
Кількість на модель
2
№
58
Назва деталі
Кутник
Заводський номер
2501-26-366-20
Кількість на модель
№
58
Назва деталі
Заглушка
Заводський номер
3501-26-243
Кількість на модель
2
№
59
Назва деталі
Заглушка
Заводський номер
3501-26-243-20
Кількість на модель
№
59
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002-01
Кількість на модель
№
60
Назва деталі
Гайка з накидним ключем
Заводський номер
Н.036.01.002
Кількість на модель
2
№
60
Назва деталі
Трубопровід
Заводський номер
3501-26-186-01СП
Кількість на модель
1
№
61
Назва деталі
Трубопровід
Заводський номер
3501-26-186-01-20СП
Кількість на модель
№
61
Назва деталі
Трубопровід
Заводський номер
2501-26-269-01СП
Кількість на модель
1
№
62
Назва деталі
Трубопровід
Заводський номер
2501-26-269-01-20СП
Кількість на модель
№
62
Назва деталі
Трубопровід
Заводський номер
3501-26-186-20СП
Кількість на модель
№
63
Назва деталі
Трубопровід
Заводський номер
3501-26-186СП
Кількість на модель
1
№
63
Назва деталі
Трубопровід
Заводський номер
2501-26-269СП
Кількість на модель
1
№
70
Назва деталі
Трубопровід
Заводський номер
2501-26-269-20СП
Кількість на модель
№
70
Назва деталі
Болт
Заводський номер
285582
Кількість на модель
2
№
71
Назва деталі
Болт
Заводський номер
285582-20
Кількість на модель
№
71
| № | Інфо | Назва деталі | Заводський номер | Кількість на модель | Кількість на модель | № | Інфо | |
|---|---|---|---|---|---|---|---|---|
| Встановлення гідросистеми | 2501-26-4-01СП | 1 | 1 | |||||
| Встановлення гідросистеми | 2501-26-4-01-20СП | |||||||
| 1 | Корпус | 2501-26-99 | 1 | 1 | 1 | |||
| 1 | Корпус | 2501-26-99-20 | 1 | |||||
| 2 | Упор | 46-26-574 | 56 | 56 | 2 | |||
| 2 | Упор | 46-26-574-20 | 2 | |||||
| 3 | Захисна шайба | 440005 | 21 | 21 | 3 | |||
| 4 | Болт MX-XX за ГОСТ | 280570 | 5 | 5 | 4 | |||
| 4 | Болт MX-XX за ГОСТ | 280570-20 | 4 | |||||
| 5 | Шайба ГОСТ | Шайба 16 ГОСТ 6402-70 | 77 | 77 | 5 | |||
| 6 | Кільце- - ГОСТ /ТУ- | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 | 22 | 22 | 6 | |||
| 7 | Трубопровід | 2501-26-268-20СП | 7 | |||||
| 7 | Трубопровід | 2501-26-268СП | 1 | 1 | 7 | |||
| 8 | Трубопровід | 2501-26-268-01СП | 1 | 1 | 8 | |||
| 8 | Трубопровід | 2501-26-268-01-20СП | 8 | |||||
| 9 | Корок | 375245 | 5 | 5 | 9 | |||
| 9 | Корок | 375245-20 | 9 | |||||
| 10 | Кільце- - ГОСТ / ТУ- | Кольцо 007-011-25-51-2-1668 ГОСТ 18829-7 | 5 | 5 | 10 | |||
| 11 | Трубопровід | 3501-26-187-01СП | 1 | 1 | 11 | |||
| 11 | Трубопровід | 3501-26-187-01-20СП | 11 | |||||
| 12 | Заглушка | 404-26-149-СП | 8 | 8 | 12 | |||
| 12 | Заглушка | 404-26-149-20-СП | 12 | |||||
| 13 | Трубопровід | 3501-26-187-20СП | 13 | |||||
| 13 | Трубопровід | 3501-26-187СП | 1 | 1 | 13 | |||
| 14 | Рукав діаметр | 3501-26-188-01СП | 1 | 1 | 14 | |||
| 14 | Рукав діаметром 32 | 3501-26-188-01-20СП | 14 | |||||
| 15 | Фланець | 46-26-280 | 26 | 26 | 15 | |||
| 15 | Фланець | 46-26-280-20 | 15 | |||||
| 17 | Рукав діаметром 12 | 404-26-213-15-20СП | 17 | |||||
| 17 | Рукав діаметром 12 | 404-26-213-15СП | 2 | 2 | 17 | |||
| 18 | Кільце- - ГОСТ /ТУ- | Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7 | 34 | 34 | 18 | |||
| 19 | Рукав діаметр | 404-26-213-12СП | 2 | 2 | 19 | |||
| 19 | Рукав діаметром 12 | 404-26-213-12-20СП | 19 | |||||
| 29 | Трубопровід | 3501-26-163-20СП | 29 | |||||
| 29 | Трубопровід | 3501-26-163СП | 1 | 1 | 29 | |||
| 30 | Кутник ввертний | 5001-26-77 | 12 | 12 | 30 | |||
| 30 | Кутник ввертний | 5001-26-77-20 | 30 | |||||
| 31 | Болт Mx-X. ГОСТ | 280389 | 4 | 4 | 31 | |||
| 31 | Болт MX-XX за ГОСТ | 280389-20 | 31 | |||||
| 32 | Шайба ГОСТ | Шайба 12 ГОСТ 6402-70 | 95 | 95 | 32 | |||
| 33 | Кільце- - ГОСТ /ТУ- | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | 28 | 28 | 33 | |||
| 34 | Кільце- - ГОСТ /ТУ- | Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7 | 3 | 3 | 34 | |||
| 35 | Контргайка | Н.036.23.022 | 18 | 18 | 35 | |||
| 35 | Контргайка | Н.036.23.022-01 | 35 | |||||
| 36 | Трубопровід | 2501-26-247-20СП | 36 | |||||
| 36 | Трубопровід | 2501-26-247СП | 1 | 1 | 36 | |||
| 39 | Трубопровід | 2501-26-283СП | 1 | 1 | 39 | |||
| 39 | Трубопровід | 2501-26-283-20СП | 39 | |||||
| 40 | Болт M__NT__2__×__NT__0__×__NT__3__ ГОСТ __NT__1__ | Болт М16х6gх45 ГОСТ 7796-70 | 8 | 8 | 40 | |||
| 41 | Кільце- - ІРП ГОСТ / ТУ- | Кольцо 092-105-75-2-ИРП 2314-1 ГОСТ 1882 | 1 | 1 | 41 | |||
| 42 | Рукав діаметр | 3501-26-173-02-20СП | 42 | |||||
| 42 | Рукав діаметр | 3501-26-173-02СП | 1 | 1 | 42 | |||
| 43 | Рукав діаметр | 3501-26-173-03СП | 1 | 1 | 43 | |||
| 43 | Рукав діаметр | 3501-26-173-03-20СП | 43 | |||||
| 44 | Трубопровід | 3501-26-136СП | 1 | 1 | 44 | |||
| 44 | Трубопровід | 3501-26-136-20СП | 44 | |||||
| 45 | Кільце- - ГОСТ /ТУ- | Кольцо 014-018-25-2-51-1668 ГОСТ 18829-7 | 3 | 3 | 45 | |||
| 46 | Трубопровід | 404-26-173-СП | 1 | 1 | 46 | |||
| 46 | Трубопровід | 404-26-173-20-СП | 46 | |||||
| 47 | Хомут стягнутий черв'ячний- У- ПОТУ | Хомут стяжной червячный 1040-2-У-01 ПО4. | 2 | 2 | 47 | |||
| 48 | Рукав | 460901-03 | 1 | 1 | 48 | |||
| 48 | Рукав | 460901-03-20 | 48 | |||||
| 50 | Розподільник | 3501-26-64-20СП | 50 | |||||
| 50 | Розподільник | 3501-26-64СП | 1 | 1 | 50 | |||
| 51 | Трубопровід | 3501-26-162СП | 1 | 1 | 51 | |||
| 51 | Трубопровід | 3501-26-162-20СП | 51 | |||||
| 52 | Трубопровід | 3501-26-123-20СП | 52 | |||||
| 52 | Трубопровід | 3501-26-123СП | 1 | 1 | 52 | |||
| 53 | Рукав діаметр | 404-26-213-16СП | 4 | 4 | 53 | |||
| 53 | Рукав діаметром 12 | 404-26-213-16-20СП | 53 | |||||
| 55 | Рукав діаметр | 404-26-213СП | 1 | 1 | 55 | |||
| 55 | Рукав діаметр | 404-26-213-20СП | 55 | |||||
| 56 | Рукав діаметр | 404-26-213-21-20СП | 56 | |||||
| 56 | Рукав діаметр | 404-26-213-21СП | 2 | 2 | 56 | |||
| 58 | Кутник | 2501-26-366 | 2 | 2 | 58 | |||
| 58 | Кутник | 2501-26-366-20 | 58 | |||||
| 59 | Заглушка | 3501-26-243 | 2 | 2 | 59 | |||
| 59 | Заглушка | 3501-26-243-20 | 59 | |||||
| 60 | Гайка з накидним ключем | Н.036.01.002-01 | 60 | |||||
| 60 | Гайка з накидним ключем | Н.036.01.002 | 2 | 2 | 60 | |||
| 61 | Трубопровід | 3501-26-186-01СП | 1 | 1 | 61 | |||
| 61 | Трубопровід | 3501-26-186-01-20СП | 61 | |||||
| 62 | Трубопровід | 2501-26-269-01СП | 1 | 1 | 62 | |||
| 62 | Трубопровід | 2501-26-269-01-20СП | 62 | |||||
| 63 | Трубопровід | 3501-26-186-20СП | 63 | |||||
| 63 | Трубопровід | 3501-26-186СП | 1 | 1 | 63 | |||
| 70 | Трубопровід | 2501-26-269СП | 1 | 1 | 70 | |||
| 70 | Трубопровід | 2501-26-269-20СП | 70 | |||||
| 71 | Болт | 285582 | 2 | 2 | 71 | |||
| 71 | Болт | 285582-20 | 71 |
